波音787配套特伦特1000航空发动机结构

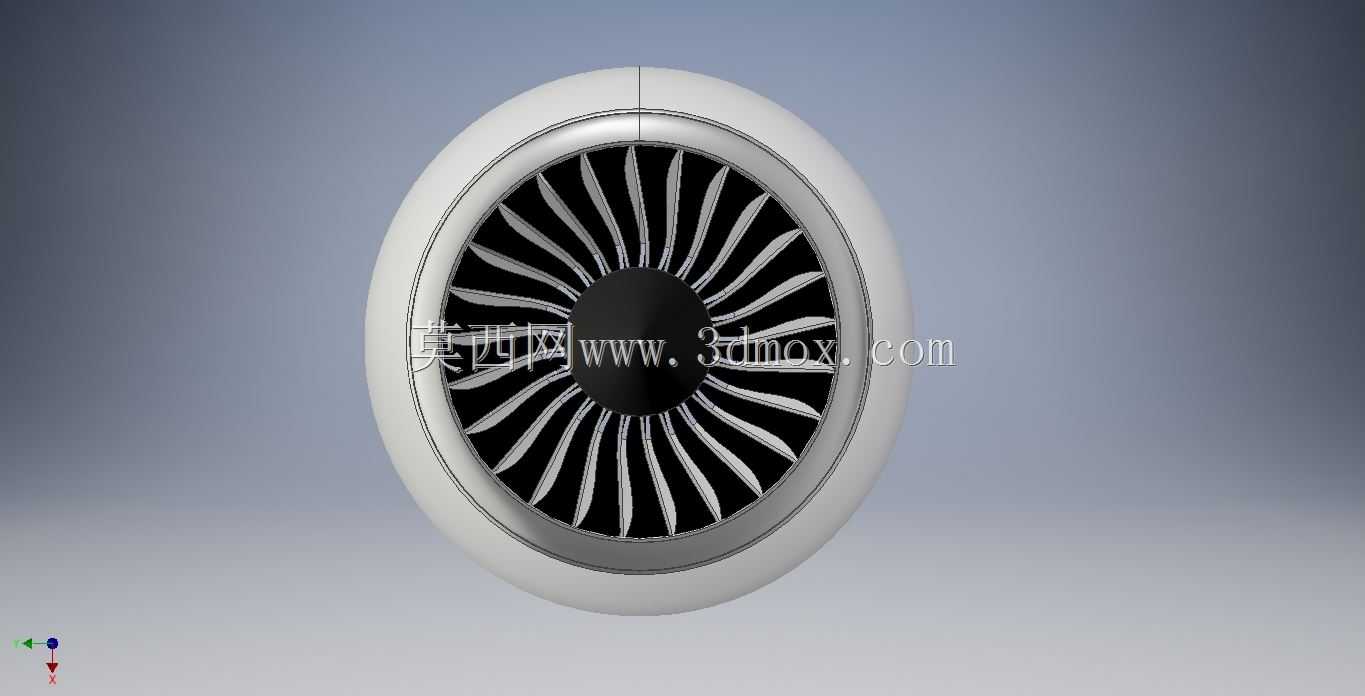

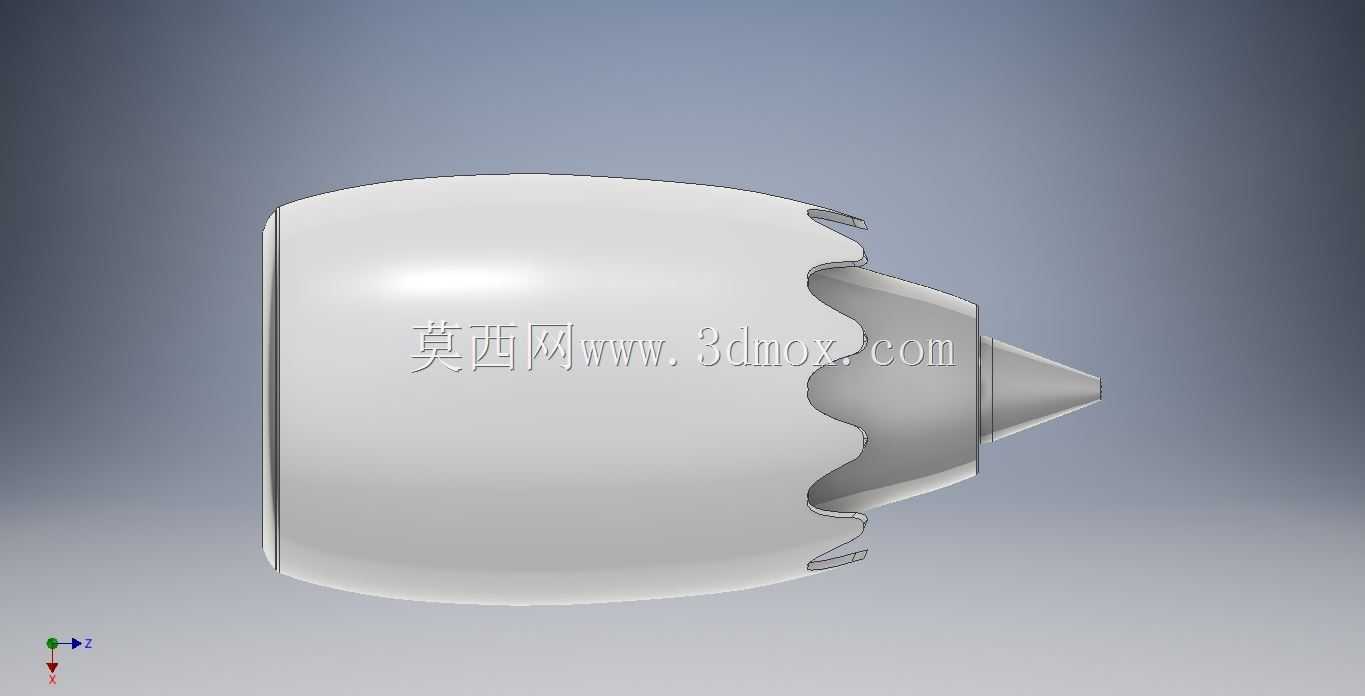

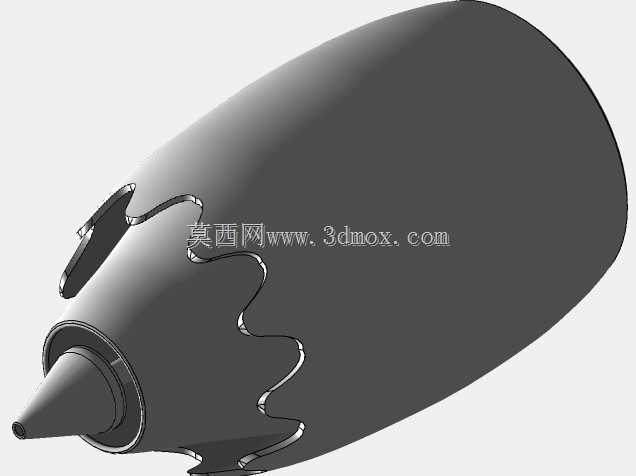

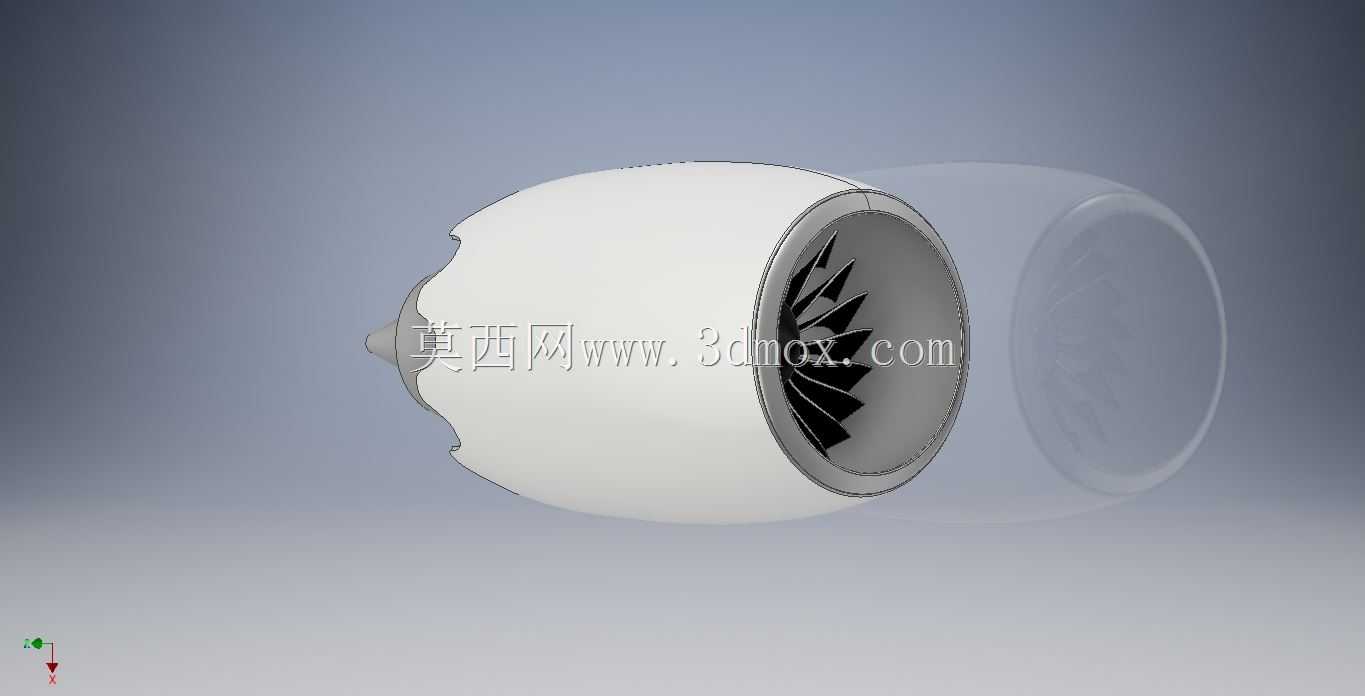

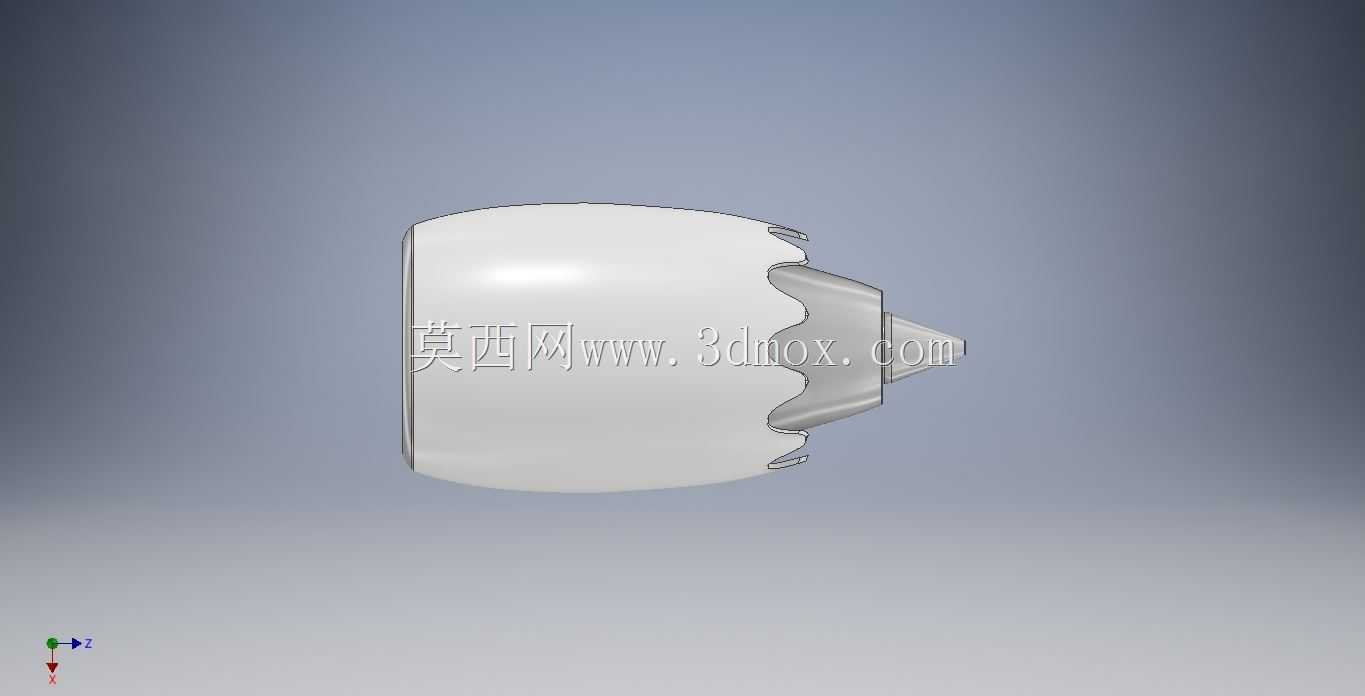

该模型还原的特伦特1000型航空发动机，是专为波音787梦想客机研发的大涵道比涡扇动力装置，核心应用于民航干线客机的动力输出场景，承担飞行过程中推力供给、气源抽取、附件驱动等核心功能，是保障民航客机跨洋长航程飞行的核心动力单元。从实际用途来看，这款发动机需要在万米高空的低温低压环境下持续稳定输出推力，同时为飞机客舱提供增压气源、为机载液压与电力系统提供驱动功率，其运行稳定性直接决定了民航飞行的安全性与经济性。模型还原了该款发动机标志性的锯齿形尾喷口设计，这一结构的核心作用是在发动机排气过程中，加速外涵道冷气流与内涵道高温燃气的掺混效率，降低排气流速差带来的气动噪声，满足民航运营严苛的机场周边噪声管控要求，同时锯齿结构的弧度、齿深都经过气动优化，不会额外增加过多飞行阻力。从设计思路来看，模型还原了大涵道比涡扇发动机的典型布局：前部为大直径进气整流罩，光滑曲面设计可以保障进气道内流场均匀，避免进气畸变导致压气机工作失稳；中部为核心机包裹段，采用等直径过渡的筒状壳体，内部对应压气机、燃烧室、涡轮等核心做功部件的安装空间；尾部的锯齿喷口与尾锥做了等比例还原，尾锥的流线型设计可以减少尾部涡流带来的阻力损失。在外形尺寸与安装边界层面，该款发动机真实装机状态下吊舱最大直径接近3米，进气道唇口到尾锥末端的总长度超过4米，模型按照合理比例还原了各部件的相对位置关系，吊舱上部预留了与机翼吊挂连接的安装接口结构，接口位置的轮廓匹配波音787机翼前缘的吊挂安装曲率，能够直观展示发动机与机翼的装配对接关系。模型同时还原了发动机短舱的光滑蒙皮质感，短舱表面的检修口盖轮廓也做了简化呈现，能够帮助航空领域从业者、相关专业学生快速理解大涵道比涡扇发动机的外部结构特征，理清各功能段的布局逻辑，也可用于民航动力系统的科普展示、机务培训的辅助教具使用，帮助受众建立对航空发动机外部构型的直观认知。
