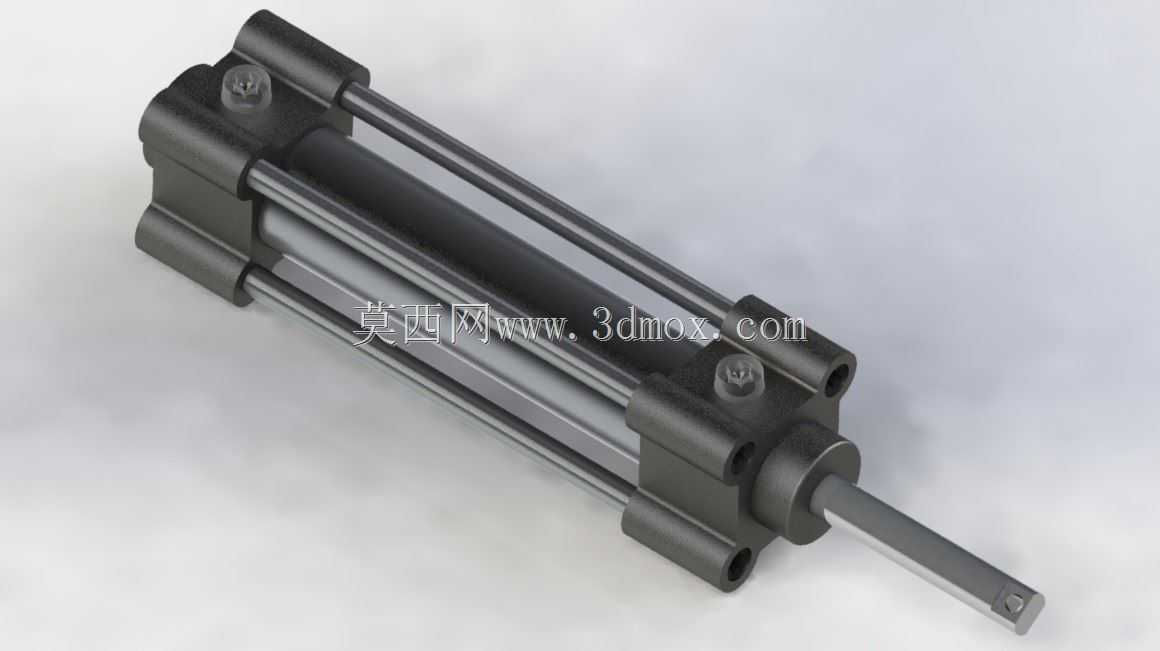

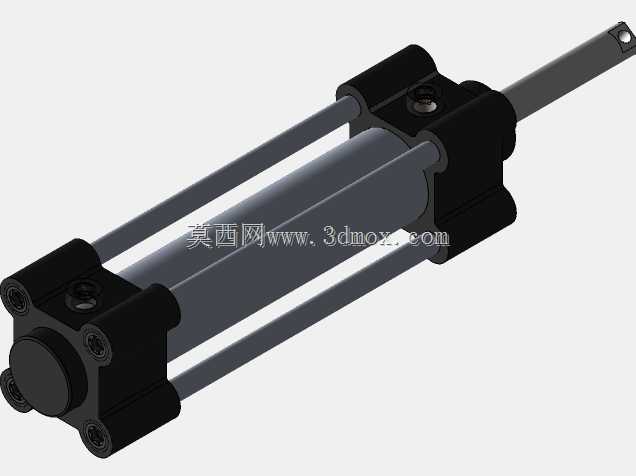

拉杆式标准气动直线驱动气缸结构

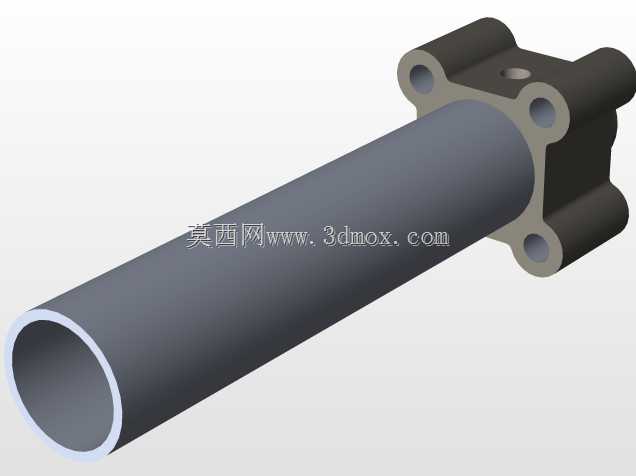

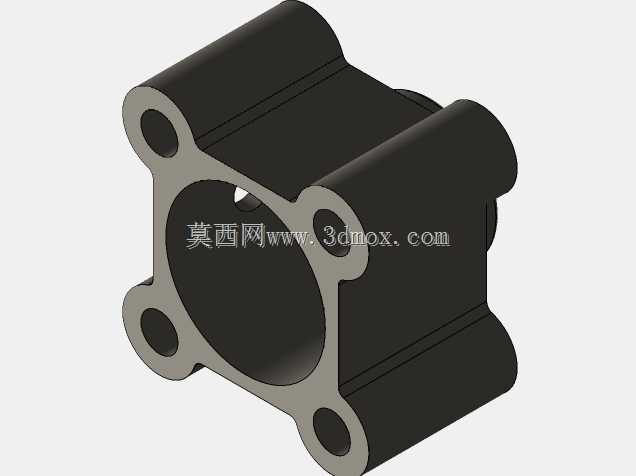

这款拉杆式气动气缸是气动系统里最常用的直线执行元件，在各类工业自动化生产场景中承担着直线往复驱动的核心作用，广泛适配轻工包装、电子装配、机床上下料、自动化输送、工装夹具夹紧等多类工况，能够将压缩空气的压力能平稳转化为活塞杆的直线机械动能，为各类需要直线推压、顶升、夹紧、移位的工位提供可靠的动力输出。从实际用途来看，这类气缸可以搭配不同的安装附件实现多种固定方式，既可以完成工件的推送移位、工位间的短距离输送，也可以驱动夹具完成工件的夹紧定位，还能在各类气动门、挡料机构中作为启闭驱动元件，适配0.1-1.0MPa的常规气动系统工作压力，输出推力平稳，动作响应速度快，相比液压驱动元件具备介质清洁、维护简便、动作快速的优势，非常适合洁净度要求较高的电子、食品包装类生产场景。从功能特性来看，这款气缸采用双作用结构设计，通过两端气口的进出气控制实现活塞杆的伸出与缩回动作，缸体外部设置四根高强度拉杆将前后端盖与缸筒牢牢锁紧，能够承受较高的工作压力而不会出现端盖松脱的问题，端盖位置集成了缓冲结构，能够在活塞杆行程末端降低冲击，减少动作噪音与部件磨损，活塞杆表面做了硬化耐磨处理，搭配优质密封件能够有效降低漏气风险，延长元件的整体使用寿命。从设计思路来看，这款气缸遵循标准气动元件的通用尺寸规范做结构设计，缸筒采用硬质氧化铝合金材质，在保证结构强度的同时降低整体自重，前后端盖采用压铸铝合金成型，集成了气口安装位与密封槽结构，拉杆采用高强度碳钢材质做表面防锈处理，活塞位置搭配导向环与双向密封件，既保证活塞运动的同轴度，也避免前后腔串气影响输出力，整体结构拆分清晰，后续维护更换密封件十分便捷。从外形尺寸与安装边界来看，这款气缸为标准方形端盖拉杆结构，安装孔位遵循通用气缸的安装尺寸规范，缸体外形规整无突出结构，安装时需要预留出活塞杆伸出的行程空间，以及两侧气口的气管接头安装空间，侧面无多余凸起结构，可以紧密并排安装在紧凑的阀岛或工装板上，端盖位置的安装孔既可以做轴向固定，也可以搭配法兰、脚架、耳轴等附件实现不同角度的安装固定，能够适配各类设备的紧凑安装空间需求，不需要额外做复杂的结构改造就可以替换同规格的标准气缸，通用性极强。
