航模用CF2822外转子无刷直流电机结构

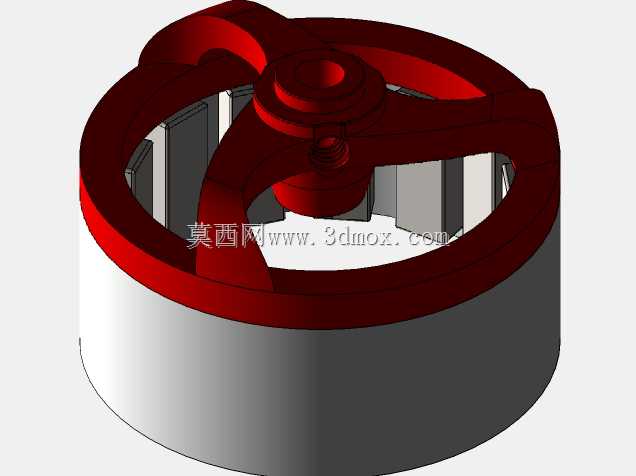

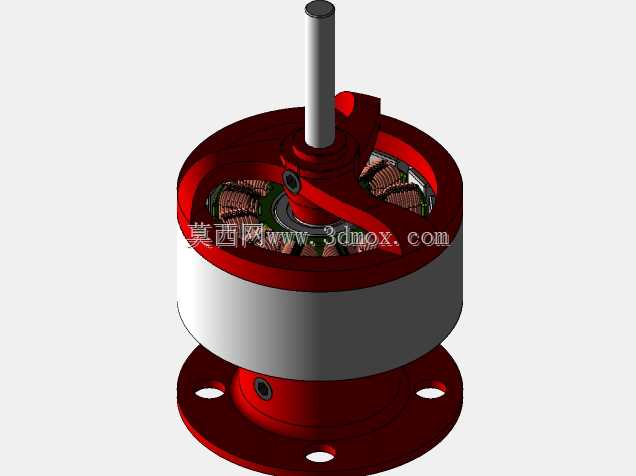

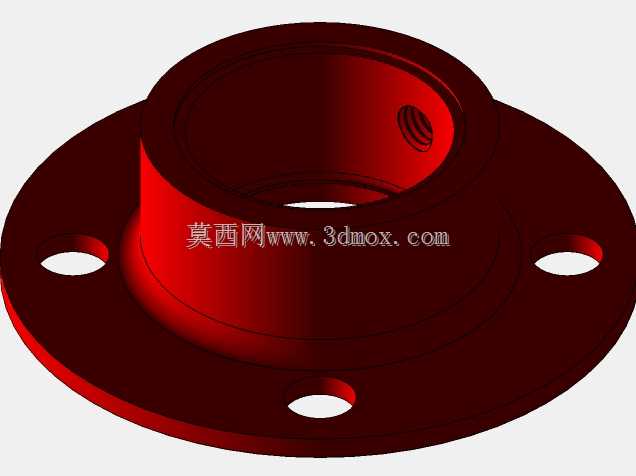

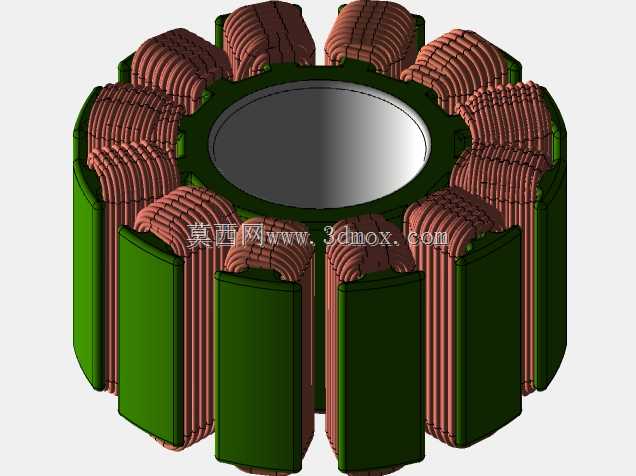

这款无刷直流电机是面向小型遥控航空模型开发的动力输出部件，是航模动力系统里的核心执行元件，主要适配固定翼航模、小型多旋翼飞行器、微型遥控车模等对动力密度、响应速度有较高要求的场景，能够为轻量化遥控模型提供持续稳定的旋转动力输出，带动螺旋桨或行走机构完成姿态调整、行进推进等动作，在消费级航模、小型教育类机器人、微型动力实验装置中都有广泛的适配空间。作为外转子结构的无刷电机，它摒弃了传统有刷电机的碳刷换向结构，通过电子换向实现运转，运行过程中不存在碳刷摩擦损耗，运转噪音更低、使用寿命更长，同时外转子的结构设计让转子外壳直接随输出轴同步转动，能够直接适配螺旋桨的安装需求，省去了额外的传动连接结构，动力传递效率更高，低速扭矩表现更优，能够匹配不同尺寸的螺旋桨输出适配的推力，满足不同起飞重量航模的动力需求。在设计层面，这款电机的结构完全参照实物的测量尺寸完成还原，整体采用上下端盖夹装定子总成的结构布局，中部为银白色的定子支撑壳体，内部绕制定子绕组，搭配多极永磁体的外转子外壳，输出轴从上端盖中心穿出，轴体与转子外壳刚性连接，下端盖设计有带安装孔的法兰底座，三个均匀分布的安装孔能够快速将电机固定在航模的电机安装座上，安装定位便捷可靠。设计过程中充分考虑了航模应用的轻量化需求，在保证结构强度的前提下尽可能缩减壳体的冗余厚度，端盖与底座采用高强度的红色氧化金属材质，既保证了结构刚度，也能在高速运转时抵御一定的外力磕碰，同时内部绕组与磁钢的排布完全匹配实际电机的电磁设计逻辑，还原了定子铁芯的槽型结构、绕组排布方式以及磁钢的贴装位置，能够直观展现外转子无刷电机的内部构造，既可以作为航模动力选型时的结构参考，也能用于无刷电机原理的教学演示，帮助使用者理解无刷电机的动力传递路径与装配逻辑。从安装边界来看，这款电机整体为圆柱形结构，下端法兰底座的安装孔位间距、输出轴的直径与伸出长度都严格参照实物尺寸还原，在进行航模结构设计时，可以直接参考该模型的尺寸预留电机安装位，避免出现安装干涉、轴长不匹配的问题，法兰底座的安装孔适配常规的航模固定螺丝规格，不需要额外制作转接件就能完成装配，输出轴的长度也预留了螺旋桨安装与桨夹固定的空间，能够兼容市面上同规格的航模螺旋桨配件。
