高旁通涡轮风扇发动机进气风扇结构设计

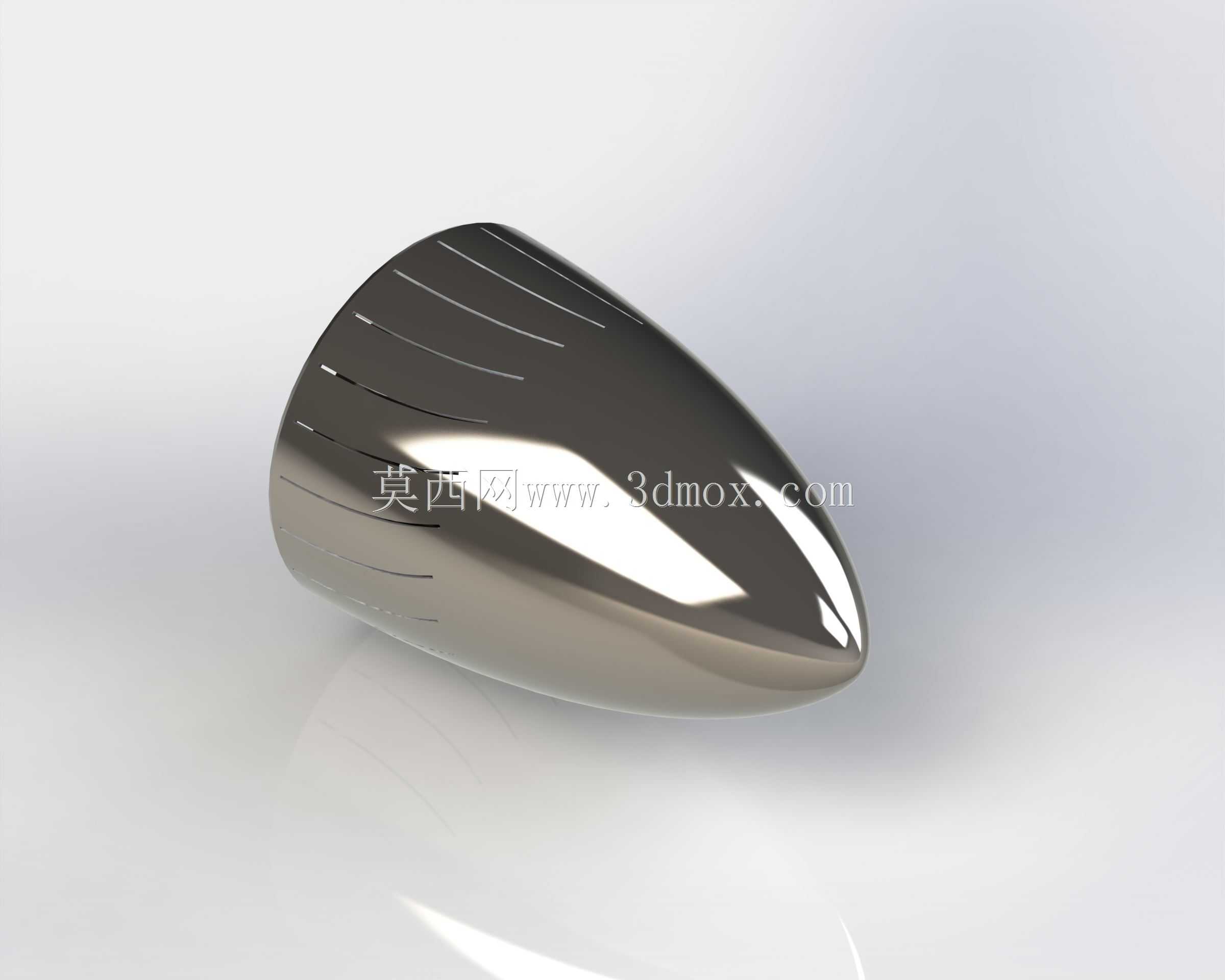

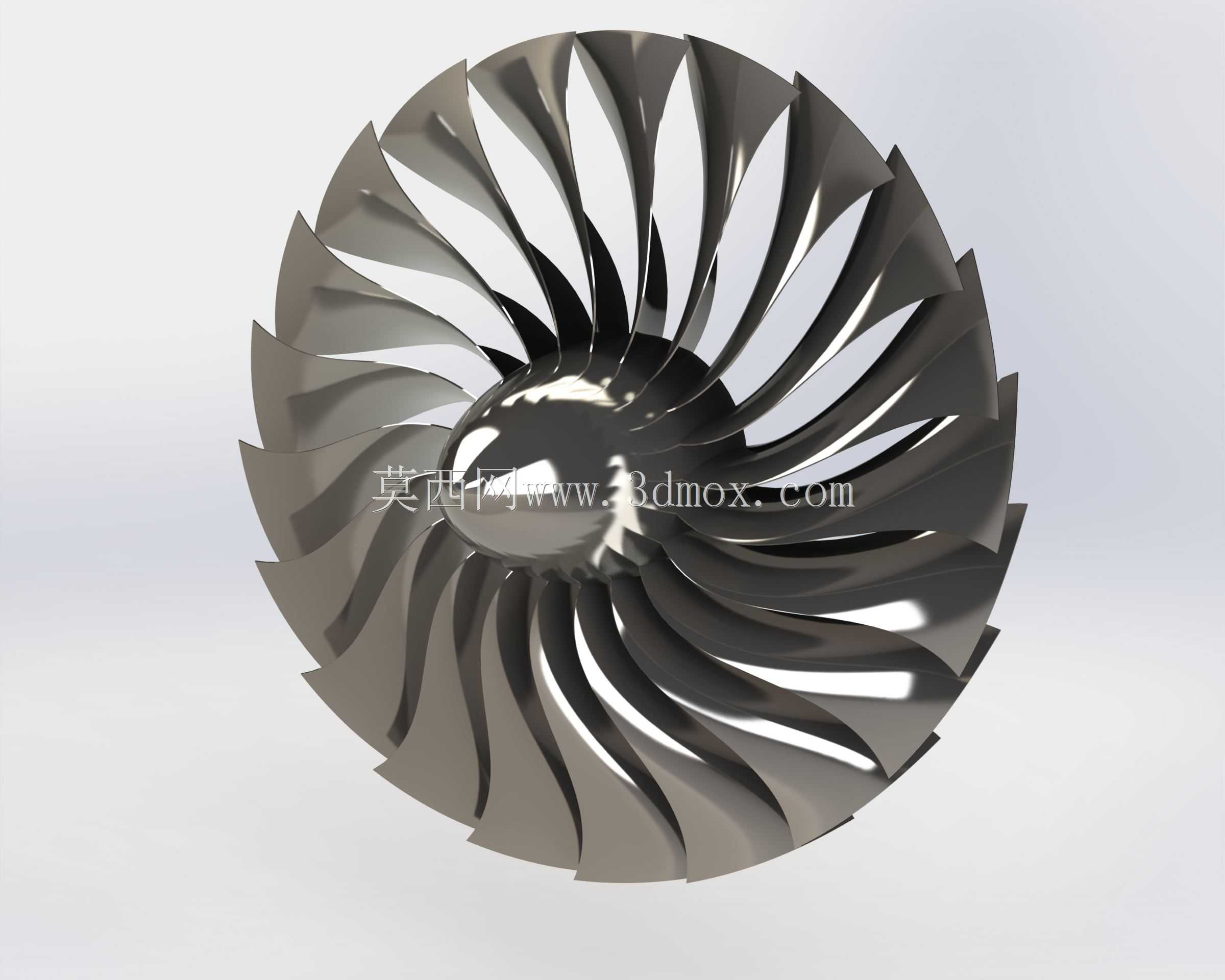

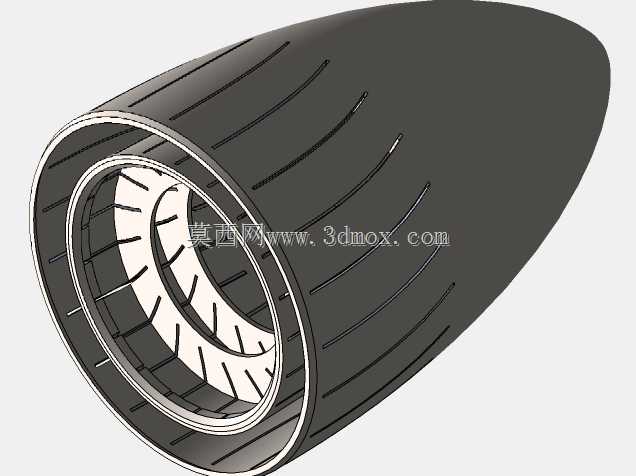

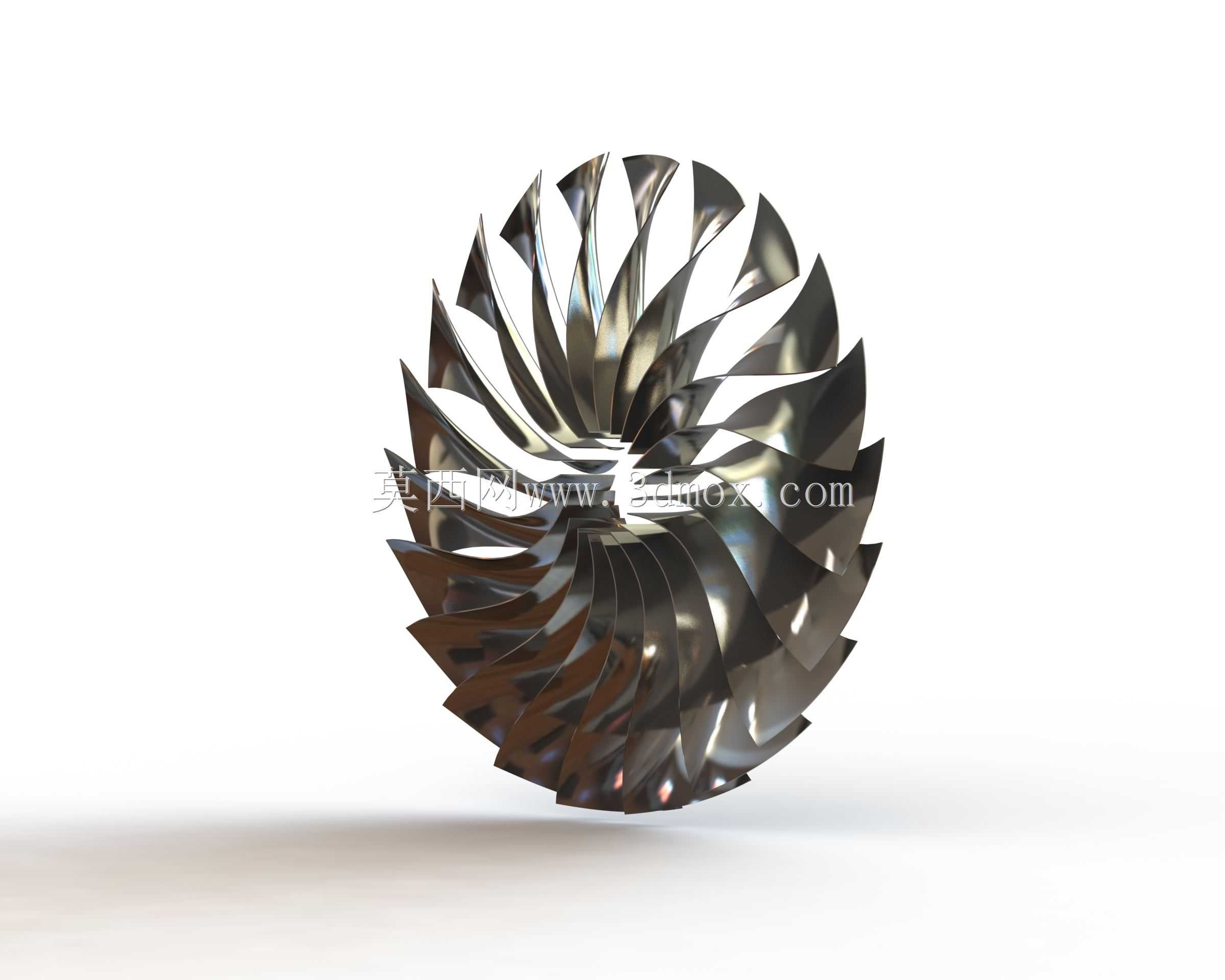

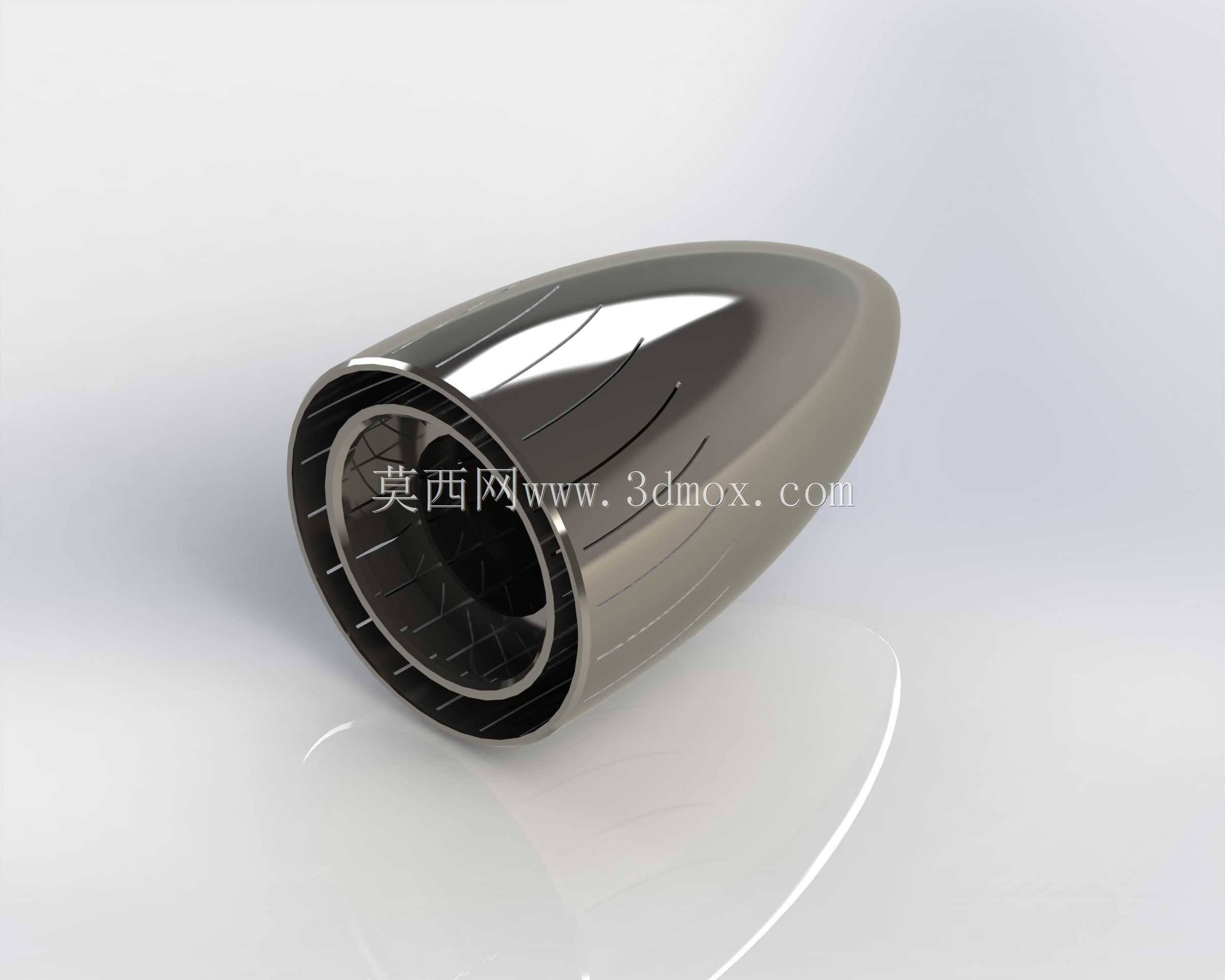

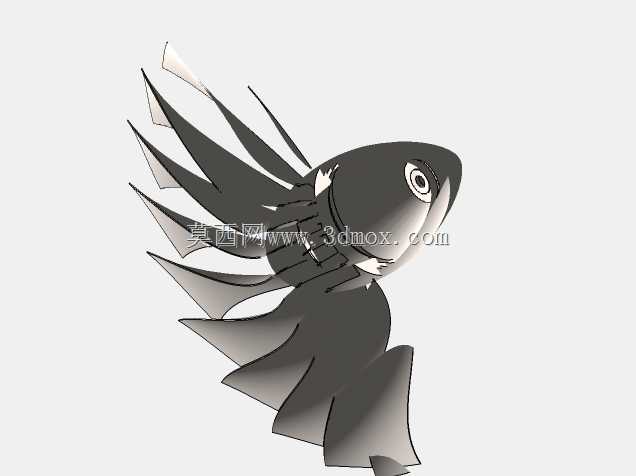

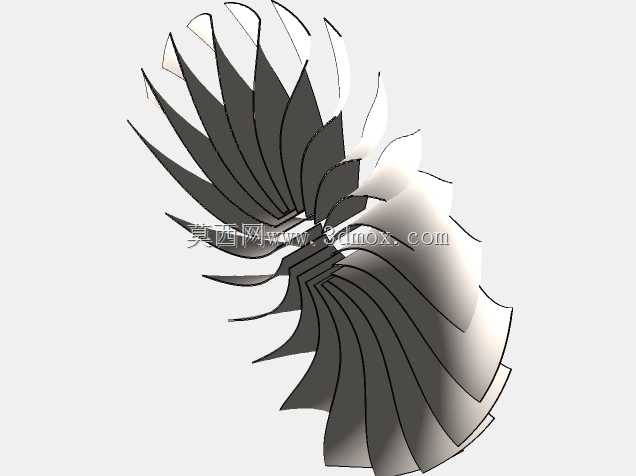

该进气风扇作为高旁通涡轮风扇发动机的前端核心进气做功部件，主要应用于大涵道比民用航空涡扇发动机、大推力长航时喷气式航空动力场景，是发动机进气压缩环节的首要做功结构，承担着来流梳理、动能初步转化、大流量进气增压的核心作用，直接决定发动机的进气效率、推进效率与运行噪声水平，是大涵道比涡扇发动机区别于小涵道比军用涡喷发动机的标志性结构。在实际航空动力运行场景中，该风扇直接面对高速来流，需要将进入发动机的空气按涵道比进行分流，绝大部分外涵道气流直接经风扇加速后产生核心推力，小部分内涵道气流进入压气机后续参与燃烧做功，因此其气动外形设计直接决定发动机的燃油经济性与推力输出表现。从功能特性来看，该宽弦叶片采用大后掠扭向设计，叶片沿叶高方向存在连续的扭角变化，从叶根到叶顶的翼型截面持续适配不同线速度下的来流攻角，能够有效降低叶尖气流分离损失，抑制高转速下的激波产生，大幅降低风扇运行过程中的气动噪声，同时宽弦叶片结构无需额外的凸肩阻尼结构，能够有效提升叶片的抗外物损伤能力，降低鸟击等外来冲击带来的结构失效风险。在设计思路层面，该结构围绕大流量进气、低气动损失、高结构强度的核心目标开展，叶片型面采用三维气动优化设计，叶型曲率沿展向平滑过渡，既保证不同半径位置的气流都能以最优攻角进入叶片通道，避免气流分离带来的效率损失，同时轮毂采用流线型整流帽罩设计，能够对进入风扇中心区域的气流进行平滑引导，减少轮毂区域的气流紊流与流动损失，提升整体进气均匀度。从安装边界与尺寸适配来看，该风扇的轮毂接口尺寸匹配常规大涵道比涡扇发动机的低压转子连接标准，叶片叶顶与发动机机匣之间预留有符合设计规范的微小间隙，既避免高转速下叶片热胀、离心伸长带来的碰磨风险，又能尽可能减少叶顶间隙漏气带来的效率损失，整体径向尺寸适配大涵道比发动机的短舱安装空间，轴向安装长度能够匹配进气道与下游压气机的衔接距离，保证进气道出口的气流能够均匀进入风扇叶片通道，避免进气畸变带来的风扇振动与效率下降。
