航空喷气发动机涡轮转子结构展示

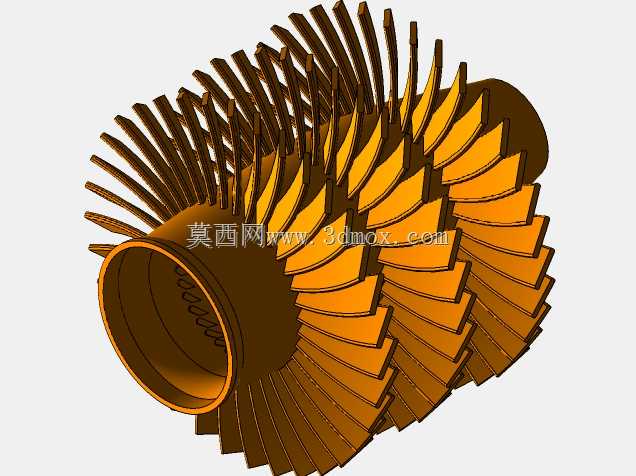

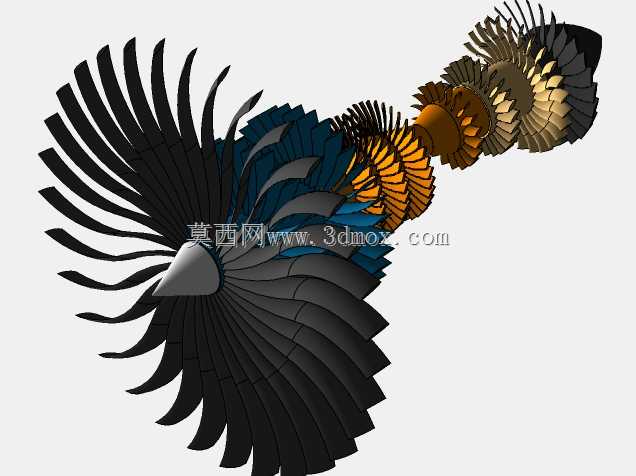

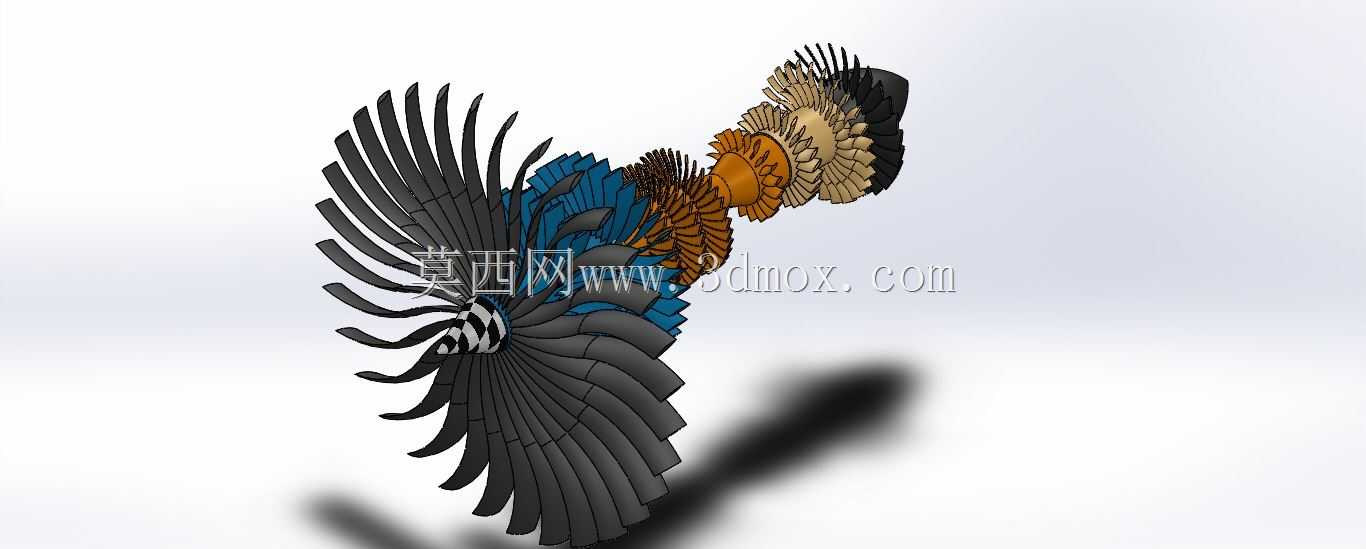

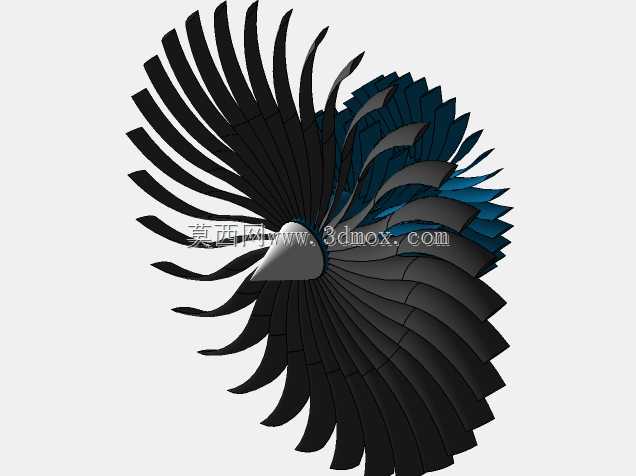

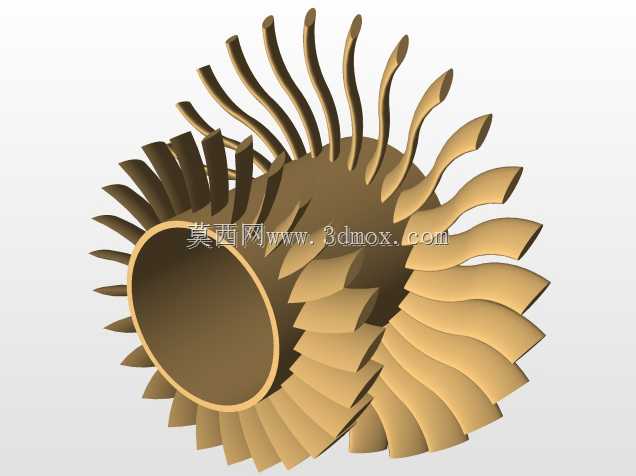

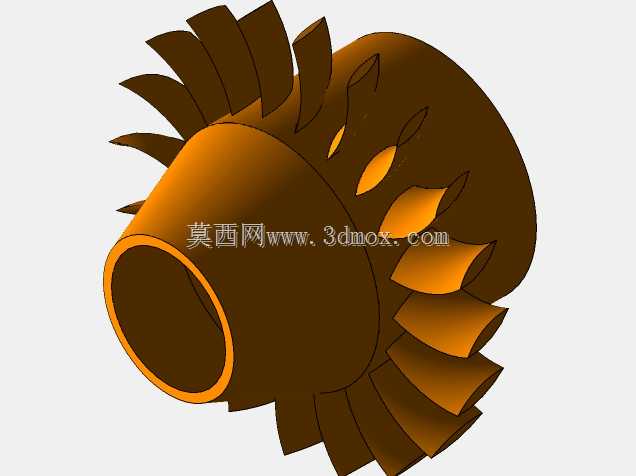

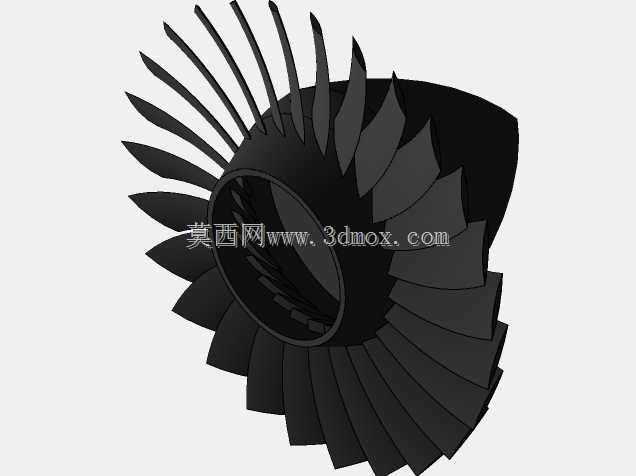

该模型呈现的是航空喷气发动机核心的涡轮转子总成结构，这类部件是航空动力系统的核心做功单元，广泛应用于民用干线客机、军用歼击机、中小型通航飞行器以及大推力航天运载器的动力段中，承担着将燃烧室喷出的高温高压燃气内能转化为转子旋转机械能的核心作用，既可以驱动前端压气机持续完成进气压缩作业，也能为飞行器提供核心推进动力输出。从结构设计来看，模型完整还原了多级涡轮的排布逻辑：前端大尺寸叶片为低压涡轮段，采用大展弦比的宽弦叶片设计，叶片沿轮盘周向均匀排布，叶型经过气动优化，能够适配低压段大流量、低流速的燃气工况，尽可能捕获燃气中的剩余动能；向后逐级收窄的轮盘对应高压涡轮段，叶片尺寸逐级减小、叶型厚度逐级提升，能够耐受燃烧室出口处近千摄氏度的高温燃气冲击，每级轮盘之间通过精密的止口结构定位，保证同轴度误差控制在极小范围内，避免高速旋转时产生动不平衡问题。设计过程中，工程师首先围绕气动效率目标完成各级叶片的叶型曲面构建，通过流体仿真反复调整叶片的安装角、扭转角与叶型曲率，保证燃气流经各级叶片时的流场均匀，减少气流分离带来的能量损失；其次针对轮盘结构开展强度校核，在满足高速旋转下离心力承载要求的前提下，尽可能去除轮盘非承载区域的材料，实现转子整体的轻量化设计，降低转子的转动惯量，提升发动机的油门响应速度。在安装边界层面，该转子总成前端通过定心轴颈与压气机转子连接，后端通过传动轴连接附件传动齿轮箱，整体装配时需要严格保证各级轮盘的端面跳动与径向跳动公差，叶片与机匣之间预留合理的热膨胀间隙，既避免高温工况下叶片与机匣发生碰磨，也尽可能减小叶尖间隙带来的漏气损失，提升发动机整体的工作效率。这类转子结构的精度直接决定了喷气发动机的推力水平、燃油经济性与工作可靠性，是航空动力装备研发中技术壁垒最高的核心部件之一，模型清晰展现了多级涡轮的层级结构与装配关系，能够直观呈现喷气发动机的核心做功原理。
