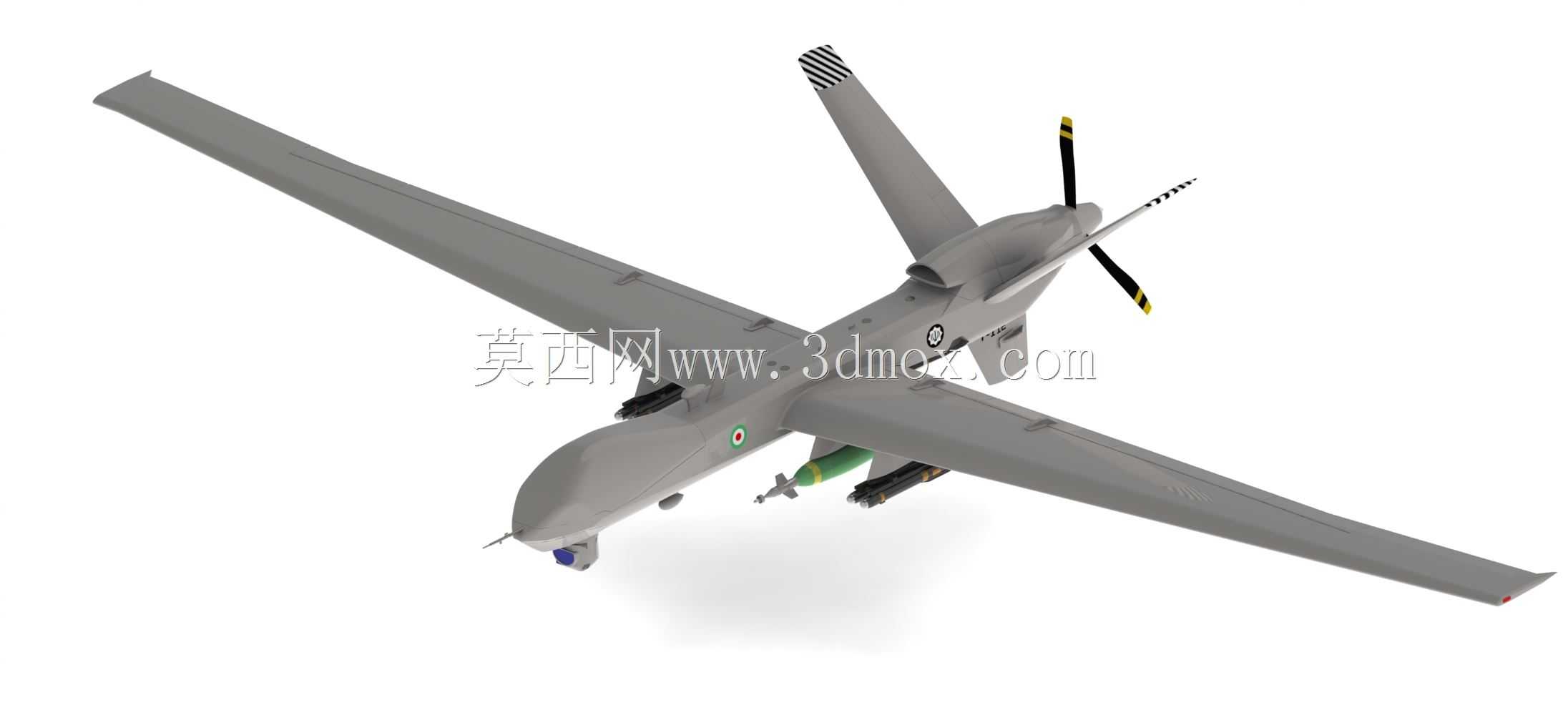

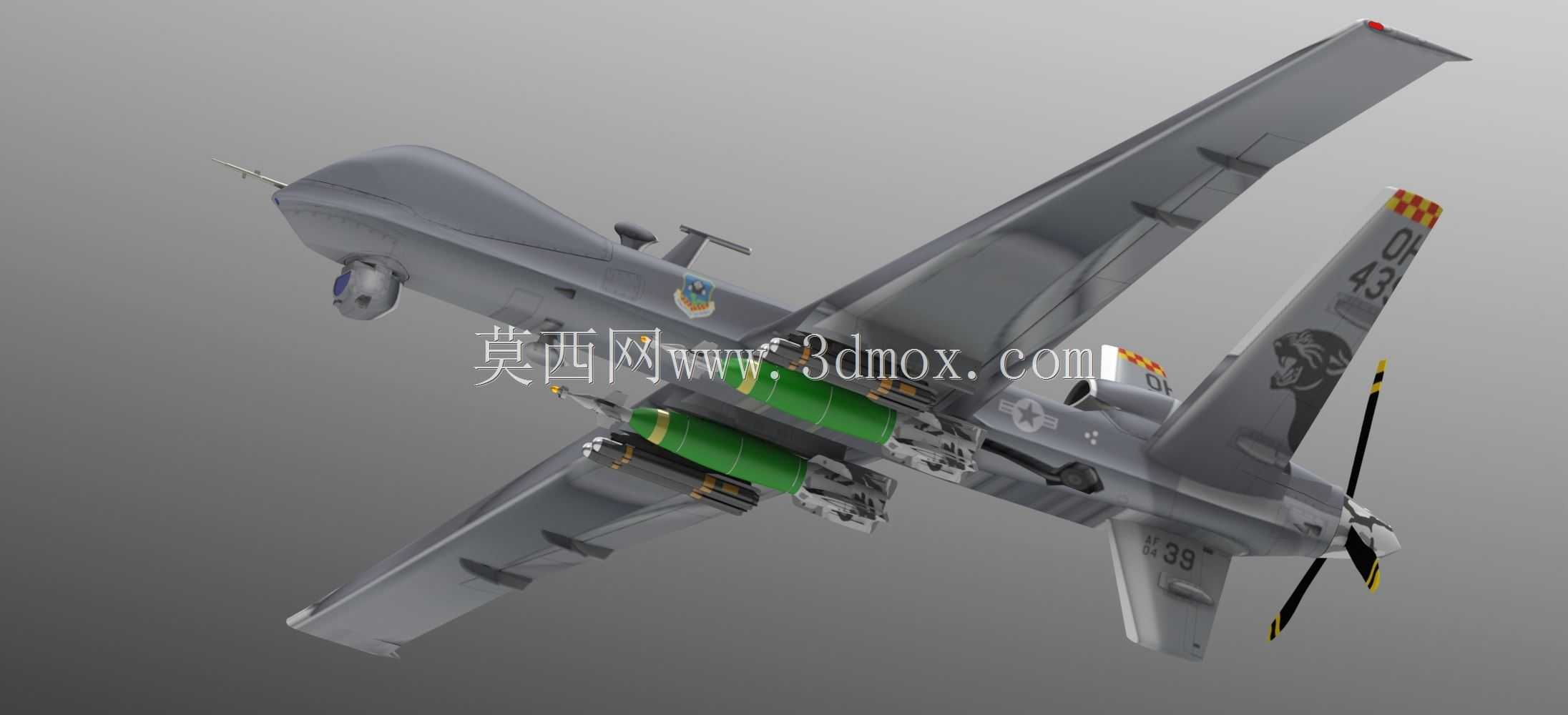

察打一体MQ9收割者军用无人机外观结构

这款察打一体无人机的三维结构设计，围绕长航时低空侦察与精确打击的核心任务场景展开，适配边境巡逻、战场态势感知、定点目标清除等实际作业需求，整体气动布局经过多轮仿真优化，兼顾低速巡航稳定性与外挂载荷的承载能力。机身采用大展弦比中单翼常规布局，翼身融合段做了流线型过渡处理，能够有效降低飞行过程中的诱导阻力，配合尾部推进式螺旋桨动力布局，可在中低空域保持数十小时的持续巡航能力，机头下方预留的光电吊舱安装位，可适配多光谱侦察、红外瞄准、激光测距等多类任务载荷，满足复杂气象条件下的目标搜索与锁定需求。机翼下方设置的多组外挂挂点，严格按照实际载荷分布做了安装边界设计，可匹配不同规格的精确制导武器挂载需求，挂点位置避开了机翼主承力梁的应力集中区域，同时兼顾投弹时的气动干扰规避，保证外挂物投放过程中的飞行姿态稳定。尾翼采用V型垂尾加尾撑的结构设计，既能够缩减机身尾部的雷达反射截面积，也可在低空飞行时规避地面轻武器对尾桨动力段的直接损伤，机身表面的检修口盖、天线基座、敌我识别标识等细节均按照实机比例还原，可用于航空装备展示、作战场景仿真推演、飞行动力学模拟验证等场景。设计过程中针对不同飞行姿态下的结构受力做了仿真校核，机翼根部的承力结构做了加强处理，能够承受大载荷挂载下的机动飞行受力，机身内部的设备舱预留了充足的安装空间，可适配航电系统、燃油系统、飞控系统的布局排布，起落架采用前三点式收放结构，收放路径与机身内部舱室边界做了精准匹配，避免收放过程中与舱内设备产生干涉，整体外形尺寸按照实机等比例缩放还原，各部件的安装间隙、气动外形公差均控制在仿真验证允许的范围内，既能够满足外观展示的精细度要求，也可支撑基础的气动仿真、结构受力分析等工程类应用。
