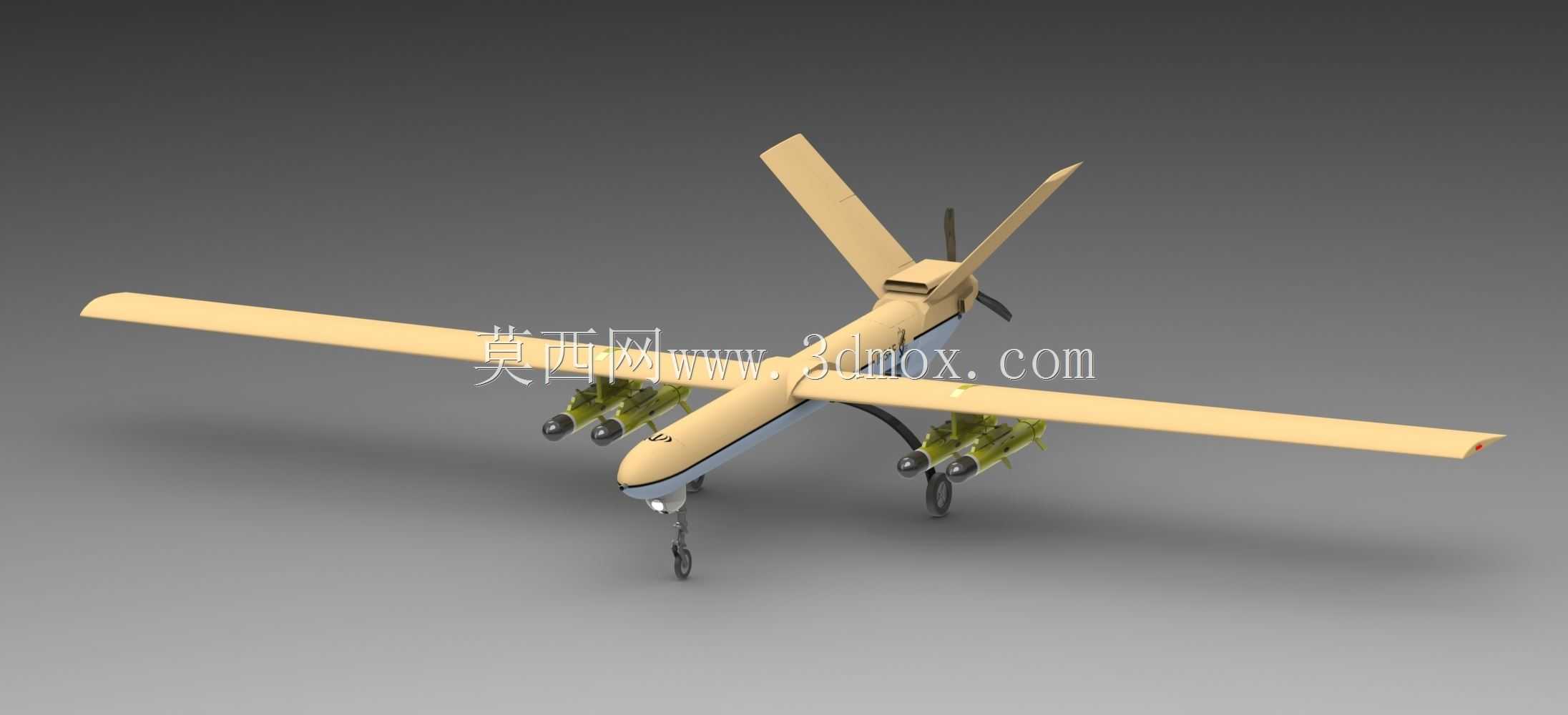

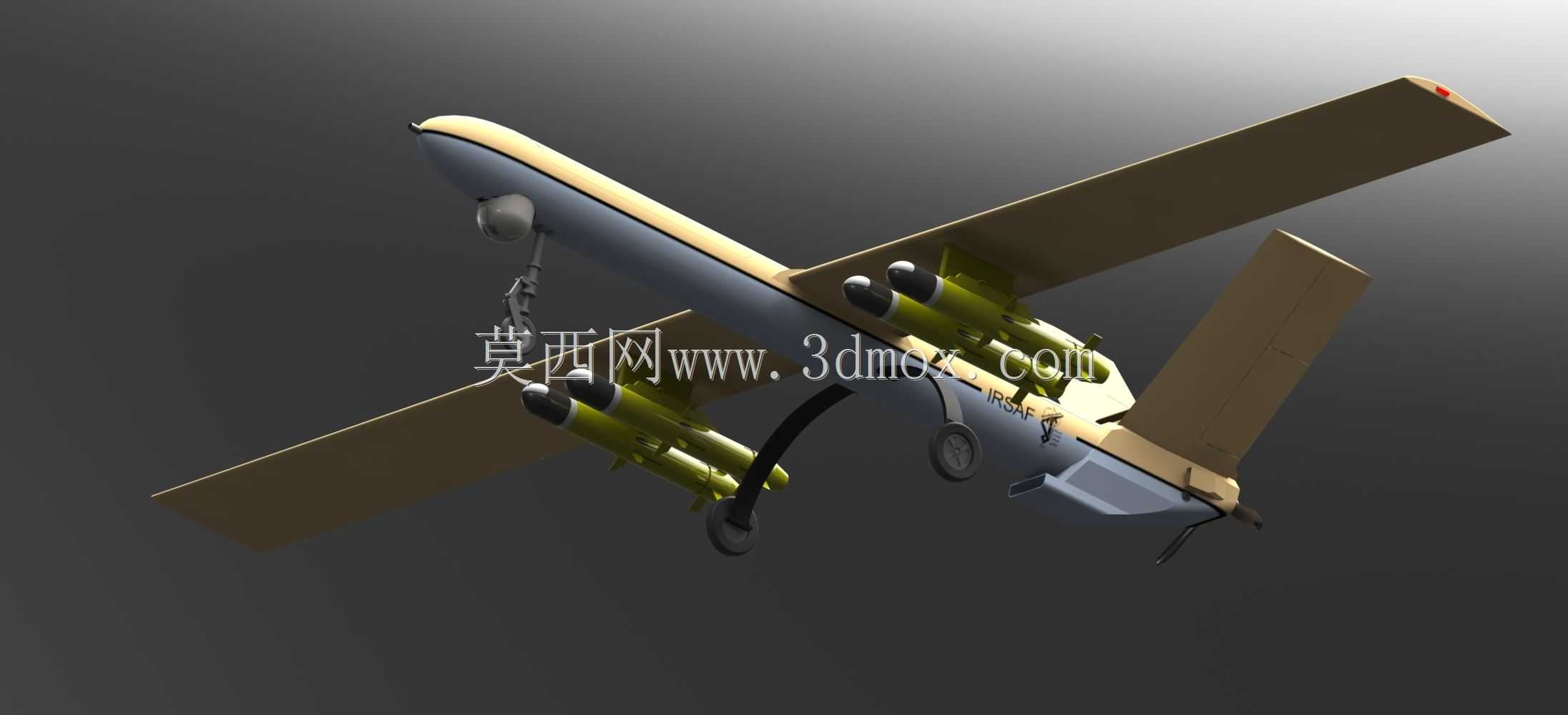

伊朗Shahed129察打一体无人机结构设计

这款Shahed129察打一体无人机的三维结构设计，围绕军用低空长航时任务场景展开，主要适配边境巡逻、战场侦察、定点精确打击等核心作业需求，能够在复杂地形与复杂气象条件下完成持续巡航任务，为前线作战单位提供实时战场态势感知与即时火力支援能力。从实际用途来看，该机型既可以独立执行前沿侦察任务，通过机载光电设备回传地面目标信息，也可挂载精确制导弹药对高价值地面目标实施打击，兼顾侦察与攻击双重属性，无需额外搭配其他作战平台即可完成完整的察打任务闭环。在功能特性设计上，整机采用常规长航时无人机布局，上单翼大展弦比机翼设计能够有效降低巡航阶段的诱导阻力，提升飞行升阻比，保障长航时飞行的燃油经济性；尾翼采用V型尾翼搭配尾推螺旋桨的布局，既能够减少飞行过程中的气动干扰，也能为机身中部的任务载荷、翼下挂载点留出充足的安装空间；起落架采用前三点式固定式起落架设计，结构简单可靠，能够适应简易跑道的起降需求，降低野外作业的起降保障要求。设计思路上，整体优先保障结构可靠性与任务拓展性，机身主体采用流线型截面设计，从机头到机尾平滑过渡，机头位置预留光电侦察设备安装舱，能够兼容多型光电探测载荷；机身中部设置燃油舱与航电设备舱，合理分配整机重量重心，保障飞行过程中的姿态稳定性；机翼下方设置多组武器挂点，可根据不同任务需求挂载不同类型的弹药，灵活切换任务模式。外形尺寸与安装边界方面，整机翼展适配中型军用无人机的运输与部署要求，机身长度与翼展比例经过气动优化，既保障足够的机翼升力面积，也不会因为翼展过大带来运输、存放的不便；各挂载点与机身、机翼的结构连接位置预留充足的安装间隙，保障弹药挂载、投放过程中不会与机身结构、起落架产生干涉，起落架的高度设计也充分考虑了翼下弹药的离地间隙，避免起降过程中弹药触地引发安全风险；尾桨的安装位置与尾翼结构保持安全距离，螺旋桨旋转范围不会与尾翼、机身结构产生干涉，保障动力系统运行安全。
