隐身构型无人侦察飞行器设计方案

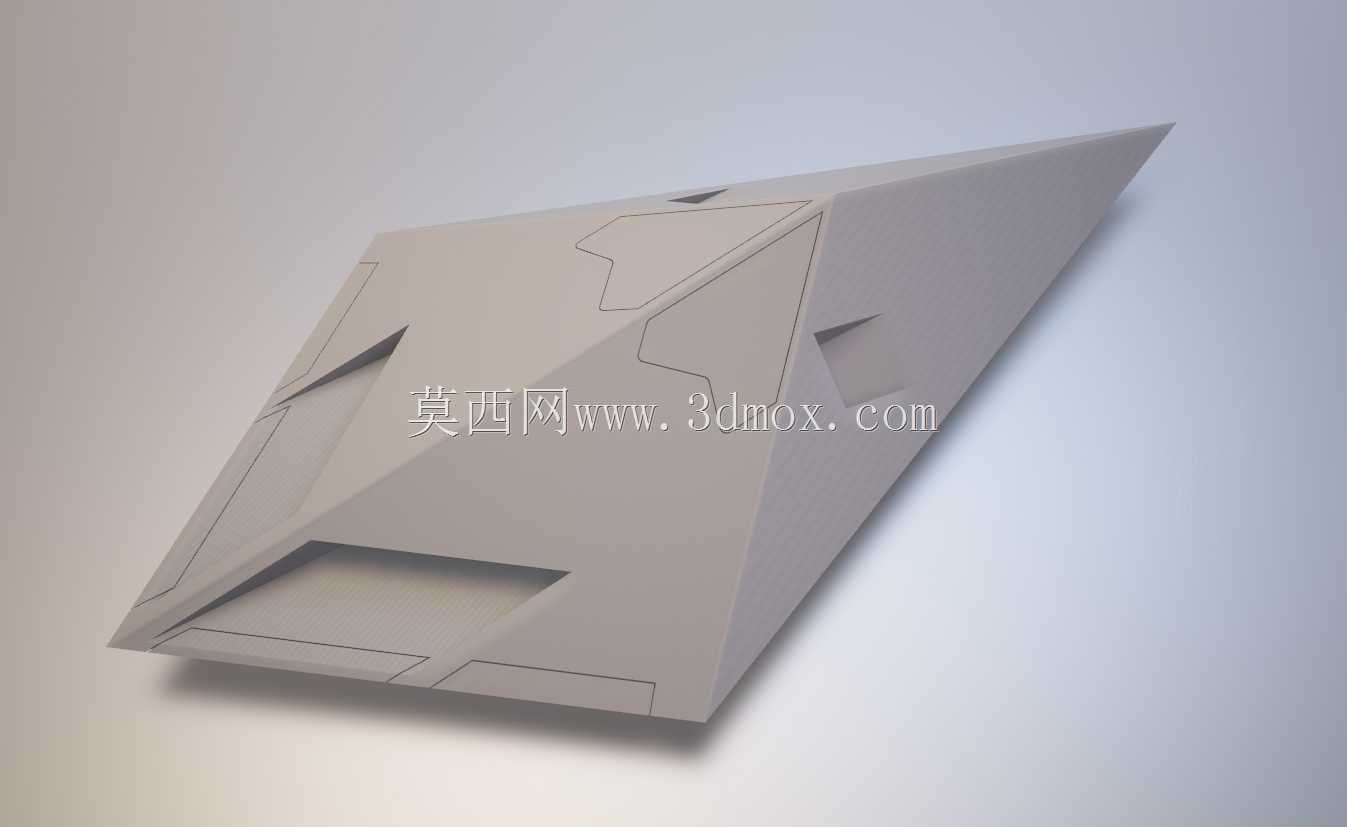

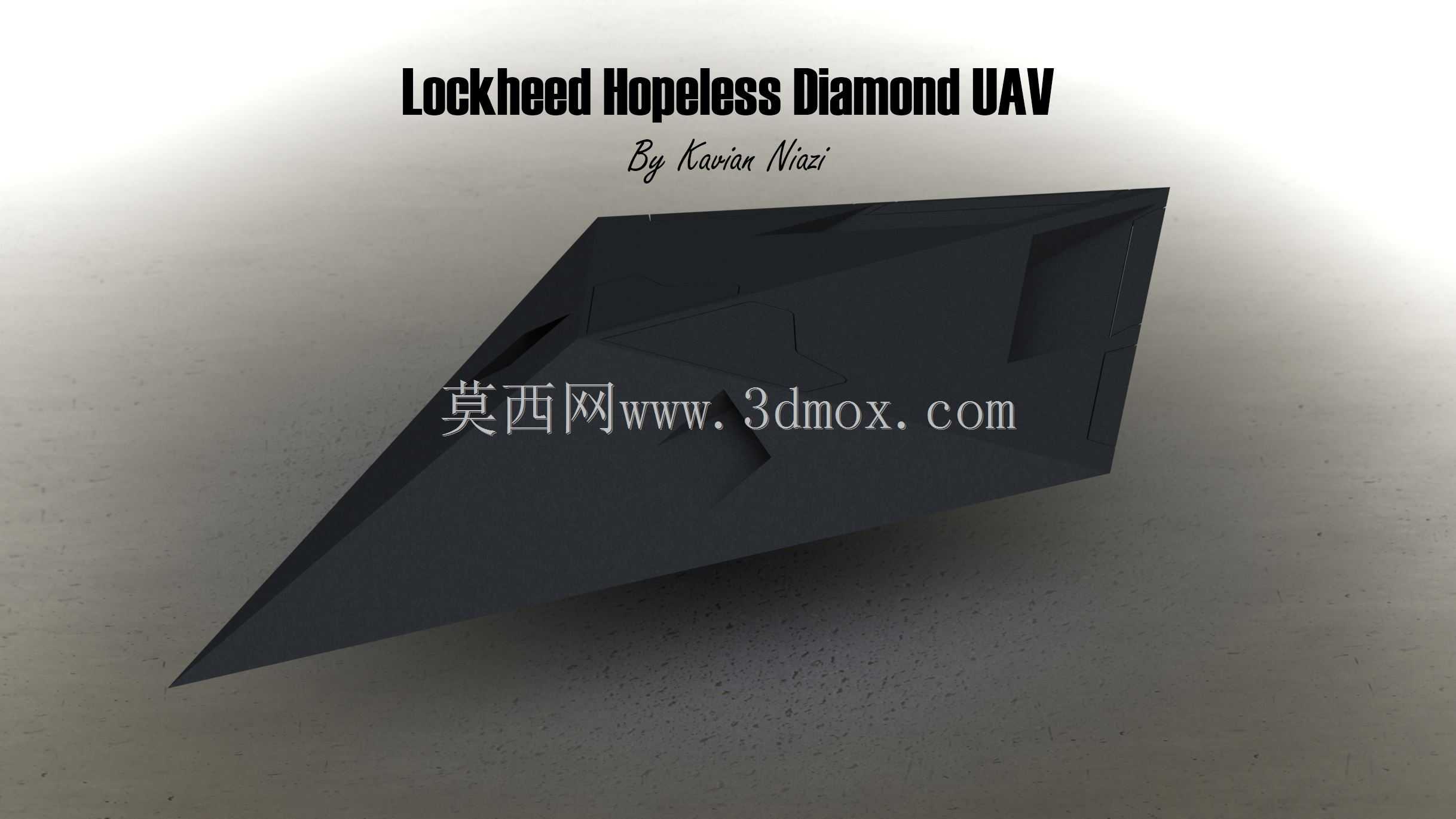

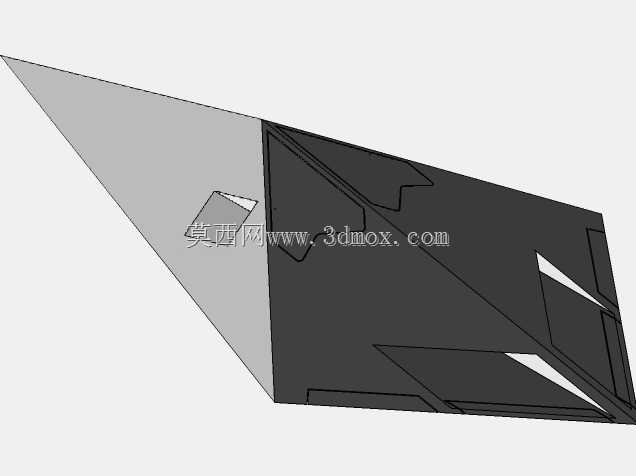

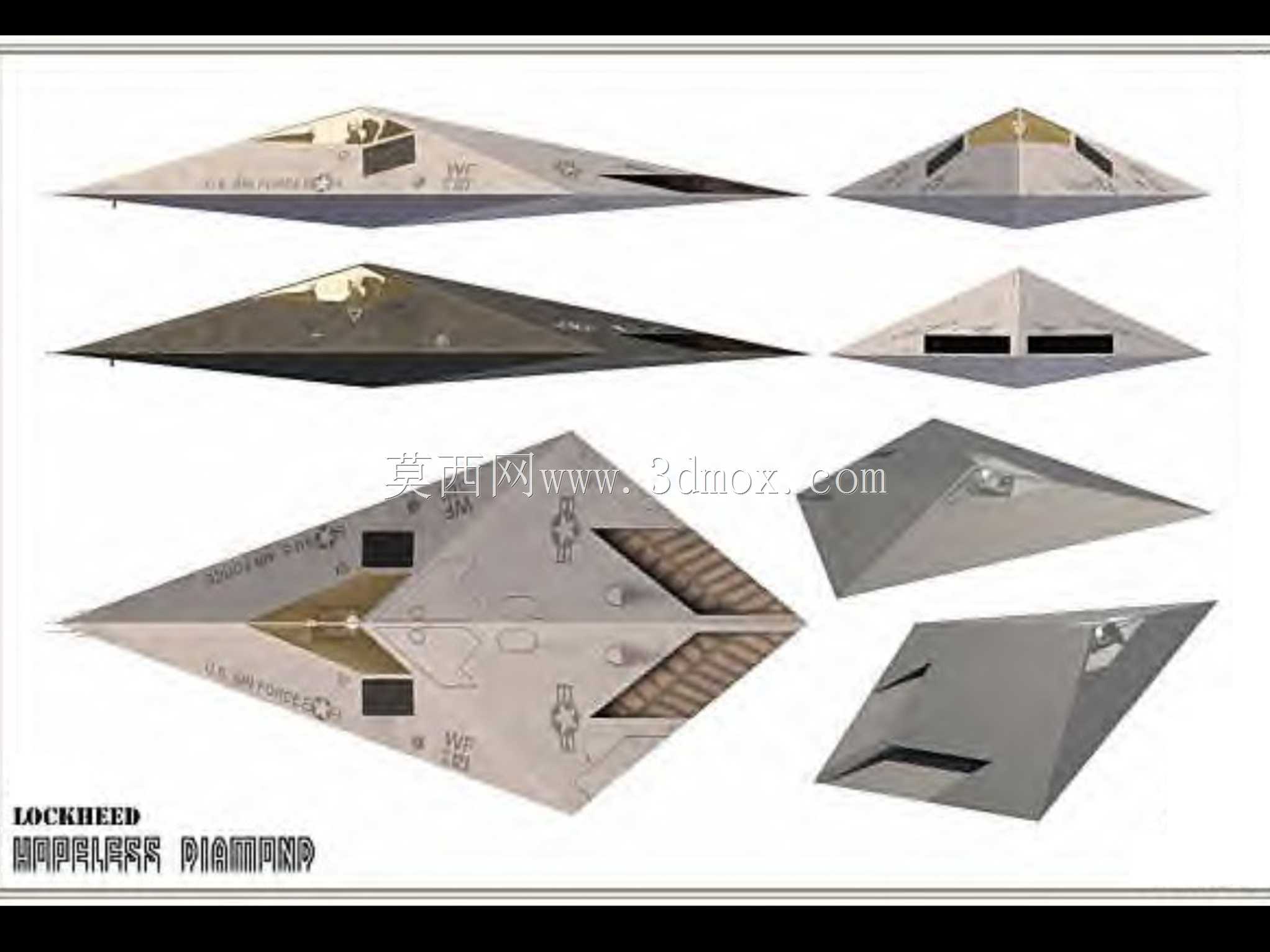

该款无人飞行器采用无尾飞翼式隐身布局，整体外形为大后掠角三角升力体构型，整机无外露垂尾、平尾等传统操纵面，所有气动舵面完全融合于翼身结构内，可大幅降低雷达反射截面积，适配前沿抵近侦察、隐蔽突防类任务场景，能够在高威胁防空环境下执行战场态势感知、目标区域静默巡查等任务，无需搭载飞行员即可深入高危空域完成作业，避免人员伤亡风险。从设计思路来看，整机遵循连续曲面隐身设计原则，机身与机翼完全融合无明显棱角分界，进气道与喷口均做了埋入式处理，避免腔体结构形成强雷达反射源，整机外形线条沿航向保持连续的平行对齐原则，将雷达反射波集中控制在几个极窄的非威胁方向，大幅缩减敌方雷达的截获概率。整机升阻比特性优异，无尾飞翼布局去掉了传统尾翼带来的附加阻力，全机浸润面积小，巡航阶段升阻比远高于常规布局飞行器，可在同等动力配置下获得更长的续航时间与更大的作战半径，适配长航时滞空巡查任务需求。从结构布局来看，整机内部可划分为前侧任务载荷舱、中部动力与燃油舱、后侧舵面操纵机构舱三个主要区域，前侧载荷舱可搭载光电侦察设备、小型合成孔径雷达等任务模块，中部舱段可容纳小型涡喷或涡扇动力系统、燃油储箱以及飞控计算机等核心航电设备，所有设备安装均需贴合翼身内部的曲面边界，避免设备突出机体表面破坏隐身外形。操纵系统采用多组嵌入后缘的开裂式阻力舵实现航向与俯仰控制，通过左右舵面的差动偏转完成航向修正，对称偏转实现俯仰姿态调整，无需外露操纵面即可完成全飞行包线内的姿态控制，同时舵面缝隙做了锯齿化修型处理，进一步降低缝隙带来的雷达散射增量。整机安装边界需满足地面转运与挂飞需求，机身下部预留标准化挂载接口，可适配车载发射、空中投放等多种部署方式，地面停放时起落架采用埋入式收放结构，巡航阶段完全收纳于机身内部，保持整机外形的连续完整性，整体构型兼顾隐身性能与气动效率，为隐身无人作战平台的构型设计提供了具象化的参考方案。
