小型无人机用涡轮喷气动力装置结构

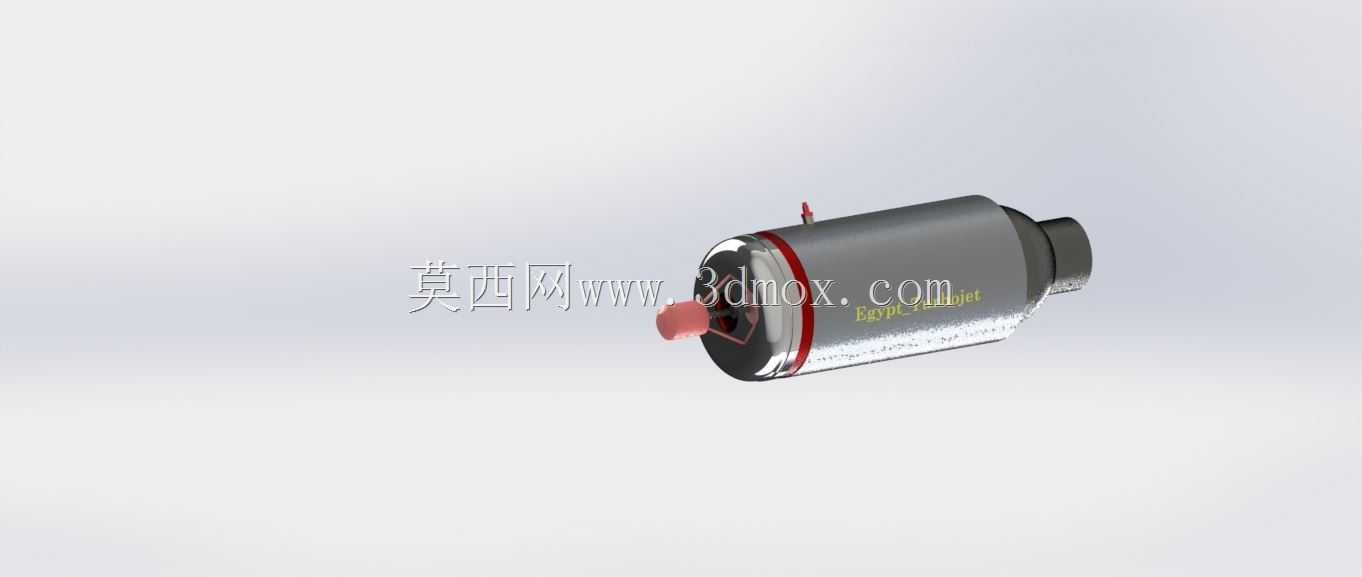

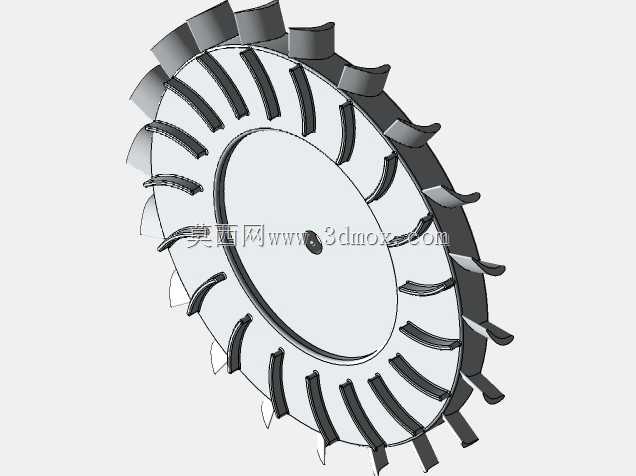

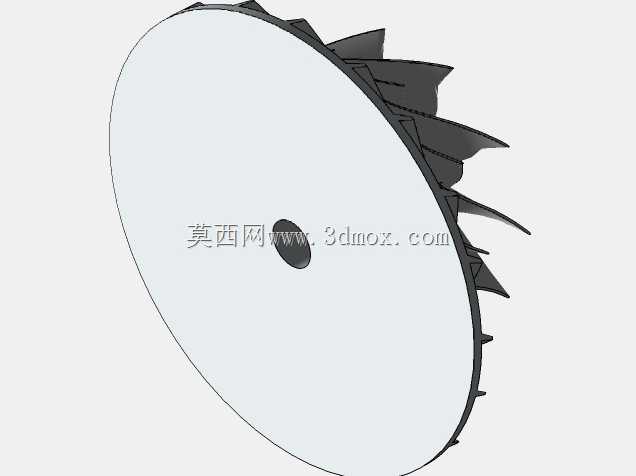

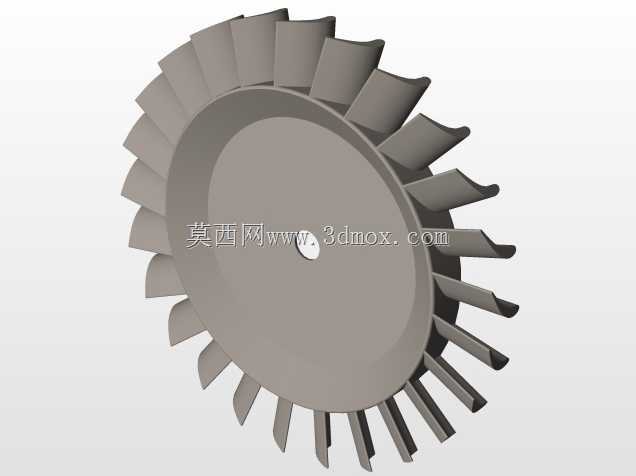

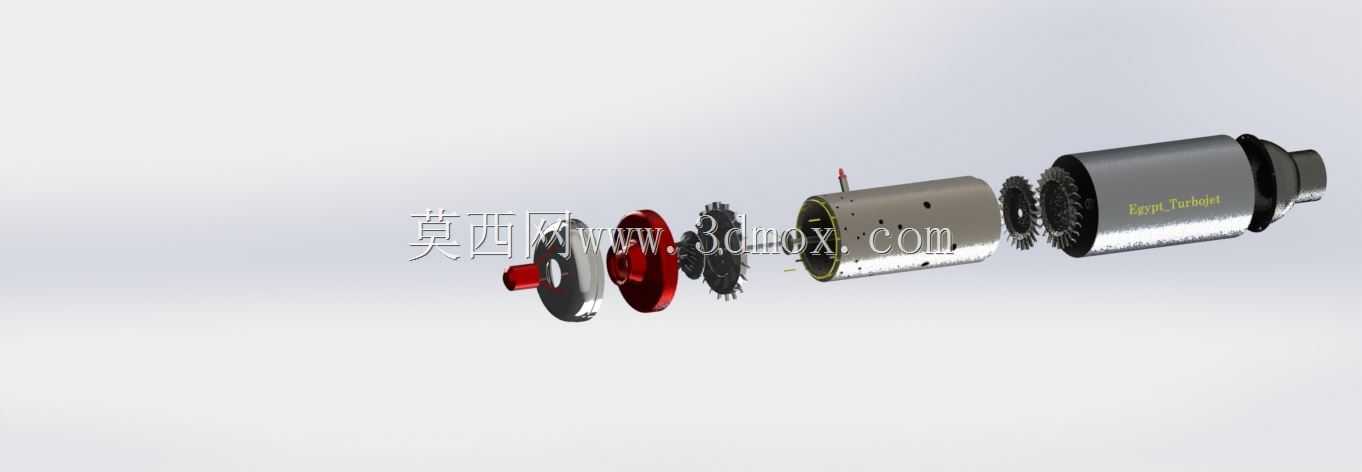

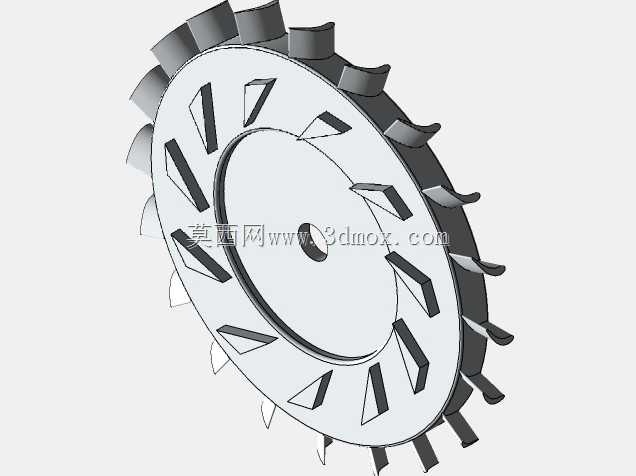

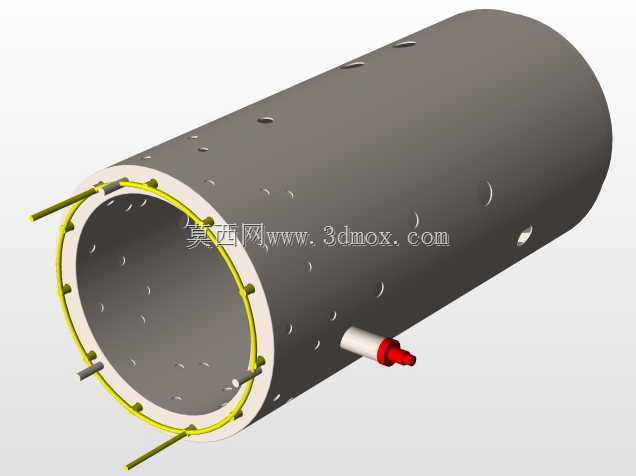

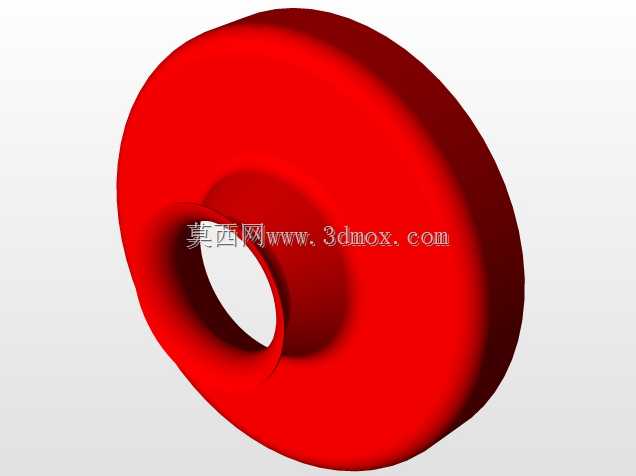

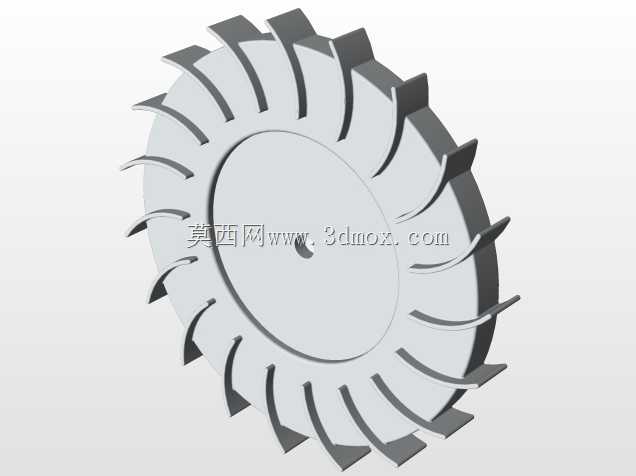

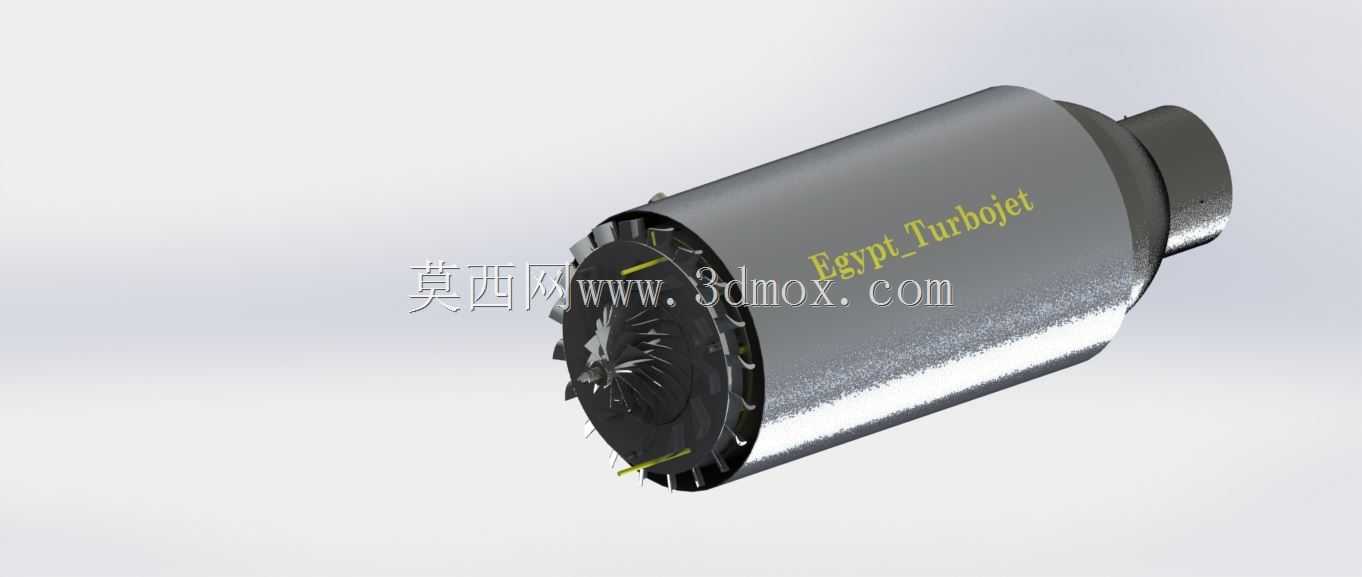

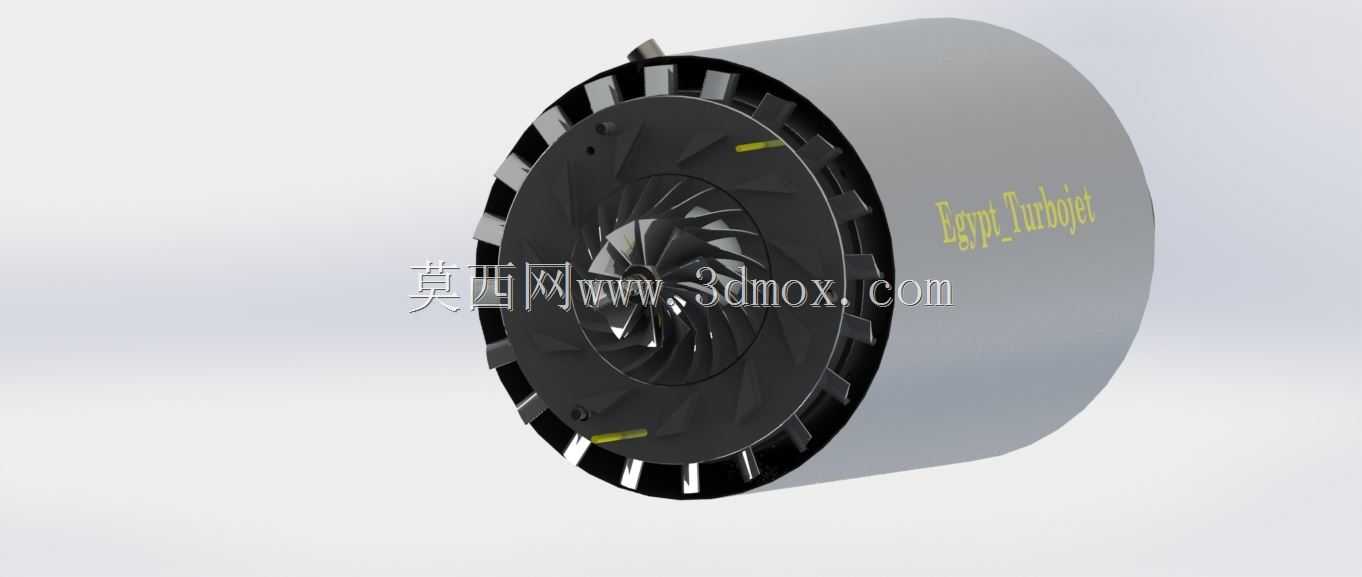

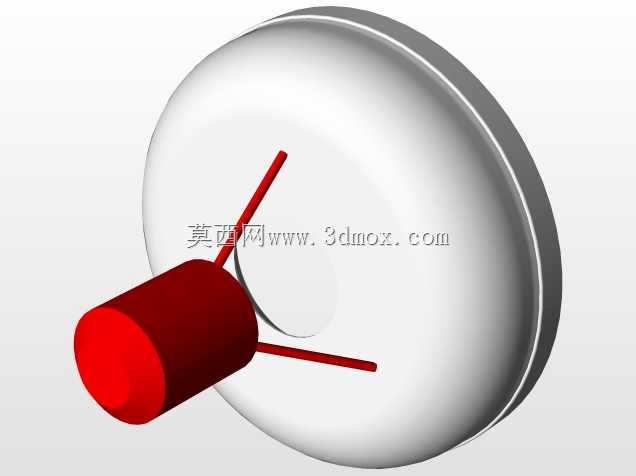

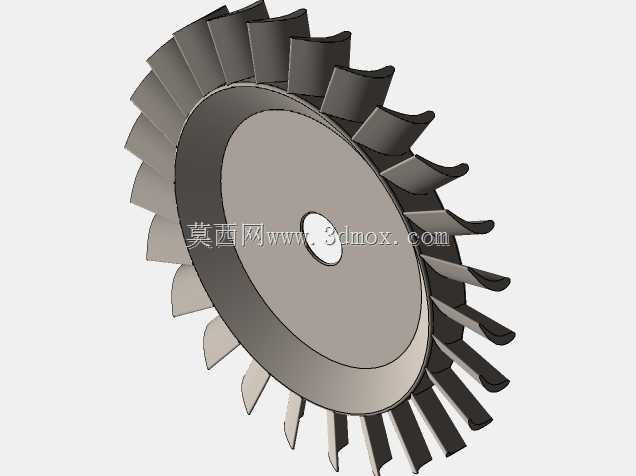

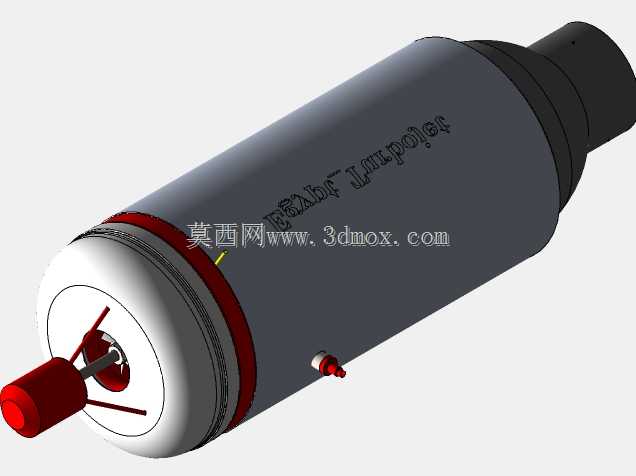

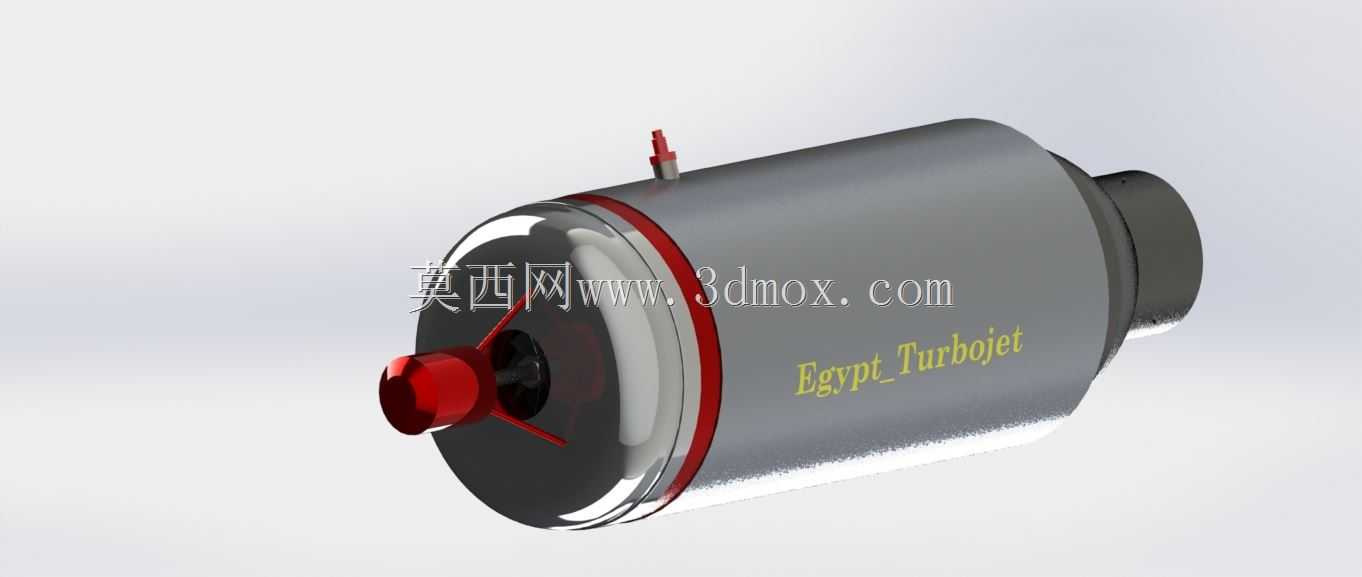

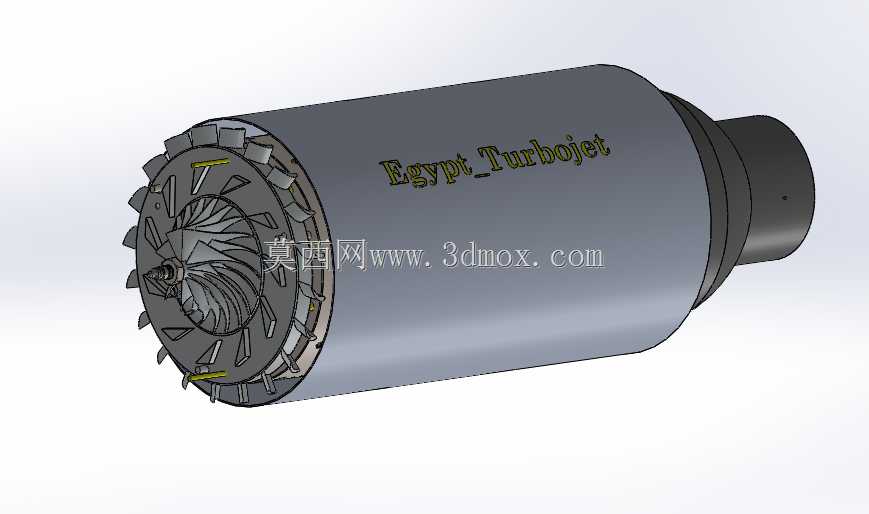

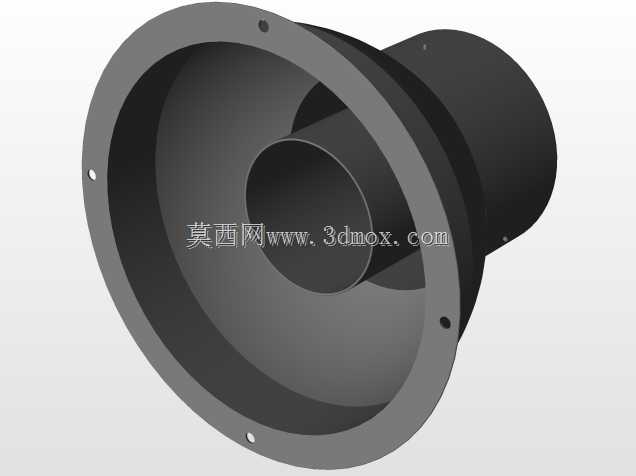

这款涡轮喷气动力装置主要面向小型低空无人机领域设计，适配起飞重量在十到十五公斤级的固定翼无人机、高速靶机以及小型航测飞行器，能够为飞行器提供持续稳定的大推力输出，满足飞行器高速巡航、短距起飞以及大机动动作的动力需求，在民用航测、应急巡检、高速靶标训练等场景中都能发挥核心作用。整套动力装置采用单转子轴流式布局，从进气端到排气端依次布置进气整流罩、压气机叶轮、扩压段、燃烧室、涡轮导向器、涡轮转子以及尾喷管，各部件同轴度设计精度控制在微米级，能够保证转子在高转速工况下的运行稳定性，避免出现动不平衡带来的振动损耗。压气机采用多级轴流加离心组合的设计方案，在有限的轴向尺寸内实现更高的增压比，能够在飞行器高速飞行时有效压缩来流空气，提升燃烧室的进气压力，进而提升整体燃烧效率与推力输出表现。燃烧室采用环形蒸发管结构，燃油通过喷油嘴进入蒸发管后与高速气流充分混合，在燃烧室内形成稳定的燃烧区域，火焰筒壁面设计有密集的冷却气膜孔，能够利用进气气流对壁面进行降温，避免高温燃气长期冲刷导致的结构失效，同时保证燃烧充分，降低尾气中的未完全燃烧产物占比。涡轮部件采用耐高温合金材质的整体式叶轮设计，与压气机转子同轴连接，燃烧后的高温高压燃气冲击涡轮叶片带动转子高速旋转，持续驱动压气机工作，完成整个热力循环。尾喷管采用收敛型结构设计，能够将燃烧后的高温燃气加速喷出，将燃气的热能与压力能转化为动能，最终产生推动飞行器前进的反作用推力。整套装置的外形采用圆柱型主体设计，最大外径控制在一百二十毫米范围内，总轴向长度不超过三百二十毫米，能够直接适配多数小型无人机的机身尾部安装舱段，安装法兰设置在进气端外侧，采用六点螺栓固定的方式，安装时仅需要保证进气口前方无结构遮挡，预留足够的进气流通面积即可，不需要额外设计复杂的安装支架。结构设计上充分考虑了小型无人机的轻量化需求，在保证结构强度的前提下尽可能缩减非承力部位的壁厚，整体干重控制在一点八公斤以内，不会给飞行器带来过多的载荷负担。各部件之间采用定位止口加螺栓紧固的连接方式，既保证了装配时的同轴度精度，也便于日常维护时的拆解检查，压气机端与涡轮端分别设置有密封结构，能够避免润滑油泄漏以及燃气窜入轴承腔，延长轴承的使用寿命。进气整流罩采用流线型圆弧设计，能够有效降低进气阻力，引导来流平顺进入压气机叶轮，避免进气紊流带来的压气机效率下降以及喘振风险，保证动力装置在不同飞行速度、不同飞行姿态下都能稳定工作。
