三叶片风力涡轮机气动流固耦合分析模型

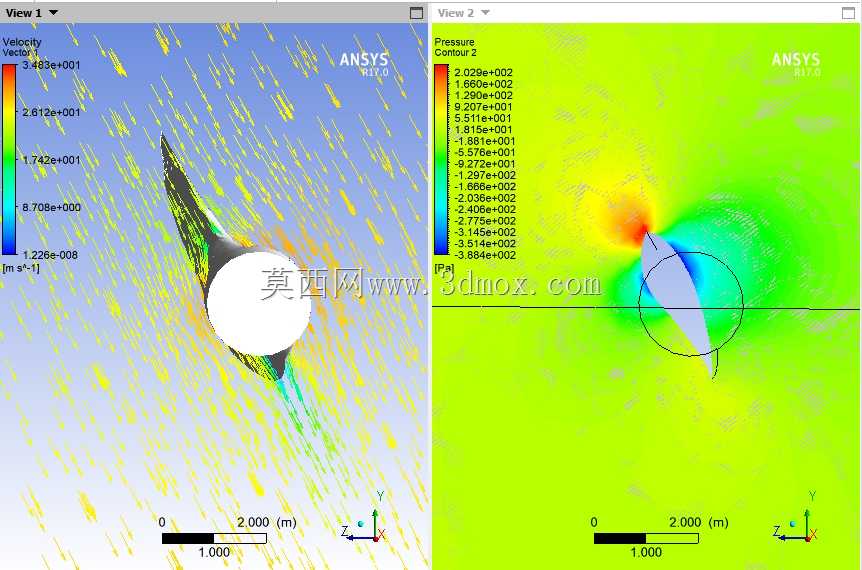

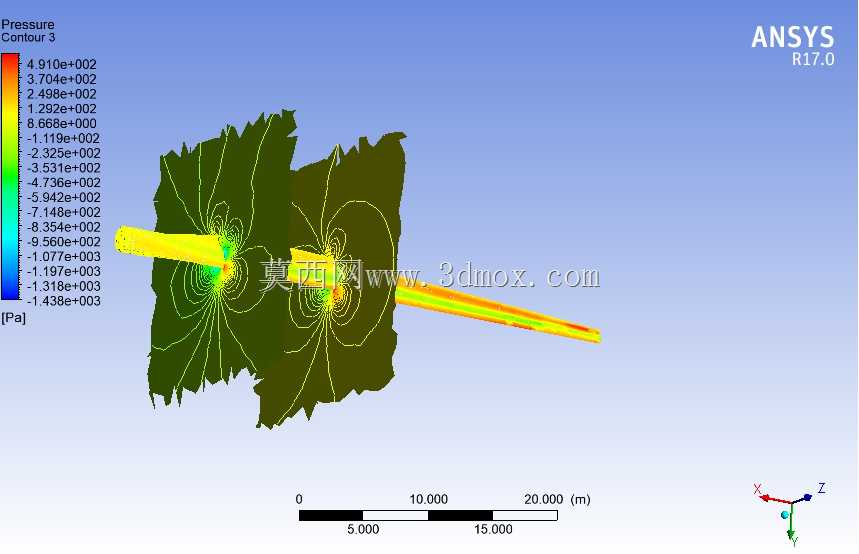

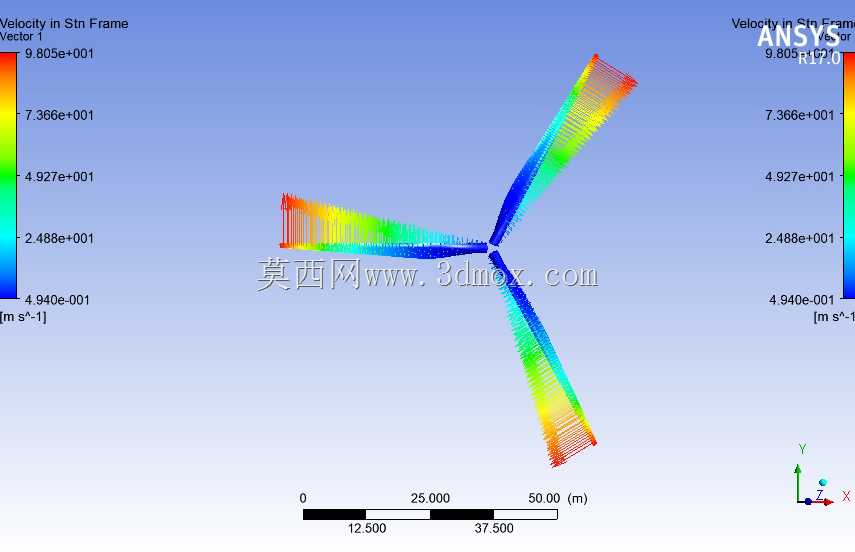

在陆上集中式风电、山地分布式风电以及海上风电项目的前期开发与机组迭代设计环节，风力涡轮机的气动性能与结构可靠性直接决定了整场的发电效率与全生命周期运维成本，尤其是大尺寸柔性叶片在复杂来流条件下的载荷响应，一直是风电装备设计领域的核心攻关方向。这款三叶片水平轴风力涡轮机模型，核心服务于风轮系统的气动性能验证与结构变形校核场景，可支撑设计阶段快速评估不同来流风速、不同风剪切条件下的叶片受力分布，为叶片铺层设计、变桨控制策略优化提供精准的仿真数据支撑。从实际功能来看，该模型完整还原了风轮的三维气动外形，可精准模拟气流流经叶片表面的速度分布、压力梯度变化，捕捉叶尖涡、叶根流动分离等典型流动现象，同时耦合结构力学求解逻辑，能够计算稳态气动载荷作用下叶片的弯扭变形量，避免实际运行中因叶片变形过大导致的气动效率衰减、叶片与塔筒碰磨等风险，帮助设计人员在方案阶段就平衡好叶片的轻量化需求与结构刚度要求。在设计思路上，该模型参考成熟大兆瓦级风轮的气动设计逻辑，叶片采用沿展向渐变的翼型配置，叶根区域选用厚度较大的结构翼型保障连接强度，叶尖区域选用高升阻比的薄翼型提升捕风效率，整体扭角沿展向逐步变化，匹配不同半径位置的线速度差异，保障各个叶展截面都能处于最优攻角区间，最大化风能捕获效率。从尺寸边界来看，单支叶片长度为42.3米，对应风轮整体扫掠直径超过85米，属于典型的大兆瓦级陆上风电机组配置，模型在流场域设置上预留了足够的上下游计算空间，可覆盖远场来流到尾迹发展的完整流动区域，结构域则完整还原了叶片与轮毂的连接配合边界，可直接施加固定约束模拟实际安装工况，仿真得到的叶片表面速度云图可直观呈现不同展向位置的流速差异，变形计算结果可直接对接后续的疲劳寿命校核环节，大幅缩短风轮系统的设计迭代周期，降低物理样机的测试成本。
