土星V型火箭连接螺栓法兰结构

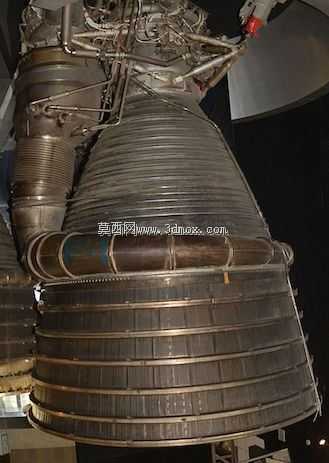

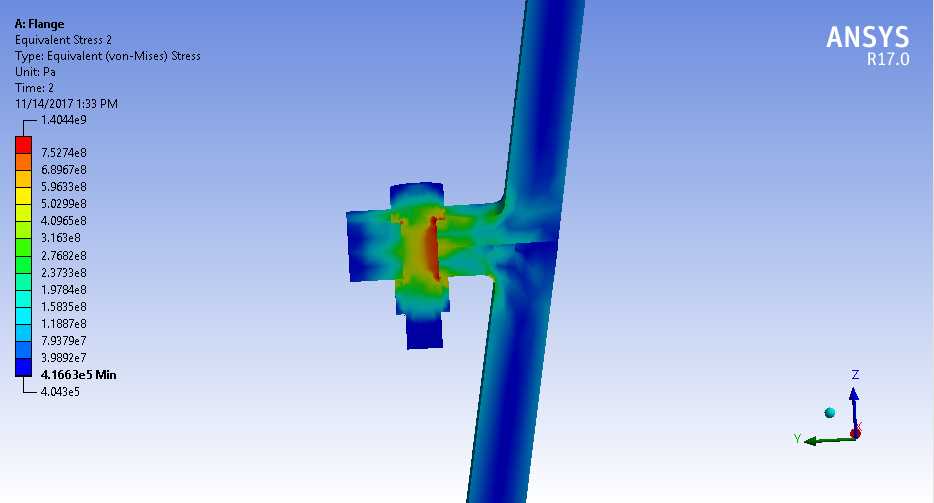

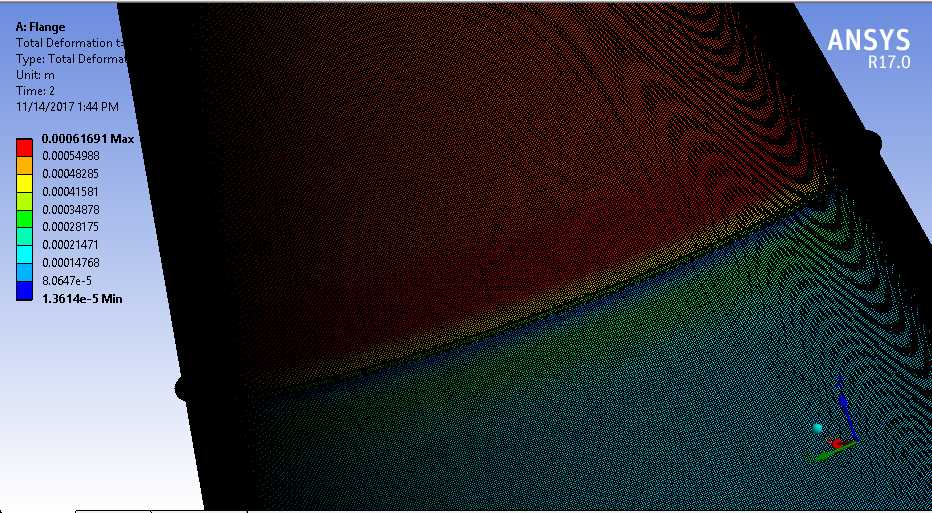

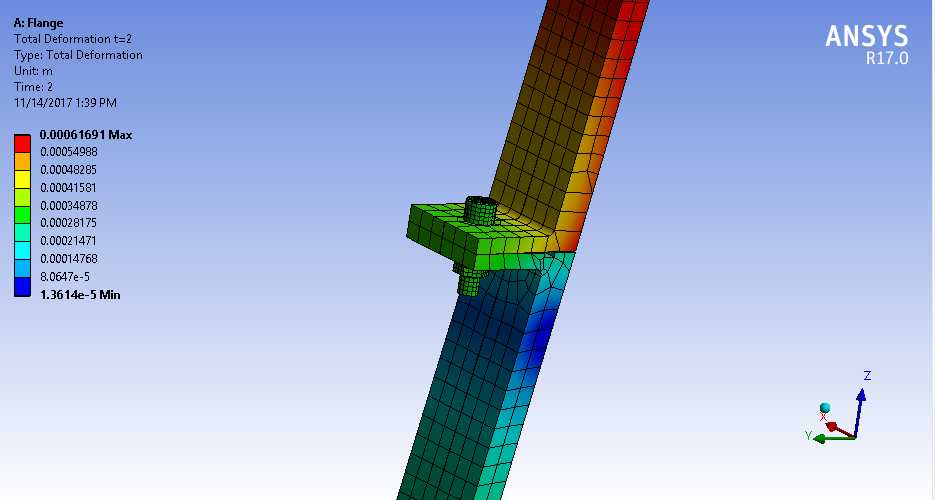

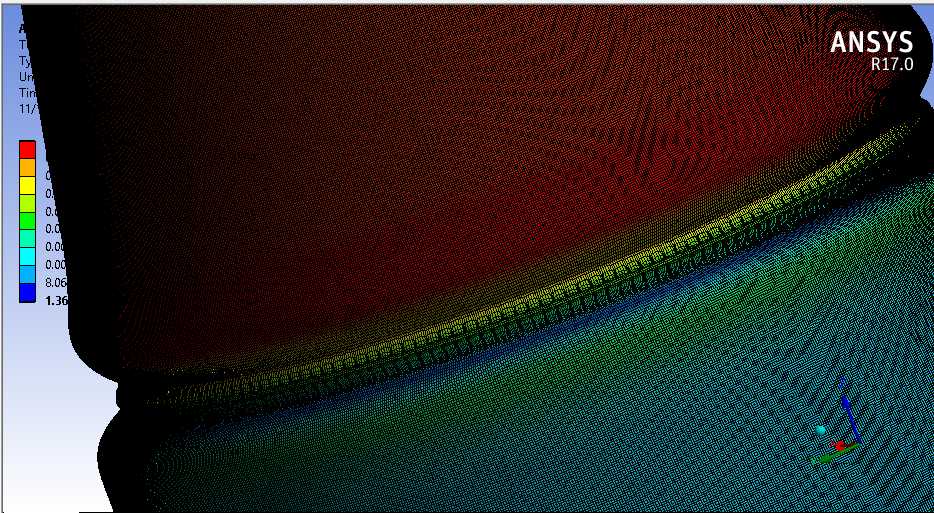

在重型运载火箭的箭体连接环节，螺栓法兰是承担级段对接、载荷传递的核心连接结构，土星V型所用的这类V型螺栓法兰，主要应用于箭体燃料贮箱段间、发动机与箭体连接面这类需要同时兼顾密封性能与大载荷承载的部位，实际工作中需要承受起飞阶段的强振动冲击、飞行过程中的轴向拉力与弯矩载荷，同时还要满足低温推进剂的密封要求，避免燃料泄漏引发飞行故障。从结构设计逻辑来看，这类法兰采用V型止口配合结构，区别于普通平法兰的平面贴合形式，V型止口可以在螺栓预紧过程中实现径向自动对中，抵消箭体总装过程中的对接偏差，同时止口的锥面配合能够形成多道密封防线，配合密封垫片使用时，可在低温工况下补偿结构变形带来的密封面间隙变化。法兰的螺栓孔采用沿圆周等距排布的设计，排布间距经过载荷均匀性校核，避免局部螺栓载荷过大导致的法兰面翘曲，螺栓预紧力的加载顺序采用对角分步加载的工艺逻辑，对应模型中预设的螺栓预紧载荷工况，能够模拟实际装配过程中的法兰面应力分布变化，验证不同预紧力下的法兰贴合度。从安装边界来看，这类法兰的对接面平面度有严格公差要求，V型止口的锥面角度公差控制在极小范围内，保证对接后止口面完全贴合，不会出现局部应力集中；法兰的厚度根据所在位置的载荷大小设计，贮箱高压段的法兰厚度更大，螺栓规格也相应提升，能够承受内部燃料压力带来的轴向分离力。在实际工程应用中，这类法兰的应力分析需要耦合气体动力学带来的热应力与机械应力，飞行过程中气动加热带来的温度梯度会使法兰不同位置产生差异化热变形，叠加螺栓预紧力、内压载荷、振动载荷的共同作用，很容易在法兰转角位置出现应力集中，因此建模过程中需要完整还原法兰的过渡圆角、螺栓孔倒角、止口锥面的细节特征，才能保证仿真分析结果的准确性，为结构优化、螺栓规格选型、预紧力参数设定提供可靠的数据支撑。配套的计算表格可用于快速核算不同工况下的法兰载荷、螺栓应力、密封面比压，帮助设计人员快速完成方案迭代，减少重复建模与仿真的工作量。
