参考Ho229翼型设计的RC遥控飞翼结构

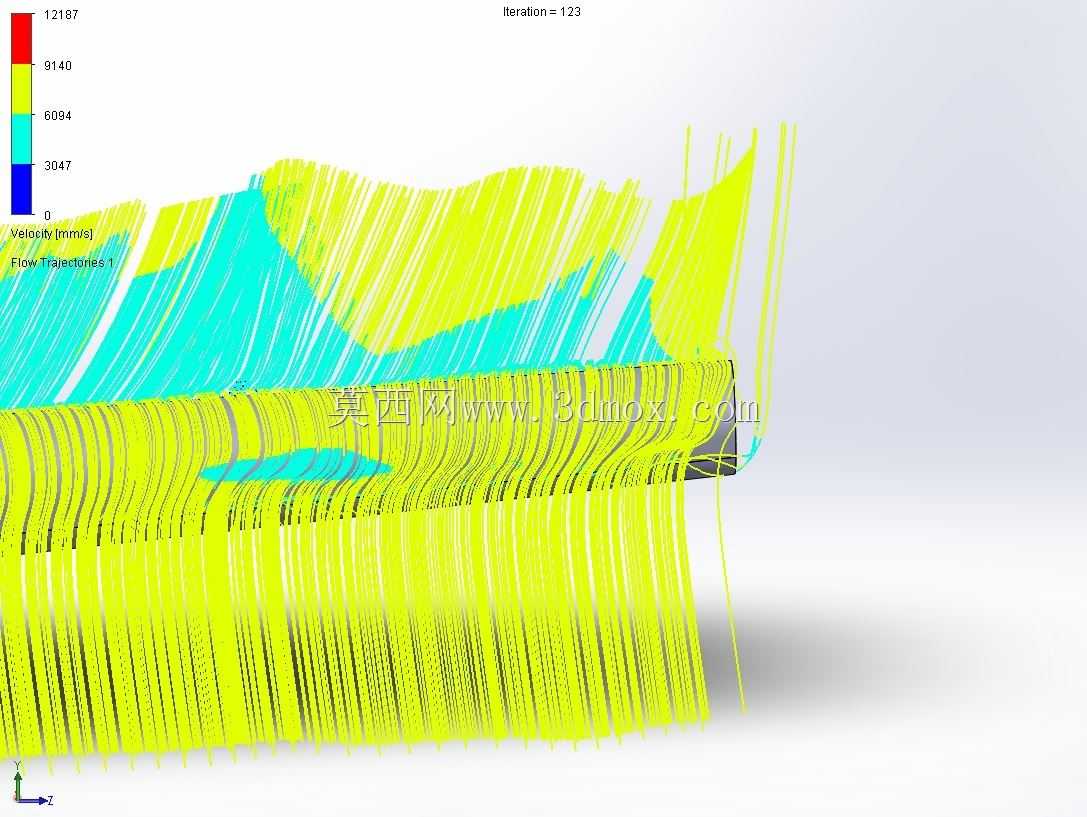

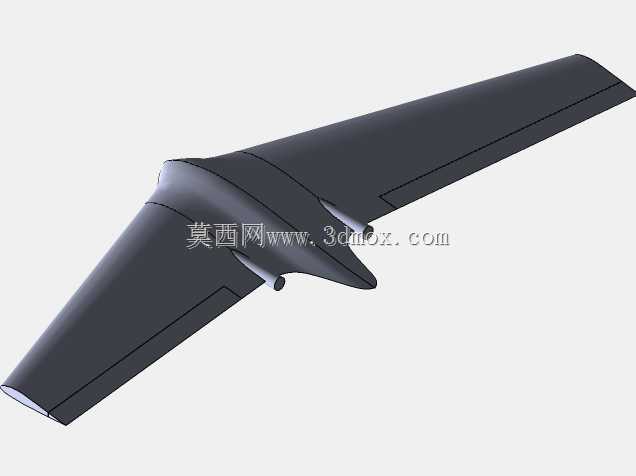

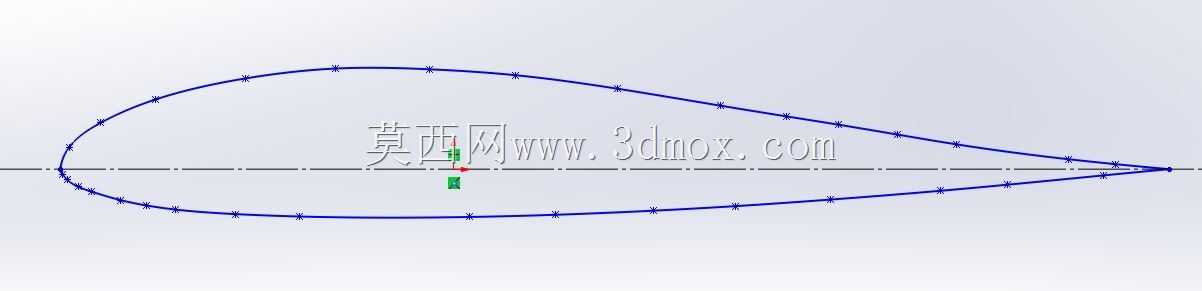

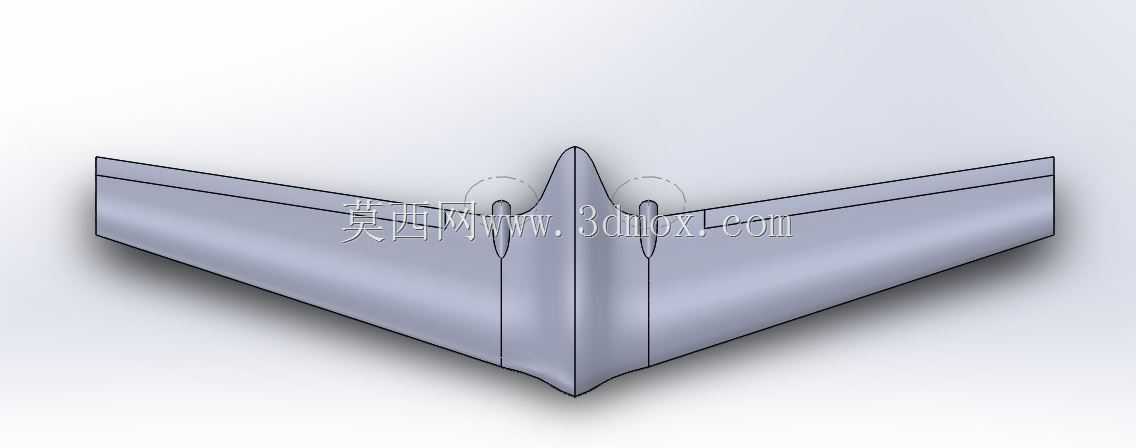

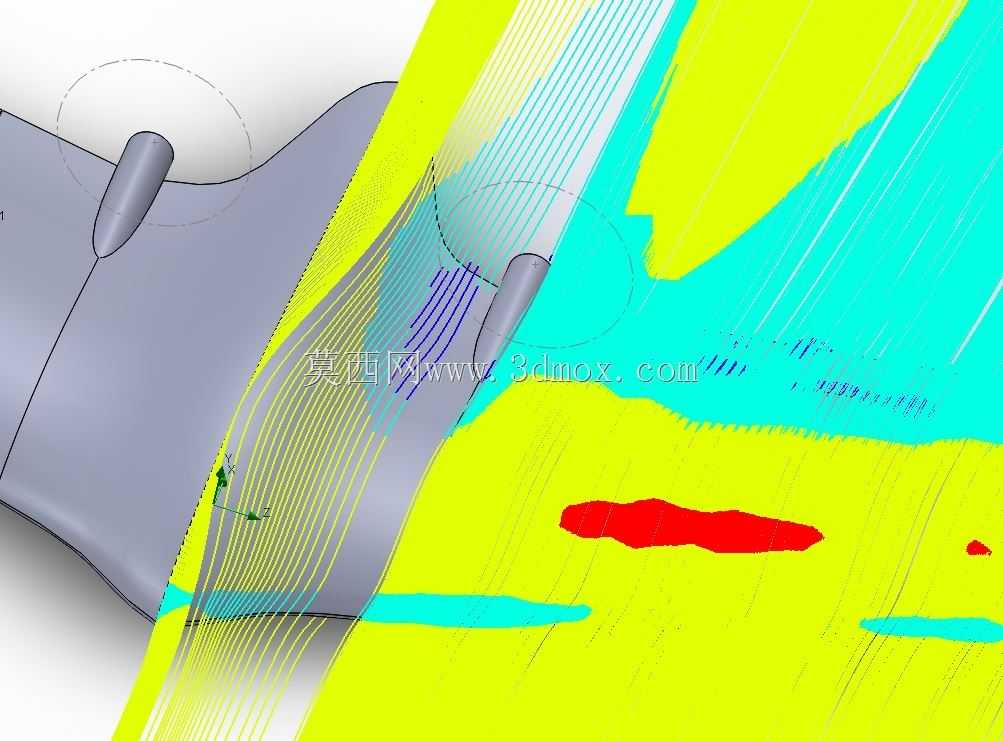

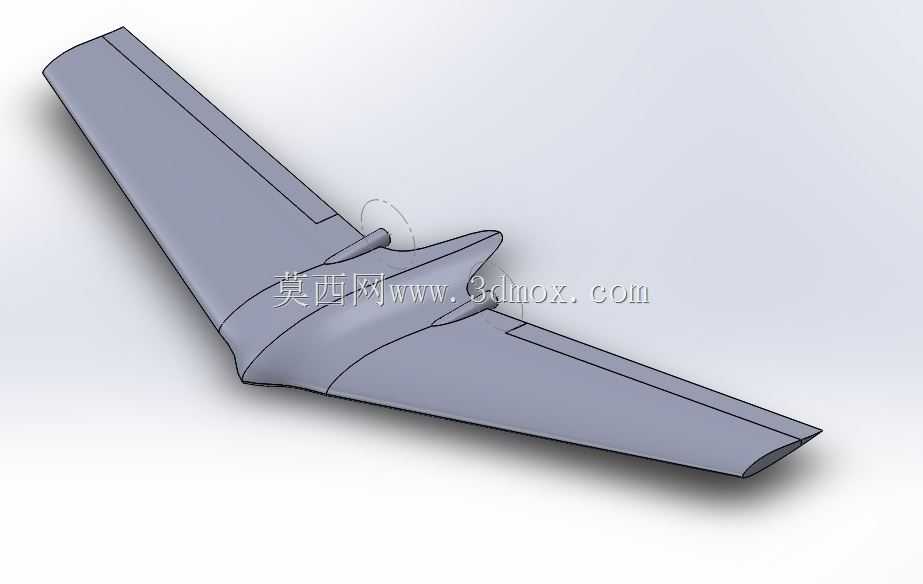

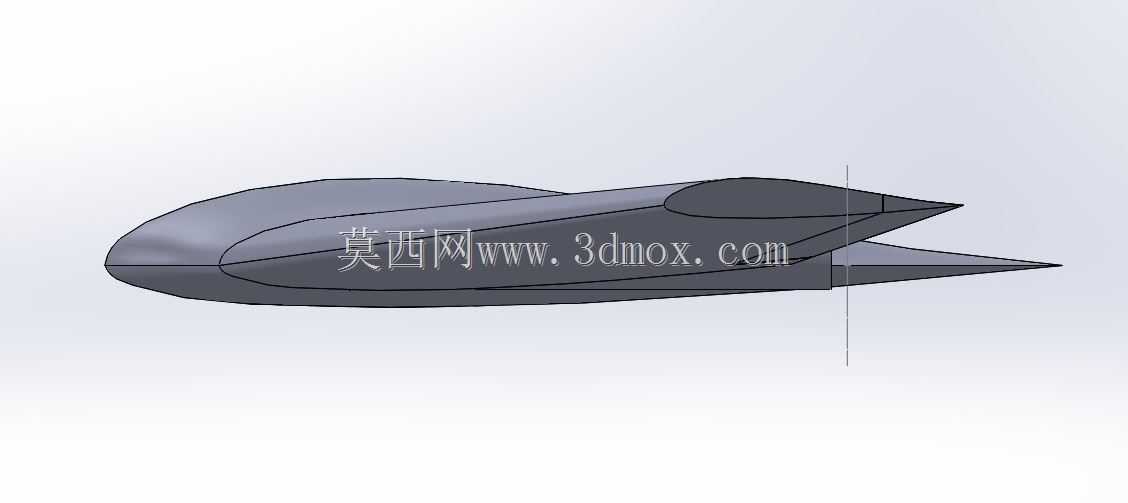

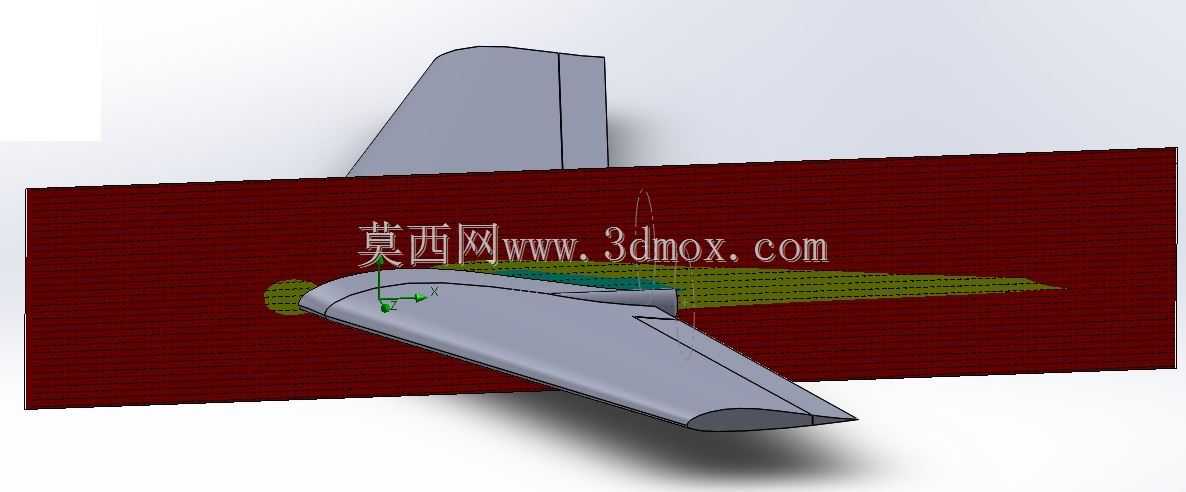

这款飞翼结构主要面向民用航模运动场景，适配个人爱好者自制遥控飞行器的使用需求，可作为小型RC飞翼的核心结构主体，搭配动力系统、遥控接收机与舵机后即可完成户外飞行作业，也可作为飞翼气动布局的教学验证载体，用于展示无尾飞翼的升力特性与操控逻辑。在实际使用中，该结构承担飞翼的整体承力功能，飞行过程中翼面直接承受气流升力与机动载荷，将受力均匀传递至中部动力安装位与设备舱区域，无需额外设计尾翼组件即可完成俯仰、滚转的全向操控，相比常规布局航模具备结构重量更轻、飞行阻力更小的优势，适合追求高速滑翔性能的航模飞行场景。产品采用无尾飞翼的一体化融合设计，翼身过渡区域做了连续曲面顺滑处理，避免翼身衔接处出现气流分离问题，翼型剖面参考经典飞翼的低速气动特性优化，在小迎角飞行状态下可维持较高的升阻比，同时降低失速临界速度，提升低速飞行时的操控稳定性；中部预留的凸起结构可直接安装动力电机与电子调速器，两侧翼面后缘预留舵面安装边界，可直接嵌入铰接舵面配合舵机完成操控动作，整体结构无突出的外置部件，可有效减少飞行过程中的寄生阻力。设计过程中优先兼顾了自制加工的可行性，整体翼面采用等厚渐变的曲面过渡，降低了板材切割与热成型的加工难度，爱好者可使用轻质泡沫、巴尔沙木或复合材料完成实体制作；翼展方向的尺寸比例经过气动模拟验证，重心位置匹配飞翼的静稳定要求，无需额外添加配重即可达到合理的重心区间，中部设备舱的空间边界可容纳常规尺寸的遥控接收机、锂电池与舵机走线，安装时无需对翼面结构做额外切削改造。外形尺寸方面，整体展弦比适配小型RC飞翼的使用需求，翼根处的厚度可满足结构承力要求，翼尖处逐步收薄以减少诱导阻力，翼面后缘的舵面宽度占比经过优化，可在小舵量下提供足够的操控力矩，避免大舵量飞行时出现姿态失稳问题；安装边界上，中部动力安装位的间距适配常用的外转子无刷电机尺寸，舵机安装槽的深度与宽度匹配标准9g航模舵机的规格，设备舱的内部净空可容纳常规容量的航模锂电池，整体结构的装配公差控制在合理范围，各部件安装后不会出现干涉问题，可直接完成整机的快速组装调试。
