视障辅助盲文打印设备结构设计

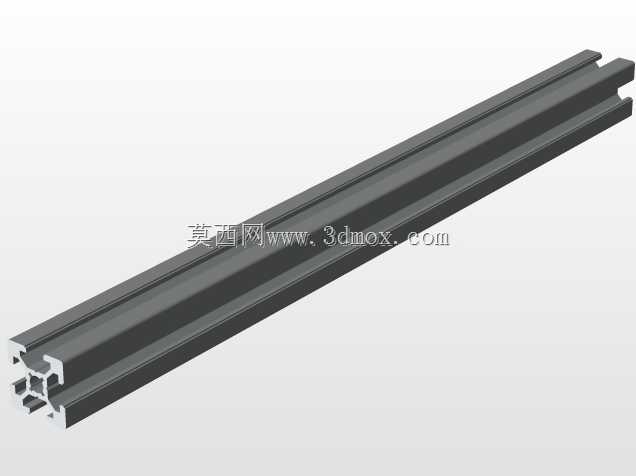

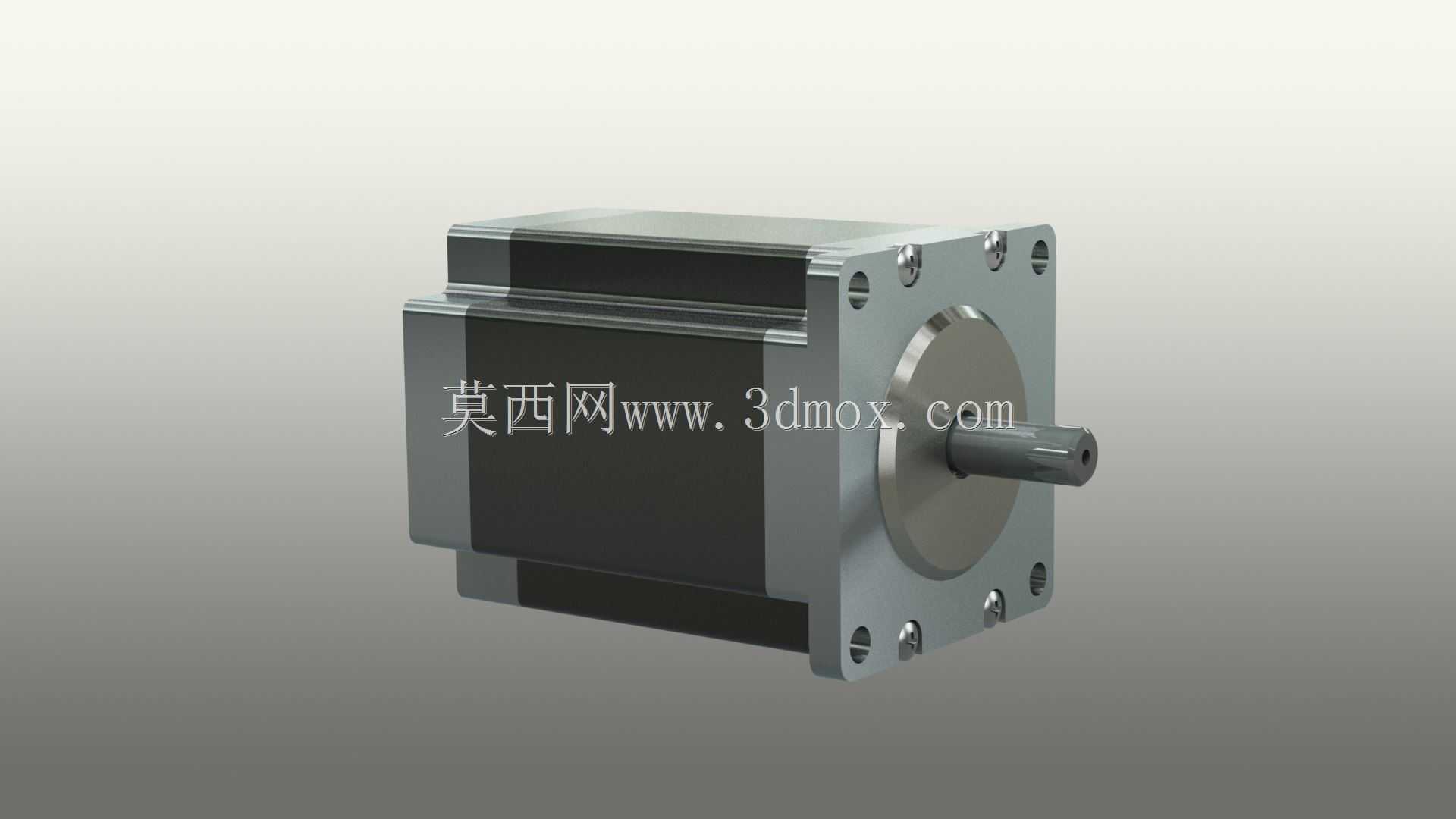

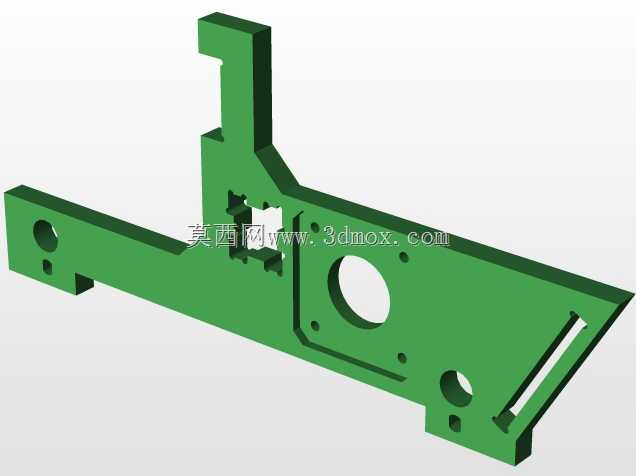

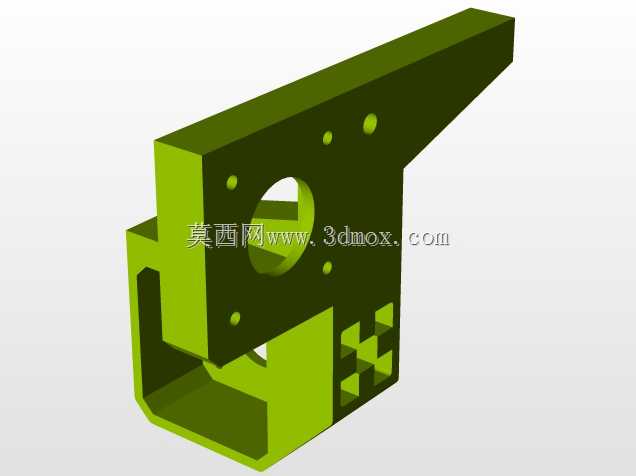

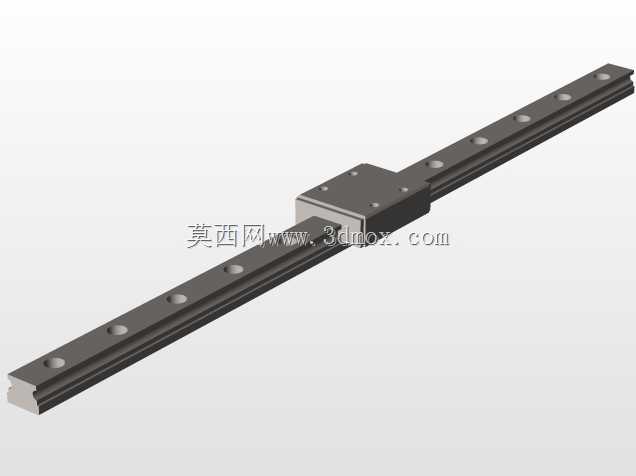

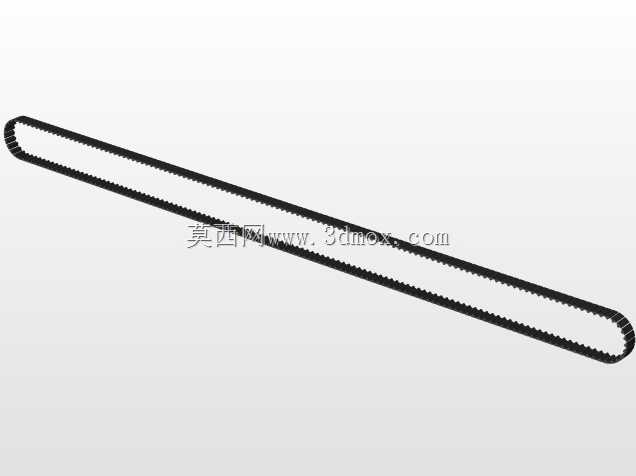

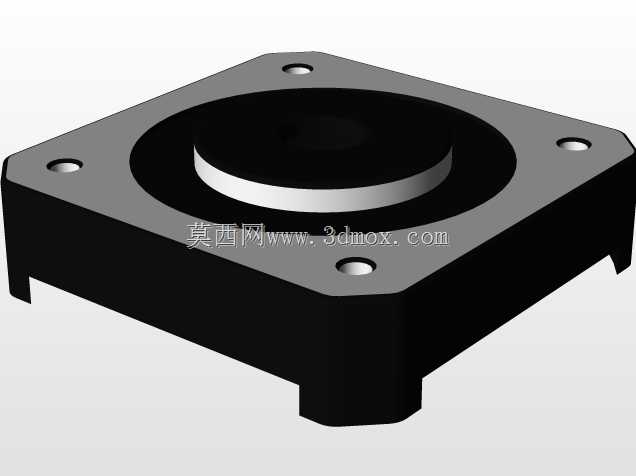

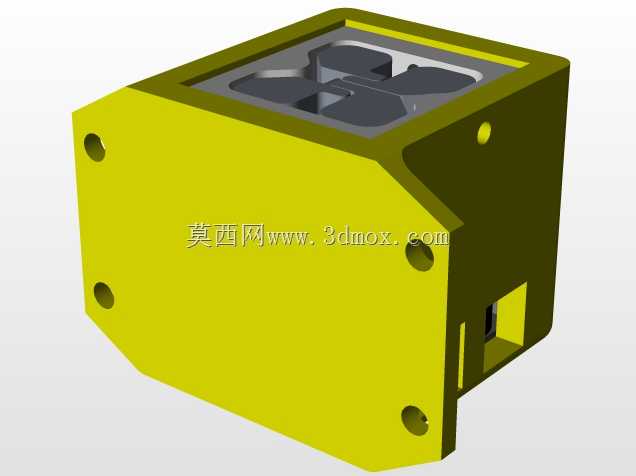

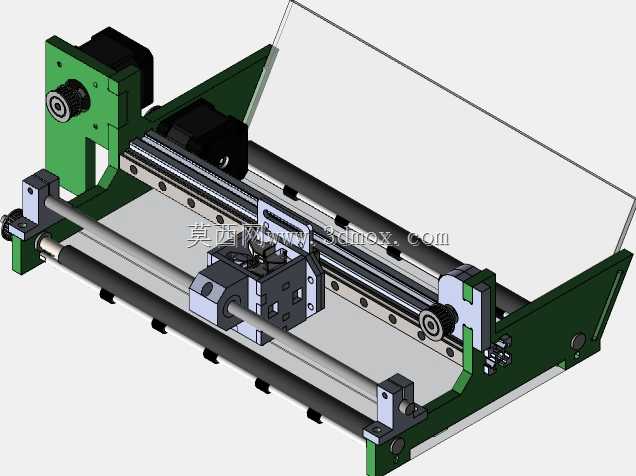

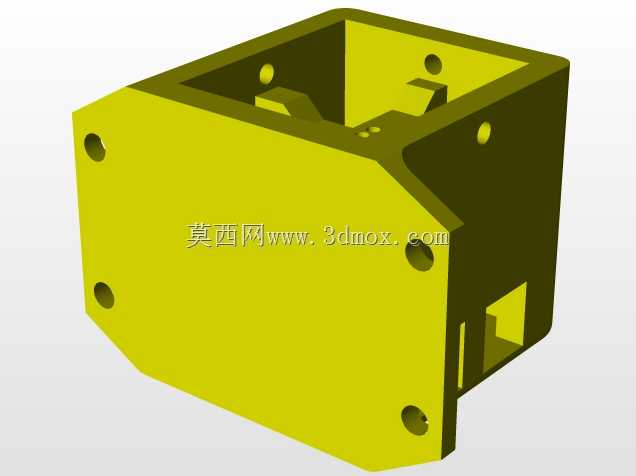

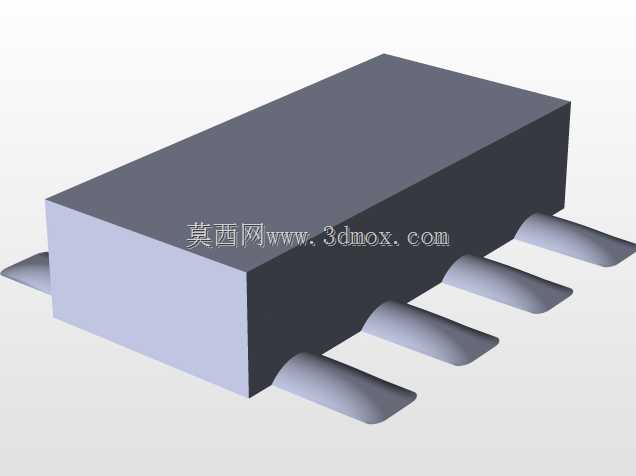

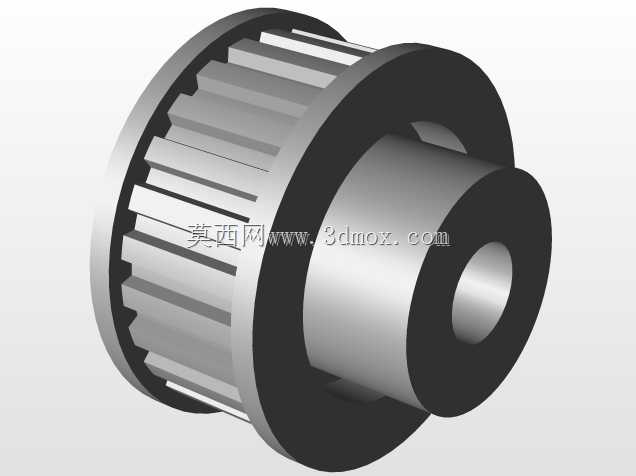

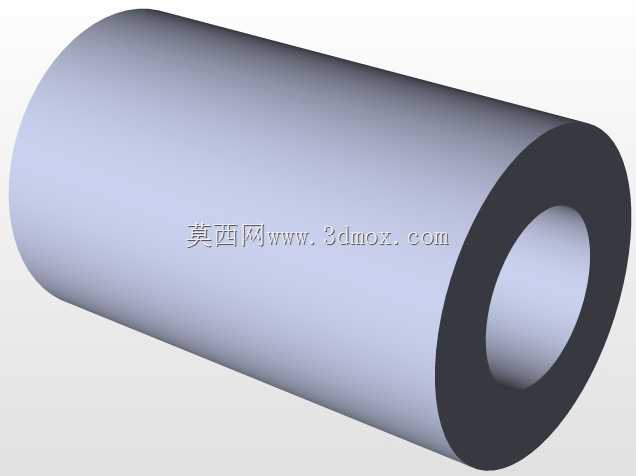

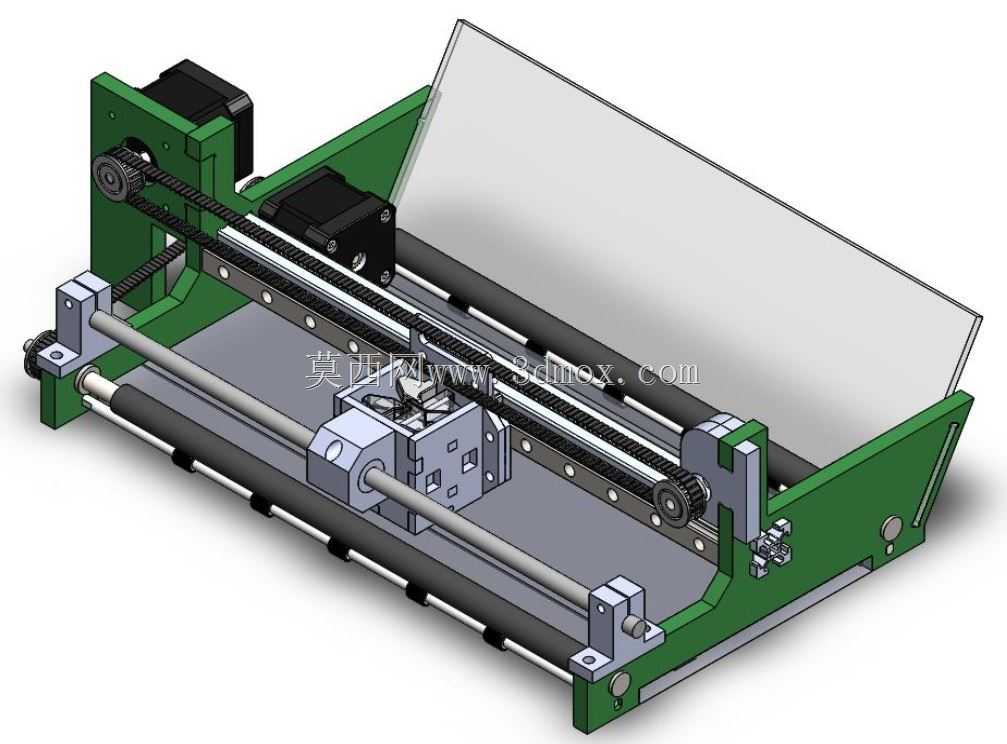

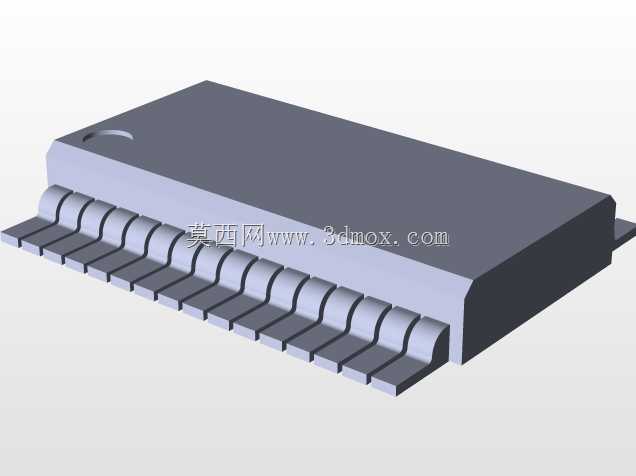

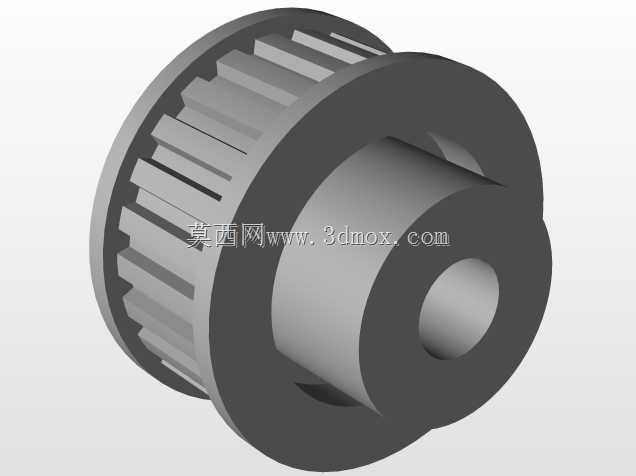

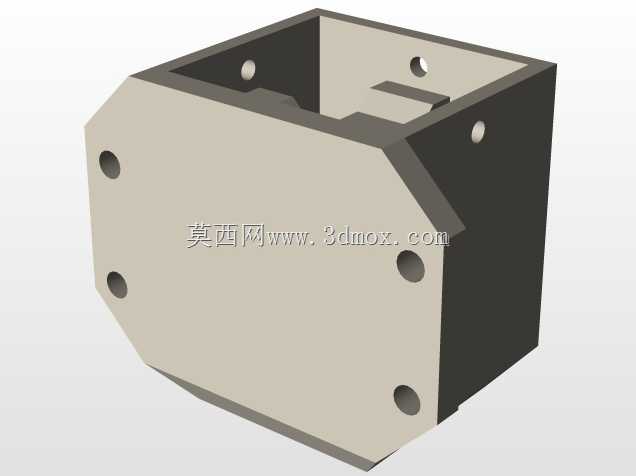

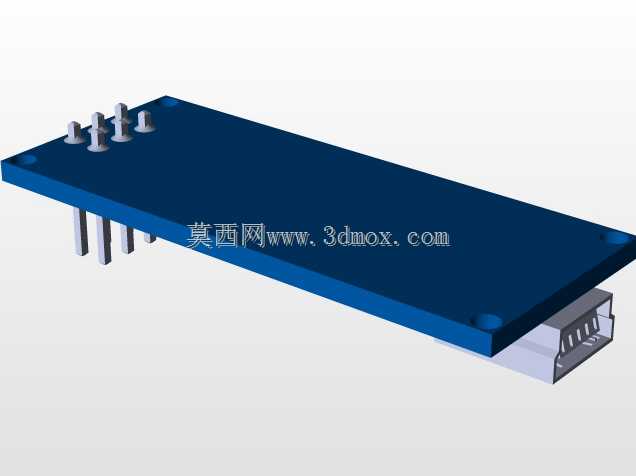

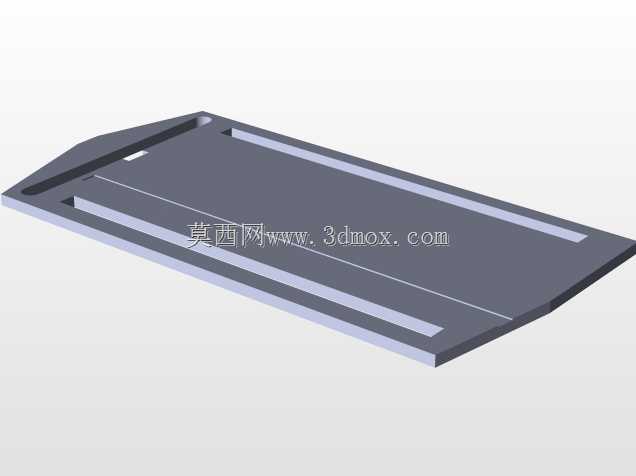

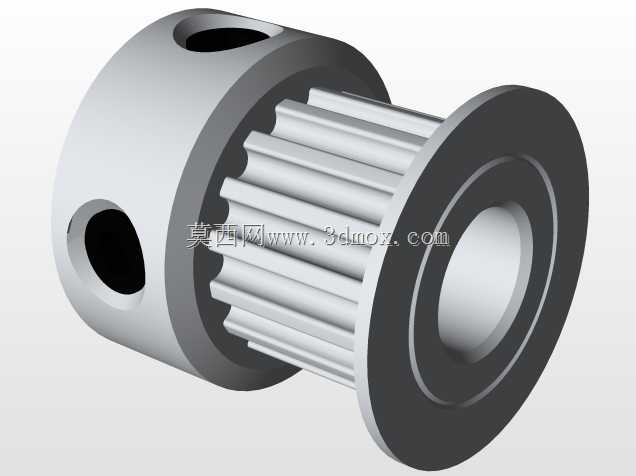

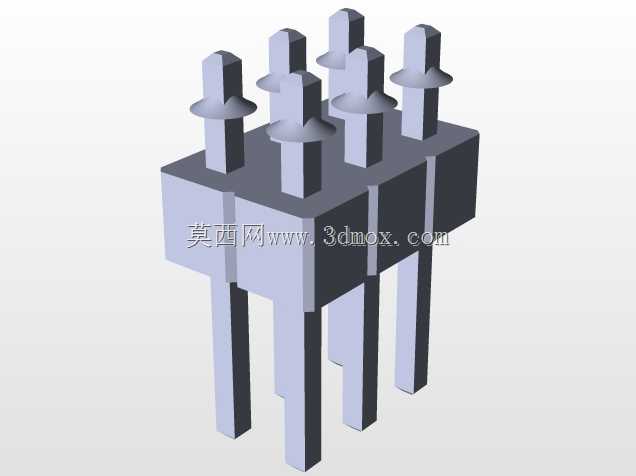

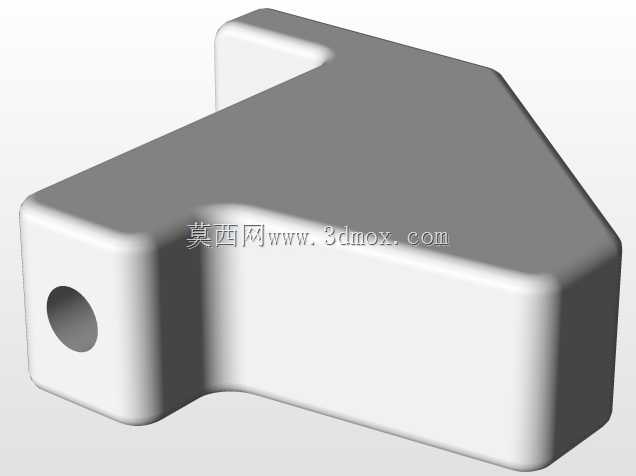

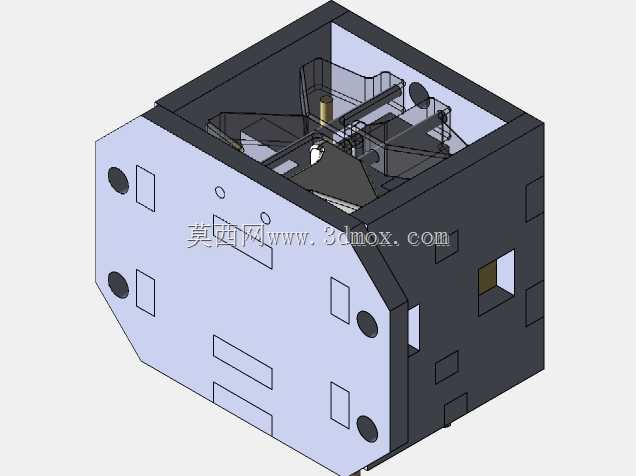

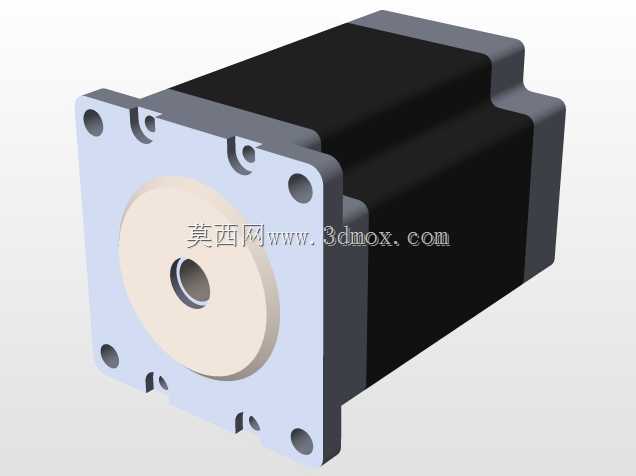

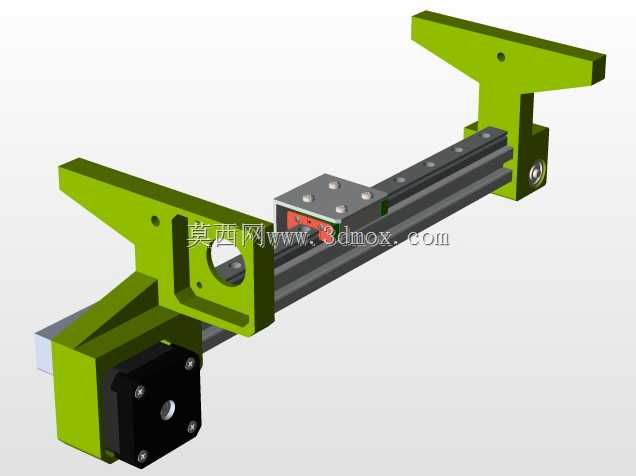

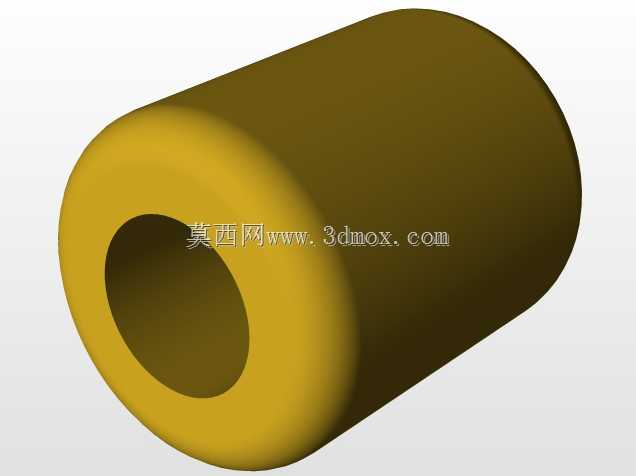

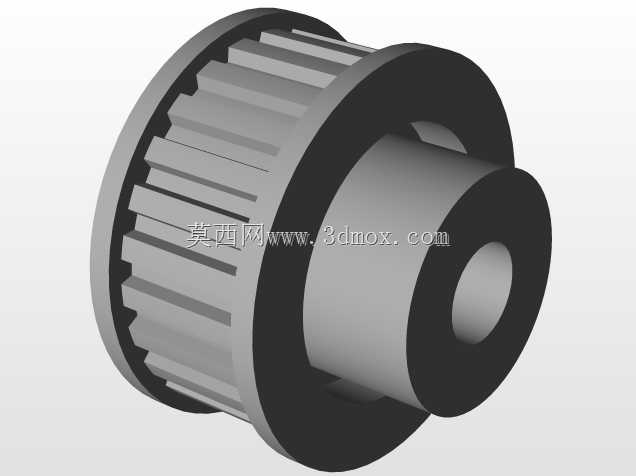

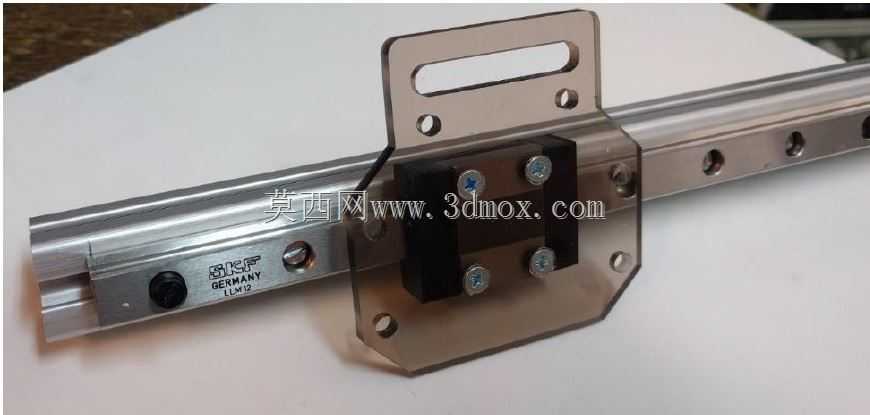

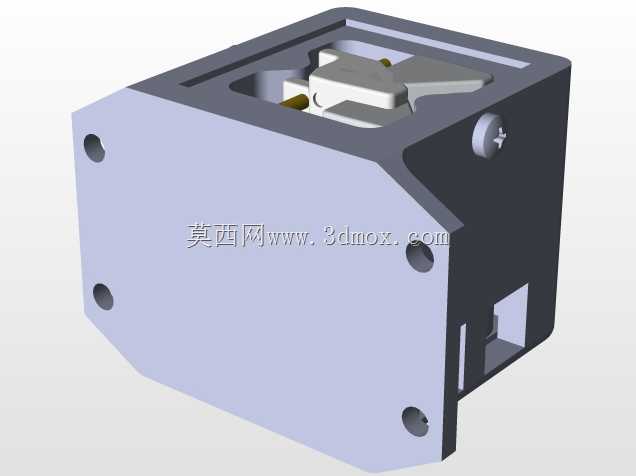

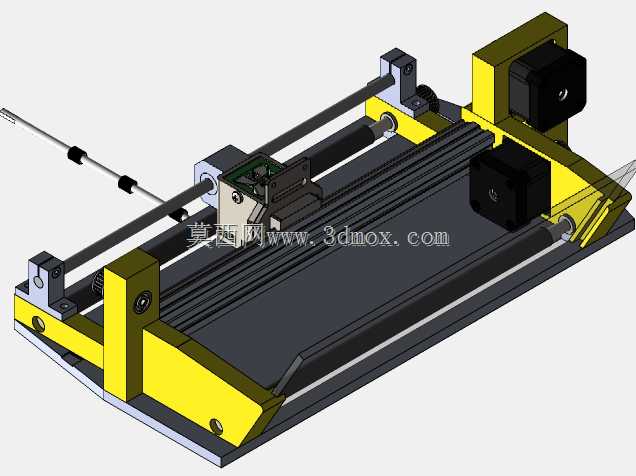

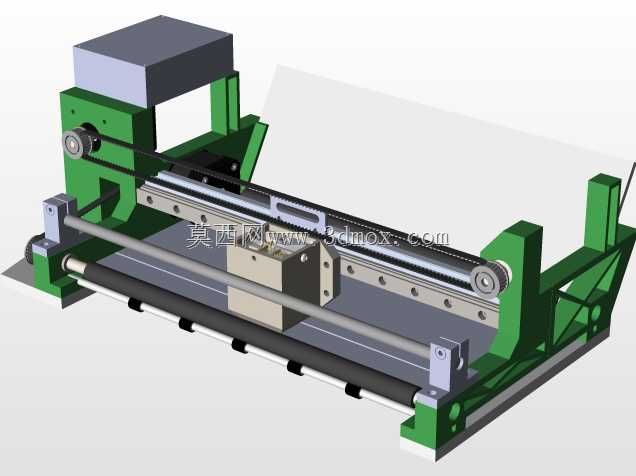

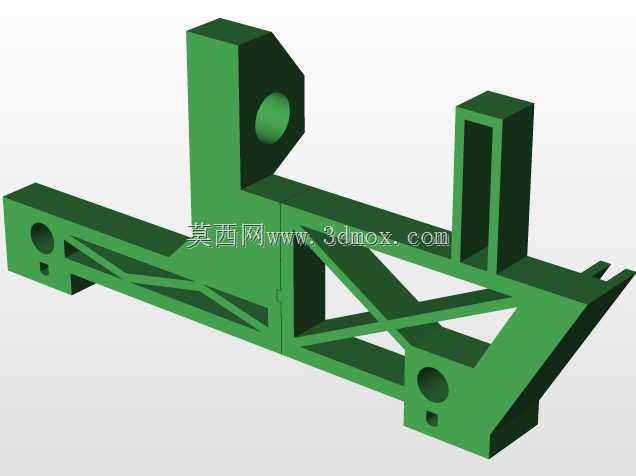

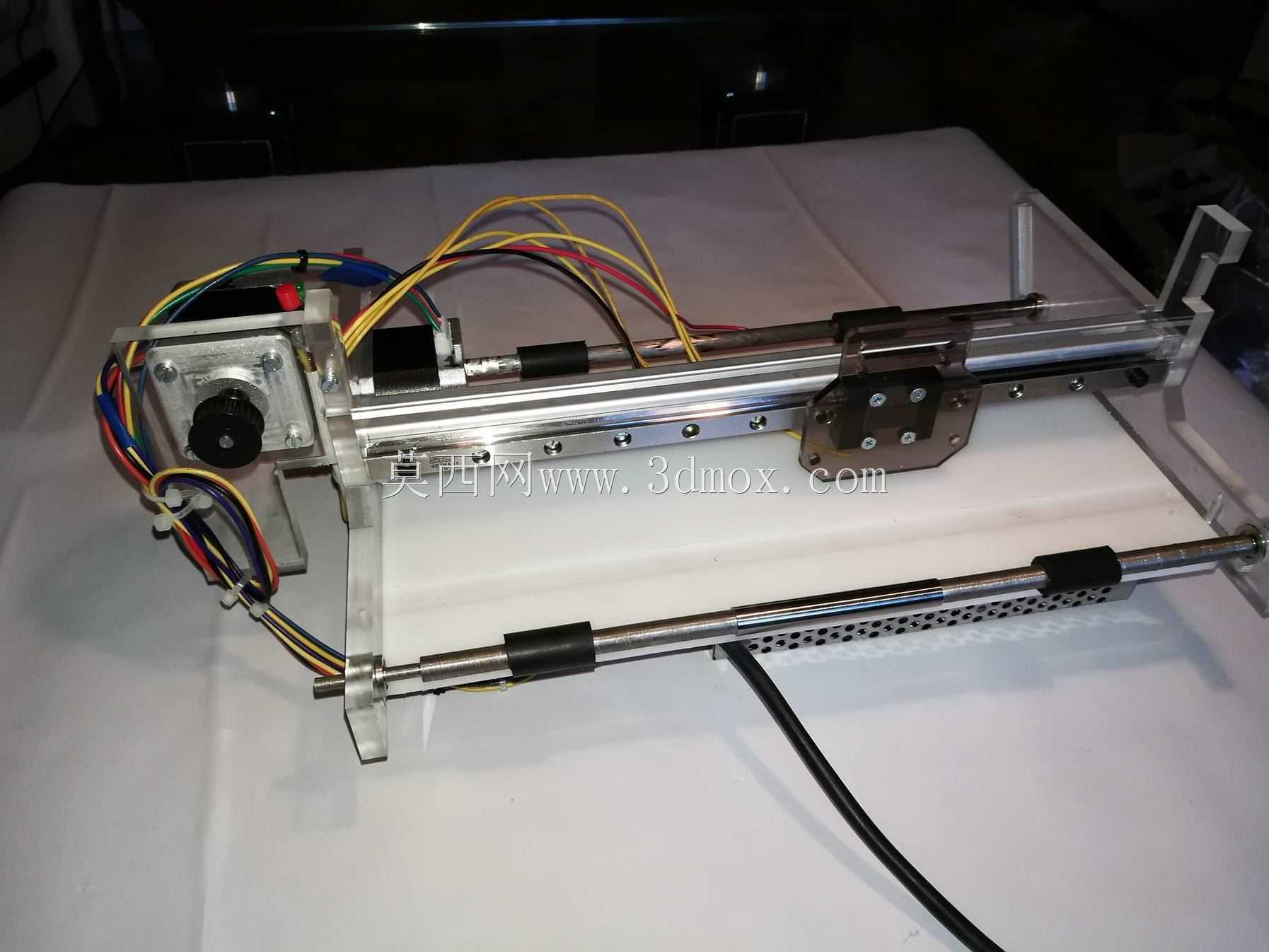

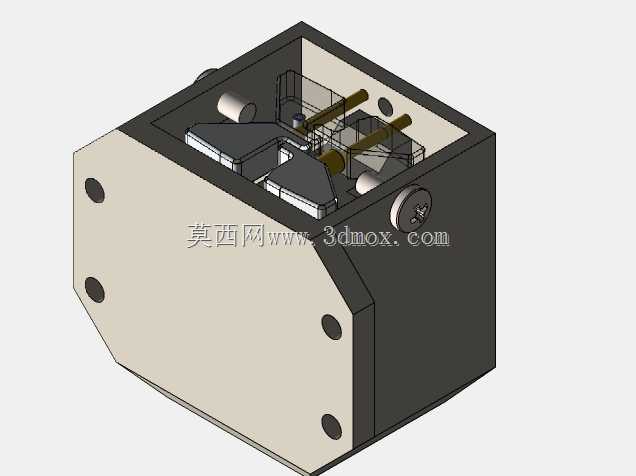

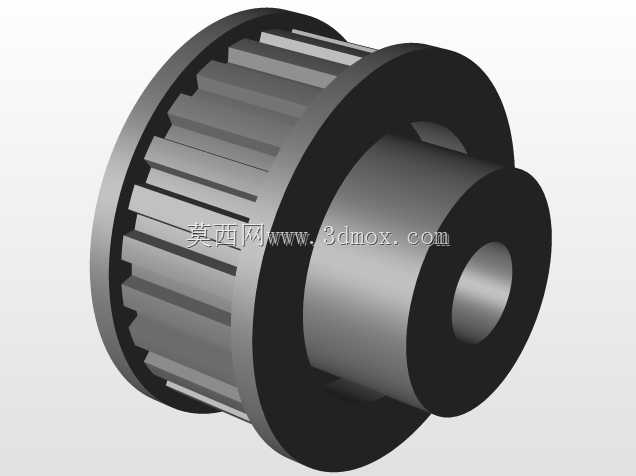

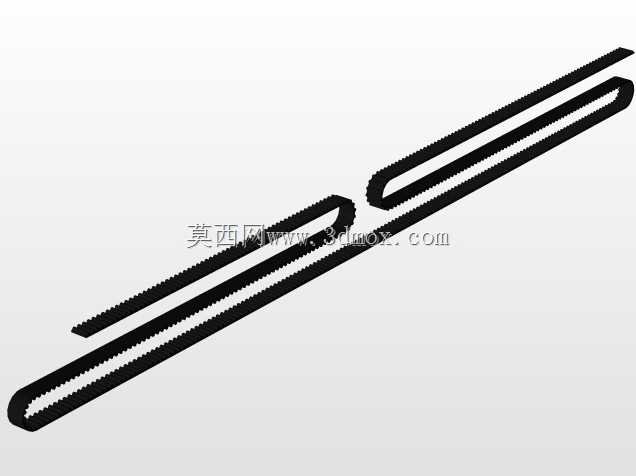

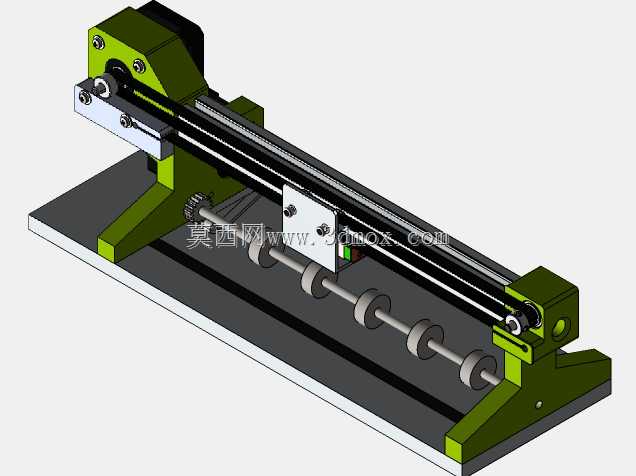

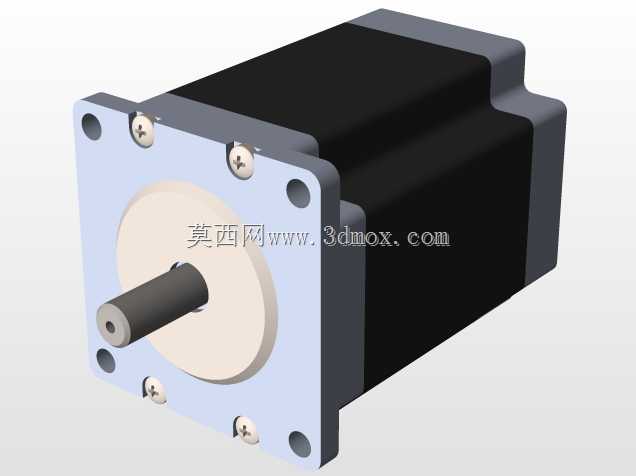

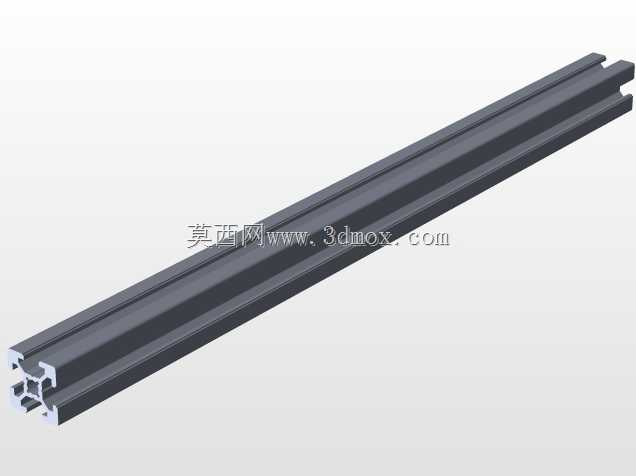

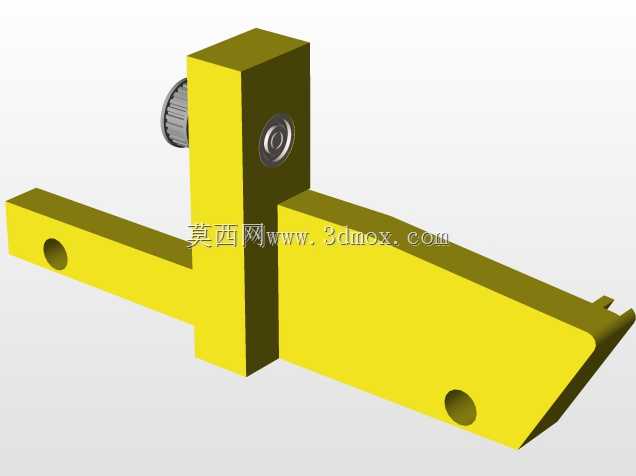

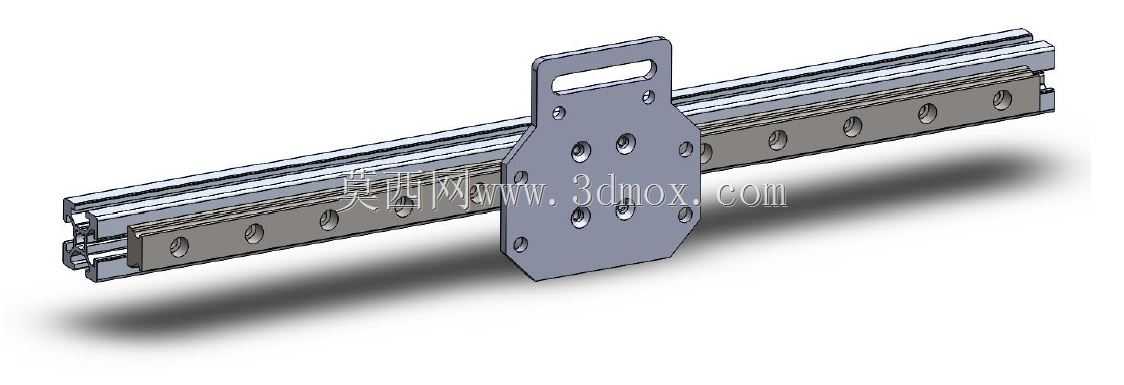

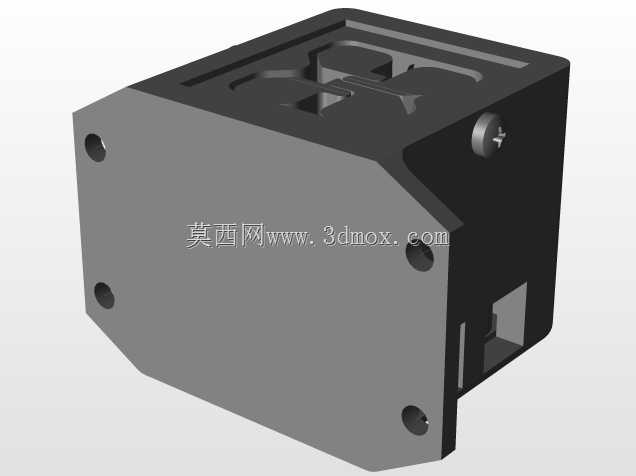

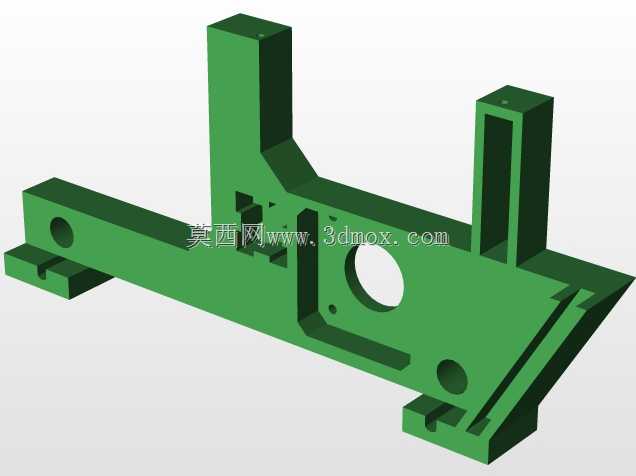

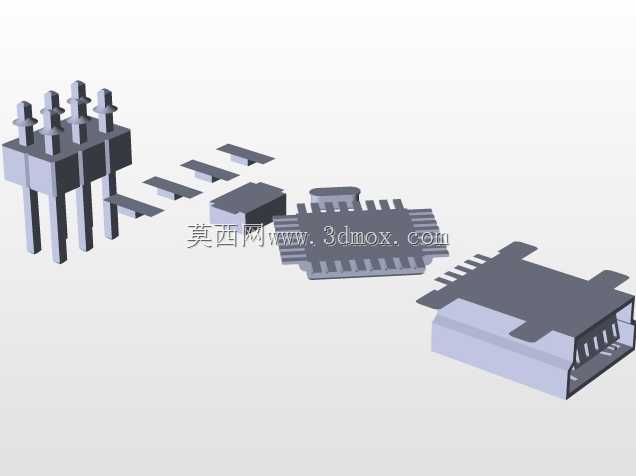

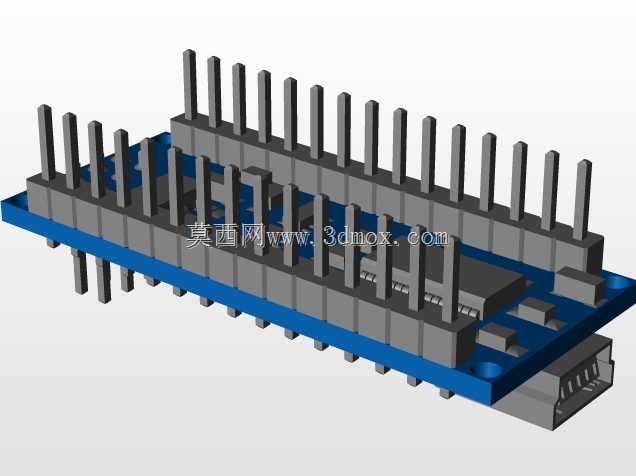

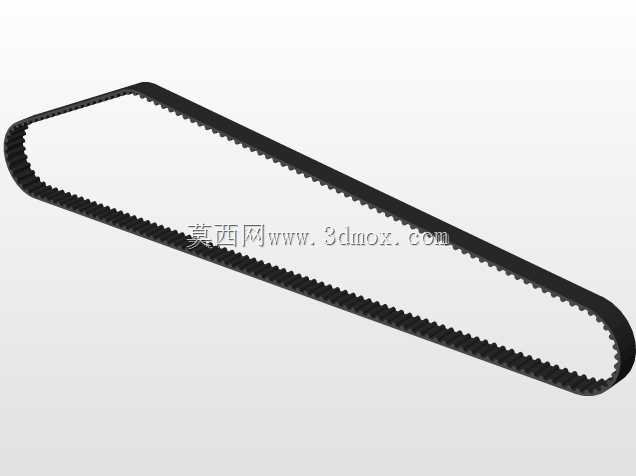

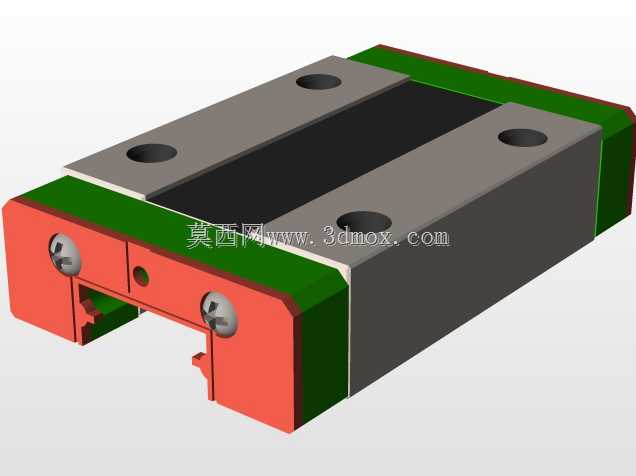

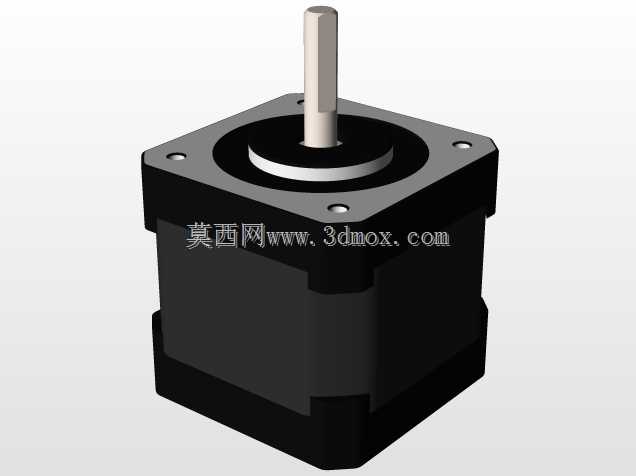

这款盲文打印设备主要面向特殊教育院校、视障群体服务机构、公共文化场所的盲文读物制作场景，解决传统盲文印制设备成本高、小型场景适配性不足的痛点，可完成单页盲文文本的点位压印输出，为视障人群提供可触摸的纸质阅读载体，填补小型化、低成本盲文制作设备的应用空白。设备整体采用卧式线性布局，核心执行单元依托双光轴导轨搭建滑动承载平台，压印执行组件安装在可沿导轨横向移动的滑台上，配合纵向走纸机构实现逐行逐点的盲文点位压印动作，走纸通道采用上下平行辊轴结构，可适配常规厚度的盲文专用打印纸，走纸过程中通过辊轴的压紧力保证纸张进给精度，避免点位偏移影响盲文识别准确率。驱动部分采用步进电机作为动力源，通过同步带传动将动力传递给滑台传动组件，可精准控制滑台的横向移动距离，保证每个盲文点位的横向间距符合国家盲文印制标准，压印头采用可伸缩的点状冲头结构，通过电磁驱动控制冲头的下压与抬升，精准在纸张上压出符合触觉识别要求的凸起点位，整套传动结构的重复定位精度可控制在0.1mm以内，避免出现点位连点、缺点的问题。设计过程中优先考虑设备的易维护性与使用成本，整体框架采用标准铝型材与钣金件拼接组装，无需复杂的一体成型结构，零部件的通用化率较高，后期更换易损件无需定制特殊配件；电路部分预留了开源控制板的安装位，可适配常规的开源控制方案，方便使用者根据实际使用需求调整打印幅面、点位压印力度等参数。设备的外形尺寸适配常规桌面放置场景，整体宽度控制在A4纸幅面的横向长度范围内，安装时仅需预留走纸方向的前后延伸空间即可，无需额外的大型安装基座，底部预留的固定孔位可将设备固定在工作台面，避免运行过程中因传动振动出现位置偏移，走纸入口与出口均做了圆角导纸结构，防止进纸过程中出现卡纸、纸张折边的问题，设备侧面预留了接线与散热开口，可保证长时间连续运行时驱动电路与电机的散热需求，避免过热导致的运行故障。
