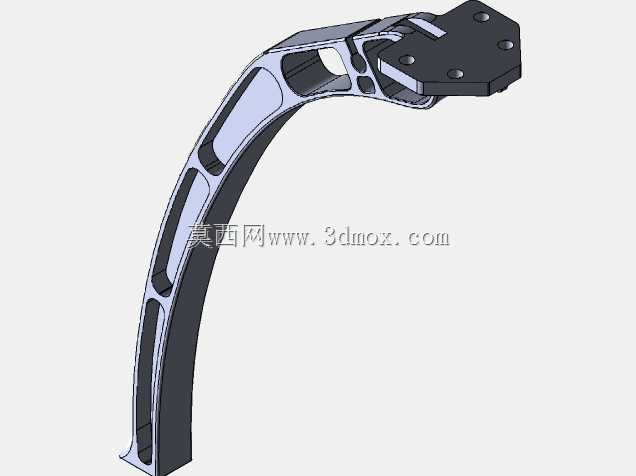

四轴无人机F450机架弧形机臂结构设计

这款弧形机臂结构是专为四轴消费级航拍无人机设计的核心承载部件，主要应用于中小型多旋翼无人机的机架组装场景，承担连接中心飞控安装板与末端动力组件的核心作用，是无人机机架系统中传递动力载荷、保障飞行结构稳定性的关键构件。在实际飞行作业中，该机臂一端固定在无人机中心机架的安装位上，另一端用于安装无刷电机、螺旋桨以及电调等动力部件，飞行过程中需要持续承受螺旋桨旋转产生的升力、机动飞行时的交变扭矩以及突发气流冲击带来的瞬时载荷，其结构强度与重量平衡直接决定了无人机的飞行稳定性、续航表现与抗风能力。

在功能特性设计上，这款机臂采用了仿生弧形轮廓设计，区别于传统直臂结构，弧形走向能够更好地分散动力端传递来的集中应力，避免直角连接处出现应力断裂风险，同时弧形轮廓能够优化机臂区域的气流走向，减少螺旋桨下洗气流与机臂碰撞产生的紊流干扰，提升动力输出效率。结构上采用了镂空减重的加强筋布局，在机臂主体内部沿受力方向设置多道纵向加强筋，同时在非主要受力区域开设规则的减重镂空槽，在保证结构刚性满足飞行载荷要求的前提下，最大限度降低构件自身重量，减少无人机的无效负载，提升续航时长。机臂与中心板连接的一端采用了多安装孔位的法兰式固定结构，预留的多个螺栓安装位能够实现与中心机架的多点牢固锁紧，避免飞行过程中出现机臂松动移位的问题，安装孔位的间距与孔径完全匹配主流F450机架的通用安装标准，具备良好的互换性，可直接替换同规格的损坏机臂。机臂末端的动力安装位设置了适配主流22系列无刷电机的安装孔距，能够直接固定电机底座，无需额外加装转接件，同时预留了电调走线的内嵌空间，可将动力线材收纳在机臂的镂空槽内，避免线材外露干扰螺旋桨旋转，也让整机布线更加整洁规整。

在安装边界与尺寸适配方面，该机臂的整体弧度与长度完全适配F450规格四轴无人机的机架轴距要求，安装后四个机臂末端的螺旋桨旋转平面不会出现重叠干涉，机臂自身的截面尺寸经过优化，既不会因为过宽遮挡过多下洗气流，也不会因为截面过窄导致结构刚性不足。安装时仅需通过标准螺栓将机臂连接端与中心板对应孔位锁紧，再将电机固定在末端安装位、完成线材收纳即可完成组装，整体装配逻辑简单，维护更换便捷，能够满足航拍爱好者日常组装、维修无人机机架的使用需求，在日常休闲航拍、短途航拍摄影作业等场景下都能提供稳定可靠的结构支撑。
