紧凑型四旋翼多旋翼航拍飞行器结构设计

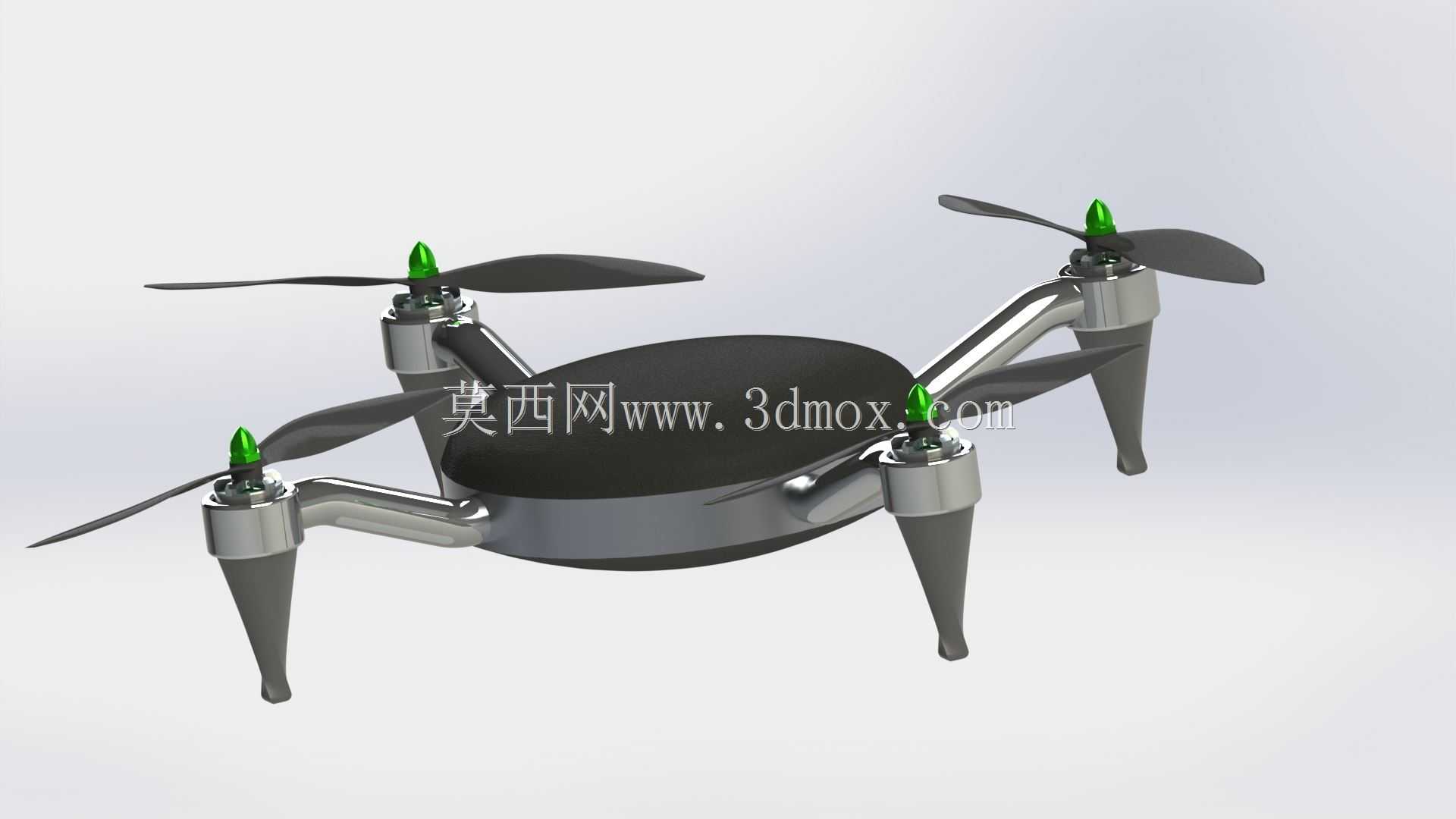

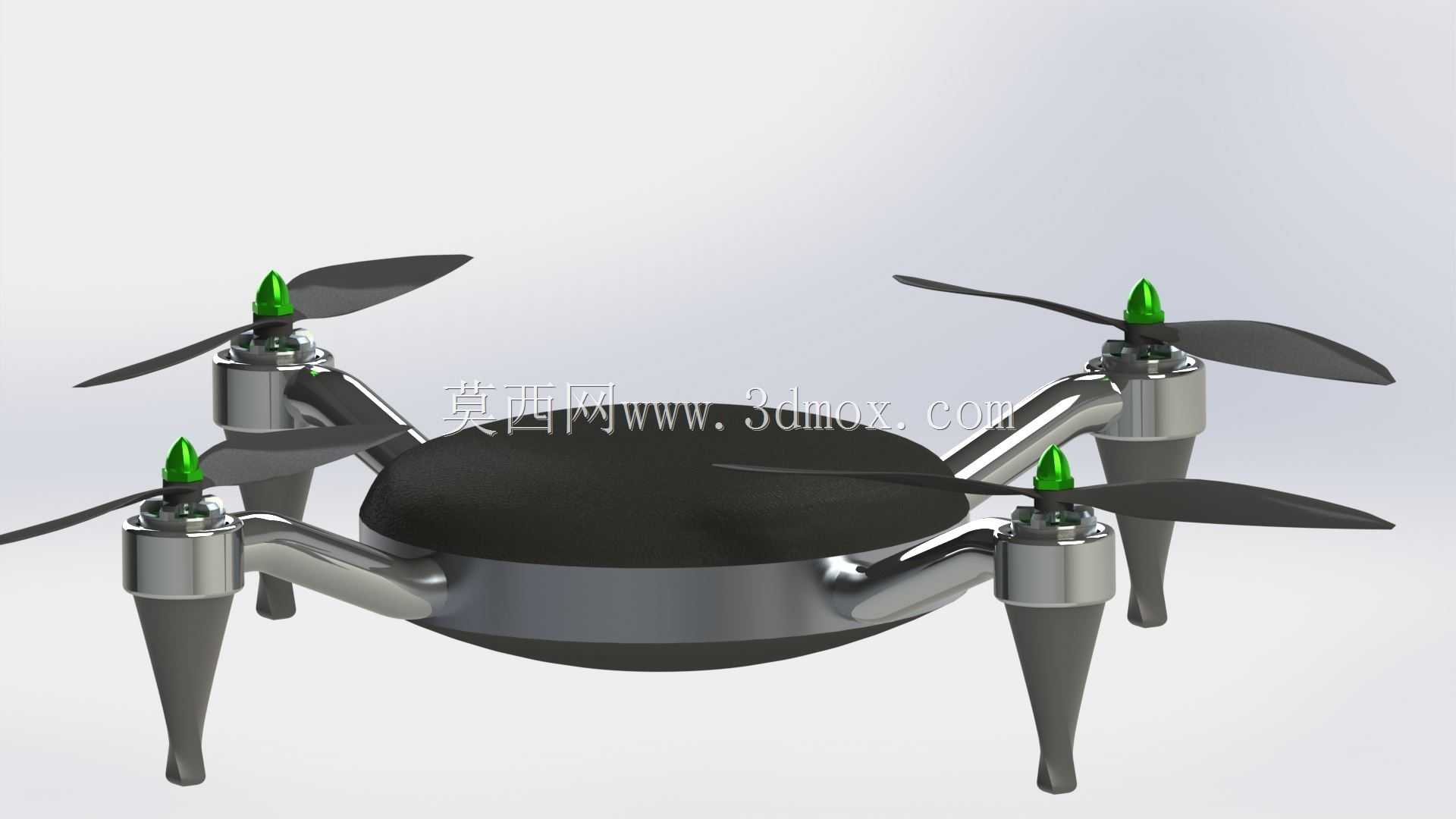

这款四旋翼飞行器的结构设计，核心面向近景低空作业场景打造，可适配日常航拍取景、小型场地巡检、轻量载荷投送等多种民用作业需求，整体结构围绕紧凑便携、飞行稳定、维护便捷的核心目标展开设计。从实际用途来看，该结构预留了通用载荷安装位，可搭载轻量化摄像模组、环境监测传感器等小型功能模块，满足普通消费级用户的航拍创作、户外爱好者的短途航飞体验，也可适配小范围园区巡检、农林地块简易观测等轻量作业场景，无需复杂的组装调试即可快速投入使用。在功能特性层面，该四旋翼结构采用X型旋翼布局，四个旋翼支臂呈对称分布，旋翼旋转时的扭矩可通过对角旋翼的转向差实现自然抵消，无需额外的尾桨结构即可维持飞行姿态稳定，降低了结构复杂度与飞行控制的调校难度；机身主体采用圆润的一体化上盖设计，可有效降低飞行过程中的风阻，同时对内部的飞控模块、电池、信号接收组件形成完整防护，避免飞行过程中扬尘、水汽对核心电子元件造成侵蚀；机臂与机身主体采用刚性连接结构，搭配锥形起落支脚，既可以在降落时形成稳定支撑，缓冲落地冲击，也能避免旋翼在起降过程中触碰地面造成桨叶损坏。从设计思路来看，该结构优先平衡了飞行稳定性与便携性，整体尺寸控制在手掌可持握的范围内，旋翼支臂无折叠结构，减少了活动连接部件带来的结构间隙与松动风险，提升了长期使用的结构可靠性；旋翼电机安装位采用下沉式设计，电机轴线与机身重心平面保持齐平，可有效降低飞行过程中的整机震动，提升飞行姿态的控制精度，也能减少航拍画面的果冻效应。在外形尺寸与安装边界层面，该结构的旋翼旋转直径控制在300毫米以内，机身主体最大直径约150毫米，整机高度不含桨叶约80毫米，起落支脚的支撑跨度约120毫米，可在平整的硬质地面完成稳定起降；内部安装腔预留了标准尺寸的飞控板、锂电池、电调模块的安装位，各部件的走线槽沿机臂内部预留，可避免线材外露干扰旋翼转动，同时也让整机外观更加简洁规整；桨叶采用快拆式安装结构，无需额外工具即可完成桨叶的更换维护，日常携带时也可快速拆卸桨叶进一步缩小收纳体积，适配普通背包的收纳空间。
