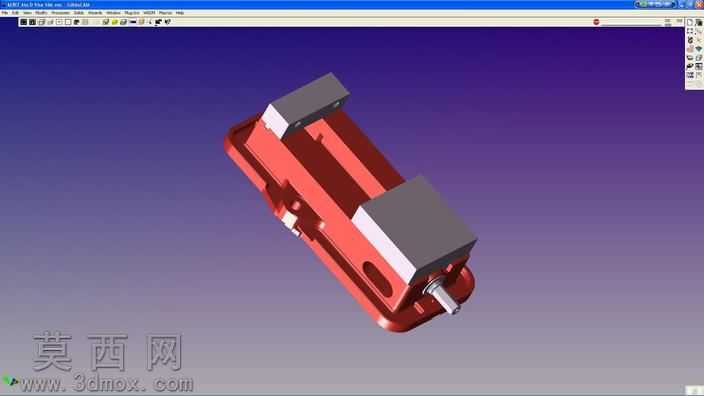

标准精度6°库尔特无爪角度虎钳三维建模

本次建模的是标准精度6°库尔特无爪角度虎钳，整体建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，在三维建模软件中首先完成基准坐标系的搭建，以虎钳底座的安装底面作为全局基准面，依次拆分出固定钳身、活动钳身、角度调节基座、进给丝杆、锁紧压块等核心零部件的独立建模流程。建模过程中对底座的燕尾导轨结构做了精准还原，导轨的倾斜角度严格匹配6°的设计参数，导轨面的配合公差在建模时预留了合理的装配间隙，确保活动部件在虚拟装配后可实现顺畅的角度调节与进给动作。材质渲染阶段，针对虎钳不同部件的实际材质做了区分设置：钳身主体采用铸铁材质参数，还原铸铁表面哑光磨砂的金属质感，表面添加了细微的铸造纹理与使用磨损痕迹，提升模型的真实感；活动压块采用调质钢材材质，表面设置为经过磨削加工的亮面金属效果，边缘做了微小的倒角处理，还原机加工零件的工艺特征；进给丝杆部分添加了螺纹细节建模，表面做了发黑处理的材质效果，丝杆端部的旋转手柄做了滚花纹理的细节刻画，还原手动操作部件的防滑结构特征。结构设计上，这款无爪角度虎钳区别于普通平口钳的核心结构在于其角度调节基座，基座与固定钳身之间通过弧形导轨配合，可实现0至6°范围内的角度倾斜调整，建模时完整还原了弧形导轨的定位卡槽与锁紧结构，清晰展示了角度调整后锁紧固定的机械逻辑；无爪的钳口设计采用平压式装夹结构，压块表面预留了可更换软钳口的安装槽位，可适配不同材质工件的装夹需求，避免装夹过程中损伤工件表面。整体装配完成后，对虎钳的活动行程做了运动仿真验证，确保丝杆进给行程、角度调节范围均符合实际产品的参数要求，各零部件之间不存在干涉问题，模型可直接用于工装方案展示、机加工教学演示、装配工艺模拟等场景，完整还原了这款工业级角度虎钳的结构特征与功能特点。
