双Fanuc机器人焊接工作站三维设计

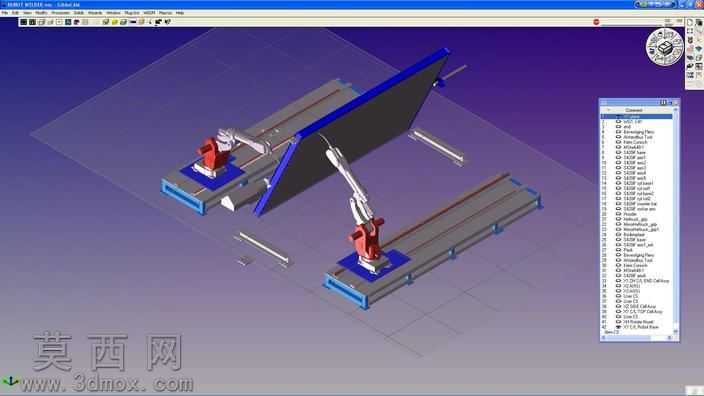

本套三维设计作品围绕双Fanuc 420SI机器人焊接规模化桥节的作业需求搭建，在三维建模过程中严格参照真实工业焊接单元的布局逻辑，对整套工作站的各组成部分进行1:1比例的参数化建模。首先完成两台Fanuc 420SI焊接机器人的本体结构还原，精准复刻机器人各关节轴的转动副结构、末端焊枪安装接口的尺寸特征，建模时为每个运动关节预留合理的运动间隙，确保后续可直接导入仿真环境进行焊接路径的模拟验证。针对桥节焊接的工装定位部分，建模时采用长条形导轨式变位基座设计，基座主体采用型钢焊接结构的建模逻辑，表面赋予哑光金属材质，还原真实焊接工装的厚重质感，基座上设置可调节的工件定位挡块与压紧机构，定位面经过平面度的结构校验，能够满足大尺寸桥节工件的装夹定位需求。两套机器人分别布置在工装两侧的滑动底座上，滑动底座与地面导轨配合，建模时还原导轨的线性导向结构、滑块的安装配合关系，滑动底座可带动机器人沿工件长度方向移动，拓展机器人的作业覆盖范围，适配长尺寸桥节工件的多焊缝连续焊接需求。工作站中部设置立式防弧光挡板，挡板采用框架加深色防弧光板材的结构建模，框架赋予金属方管材质，挡板表面赋予半透明深色阻燃材质，既能够阻挡焊接弧光对另一侧作业区域的干扰，也不会完全遮挡操作人员的观测视线。整套模型在材质渲染上区分不同部件的质感：机器人本体采用工业机器人标志性的红灰配色哑光漆面材质，导轨与基座采用氧化发黑的金属材质，焊枪部分采用铜质导电嘴加黑色绝缘护套的材质区分，防弧光挡板采用磨砂半透明材质，地面赋予工业环氧地坪的浅灰色哑光材质，整体渲染效果贴近真实焊接车间的场景质感。设计过程中充分考虑双机协作的作业安全，两台机器人的作业范围经过空间干涉校验，预留足够的安全作业距离，滑动底座的行程设置硬限位结构，避免设备运行过程中发生碰撞，同时工件装夹位置的高度经过人机工程学校验，方便操作人员完成工件上下料操作。整套模型的结构层级清晰，各部件可单独拆分编辑，既可以用于焊接工作站的方案展示、布局验证，也可以作为自动化焊接产线设计的参考案例，帮助设计人员快速完成双机器人焊接方案的初步搭建与调整。
