22.5英寸铝制卡车车轮总成三维设计

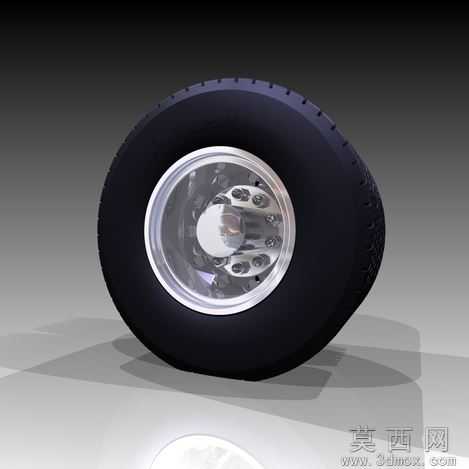

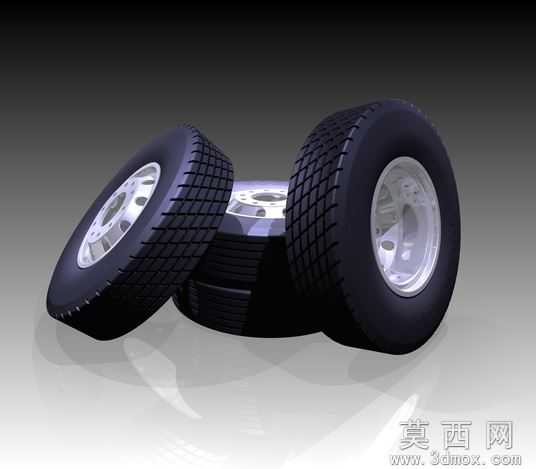

本模型为22.5英寸规格铝制卡车车轮总成，建模过程遵循商用车车轮正向设计流程，首先依据商用车重载工况下的轮辋安装标准确定基础轮廓参数，先绘制轮辋的二维截面草图，通过旋转特征生成铝制轮辋的基体结构，再逐一绘制螺栓孔、气门嘴孔、轮辐减重孔的定位草图，通过拉伸切除、阵列特征完成轮辋的细节结构建模；轮胎部分先构建胎体基础曲面，通过投影、阵列特征生成胎面的块状防滑花纹，再对胎侧的标识区域做浮雕化细节处理，最终完成轮胎与轮辋的装配约束，还原真实车轮的配合关系。参数设计层面严格匹配商用车通用规格，轮辋为9×22.5规格10孔抛光铝轮辋，适配12R22.5规格的驱动器轮胎与多工位轮胎，模型明确标注不包含轮毂螺母与中心罩部件，所有安装孔的孔位分布、中心孔直径、轮辋偏距均符合商用卡车的通用装配标准，可直接用于整车装配的匹配校验。渲染材质部分针对不同部件做了差异化设置，铝制轮辋采用抛光金属材质，调整金属度、粗糙度参数还原铝合金抛光后的亮面金属质感，轮胎采用黑色耐磨橡胶材质，添加细微的颗粒凹凸贴图还原橡胶表面的哑光质感，场景采用渐变灰色背景搭配柔和的三点布光，清晰呈现车轮的结构细节与材质差异。结构原理上，该车轮为商用车重载型无内胎车轮结构，轮辋的一体式轮缘结构可承受重载下的轮胎侧向力，10个均布的螺栓孔可实现与车桥轮毂的可靠连接，胎面的块状花纹可在干湿路面提供足够抓地力，不同花纹结构分别适配驱动轮与多工位承重轮的工况需求。软件兼容层面，模型提供STEP、IGES通用中间格式文件，可被SolidWorks、UG、ProE、Catia等主流三维机械设计软件直接打开编辑，同时提供STL格式文件可直接导入切片软件用于3D打印验证，附带效果渲染图可直观展示成品效果。研发教学应用层面，该模型可用于商用车底盘系统的教学演示，帮助学习者理解重载车轮的结构组成与装配关系，也可用于卡车整车研发过程中的车轮部件匹配校验、运动干涉检查，还可作为商用车零部件设计的参考案例，用于铝制轮辋的轻量化设计、轮胎花纹的性能优化等研发场景，同时也可用于物流运输场景的可视化演示素材。
