猎犬火箭发动机剖面结构三维设计

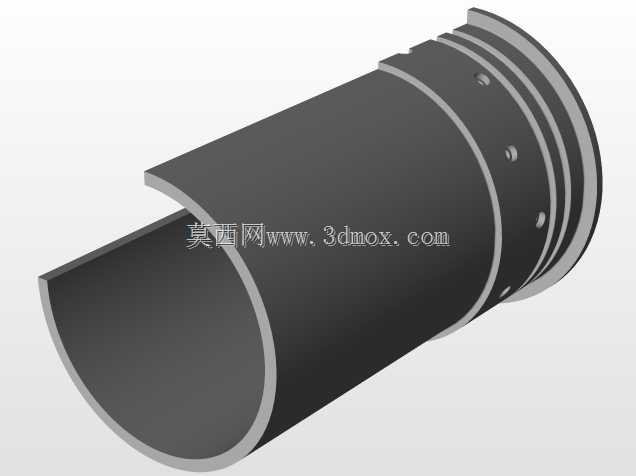

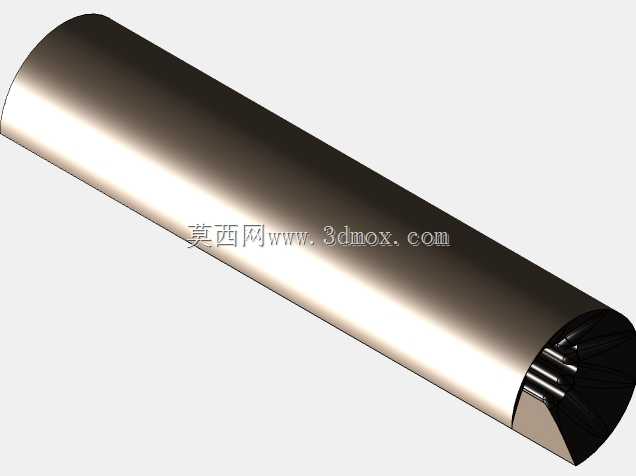

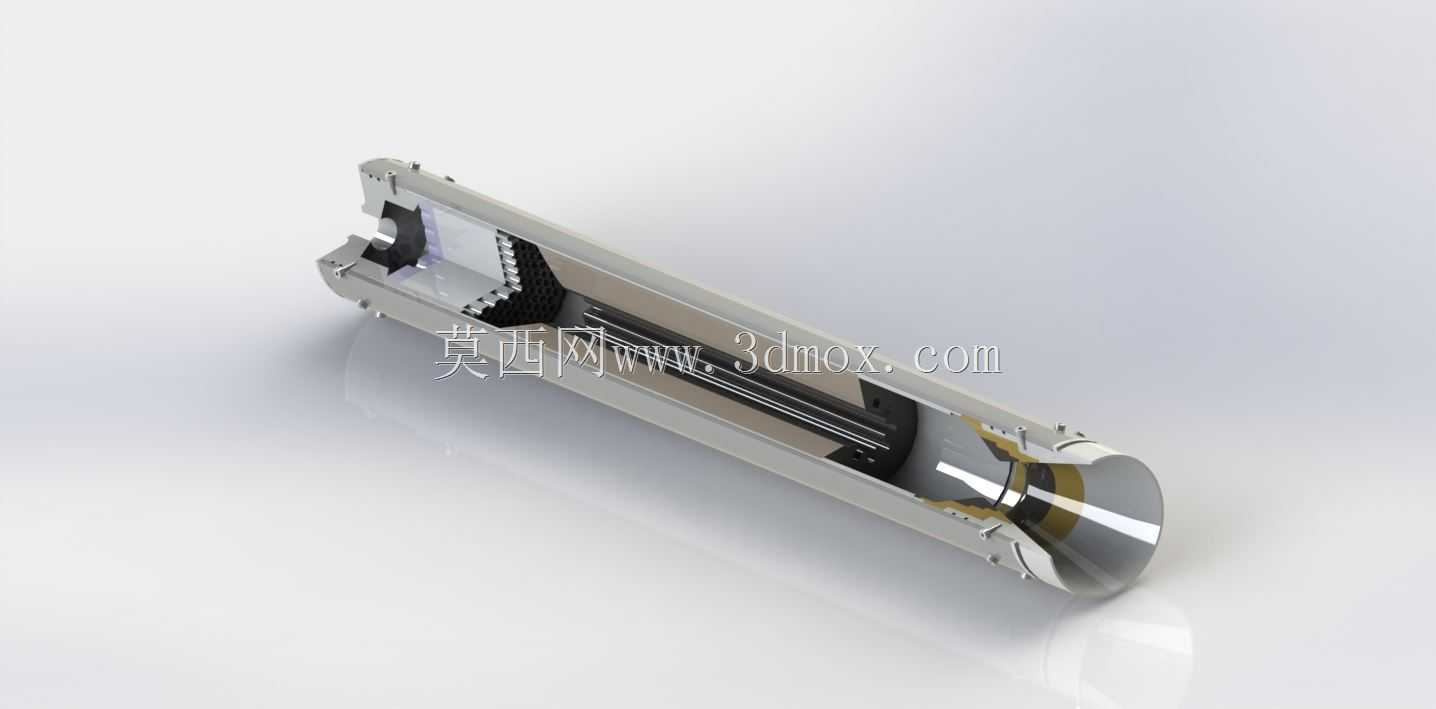

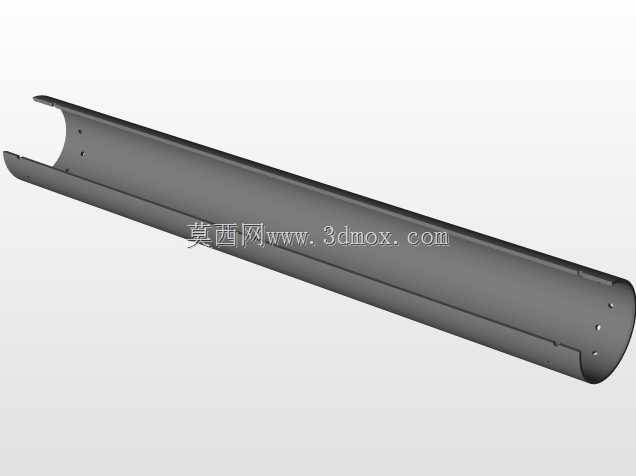

这款猎犬火箭发动机的剖面结构设计，主要面向小型探空火箭、实验型推进装置以及航空航天教学演示场景，能够直观展现固体火箭发动机的内部工作逻辑与组件排布关系，为动力系统的原理验证、结构优化以及教学实训提供清晰的可视化参考。在实际应用中，这类小型火箭发动机可承担低空探空、气象数据采集、业余航天实验等场景的动力输出任务，通过剖面化的结构呈现，能够帮助研发人员快速梳理推进剂装填、燃气导流、喷管做功的完整流程，排查结构设计中可能存在的燃气泄漏、推力偏心、结构强度不足等潜在问题。从功能特性来看，该设计完整还原了发动机从前端点火安装段到尾部喷管的全部核心结构，包含推进剂容纳舱、阻燃隔热层、燃气导流通道、收敛扩张喷管、壳体连接定位结构等关键部分，各组件的配合间隙、安装定位关系都做了精准还原，能够清晰展示发动机工作时，推进剂燃烧产生的高温高压燃气如何通过导流通道进入喷管，通过收敛扩张段的流速转换形成定向推力的完整过程。在设计思路上，该模型采用半剖的展示形式，在保留发动机完整外部圆柱壳体形态的基础上，将内部的层级结构完全展露，既还原了发动机外壳的薄壁承压特性，也清晰呈现了内部隔热层的厚度分布、推进剂的装填形态、挡焰结构的安装位置以及喷管的型面曲线，兼顾了外部安装尺寸的准确性与内部结构的可读性。从外形尺寸与安装边界来看，该发动机整体为细长圆柱构型，壳体外径保持统一尺寸，前端设置有与箭体连接的定位接口与安装边，尾部喷管的出口直径略小于壳体外径，整体轴向长度与径向尺寸的比例符合小型固体火箭发动机的常规设计区间，安装时可直接通过前端的连接结构与箭体舱段对接，外部壳体无突出的冗余结构，能够适配常规直径的箭体舱段安装需求，不需要额外修改舱段的内部容纳空间即可完成装配。模型中各内部组件的安装位置都预留了合理的装配间隙，隔热层与壳体之间、喷管与壳体连接段之间的配合关系都符合实际装配要求，能够直接用于结构装配演示与工作原理的动态模拟，帮助使用者快速理解小型火箭发动机的结构逻辑与工作原理。
