重力驱动斜向挡板落球迷宫玩具结构

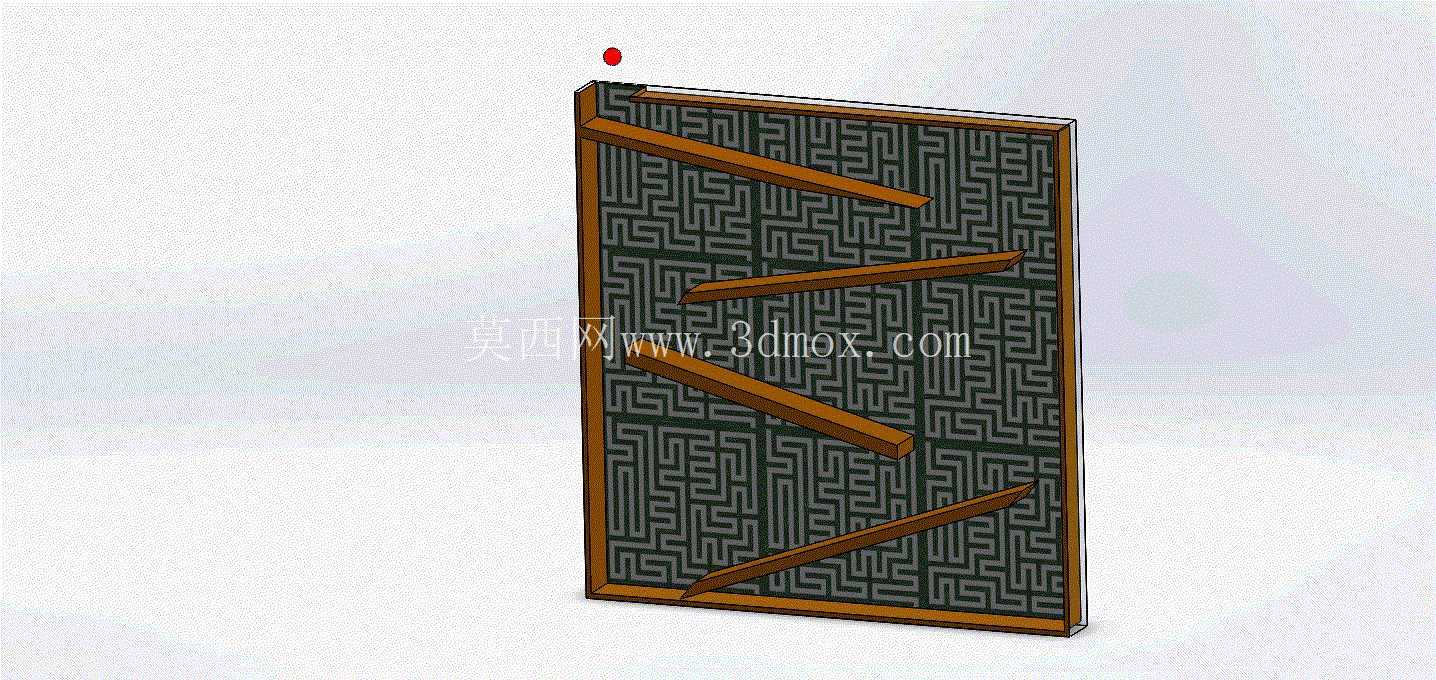

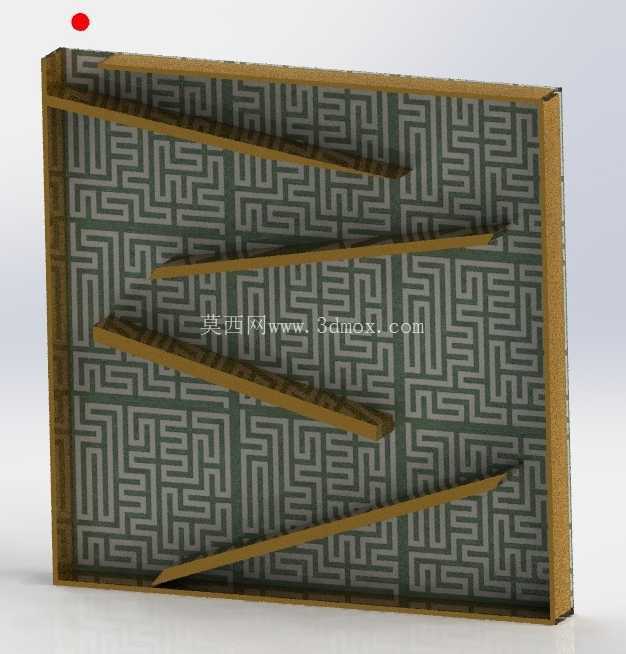

　　这款落球迷宫结构核心依托重力作为唯一动力源，在立式平板框架内完成小球的路径引导与运动演示，日常可作为中小学物理重力知识点的具象演示教具，也可作为低龄儿童的手眼协调益智玩具使用，无需额外外接动力或电控组件，纯机械结构即可完成全部运动过程。整体采用立式薄型平板布局，外框为闭合式矩形边框，边框内侧预留小球滚动的边界限位，避免小球在运动过程中脱出迷宫区域；面板表面布满连续回纹式迷宫纹路，纹路凸起高度与小球直径匹配，可对小球的横向、纵向位移形成基础限位，避免小球在斜向挡板之间无规则乱窜。

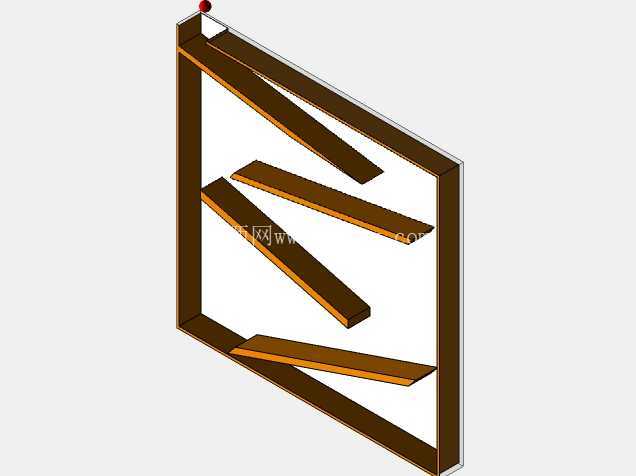

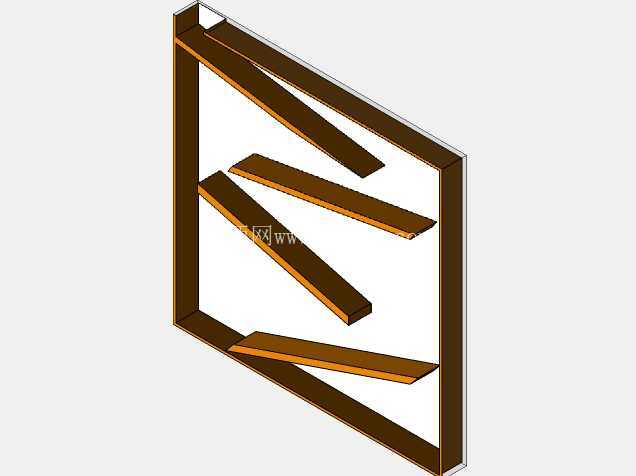

　　内部共设置五根斜向布置的长条挡板，每根挡板的倾斜角度、长度、安装位置都经过反复调试，相邻挡板之间的垂直落差控制在小球可自由滚落的范围内，挡板的倾斜方向交替排布，让小球从顶部入口落入后，会沿着第一根挡板斜向滚动到挡板末端，依靠重力自然掉落到下一层反向倾斜的挡板上，依次经过五段斜向路径最终落到底部收集区域，整个运动过程完全依靠重力分力驱动，无需额外施加外力。从设计逻辑来看，首先确定立式安装的整体边界，整体厚度控制在较薄的区间，既可以平放在桌面使用，也可以通过背部挂孔挂在墙面作为演示装置，外框的宽度略大于内部迷宫面板，形成一圈凸起的防护边，避免小球滚落时掉出装置。斜向挡板的截面采用矩形结构，与面板垂直固定，挡板上表面做微小的圆角处理，减少小球滚动时的卡顿，挡板与外框侧边的连接位置预留微小间隙，避免加工误差导致挡板安装歪斜，影响小球的滚动轨迹。面板表面的回纹纹路并非装饰作用，纹路的凸起高度约为小球半径的三分之一，既可以增加小球滚动时的微小阻尼，避免小球滚动速度过快直接冲出挡板，也不会因为阻尼过大导致小球卡在纹路中间无法运动。

　　在实际应用场景中，作为教具使用时，可直观演示重力分力、自由落体、斜面运动等基础物理现象，老师可通过调整挡板的倾斜角度，改变小球的滚动速度和运动轨迹，让学生直观观察不同倾角下重力对物体运动的影响；作为儿童玩具使用时，可通过轻微晃动装置调整小球的初始位置，引导小球沿着挡板路径下落，锻炼儿童的手眼协调能力和对物体运动轨迹的预判能力。结构设计上充分考虑了加工便利性，所有部件均为平板式结构，可通过激光切割、3D打印或者木工加工快速制作，无需复杂的曲面加工或者装配工序，外框与面板之间采用卡槽式连接，斜向挡板与面板之间采用插接或者粘接固定，整体装配难度低，后期维护时仅需更换磨损的挡板即可，无需整体更换装置。

　　安装边界方面，整体立式结构的重心位于面板几何中心偏下位置，平放在桌面时底部边框与桌面接触面积足够，无需额外固定即可保持稳定；挂墙安装时背部挂孔设置在上半部分两个角点位置，挂装后不会出现前倾歪斜的问题。小球的直径选择与挡板间距、纹路高度做了匹配设计，小球直径略小于相邻挡板之间的最小垂直距离，避免小球卡在两层挡板之间，同时小球直径大于纹路的凹槽宽度，避免小球陷入纹路凹槽无法滚动。整个结构没有易损的活动部件，所有固定连接的部件都采用刚性连接，长期使用不会出现松动脱落的问题，适合在教学场景、儿童游乐场景中长期高频使用。
