立式飞机零件加工定位夹具结构

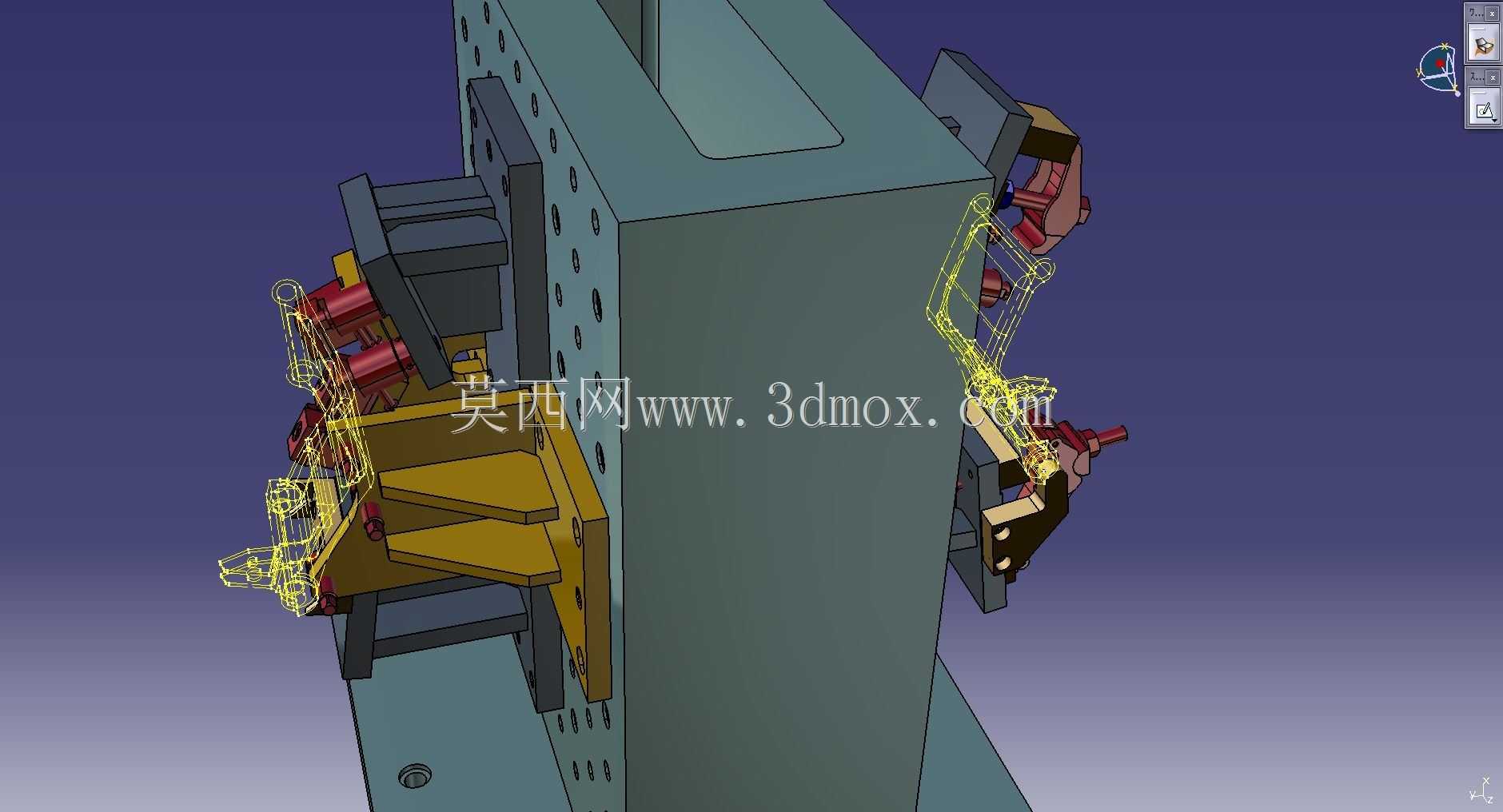

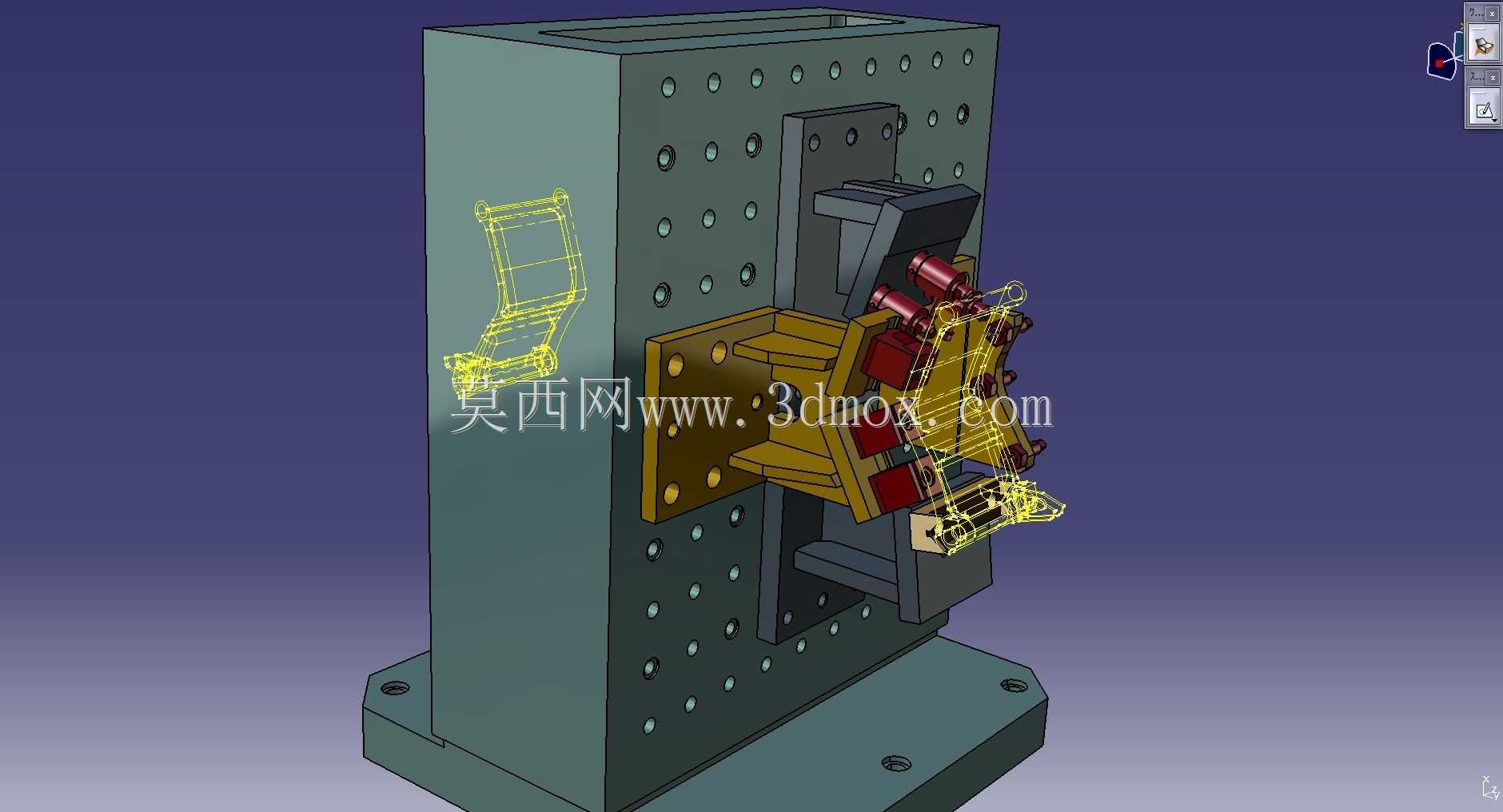

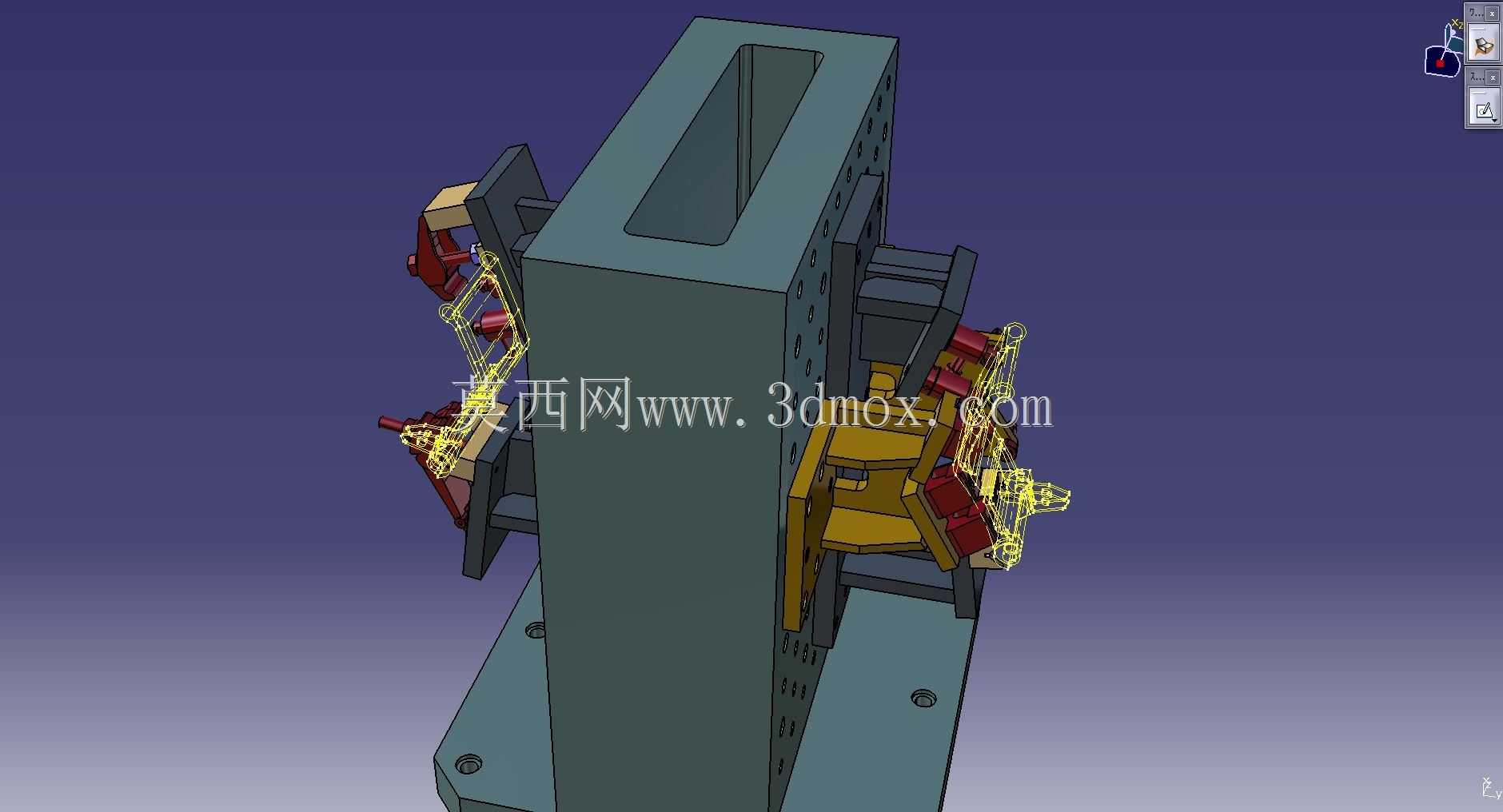

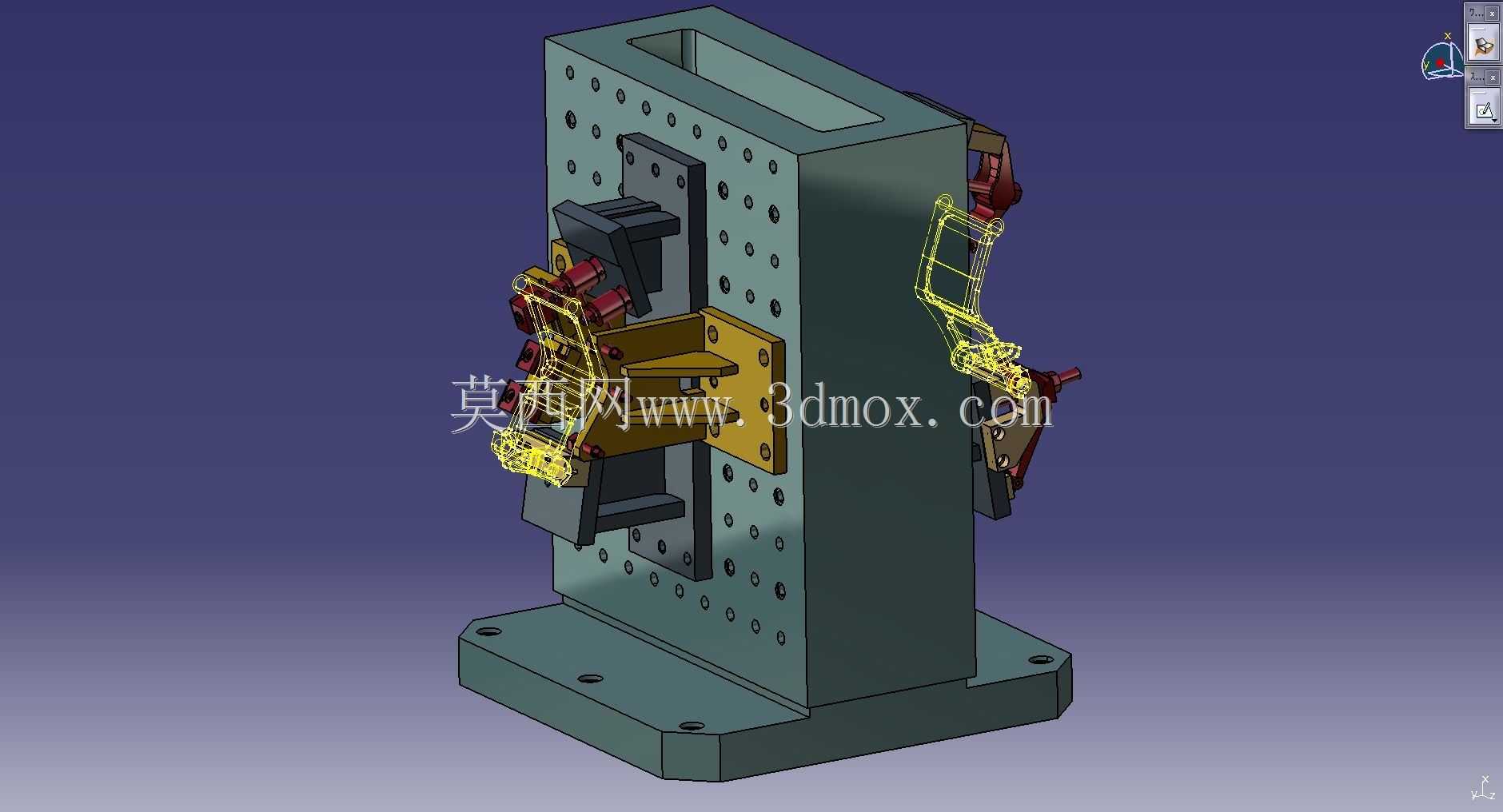

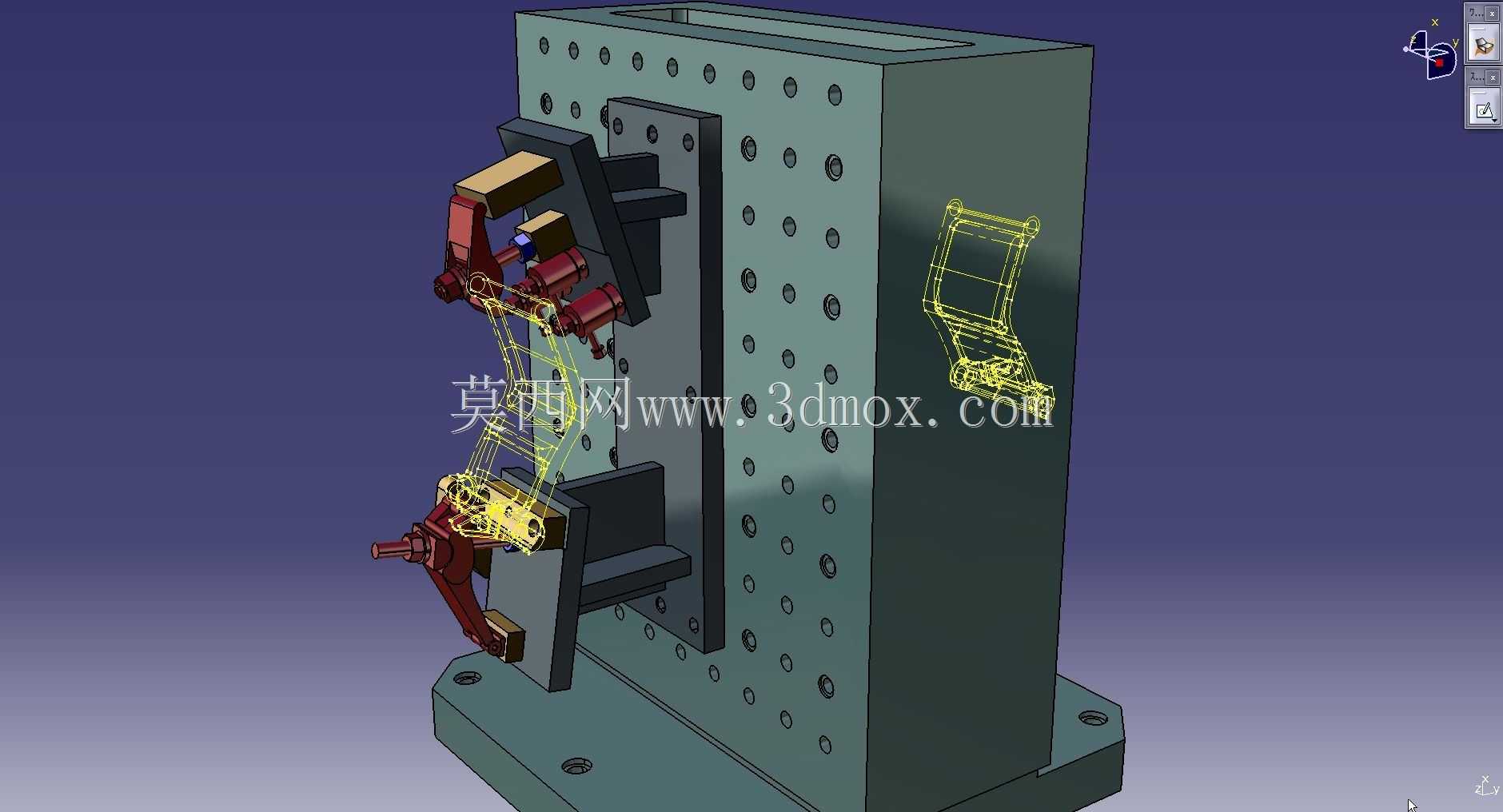

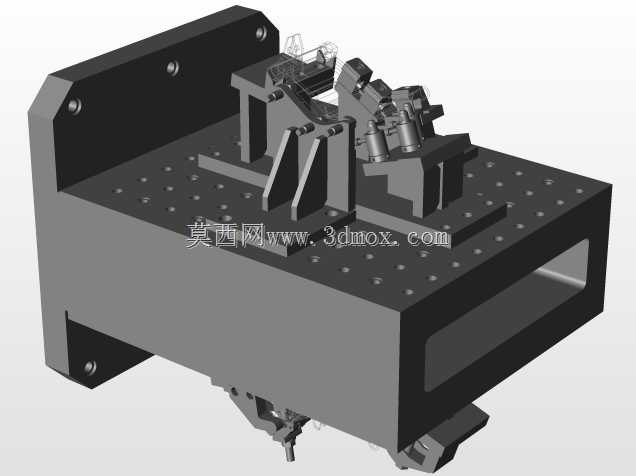

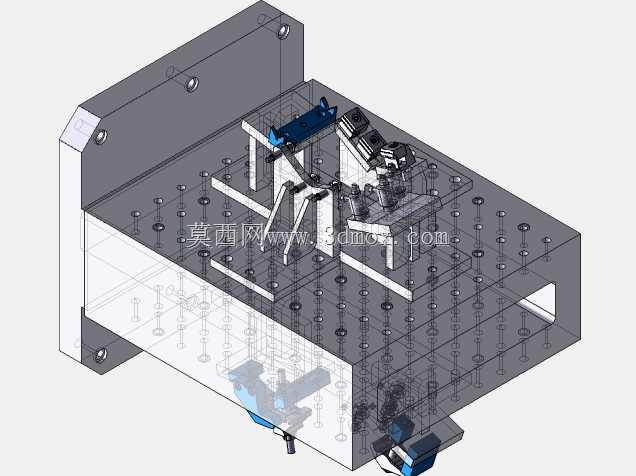

该夹具主要应用于航空零部件精密机加工场景，针对飞机结构件加工过程中定位难、易变形、装夹效率低的痛点设计，适配立式加工中心、数控铣床等常规机加工设备的工位装夹需求，可完成飞机小型复杂结构件的铣削、钻孔、镗孔等多工序加工的工件固定作业，避免加工过程中工件位移、振颤导致的尺寸超差与形位公差不合格问题。夹具整体采用立式立柱式布局，底部为带安装孔的方形安装底座，可通过螺栓直接固定在机床工作台T型槽上，安装底座与立式立柱主体采用一体化刚性结构设计，立柱主体的三个垂直工作面上均布阵列排布的定位安装孔，可根据待加工工件的外形尺寸、加工工位需求灵活调整夹紧组件的安装位置，适配不同规格小型飞机结构件的装夹需求，无需额外制作过渡连接板，大幅缩短换型调试的准备周期。夹具搭载多组差异化夹紧组件，包含固定式刚性压块、可调式杠杆夹紧臂、辅助支撑定位块三类核心功能部件，其中刚性压块用于工件基准面的硬定位，保证装夹基准与机床加工坐标系的重合度；杠杆夹紧臂可通过调整摆角与压紧行程，适配工件不规则外形的多点位压紧，夹紧力可根据工件材质、加工切削参数灵活调整，避免薄壁类飞机零件因夹紧力过大产生形变；辅助支撑定位块可针对工件悬臂加工区域提供额外支撑，抵消切削过程中的切削力振颤，提升加工表面质量与加工精度。设计过程中优先考虑装夹操作的便捷性，所有夹紧组件的操作端均朝向操作人员作业侧，工件上下料时无需探身到夹具内侧，单名操作人员即可完成工件的定位、夹紧、拆卸全流程操作，配合定位销可实现工件的快速换装找正，大幅降低单件加工的辅助时间占比，提升单机加工效率。夹具的所有安装接触面均经过精密磨削加工，保证各组件安装后的位置精度，整体结构经过刚性校核，在常规切削参数下无明显形变，可满足航空零件加工的高精度装夹要求，同时预留了气动夹紧组件的安装接口，后续可根据产线自动化升级需求，将手动夹紧替换为气动或液压自动夹紧，适配自动化加工单元的无人化作业需求。
