飞机零件多工位气动加工定位夹具

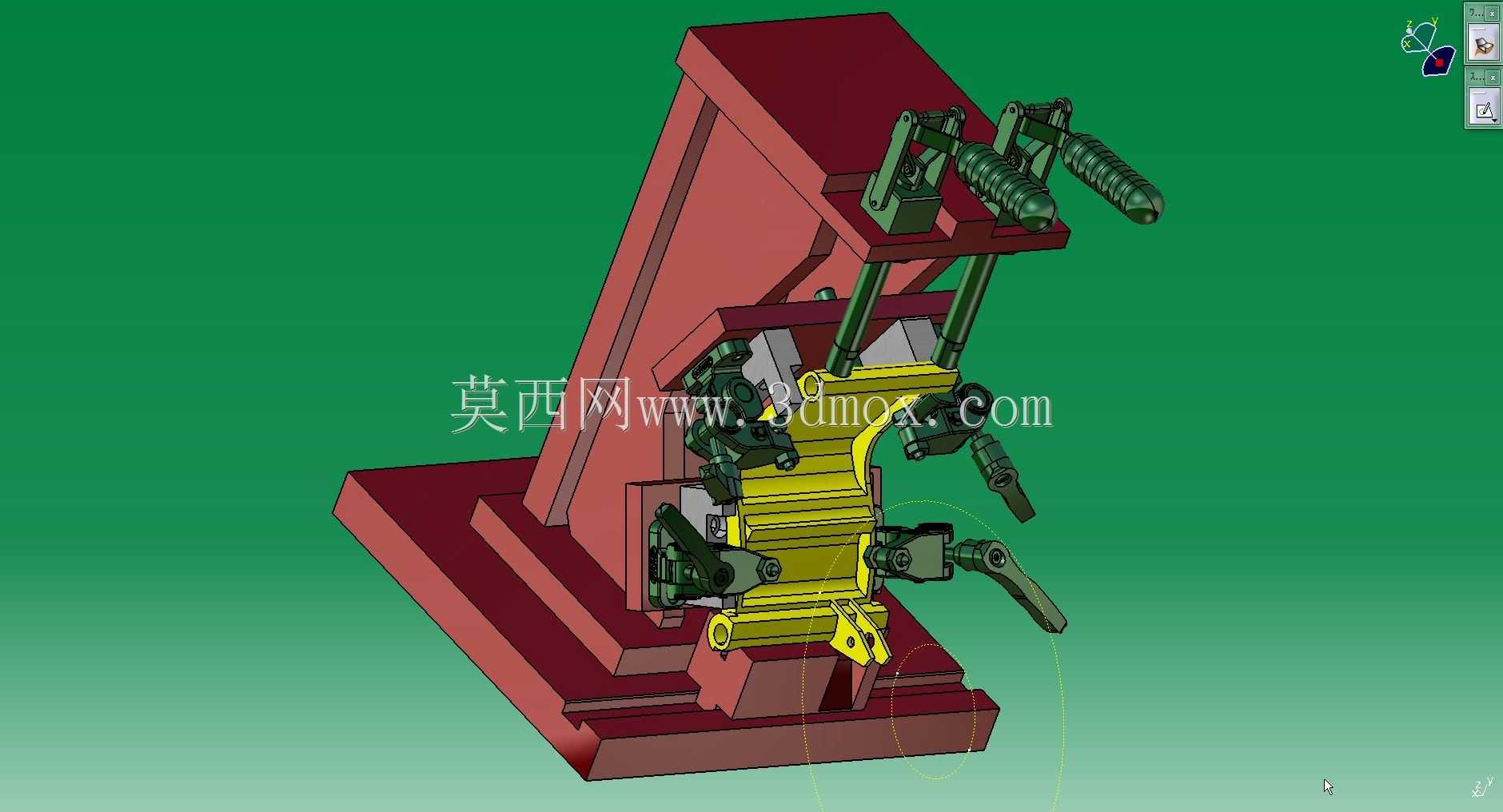

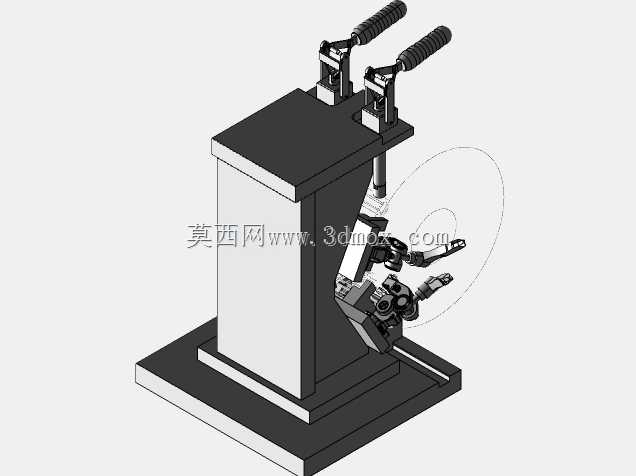

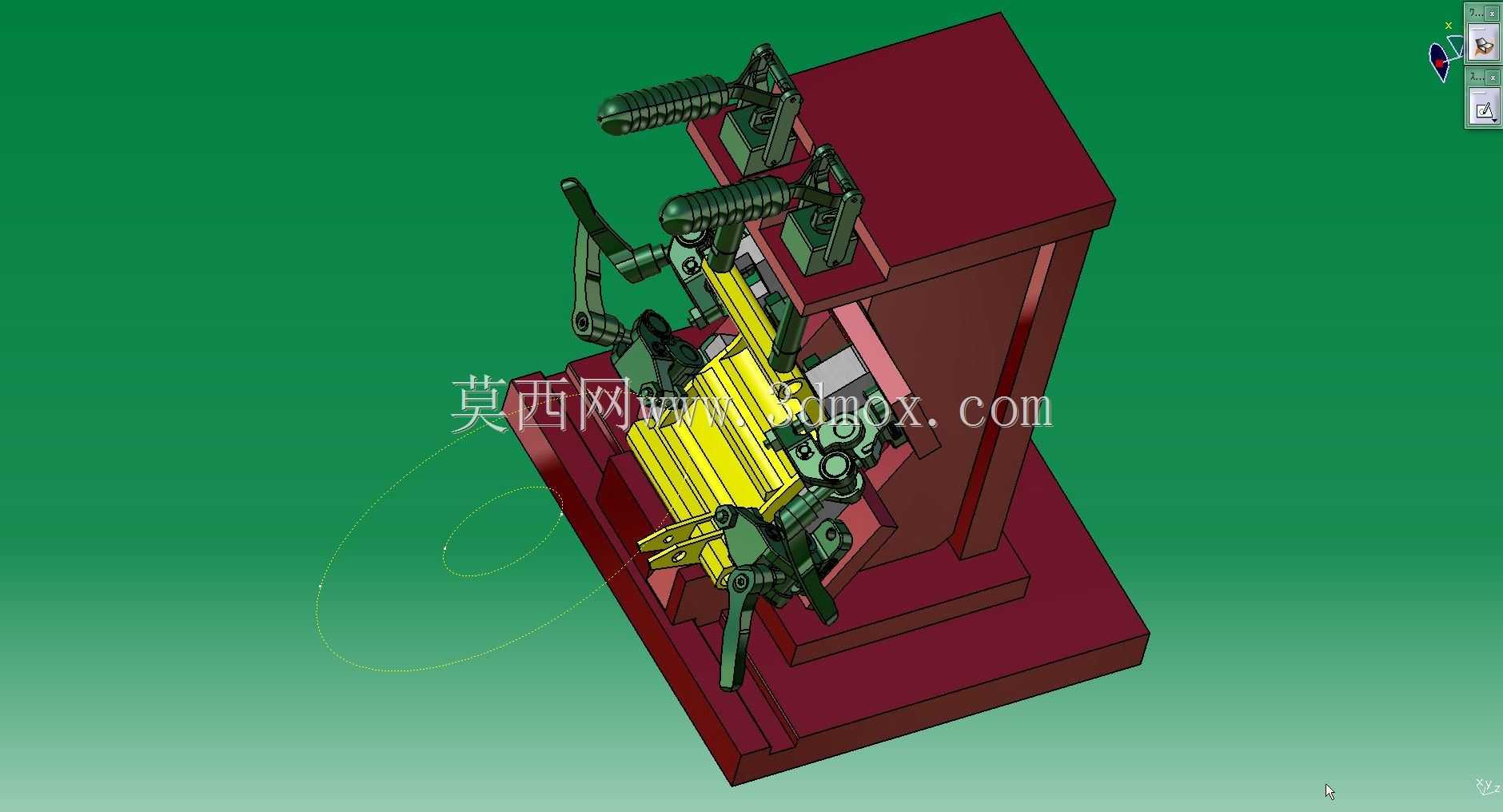

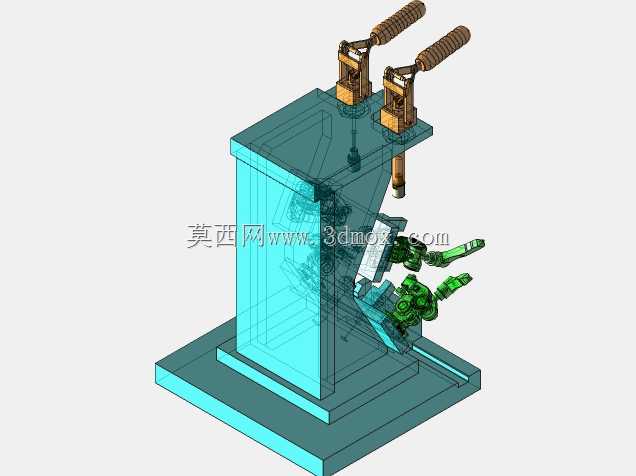

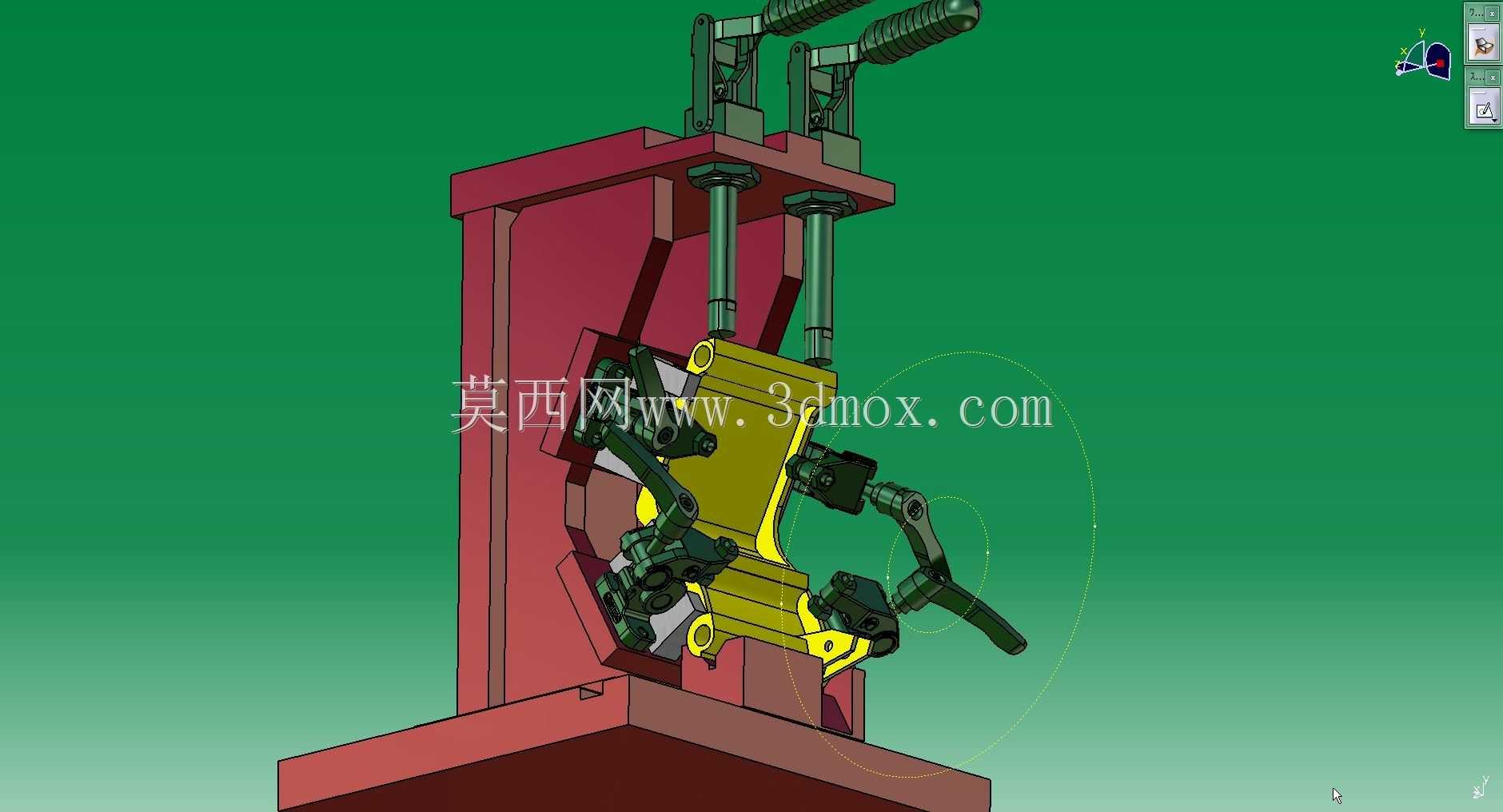

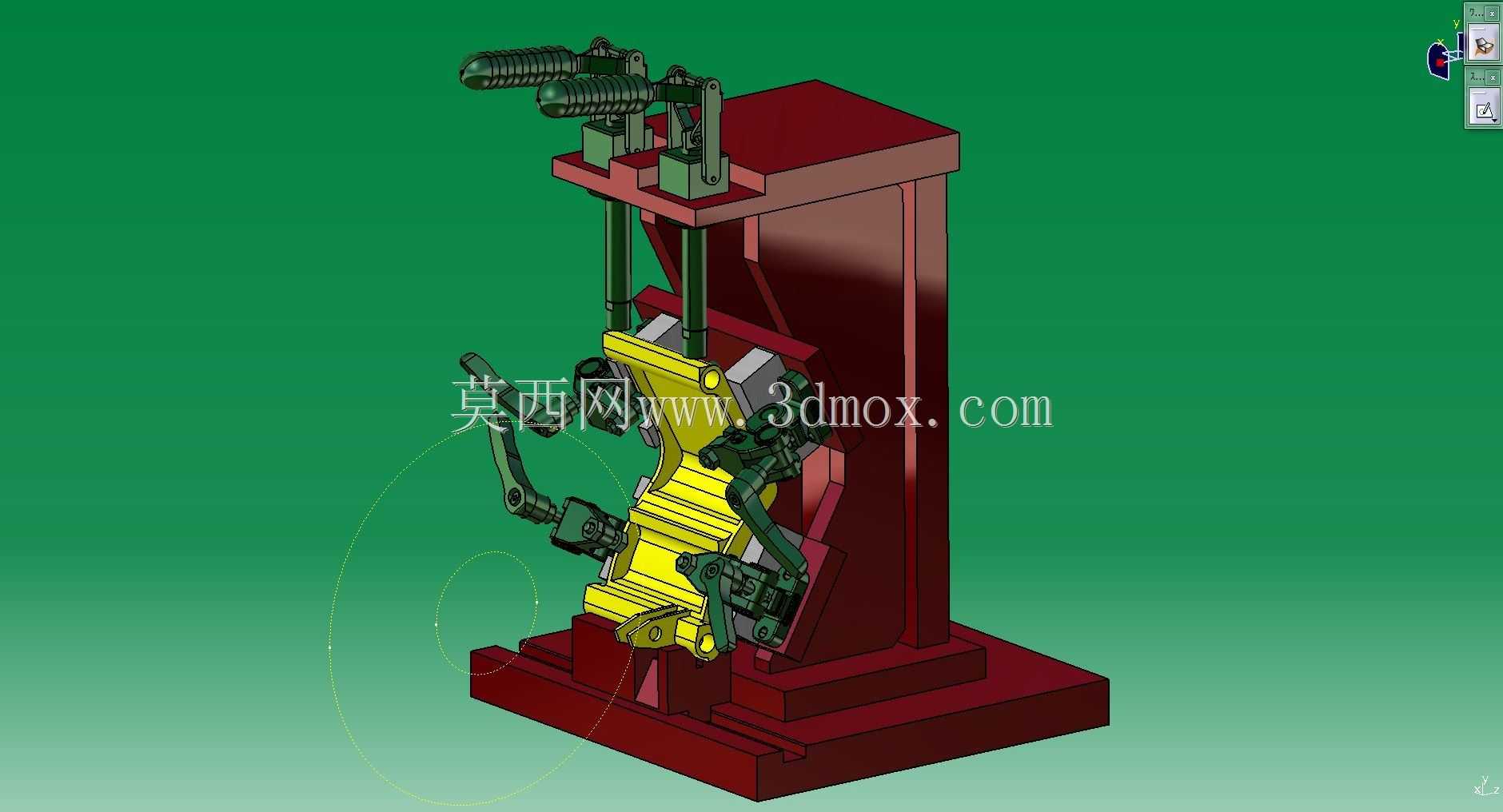

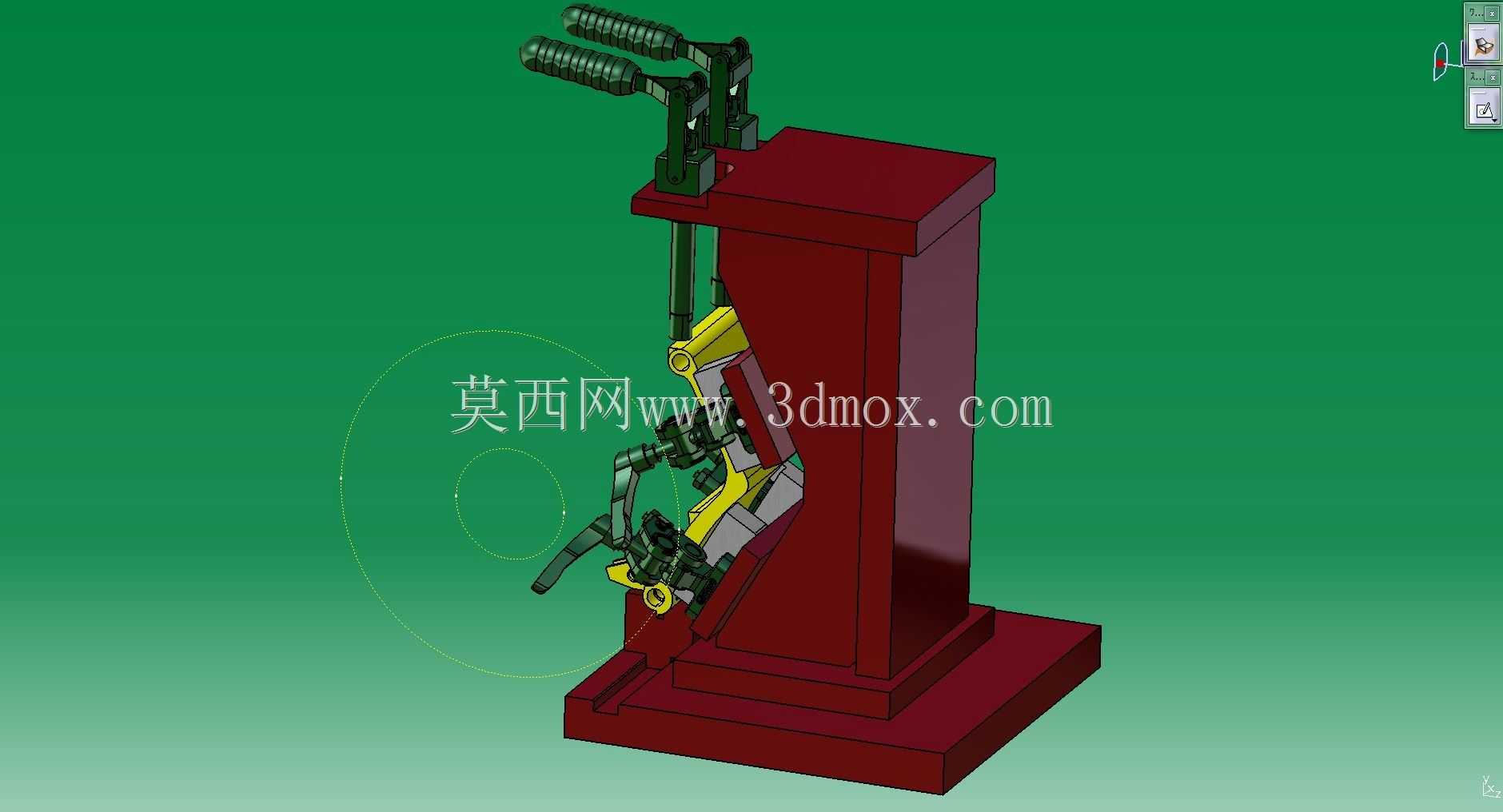

该夹具主要应用于航空零部件精密加工工序场景，针对飞机结构件加工过程中定位精度要求高、装夹稳固性需求强、异形曲面工件难以固定的痛点设计，适配立式加工中心、数控铣床等机加工设备的装夹工位，可完成飞机异形结构件的铣削、钻孔、倒角等多工序加工过程中的工件夹持作业，避免加工过程中工件出现位移、振颤问题，保障加工尺寸精度与表面加工质量。从功能特性来看，该夹具采用多组气动夹紧单元协同布局，针对飞机零件的异形曲面轮廓设置对应仿形定位支撑点，顶部配置两组垂直下压的气动执行元件，侧部分布多组角度可调的侧向夹紧臂，可从多个维度对工件形成环抱式夹持，夹紧力均匀分布在工件受力点位，避免单点夹紧力过大造成薄壁航空零件变形，同时气动驱动的夹紧方式可实现快速装夹与松脱，大幅缩短单件工件的装夹辅助时间，提升批量加工的生产效率。在设计思路上，该夹具以工件的三维数模为定位基准，首先提取待加工飞机零件的关键定位基准面与工艺凸台位置，将夹具的主支撑座设计为L型高刚性铸铁结构，底部设置加宽的安装法兰边，可通过T型螺栓直接固定在机床工作台上，保障整体结构的抗振性能；夹紧臂采用铰接式可调结构，可根据工件实际尺寸微调夹紧点位，适配同系列不同规格近似零件的装夹需求，所有夹紧头位置均设置软质防护垫，避免夹紧过程中划伤工件已加工表面。从安装边界与尺寸适配来看，该夹具整体为立式布局，主支撑座高度适配常规加工中心的主轴行程范围，侧向夹紧臂的伸展范围覆盖工件的全部夹持区域，底部安装法兰的螺栓孔间距匹配标准机床工作台的T型槽间距，无需额外制作过渡连接板即可直接完成安装，夹具整体的外围轮廓无超出机床工作台安全边界的突出结构，加工过程中不会与机床主轴、刀库发生运动干涉，可保障加工作业的安全开展。
