矩形转圆形过渡风管钣金结构设计

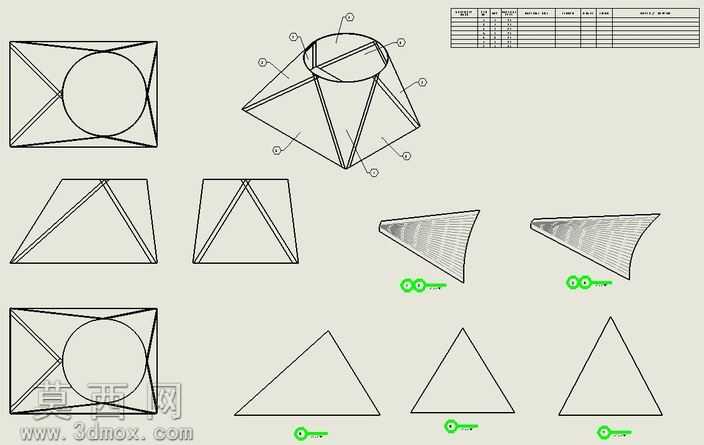

本设计针对通风管路系统中矩形截面与圆形截面的衔接需求，完成天圆地方式过渡段的三维结构设计，整体采用钣金折弯加焊接的成型工艺方案。建模阶段先确定两端截面参数，矩形端尺寸为120×144，圆形端直径为96，过渡段整体采用5/8厚度板材加工，通过放样特征生成连续顺滑的过渡曲面，保证气流在截面变化过程中流动平稳，避免局部涡流产生的风阻与噪音。结构设计上，将过渡段的锥面拆分为多块三角形平板单元，每块单元为独立的平面钣金件，无需复杂曲面冲压即可完成下料加工，降低生产制造的工艺门槛。建模过程中预先在每块三角板的侧边预留焊接收缩余量，抵消焊接组装时的热变形影响，同时在矩形端与圆形端分别设计法兰连接边，方便后续与上下游管路进行螺栓固定。展开设计阶段通过三维软件的钣金展开功能，将每一块三角曲面单元转换为平面下料图形，标注清晰的折弯定位线与焊接对齐标记，生产时可直接将展开图导入数控切割设备完成板材下料，再通过折弯工装对边缘连接位进行预折处理，组装时按照标记对齐各块三角板，先进行点焊定位再满焊成型，焊接完成后打磨焊缝余高，保证内壁光滑无凸起。设计过程中反复调整三角单元的划分方式，确保每块板材的折弯角度处于常规加工范围内，避免过小折弯角导致的板材开裂问题，同时优化过渡段的整体长度，在满足气流过渡要求的前提下尽可能缩短构件长度，节省安装空间与材料成本。整体结构兼顾了加工便利性与使用性能，无需专用模具即可完成小批量生产，适配通风除尘、暖通输送等多种管路场景的变径衔接需求。
