多工位回转式夹持器工装结构设计

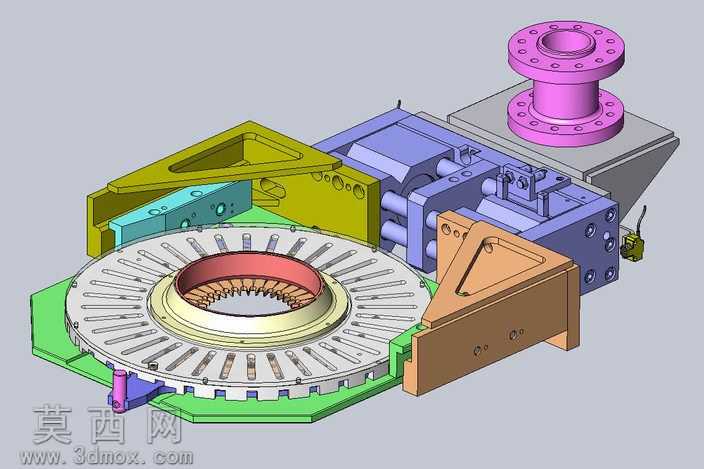

本作品为多工位回转式夹持器工装的三维结构设计，整体采用模块化的装配思路完成全结构建模，在三维建模过程中严格遵循机械装配的公差配合逻辑，对每一个零部件的装配基准、配合间隙都做了对应约束，确保整体结构不存在干涉问题，可直观呈现工装的实际运行逻辑。从结构布局来看，核心承载部件为大直径回转分度盘，盘体周向均匀排布多组夹装工位，可实现工件的连续流转装夹，适配自动化生产线的节拍需求；回转盘周边分布多组功能模组，包括不同配色区分的定位压紧组件、侧向推紧机构、导向支撑座，顶部设置带法兰连接结构的执行元件安装座，可直接对接外部驱动单元实现动力输入。建模过程中对不同功能的零部件做了清晰的材质区分：回转盘主体采用合金结构钢材质，表面做了金属光泽的渲染处理，呈现出精密加工后的金属质感；各功能压块、支撑座根据受力需求分别采用调质钢、硬质铝合金材质，渲染时对应调整了材质粗糙度、反光度参数，让不同部件的材质特性一目了然；紧固件、定位销等标准件也做了精细化建模，还原了标准件的细节特征，没有做简化省略。设计思路上，该工装兼顾了装夹精度与换型便捷性，周向排布的夹爪组件可根据工件尺寸做适应性调整，周边的支撑模组采用分体式安装结构，可根据加工工序需求增减功能单元，无需改动主体回转结构即可适配不同规格工件的装夹需求；整体结构的动力传递路径清晰，侧向的驱动模组通过直线传动结构带动夹爪完成夹紧、松开动作，顶部的法兰接口可适配旋转驱动元件，带动分度盘完成精准转位，实现多工序的连续作业。渲染阶段采用了等轴测视角展示整体结构，搭配柔和的环境光效，让各部件的装配关系、结构层次清晰呈现，既可以作为工装设计的参考方案，也可用于自动化产线的方案演示，直观展示夹持工装的运行原理与结构优势。
