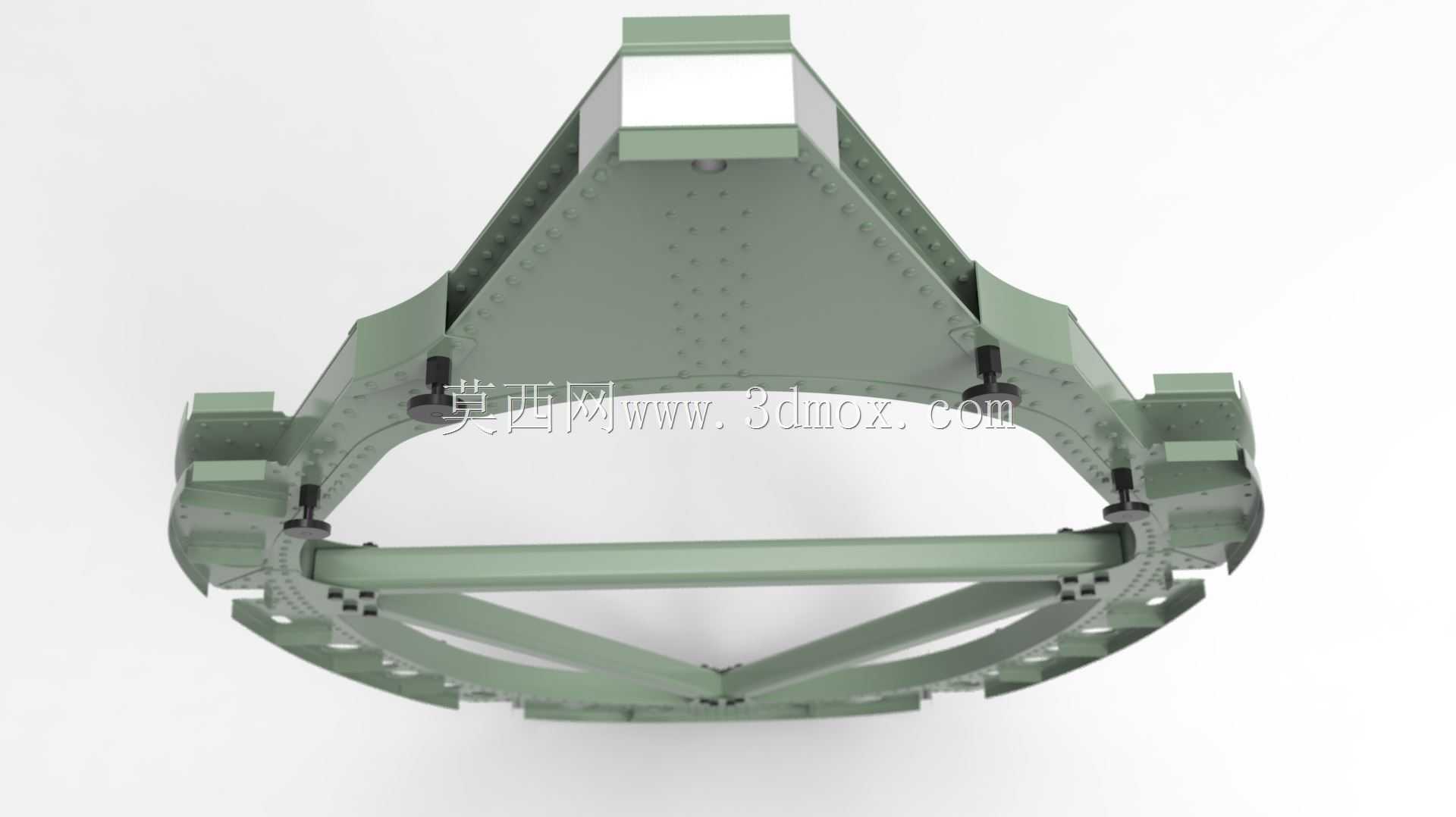

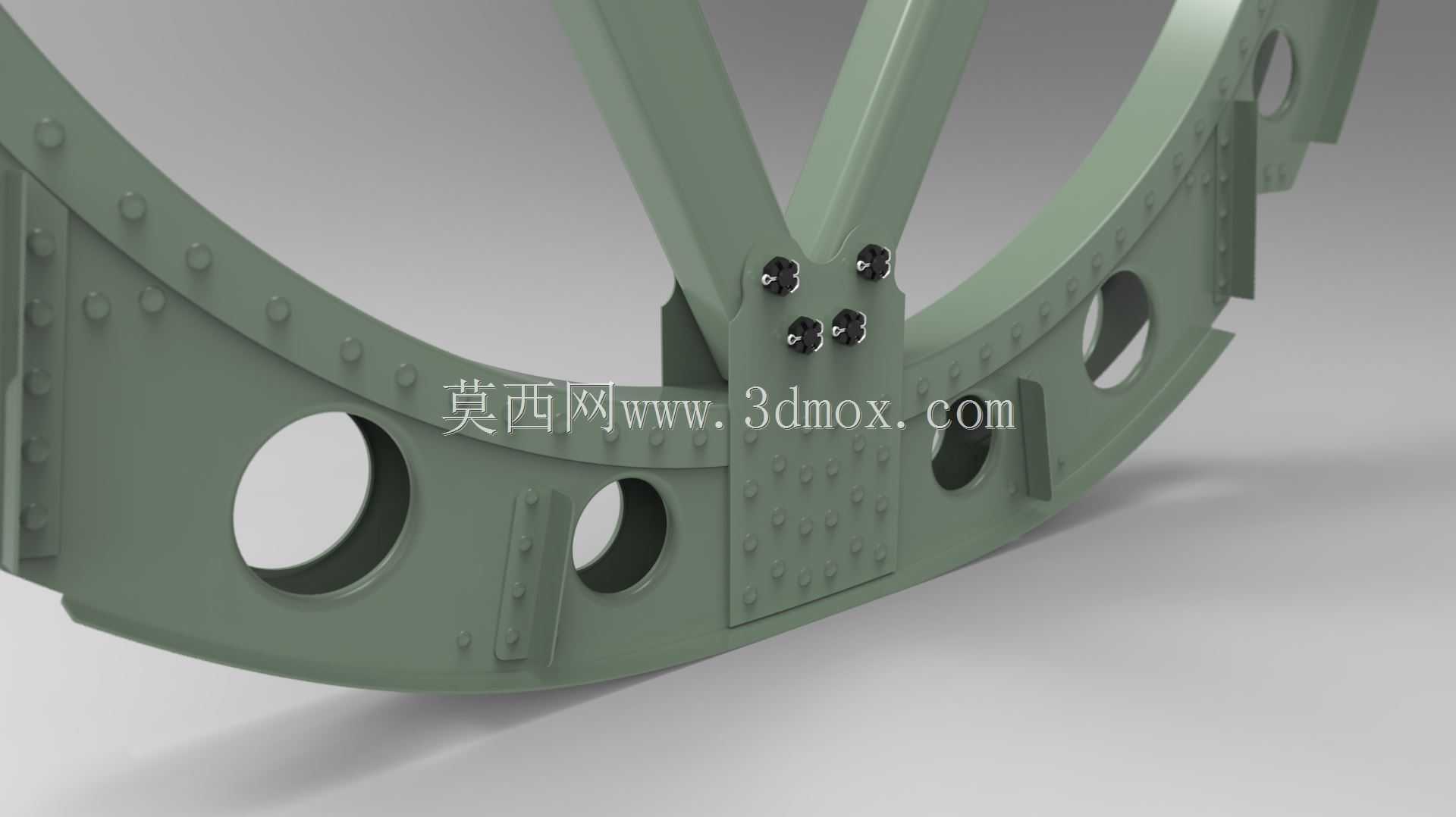

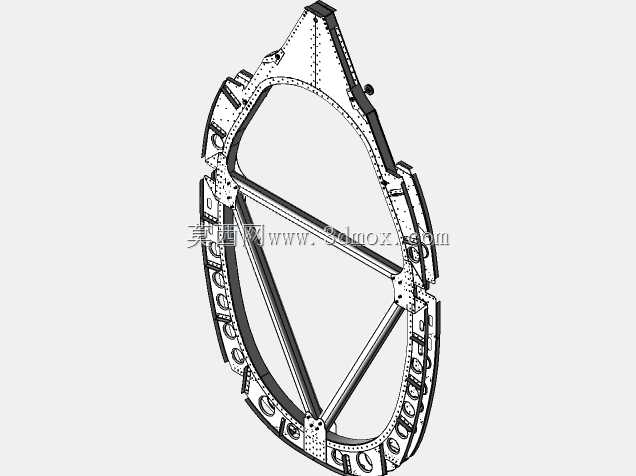

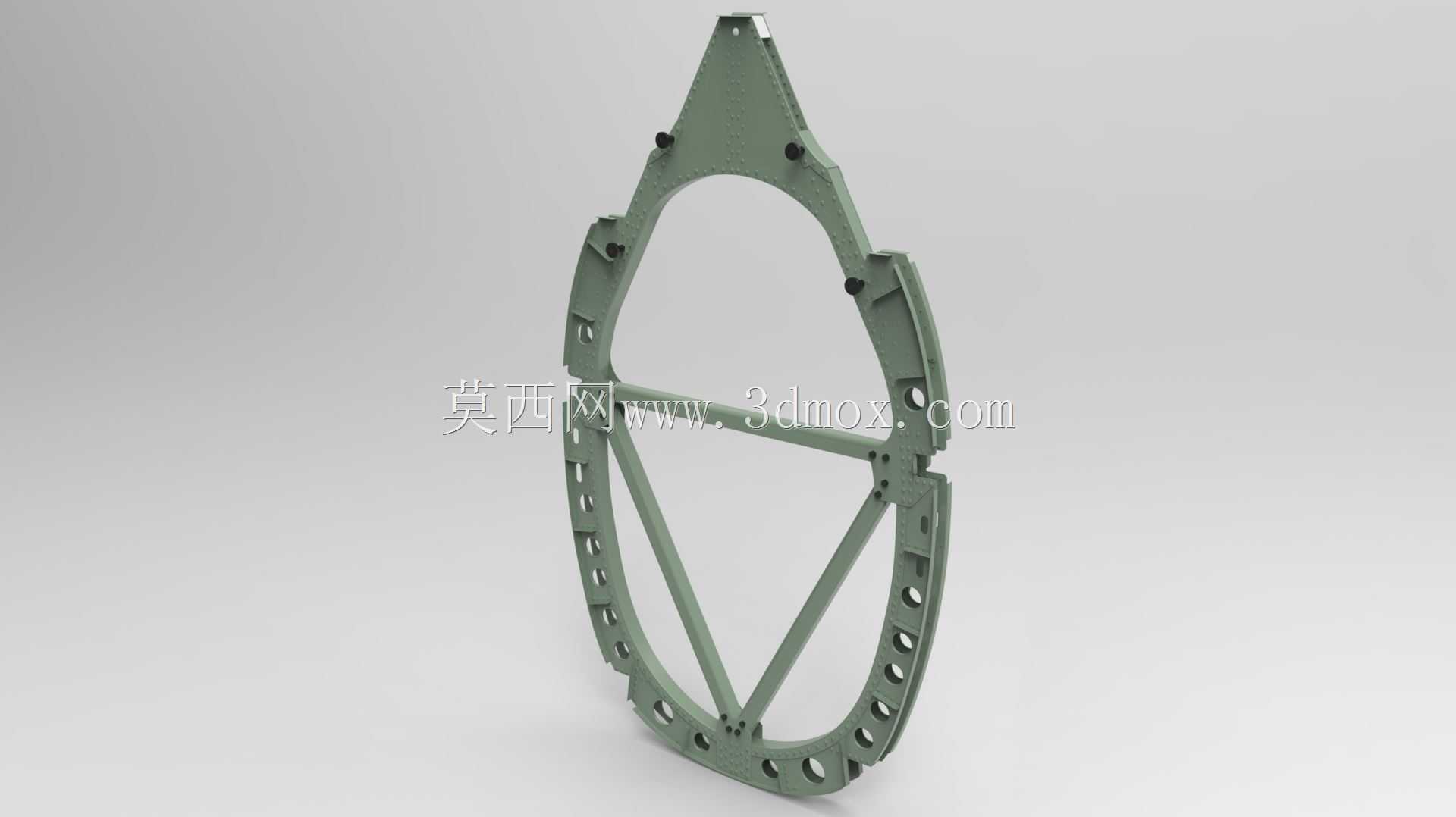

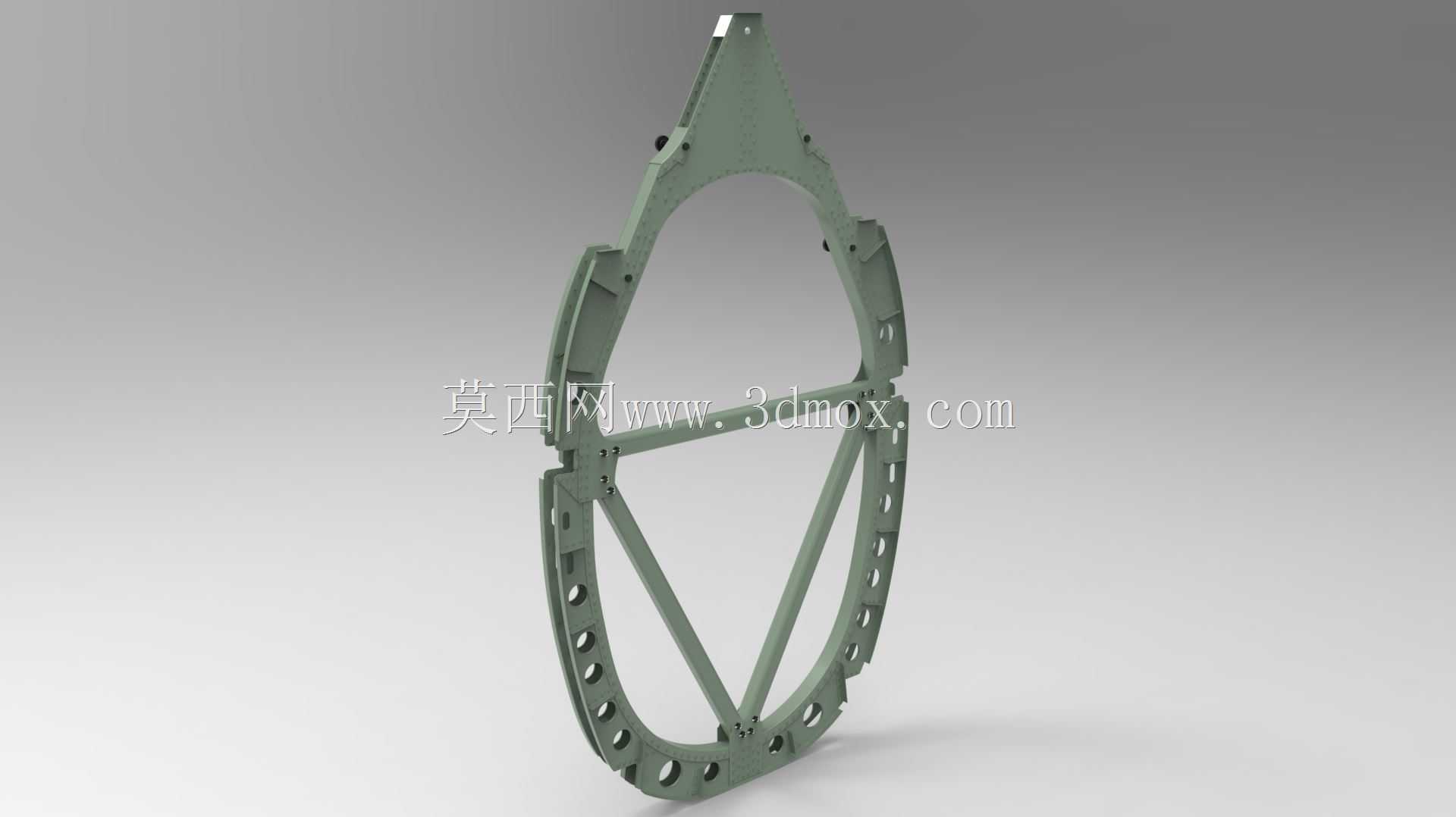

喷火战机机身承力框架结构设计

该构件为螺旋桨战机的核心机身承力隔框，属于航空机身结构中的关键传力部件，主要应用于轻型螺旋桨战斗机的中段机身装配环节，承担机身蒙皮张力传递、翼梁载荷对接、内部设备安装固定以及飞行过程中气动载荷分散的核心作用，是保障机身结构强度与气动外形精度的核心构件。在实际飞行场景中，该隔框需要承受机动飞行时的纵向过载、横向扭矩以及气流冲击带来的交变载荷，同时为机身内部的燃油管路、操纵钢索、航电设备提供可靠的安装定位基准，其结构精度直接影响整机的装配同轴度与飞行操控稳定性。从功能特性来看，该框架采用环形主承力结构搭配多向加强筋布局，环形外轮廓完全贴合战机机身的气动外形曲面，外沿均匀排布的安装孔位用于和机身蒙皮、长桁进行铆接固定，确保蒙皮载荷能够均匀传递到主承力结构上；中部横向加强梁用于对接机翼主梁的安装接头，将机翼产生的升力直接传递到整个机身结构；斜向布置的加强筋在不额外增加过多结构重量的前提下，大幅提升了框架的抗扭与抗弯性能，避免大过载机动时框架出现形变失效。设计思路上完全遵循航空结构轻量化与高可靠性的平衡原则，在主承力路径上采用加厚截面设计，在非承力区域通过合理的开孔去除冗余材料，既保证了结构强度满足极限飞行工况的载荷要求，又尽可能降低构件自重，提升战机的有效载荷与飞行机动性。外形尺寸方面，该框架整体为对称环形结构，外轮廓尺寸完全匹配对应型号战机的机身截面尺寸，安装边界上所有孔位的位置度、同轴度均满足航空装配的精度要求，能够直接与相邻的机身隔框、长桁、蒙皮实现精准对接，不需要额外的修配加工即可完成装配，适配战机中段机身的模块化装配流程，可有效提升整机的装配效率与结构一致性。
