GE喷气发动机轻量化安装支架结构设计

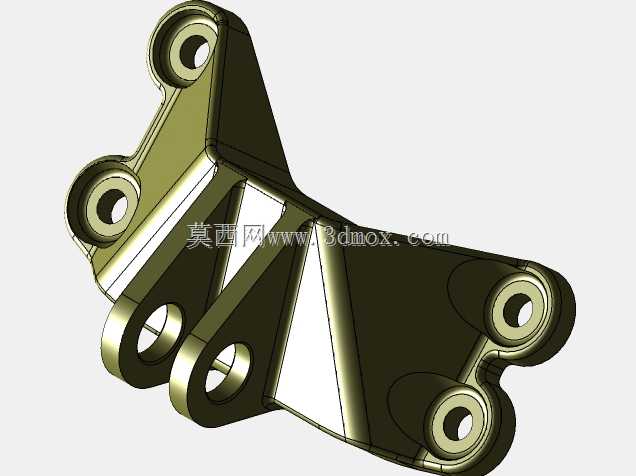

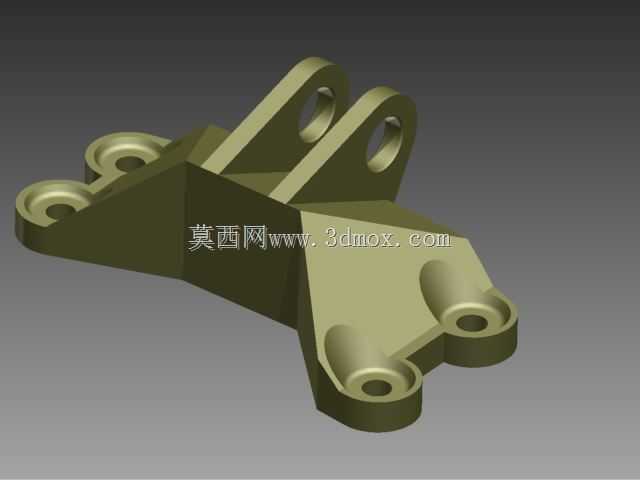

航空动力系统的安装连接部件，直接决定发动机与机身结构的载荷传递效率，这款支架的设计核心围绕航空场景下的严苛载荷要求展开，在满足连接强度的前提下实现了结构质量的大幅降低，适配喷气发动机的安装工况。从实际使用场景来看，这类支架需要同时承受发动机工作时的持续振动、推力传递带来的交变载荷，以及飞行过程中不同姿态下的复合受力，因此结构上采用了多安装点位的分布式布局，分散集中应力，避免局部应力集中导致的结构疲劳失效。设计过程中没有采用传统的实心支座结构，而是通过拓扑优化思路，在非主要承力区域去除冗余材料，最终实现质量减少七成以上的效果，同时保留了所有关键承力路径的材料分布，保证各个安装孔位的连接刚度。安装边界上，支架设置了六处螺栓安装点位，分别对应发动机侧与机身侧的连接接口，两处向上延伸的带孔耳片用于对接发动机本体的安装座，底部四处带沉台的安装孔用于固定在机身承力结构上，所有孔位的同轴度、端面平面度都按照航空级安装公差要求设计，避免装配时产生附加安装应力。外形上采用流线型的过渡曲面，没有尖锐的直角结构，一方面减少飞行过程中的气动阻力，另一方面避免直角处的应力集中，提升结构的抗疲劳寿命，承力筋条的走向完全顺着载荷传递路径布置，让材料的力学性能得到充分利用，不会出现无效的材料堆积。这类支架在实际装配中不需要额外的调整垫片，各个安装面的位置精度经过设计校核，能够直接适配对应型号发动机的安装接口，既可以用于新机型的动力系统安装配套，也能作为老旧机型支架减重替换的参考结构，在保证连接可靠性的前提下降低整机结构重量，提升燃油经济性与载荷能力。结构设计过程中充分考虑了加工工艺性，所有曲面过渡都采用均匀的圆角，没有过小的内圆角导致加工难度提升，无论是采用铸造还是金属3D打印工艺都能顺利成型，后续的表面处理、孔位精加工工序也有足够的装夹定位基准，能够满足批量生产的工艺要求。
