带翼型升力结构的四旋翼飞行器机架

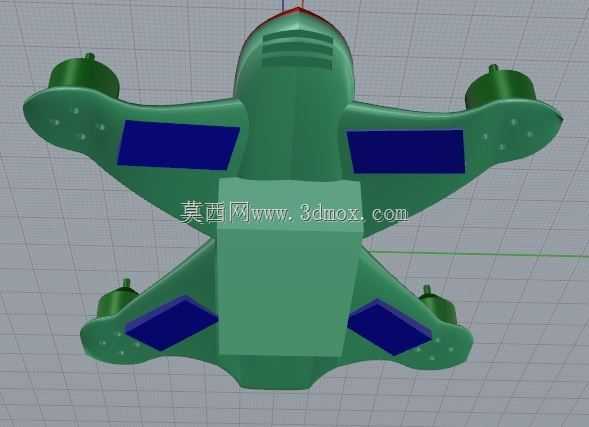

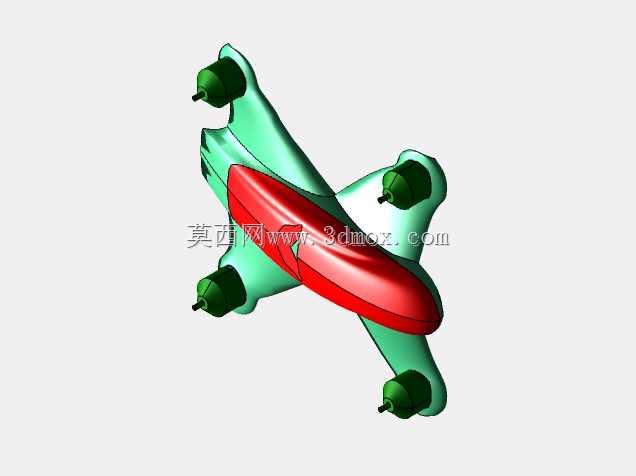

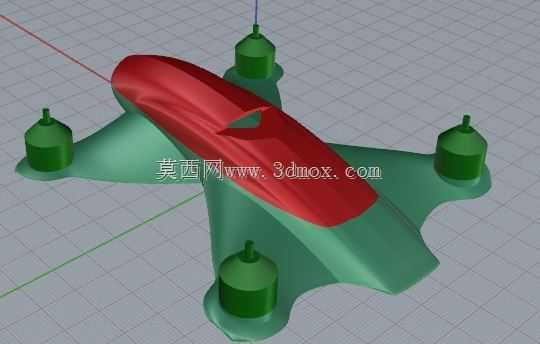

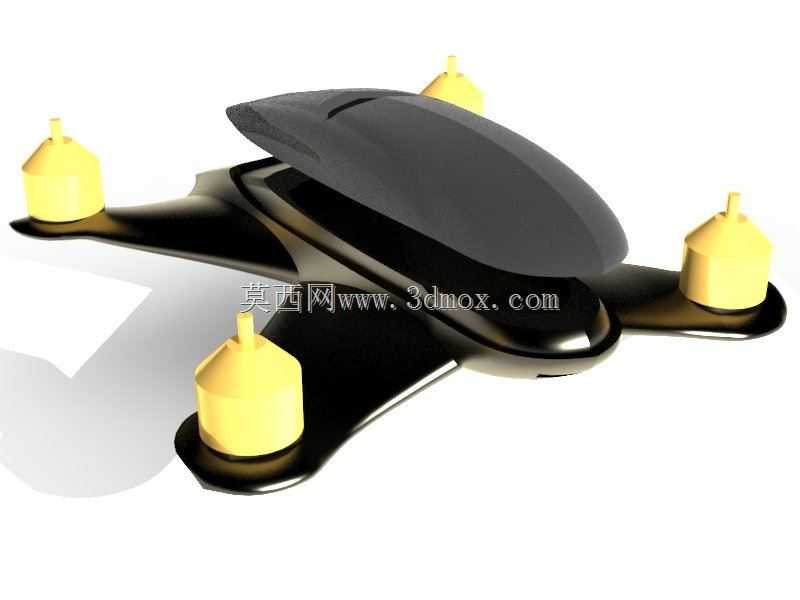

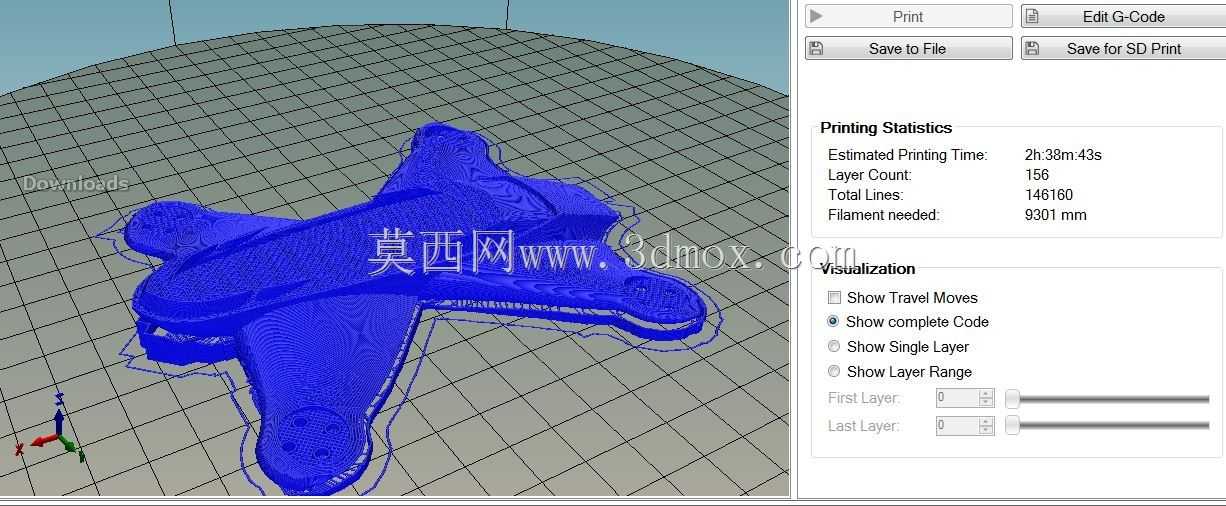

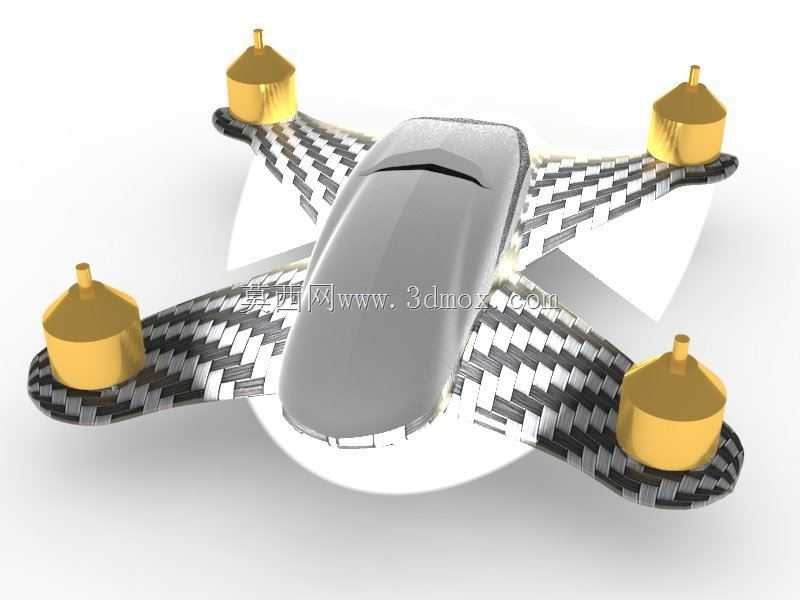

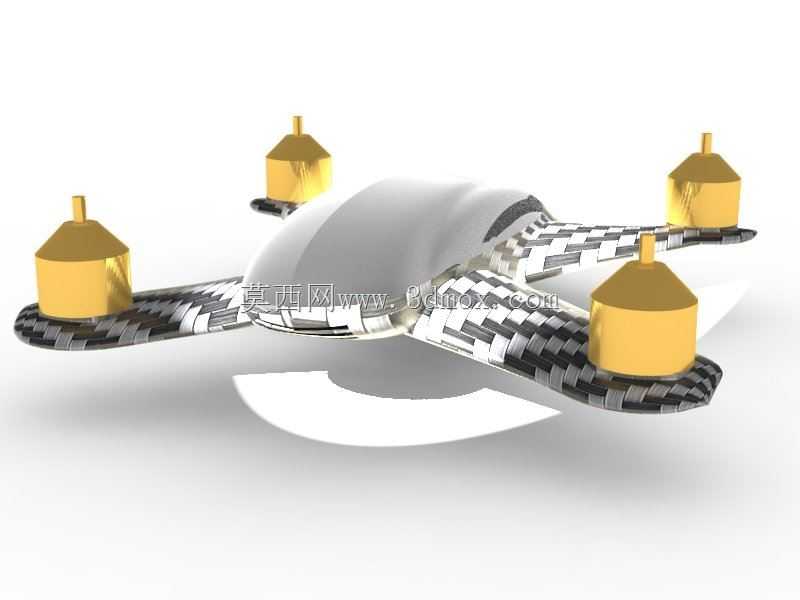

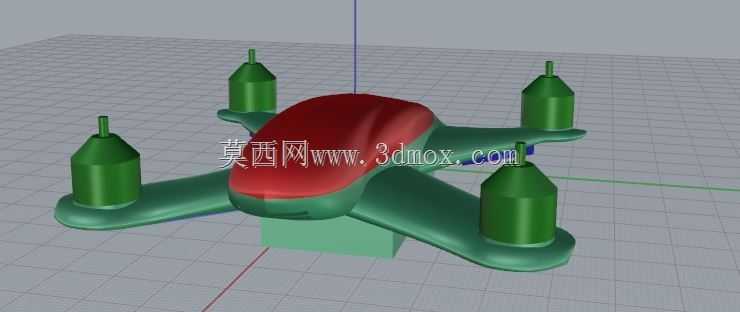

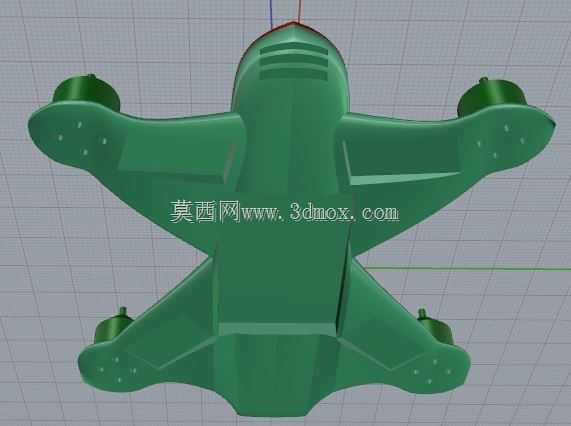

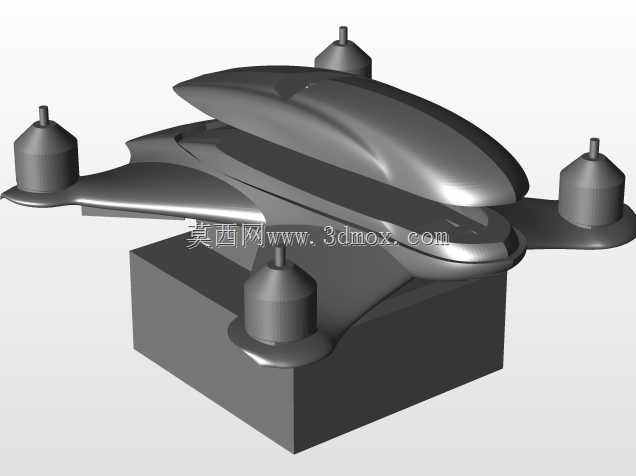

这款四旋翼飞行器机架主要面向消费级航拍、短途轻载物流配送、低空环境巡检等应用场景，可适配不同规格的无刷动力套装与飞控系统，满足户外复杂空域下的稳定飞行需求。机架整体采用流线型仿生曲面设计，机臂与机身主体平滑过渡，没有突兀的直角结构，能够大幅降低前飞过程中的空气压差阻力，配合集成在机身两侧的NACA4516-4512翼型结构，在飞行器向前飞行时，机身自身可产生额外升力，分担旋翼的升力负载，有效降低动力系统的功耗，在同等电池容量下可提升15%-20%的续航航程，同时能让飞行器在保持飞行高度的状态下实现更高的前飞速度，应对突发的气流扰动也有更好的稳定性。设计过程中针对翼型的入射角度做了反复的流体仿真验证，最终将入射角设置在-7度到5度的区间内，适配飞行器前飞时的机身俯仰姿态，当飞行器向前移动产生负俯仰角时，翼型依然能够维持稳定的升力输出，不会出现升力骤降导致的掉高问题。为了适配桌面级3D打印的加工需求，机架采用了分体式拼接结构，将框架与顶棚拆分为前后两个对称半体，前半部分可顺时针旋转90度、后半部分逆时针旋转90度后完成拼接，既降低了打印时的支撑耗材用量，也能保证拼接后的结构强度，无需额外的金属嵌件即可满足飞行时的抗扭需求。机架整体重量控制在30-50克区间，具体重量可根据打印填充率灵活调整，机臂末端的动力安装座预留了标准的电机安装孔位，可适配1103至1404规格的微型无刷电机，机身中部的设备舱预留了飞控、电调、电池与图传模块的安装空间，安装边界可容纳20*20mm标准孔距的飞控板，电池仓可容纳2S-3S规格的微型锂电池，整体安装公差控制在0.2mm以内，无需二次打磨即可完成整机组装，机臂的延展长度经过优化，既保证了旋翼之间不会产生气流干扰，也不会因为机臂过长导致飞行时的震颤问题，配合流线型的外壳设计，可有效降低飞行时的风阻噪音。
