多工位旋转双向冲洗作业执行机构

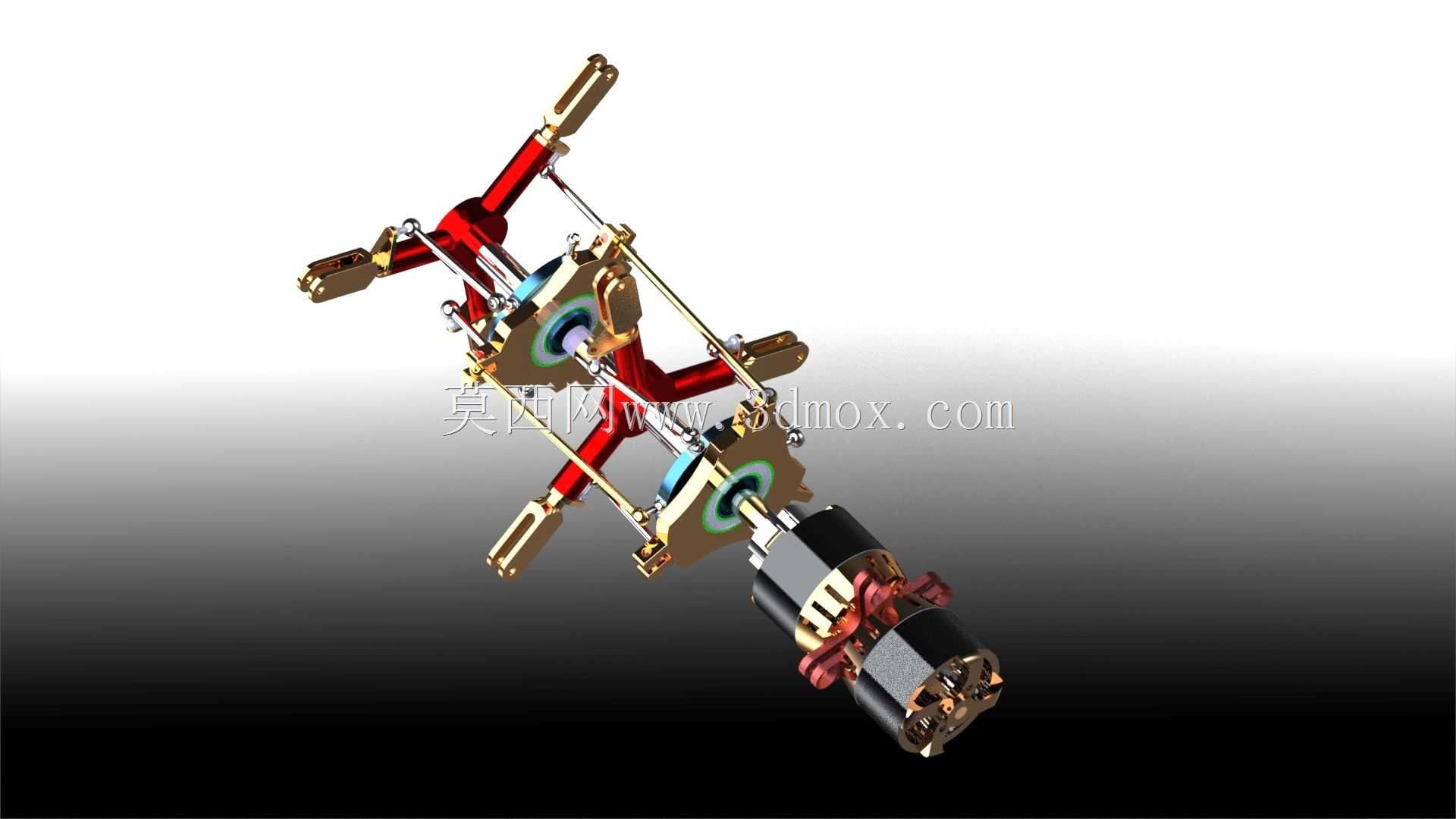

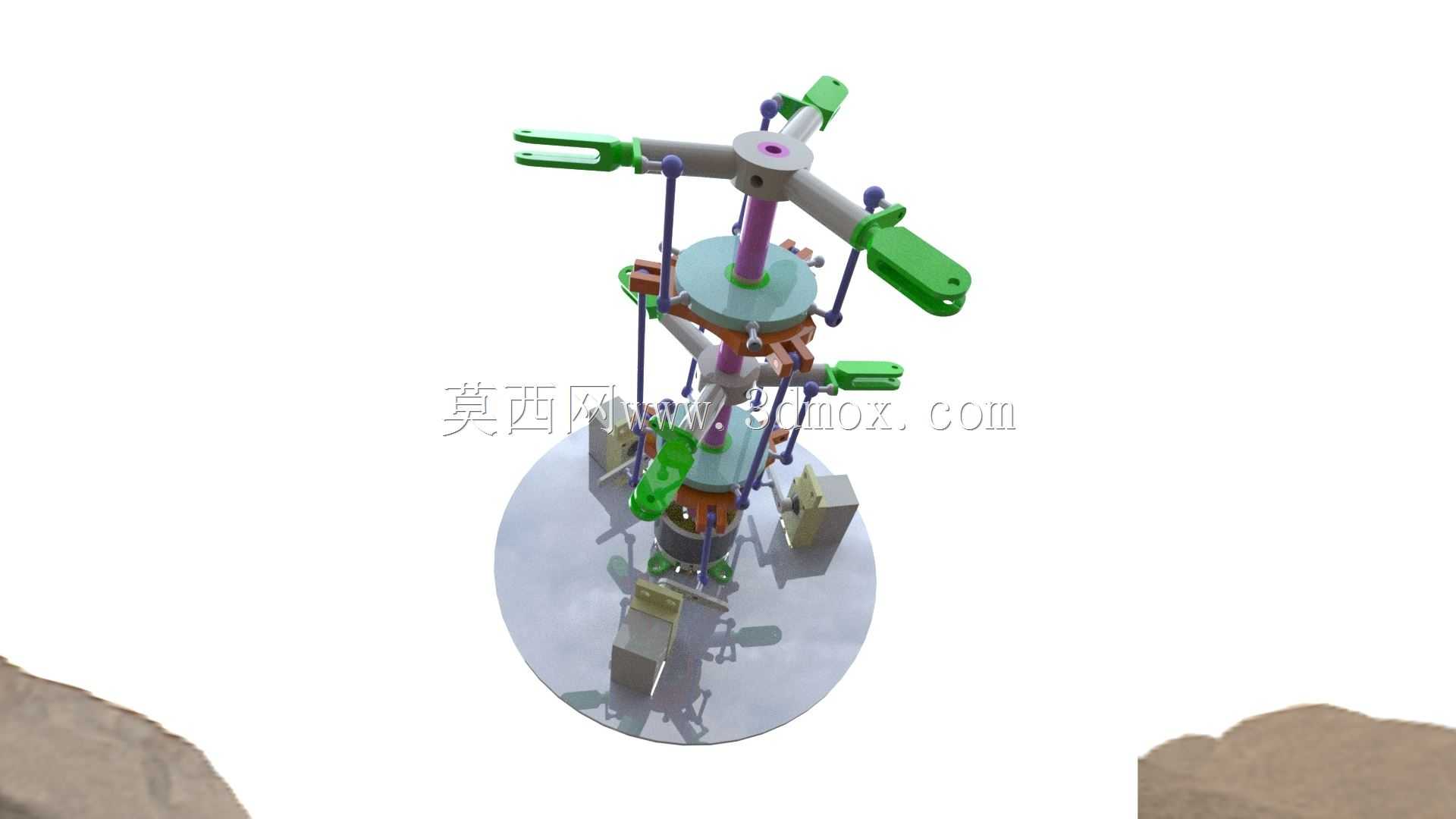

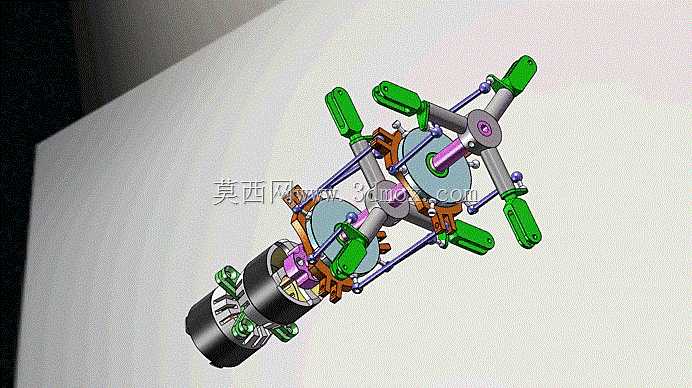

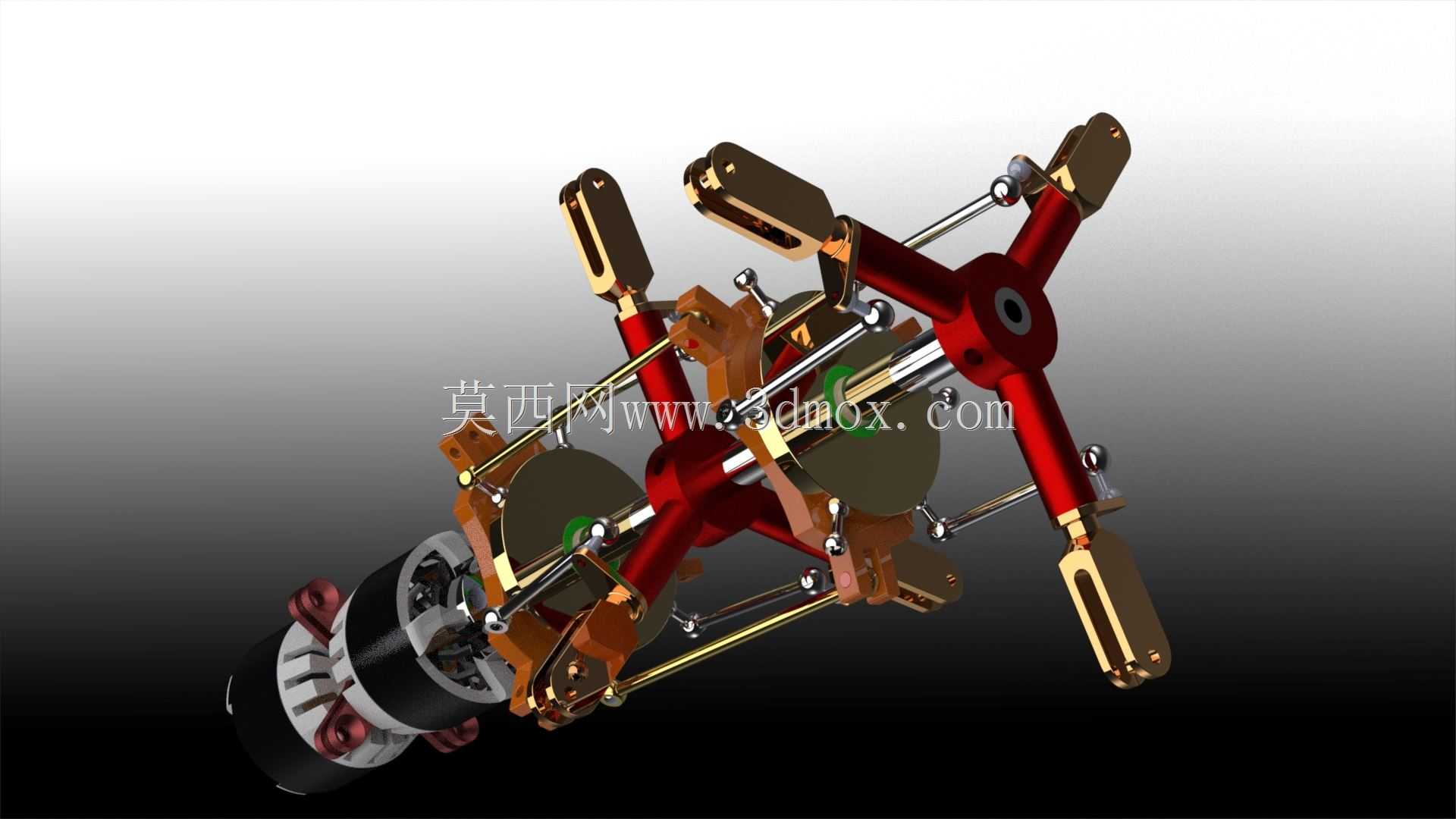

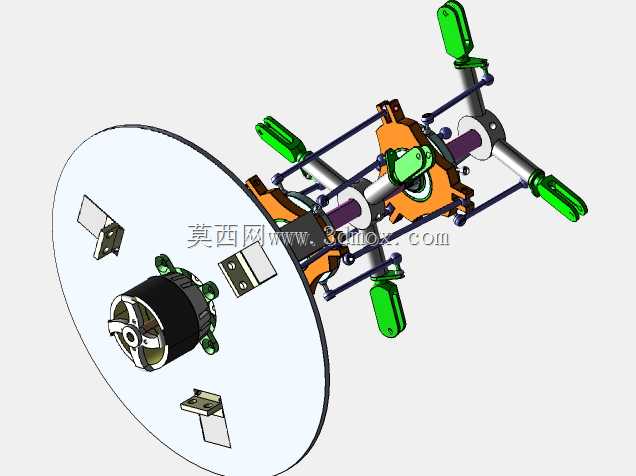

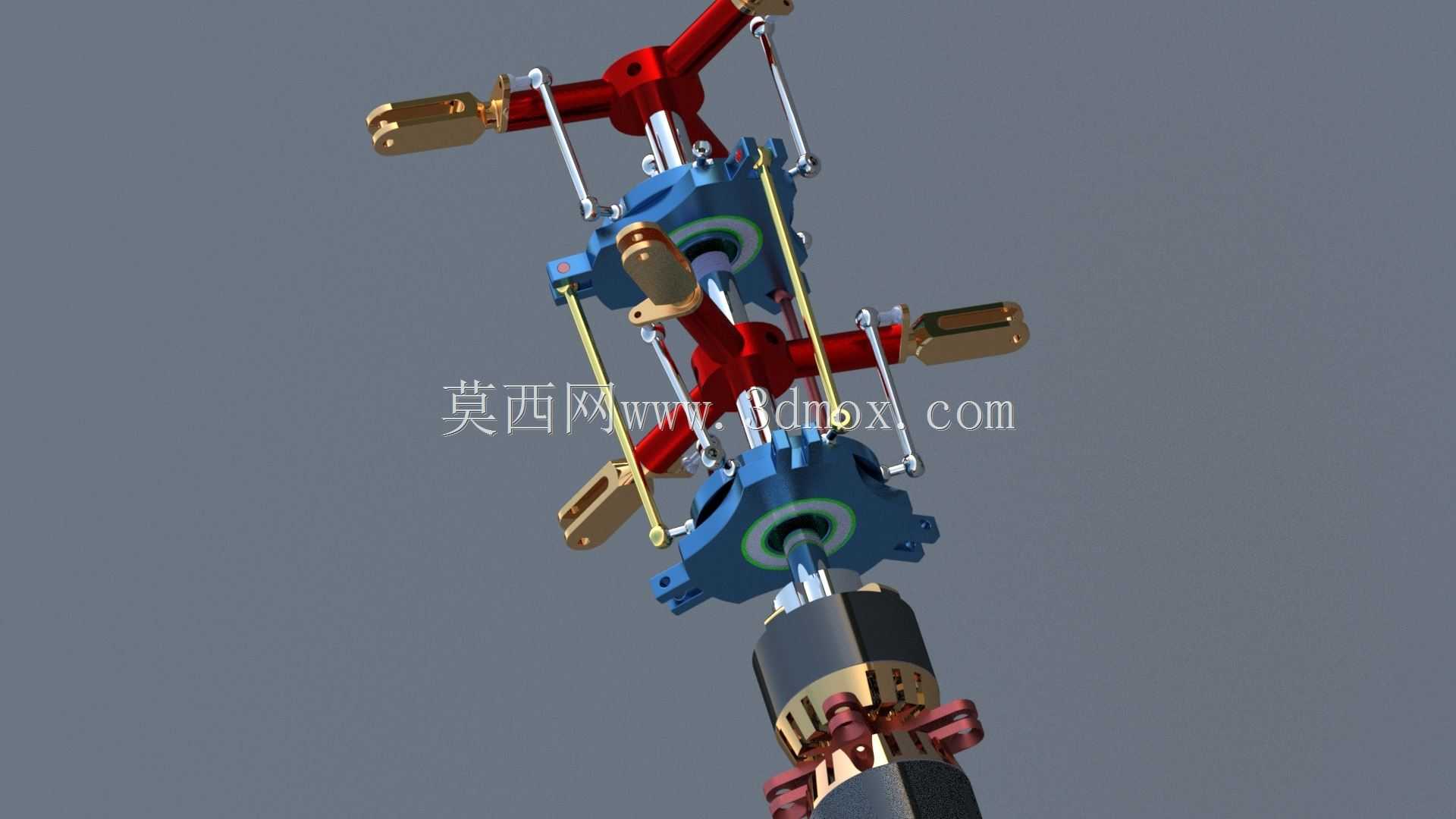

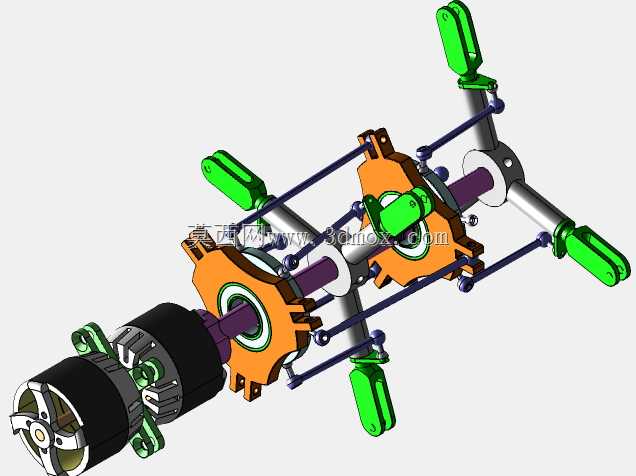

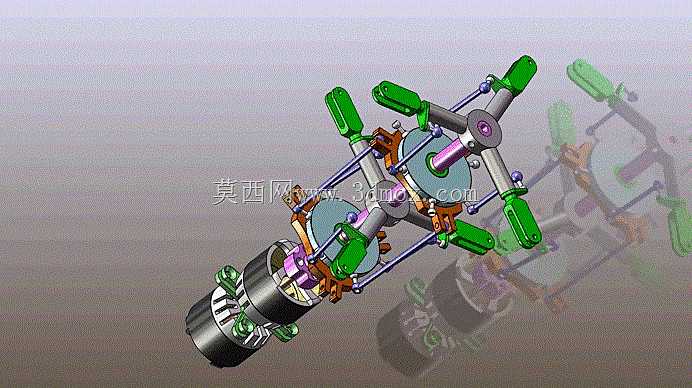

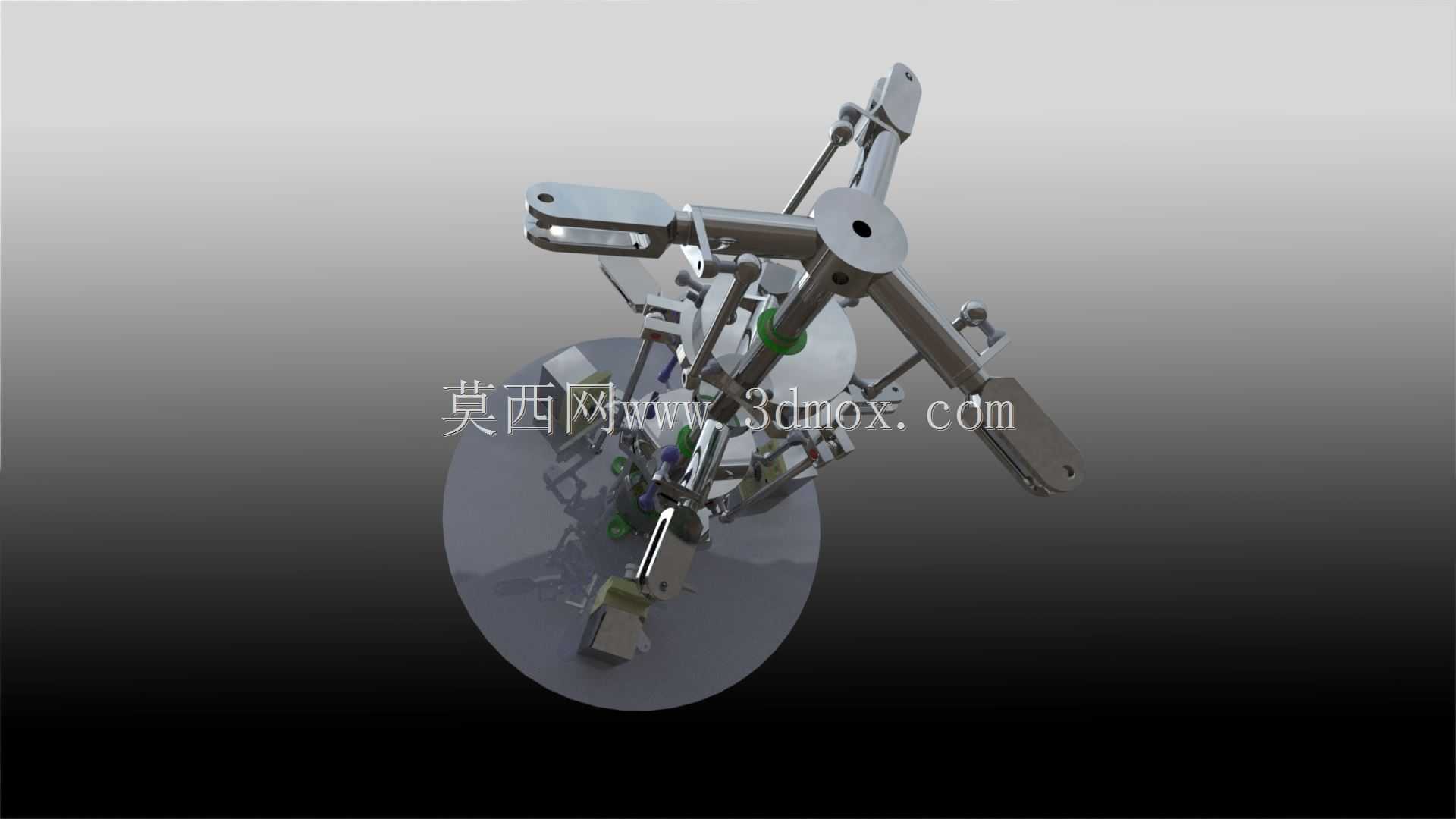

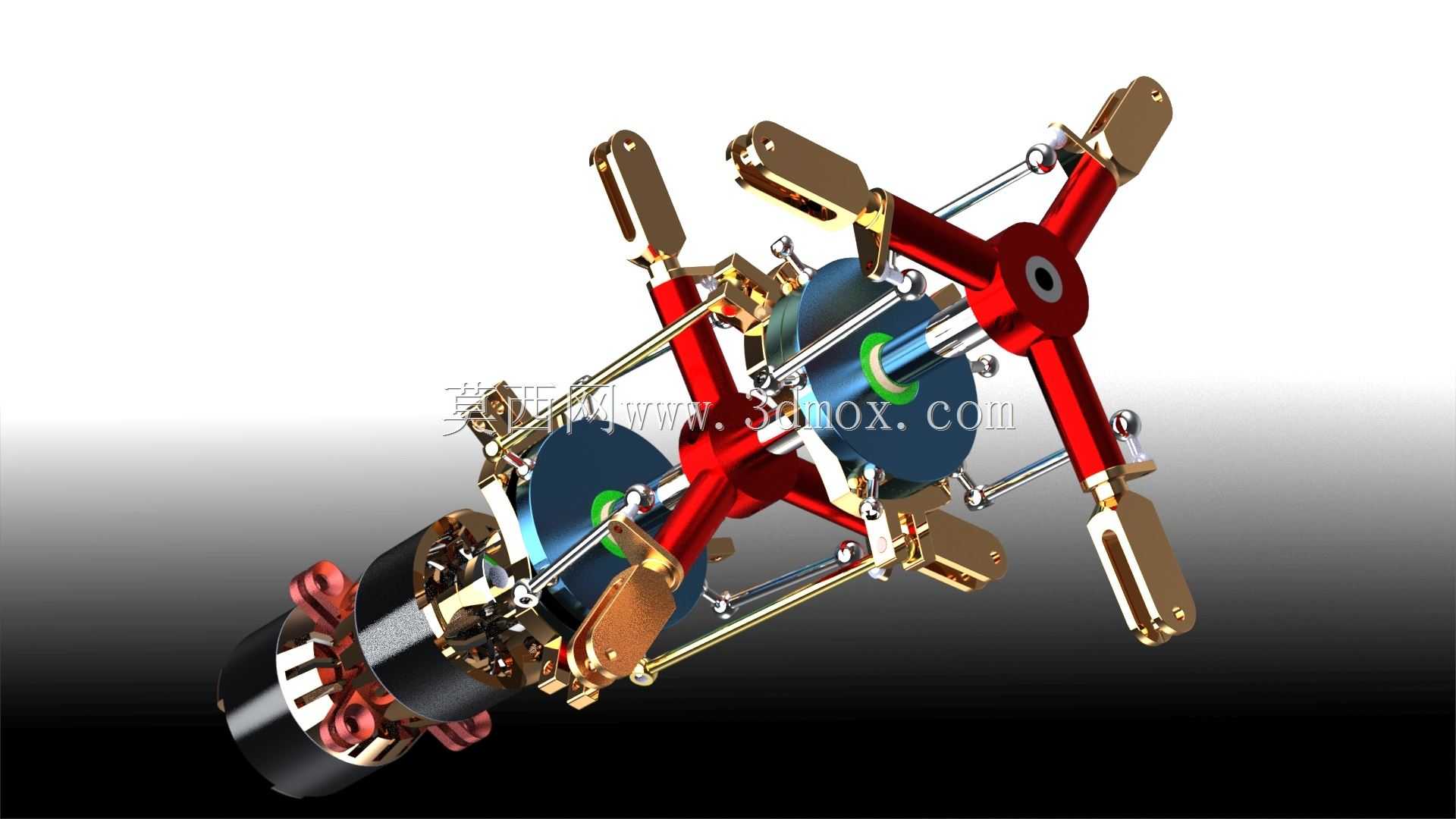

这款双向冲洗作业机构，主要面向工业零部件连续清洗、工件表面多面喷淋处理的生产场景，可适配中小型五金件、机加工零件、注塑件的表面除屑、除油、漂洗工序，能够直接集成在连续式清洗生产线、工位间流转的自动化作业单元中，替代传统单方向固定喷淋的作业模式，解决常规冲洗存在的喷淋死角、工件局部清洗不彻底的痛点。机构整体采用同轴对称布局设计，核心为中心旋转主轴搭配十字交叉布置的多组喷淋摆臂，上下对称设置的两组旋转盘体可同步带动摆臂做周向回转，摆臂末端的可调式喷嘴座可根据待冲洗工件的外形尺寸调整喷射角度与伸出长度，实现对工件上下端面、侧面缝隙的双向同步冲洗，无需额外设置工件翻面机构即可完成全周覆盖的喷淋作业。在功能设计上，机构的旋转驱动端集成了同轴传动的动力衔接结构，可直接对接生产线的主传动输出轴，也可搭配独立的调速驱动单元实现转速独立调节，适配不同清洗节拍的生产需求；摆臂与中心盘体的连接位置设置了快锁调节结构，无需拆解主体即可调整摆臂的伸展半径，适配直径在100mm至450mm区间内的不同规格工件冲洗需求，整体安装边界紧凑，主体径向最大尺寸不超过520mm，轴向安装长度控制在680mm以内，可直接嵌入现有清洗设备的腔体内，不需要对原有设备的机架结构做大规模改造。设计过程中充分考虑了冲洗作业的工况特性，所有与喷淋介质接触的结构件都做了防腐蚀适配设计，旋转衔接位置设置了密封防护结构，避免清洗液渗入传动部位造成部件磨损；对称式的结构布局让机构在高速旋转作业时保持良好的动平衡，运行过程中无明显偏载振动，可长时间连续稳定运行，既可以搭配高压水射流完成工件表面的高压冲屑作业，也可以接入低压清洗液完成工件表面的漂洗、药剂喷淋工序，在五金加工、汽配零件生产、电子元器件预处理等多个领域的清洗环节都能适配，有效提升冲洗作业的覆盖均匀度，减少人工补洗的工作量，提升整条清洗线的作业效率。
