大涵道比涡扇航空发动机剖面结构

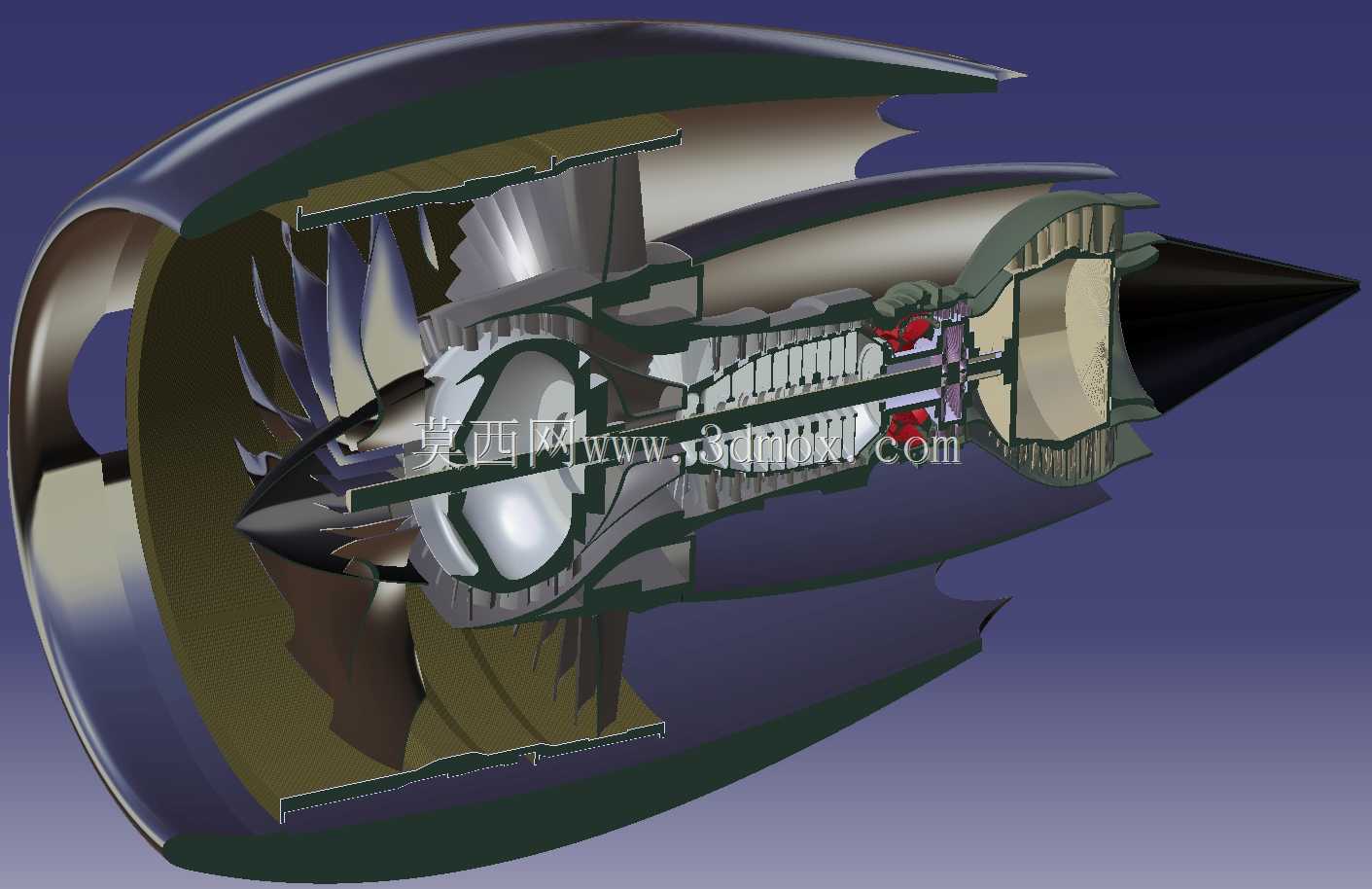

该模型呈现的是大涵道比涡扇航空发动机的全剖面结构，这类动力装置是当前民用干线客机、大型军用运输机的核心动力来源，承担着为飞行器提供巡航推力、保障飞行过程动力输出稳定的核心作用，在商用航空运输、远程战略投送等场景中是不可或缺的核心装备。从结构设计来看，模型完整还原了大涵道比涡扇发动机的核心流道布局，外侧大直径的风扇段是大涵道比设计的核心特征，进入发动机的气流大部分从外涵道直接喷出产生推力，仅小部分进入核心机完成压缩、燃烧、膨胀做功的循环，这种设计能够大幅提升亚音速巡航阶段的燃油效率，降低民航运营的燃油成本，同时有效降低发动机运行噪音，满足民航机场的噪音管控要求。核心机部分依次还原了多级低压压气机、高压压气机、环形燃烧室、高压涡轮、低压涡轮的层级排布，每一级叶片的叶型角度、转子与静子的间隙布局都贴合实际工程设计逻辑，压气机段逐级压缩空气提升气流压力，燃烧室通过燃油喷嘴将雾化航油与高压空气混合燃烧，产生的高温高压燃气驱动涡轮段转动，涡轮通过传动轴带动前端风扇与压气机持续运转，完成整个热力循环。从安装边界来看，模型还原了发动机短舱的整体气动外形，前端进气道的圆滑过渡、尾喷口的收敛构型都符合实际装机的气动要求，吊点位置的结构预留也匹配民航客机翼下吊装的安装形式，能够直观呈现发动机与机翼连接的位置关系。整个剖面设计将内部流道、转子支撑结构、附件传动布局都做了可视化呈现，能够清晰展示空气从进入进气道到分别从内外涵道排出的完整路径，对于理解航空发动机的工作原理、各部件的功能配合有着极强的参考价值，可用于航空动力相关的教学演示、结构原理讲解，也能为航空发动机的概念设计、结构布局验证提供直观的参考依据，帮助设计人员快速梳理各部件的空间占位，避免出现结构干涉问题，优化整机的重量分布与气动效率。
