直线导轨式倒立摆实验教学装置结构

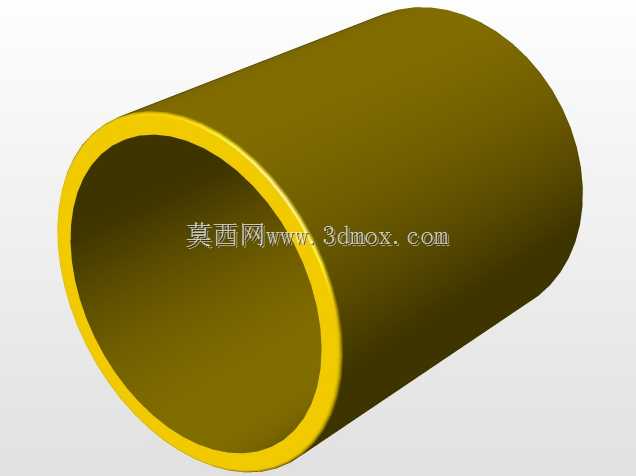

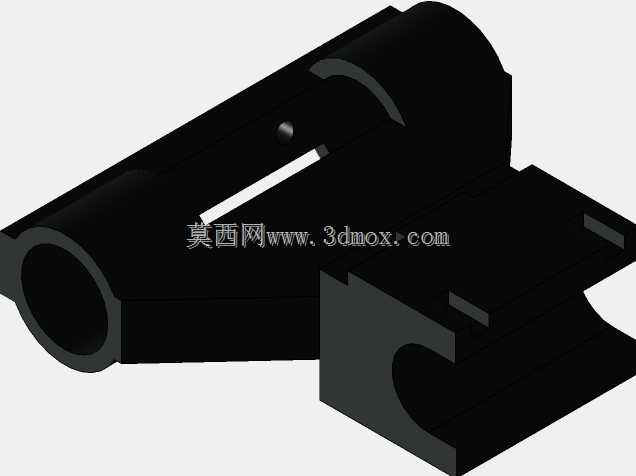

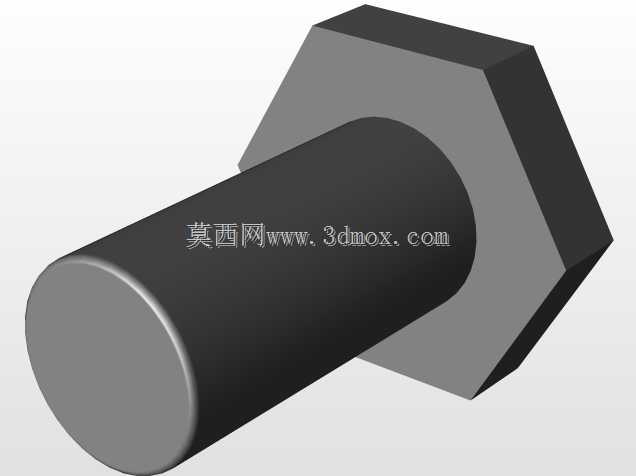

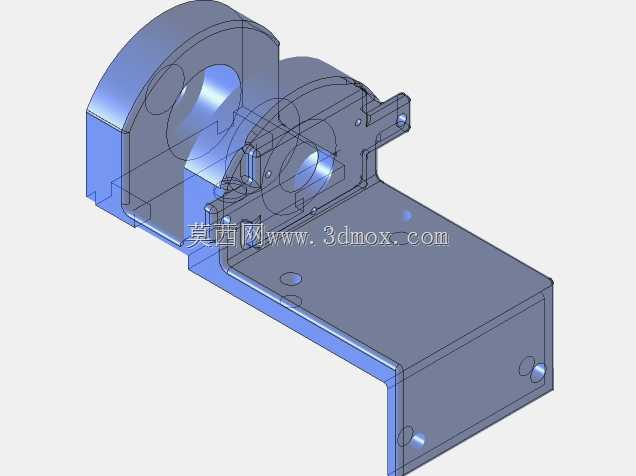

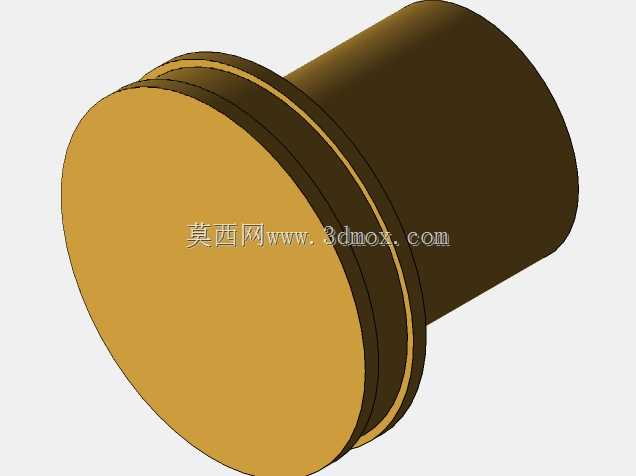

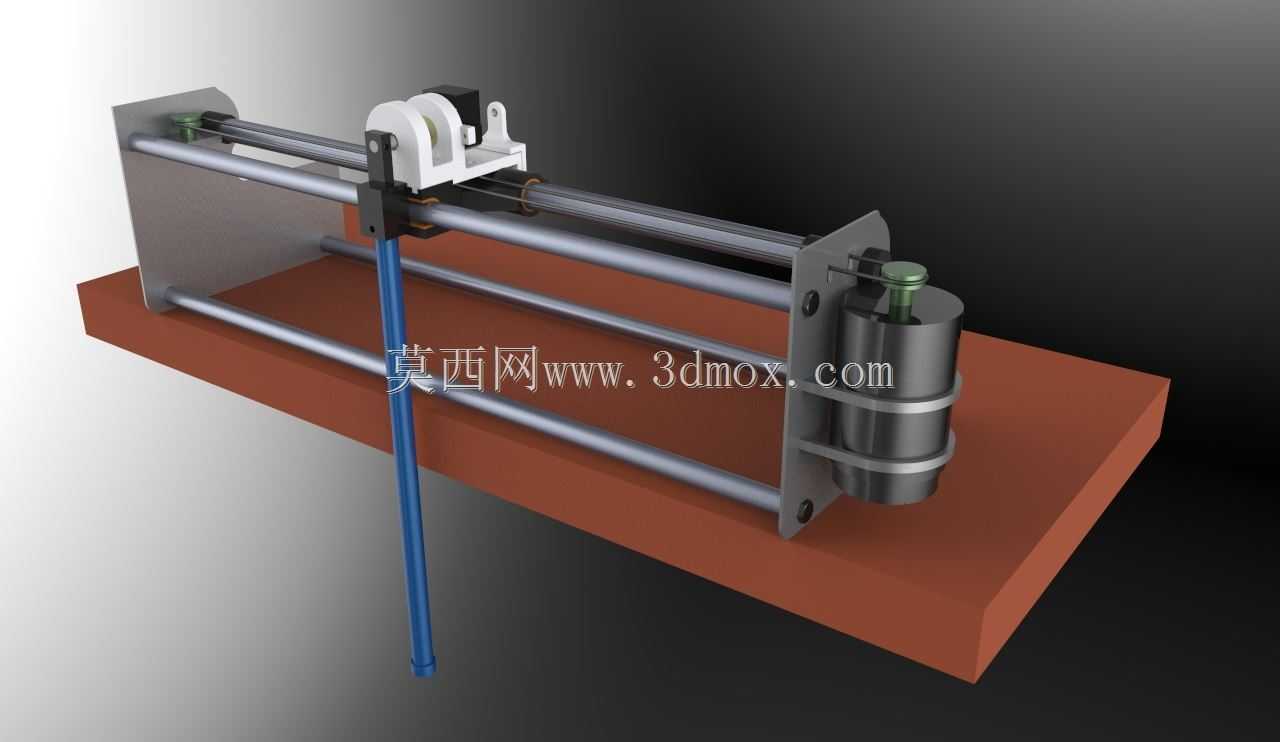

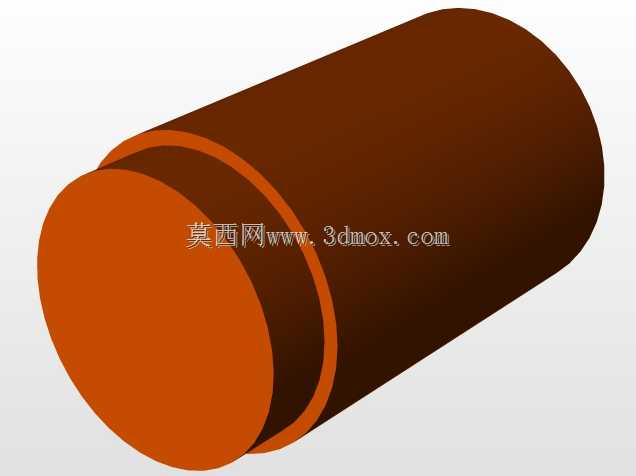

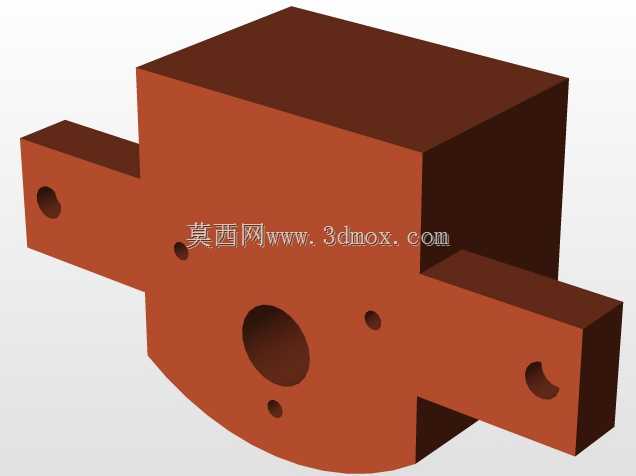

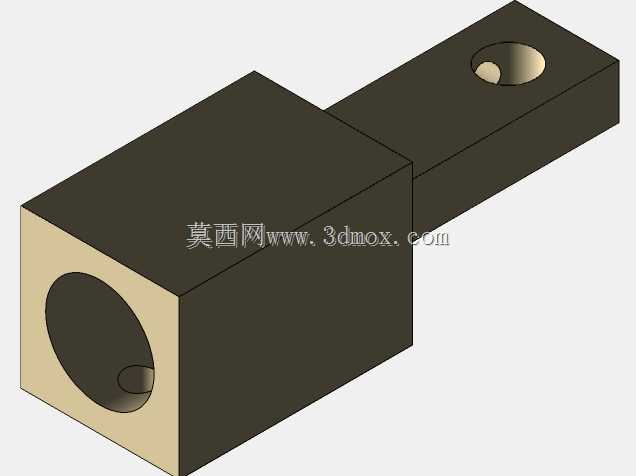

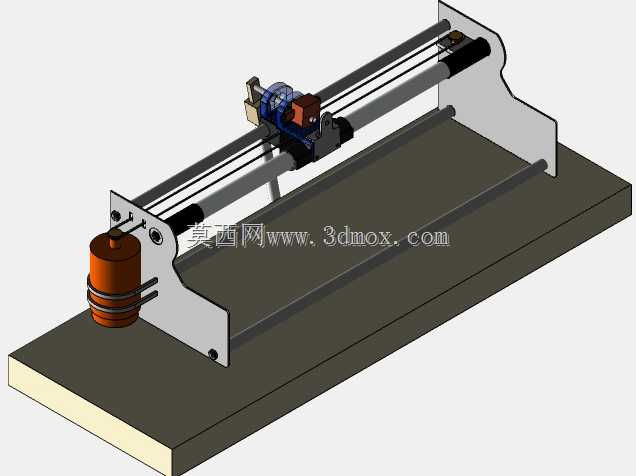

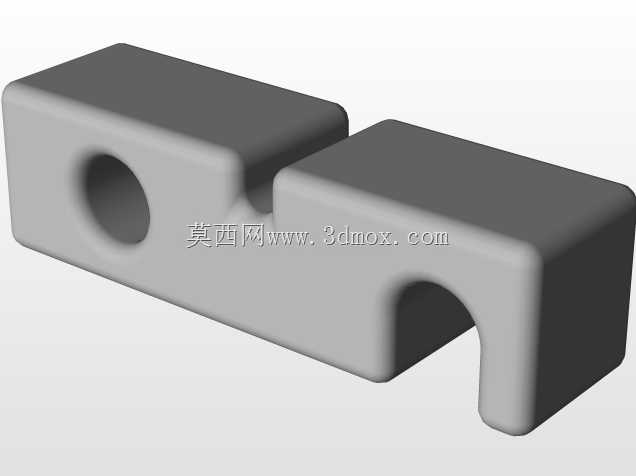

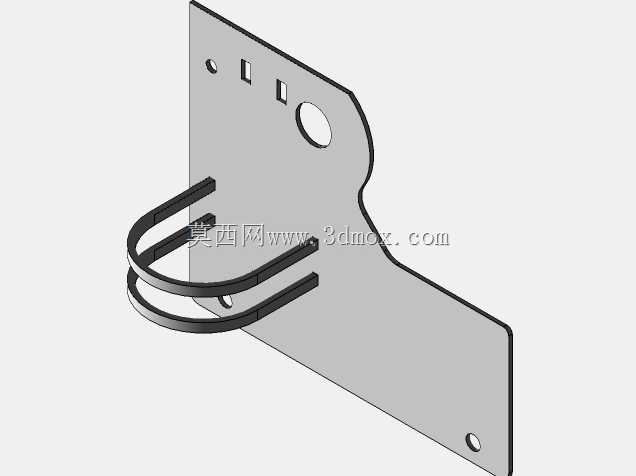

该倒立摆装置是面向控制理论教学、运动控制算法验证场景开发的实验类机械结构，核心应用于高校自动化、机械电子工程专业的控制原理实验课程，也可作为运动控制研发团队验证PID、模糊控制、神经网络控制等算法的实物载体，能够直观复现自然不稳定系统的平衡控制过程，帮助使用者理解非线性系统、多变量耦合系统的控制逻辑。整套装置以加厚矩形安装底板作为承载基座，底板采用平整硬质板材加工，为整套机构提供稳定的安装基准，可直接固定在实验台面上，安装时仅需保证底板平面水平度误差在允许范围内即可，整体安装边界适配常规教学实验台的台面尺寸，不会占用过多实验操作空间。装置的运动导向部分采用双平行光轴导轨结构，两根平行光轴通过两端的立式支撑座固定在底板上方，光轴表面做硬化抛光处理，摩擦系数低且耐磨性能优异，能够为滑动组件提供顺滑的直线运动导向，避免运动过程中出现卡滞、偏摆的问题。滑动组件搭载在光轴导轨上，上方集成摆杆铰接座，摆杆通过精密铰接轴与滑动座连接，可绕铰接点做单自由度回转运动，铰接位置采用低阻尼转动配合，尽可能减小转动副的摩擦阻力对控制精度的干扰，摆杆采用轻质高强度杆件制作，在保证结构刚性的前提下降低自身重量，减少运动过程中的惯性冲击。装置的驱动端设置在导轨一端，采用带传动结构连接滑动组件，能够将驱动部件的旋转运动转化为滑动组件的直线往复运动，驱动端的安装座做了加强结构设计，可承受往复运动过程中的交变载荷，避免长期运行出现结构松动。整套结构的设计思路围绕“降低非必要干扰、提升运动响应速度”展开，所有运动部件的配合间隙都做了合理控制，既保证运动顺滑无卡滞，又不会因间隙过大引入额外的控制误差，结构布局上将驱动部件、导向部件、摆杆组件沿直线方向排布，整体结构紧凑，重心落在底板中心区域，运行过程中不会出现装置晃动的问题。在实际使用过程中，该装置可通过配套的传感部件实时采集摆杆角度、滑动座位置信息，配合控制算法驱动滑动座沿导轨往复移动，从而实现摆杆的直立平衡控制，也可通过程序设定完成摆杆起摆、抗干扰平衡、轨迹跟踪等多种实验项目，能够充分满足控制类课程从基础理论验证到进阶算法开发的全流程实验需求。
