工业机器人关节回转基座传动结构设计

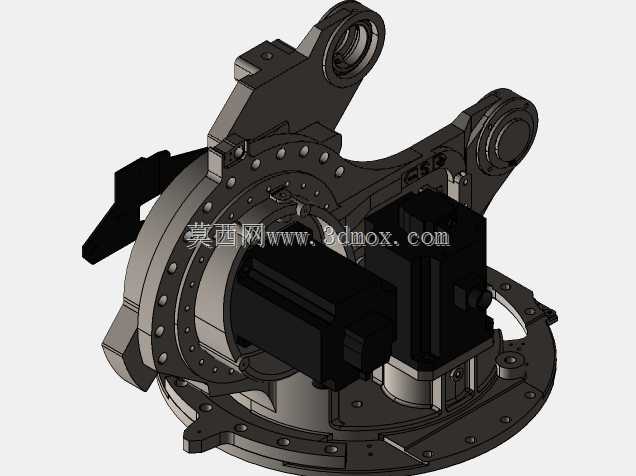

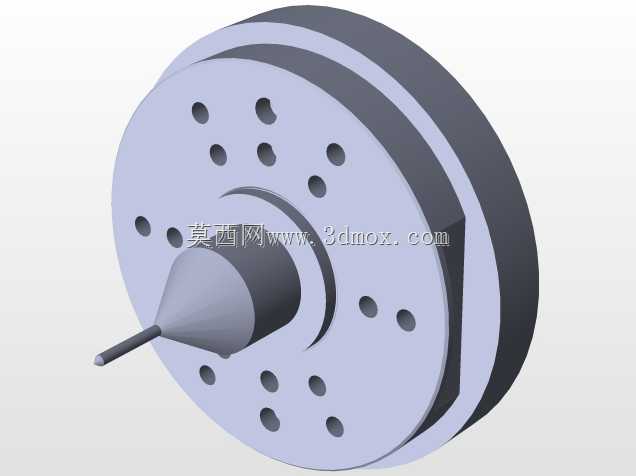

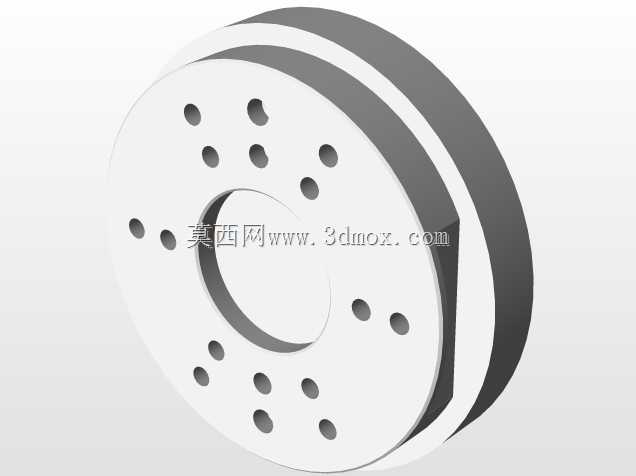

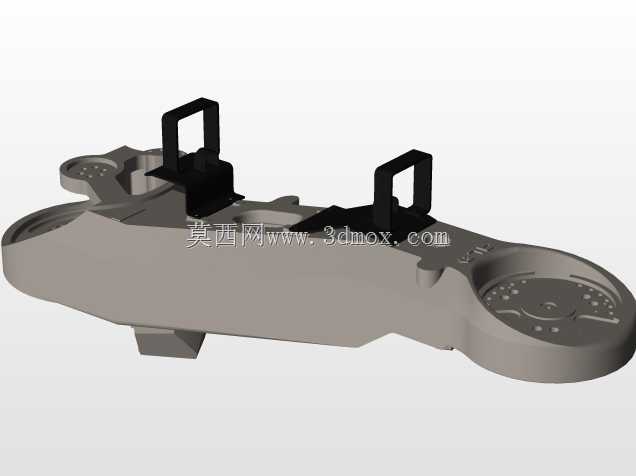

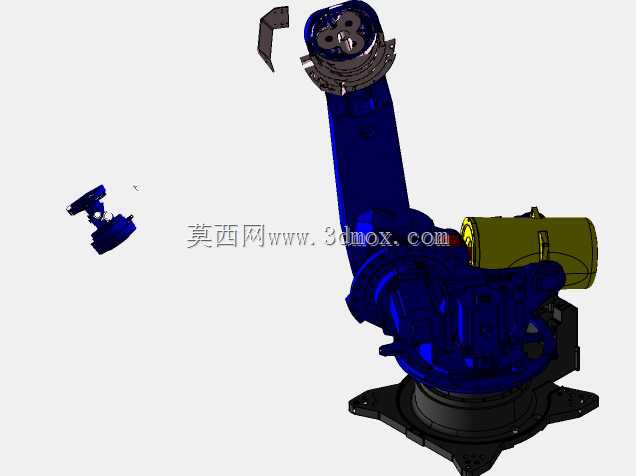

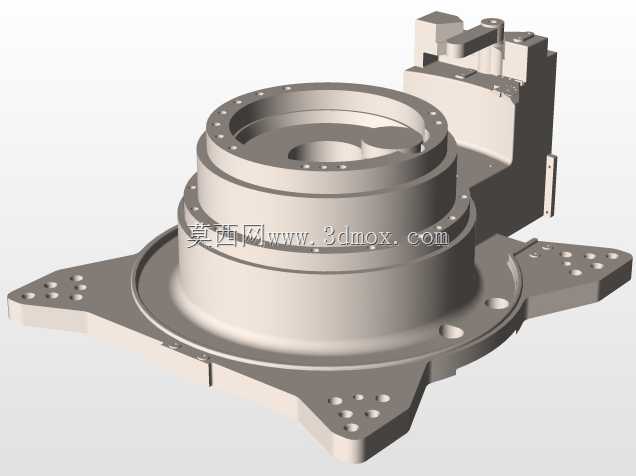

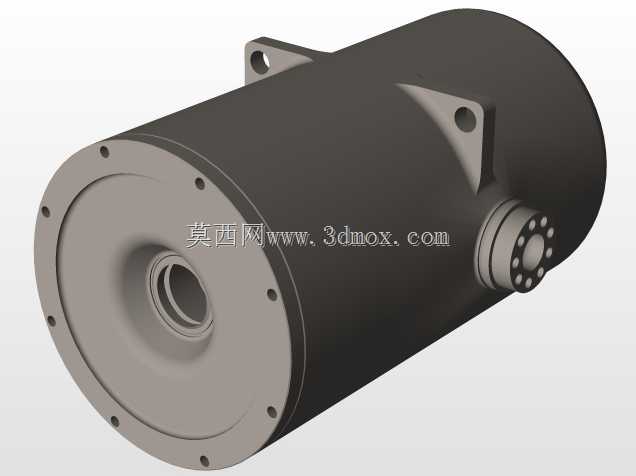

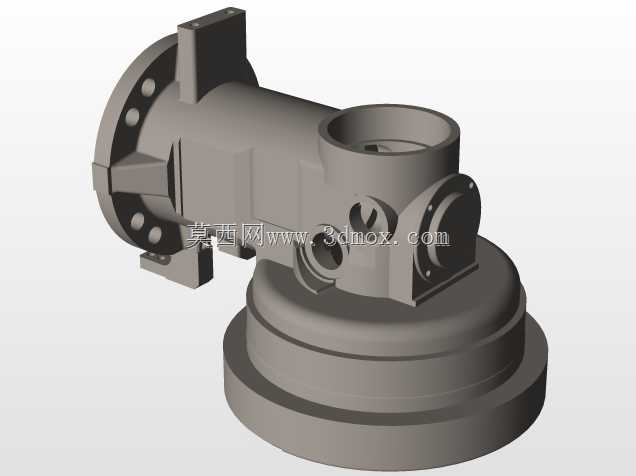

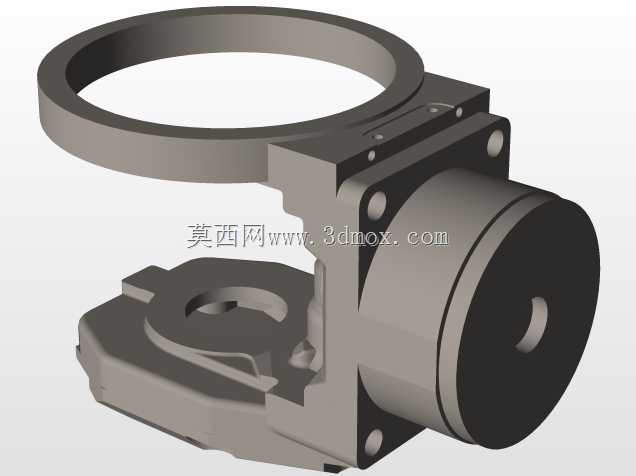

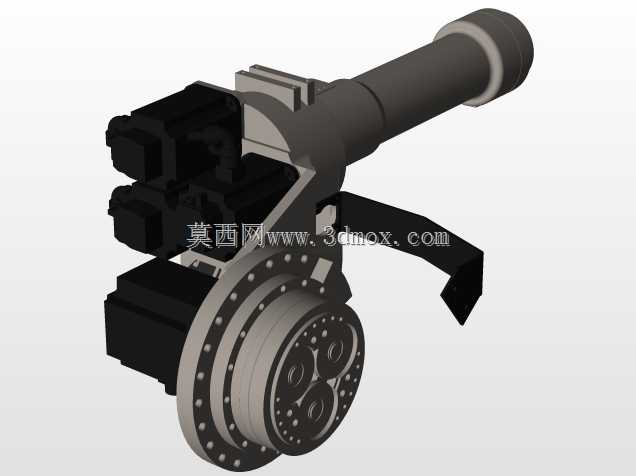

该结构为工业机械臂的底座回转关节总成，是多关节工业机器人承载整机重量、实现腰座水平回转动作的核心功能部件，广泛应用于六轴通用工业机器人、四轴码垛机器人、协作机器人等自动化作业设备的底部支撑与回转驱动环节，适配焊接、搬运、上下料、装配、打磨等多种工业生产场景的机械臂搭载需求，是连接机器人固定安装底座与上部大臂结构的关键传动单元。从实际用途来看，该关节总成承担两项核心功能：一是承载上部机械臂全部结构与末端作业负载的重量，将整机载荷均匀传递至底部安装面，保证设备运行过程的结构稳定性；二是通过内置驱动单元输出扭矩，带动上部臂体完成水平方向的回转动作，实现机械臂工作范围内的角度调整，扩大末端执行器的作业覆盖范围。从功能特性来看，该结构采用集成化设计思路，将驱动单元、回转支撑结构、连接法兰、限位安装位整合为一体式总成，驱动单元内嵌于回转支撑结构的内部空腔，大幅缩减了关节整体的轴向与径向占用空间，同时回转支撑采用带均匀安装孔的环形法兰结构，可承受较大的轴向载荷、径向载荷与倾覆力矩，适配机械臂大臂伸展作业时产生的偏载受力，避免关节受力变形影响运动精度。设计过程中优先考虑了安装适配性与运动可靠性，底部环形法兰预留了多组均匀分布的安装孔位，可适配不同规格的机器人底座安装标准，上部连接耳座采用对称式双铰点设计，可与大臂结构实现稳固铰接，同时预留了线缆走线的空腔位置，避免臂体回转过程中出现线缆缠绕、磨损的问题；结构的加强筋布局完全贴合受力传递路径，在耳座与回转法兰的连接位置设置了加厚过渡结构，有效降低应力集中风险，提升关节整体的结构刚性。从外形尺寸与安装边界来看，该关节总成整体为圆盘式底座搭配上部对称铰接耳座的结构，底部安装法兰的外径适配常规负载等级工业机器人的底座安装尺寸，上部铰接耳座的轴孔间距、孔径尺寸匹配对应规格大臂的安装接口，整体高度控制在紧凑范围内，不会过多占用机械臂竖直方向的运动空间，安装时仅需通过底部法兰孔位与安装面紧固，上部耳座与大臂铰接后即可完成装配，无需额外加装复杂的转接结构，能够有效缩短机器人整机的装配调试周期。
