机加工夹持用台式虎钳结构设计

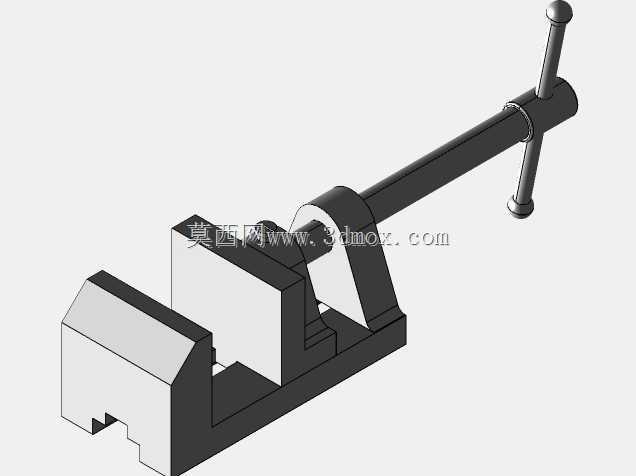

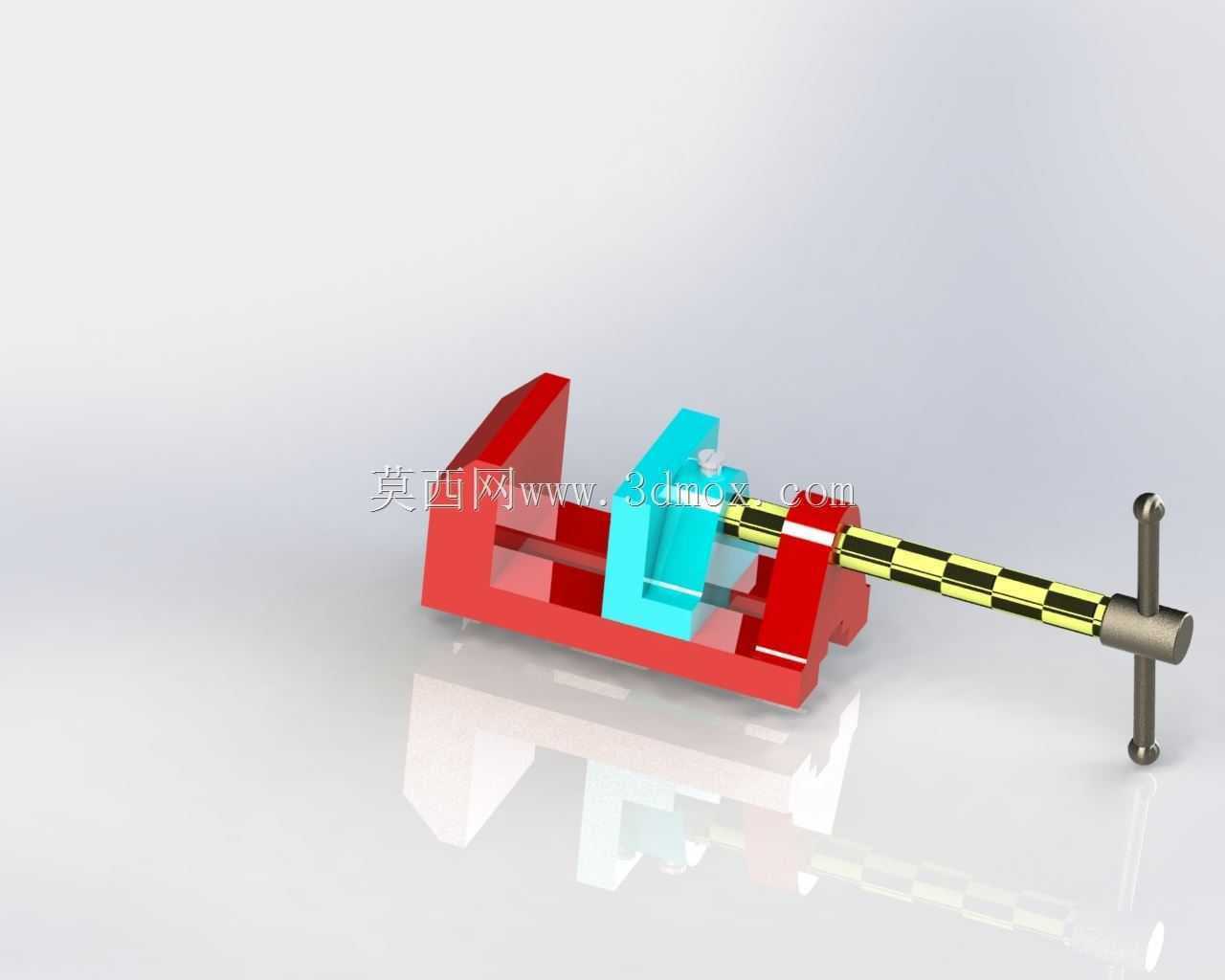

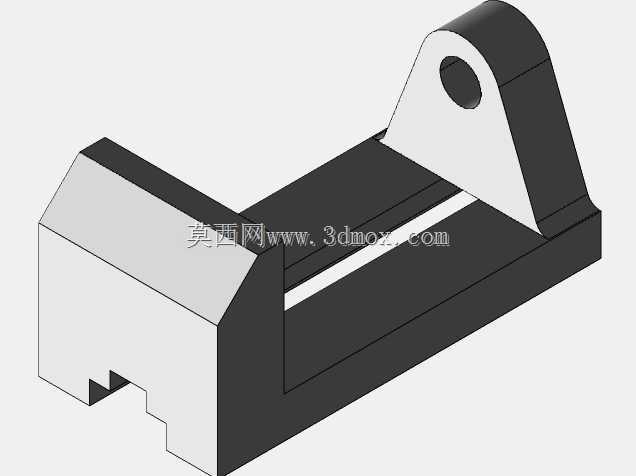

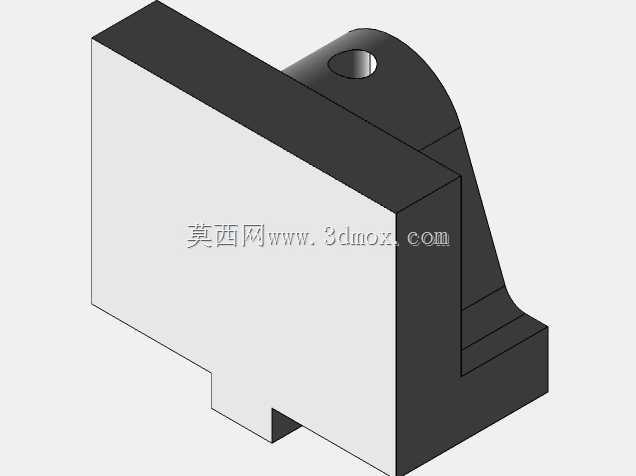

　　在普通机加工车间的工位布局里，台式虎钳是钻床、铣床、钳工台旁不可或缺的夹持工装，不管是小型零件的铣削平面、钻孔攻丝，还是钳工工序里的锉削、錾削、零件修配，都需要依靠这类虎钳完成工件的可靠固定，避免加工过程中工件移位造成尺寸超差甚至安全隐患。这款虎钳的整体结构围绕稳定夹持、操作便捷的核心需求设计，固定钳身作为整个机构的基座，底部预留了标准的螺栓安装孔位，可直接固定在工作台T型槽或者钳工台的木质台面上，安装边界适配多数常规工位的台面尺寸，整体长度控制在适配小型零件加工的区间，不会占用过多工位操作空间。活动颚板是直接接触工件的运动部件，和固定钳口的对应面都设计了锯齿状咬合结构，这种齿面结构在夹紧工件时能嵌入工件表层，增大接触摩擦力，

　　哪怕是承受较大的铣削切削力或者锤击振动力，工件也不会出现滑移错位，针对不同材质的加工需求，钳口板还设计为可拆换结构，磨损后可直接更换备件，也能根据需要换装软钳口来夹持精加工完成的零件，避免夹伤已加工表面。整个夹紧动作的动力传递依靠梯形螺纹副实现，螺杆一端通过限位结构和固定钳身连接，转动时仅做旋转运动不产生轴向位移，和活动颚板连接的螺母与螺杆啮合，当手柄带动螺杆转动时，螺母就会带动活动颚板沿导轨方向做直线进给，实现钳口的开合动作，梯形螺纹的自锁特性可以保证夹紧后不会因为加工振动出现松脱，不需要额外增加锁止结构就能维持足够的夹紧力。为了保证活动颚板运动的平稳性，固定钳身和活动颚板之间设计了贴合的导向导轨面，导杆结构和导轨配合，

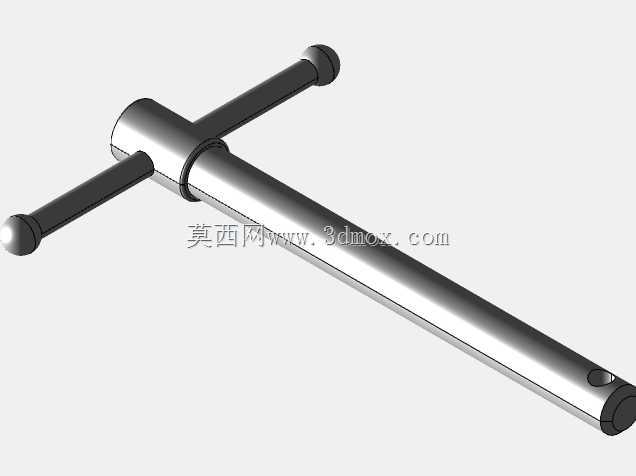

　　限制活动颚板的摆动自由度，让活动颚板全程沿平行于钳口的方向运动，不会出现偏斜导致的夹持间隙不均、工件夹歪的问题，导轨面的配合间隙经过合理设计，既不会因为间隙过大导致夹持精度下降，也不会因为间隙过小出现卡滞，日常维护时只需要定期涂抹润滑脂就能保证操作顺畅。手柄采用穿杆式结构，穿在螺杆端部的通孔内，操作时可以根据需要调整手柄的伸出长度，需要大夹紧力时可以接长力臂，降低操作人员的施力强度，不需要夹紧时也可以将手柄转到垂直向下的位置，避免磕碰路过的操作人员。从实际使用场景来看，这款虎钳的夹持范围覆盖了常规小型机加工零件的尺寸区间，既可以夹持方形、矩形的块状零件，也可以配合V型块附件夹持轴类零件完成径向钻孔、铣扁等工序，

　　固定钳身的整体铸造结构保证了足够的刚性，夹紧时不会出现钳身变形，能稳定维持夹持精度。设计过程中重点平衡了操作力和夹紧力的匹配关系，普通操作人员单手转动手柄就能达到足够的夹紧力，不需要借助加力杆就能完成多数常规零件的装夹，同时螺杆的螺距设计兼顾了开合速度和夹紧力输出，空行程移动时可以快速开合钳口，接近工件时再缓慢施力夹紧，减少装夹辅助时间。钳身的底部安装面做了平面度处理，安装后能和工作台面完全贴合，不会因为安装面翘曲导致虎钳整体倾斜，影响加工时的位置精度，所有运动部件的边角都做了倒钝处理，没有尖锐的毛刺棱角，避免操作过程中划伤操作人员。
