石油平台用重型双铰链夹持装置

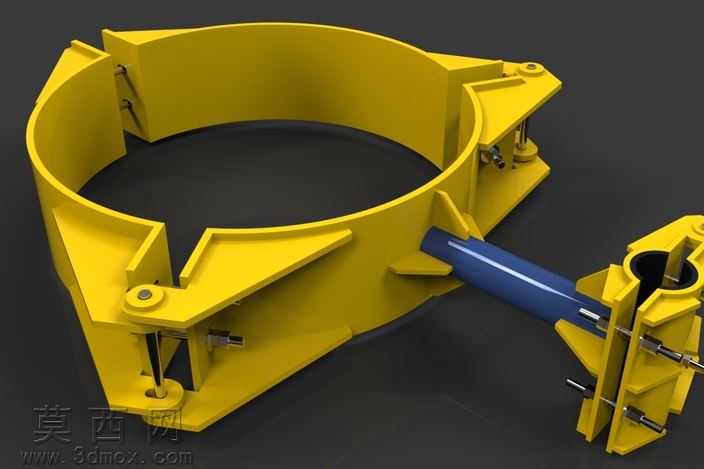

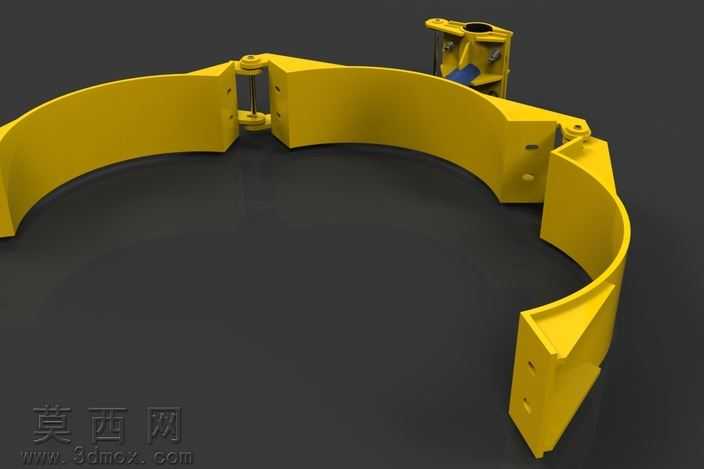

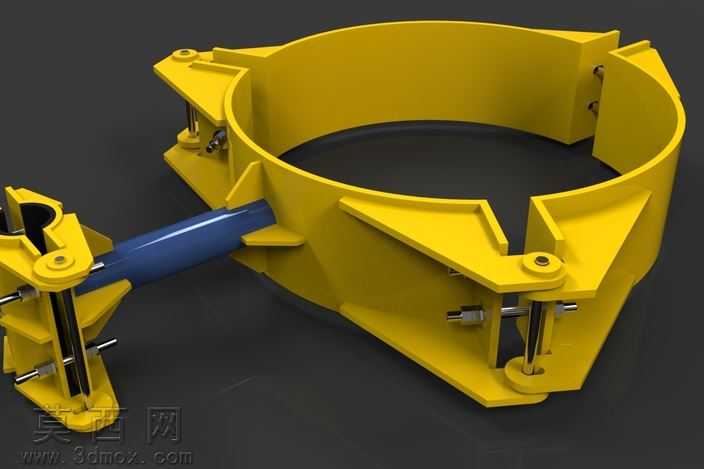

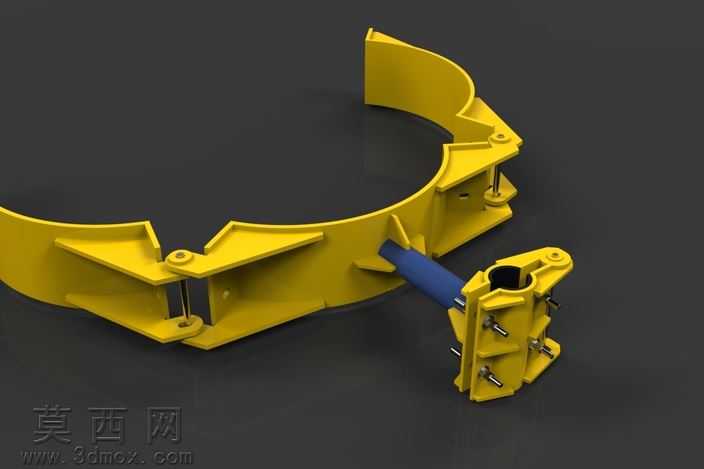

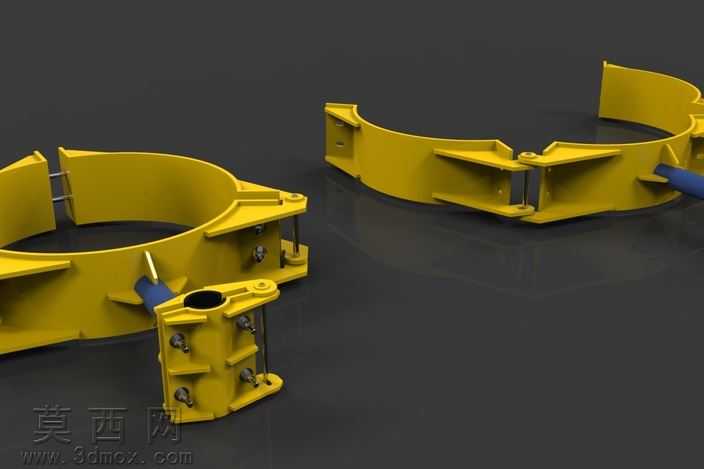

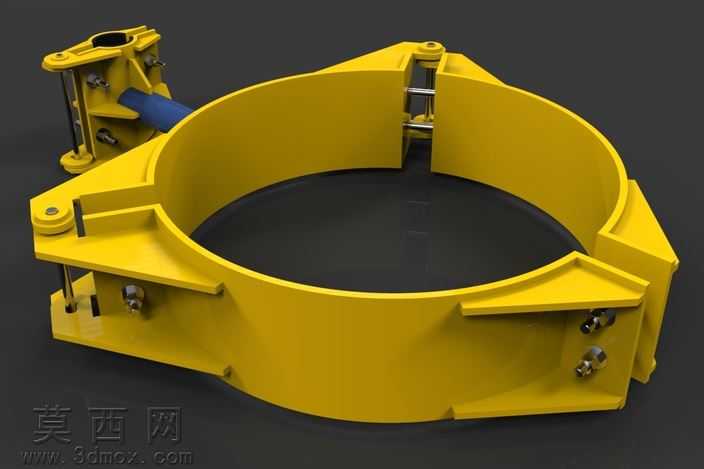

本作品为面向石油、天然气离岸作业平台设计的重型双铰链夹持装置三维模型，建模阶段采用参数化特征构建逻辑，先以环形基体为核心定位基准，沿圆周方向均匀分布三处带铰链连接结构的夹持支臂，每处支臂均通过同轴销轴结构实现开合动作，建模过程中对销轴配合间隙、铰链转动副的活动行程做了精准的参数约束，确保模型可直接用于运动仿真验证。材质渲染阶段，主体夹持结构采用亮黄色工业防护漆材质，调整材质粗糙度参数模拟户外金属漆面的微哑光质感，对销轴、紧固螺栓等连接件做了镀锌金属材质区分，表面添加轻微的使用磨损纹理提升真实感，配套的蓝色连接杆采用环氧涂层金属材质，通过高光与漫反射参数的调整，还原涂层表面的光滑质感，场景内采用三点布光方案，主光从侧上方投射突出结构的立体轮廓，辅光补全暗部细节避免结构阴影死黑，轮廓光勾勒装置边缘提升画面层次感。结构设计上，环形基体采用加厚圆弧壁结构，内壁预留防滑咬合齿槽，可在抱紧圆形构件时提供足够的摩擦力避免滑移，三处铰链支臂均设置加强筋结构，从基体侧壁延伸至支臂受力端面，抵消夹持作业时产生的弯矩变形，每处支臂末端配置可调锁紧螺栓结构，可根据被夹持构件的外径误差微调夹持行程，适配一定尺寸范围内的管件固定需求，配套的横向连接杆用于相邻夹持装置的刚性连接，可在平台支撑区域形成稳定的环形固定体系。设计思路围绕重型支撑场景的可靠性需求展开，摒弃传统单铰链夹的受力不均缺陷，采用三铰链均布的结构形式让夹持力沿圆周方向均匀传递，避免局部应力集中造成构件损伤，所有转动副位置均预留润滑注油通道结构，适配离岸平台高盐高湿环境下的长期维护需求，整体结构可实现快速开合安装，无需额外焊接作业即可完成对现有支撑腿、输送管道的环抱固定，大幅降低离岸作业的安装施工难度。
