共轴双旋翼电动直升机结构设计

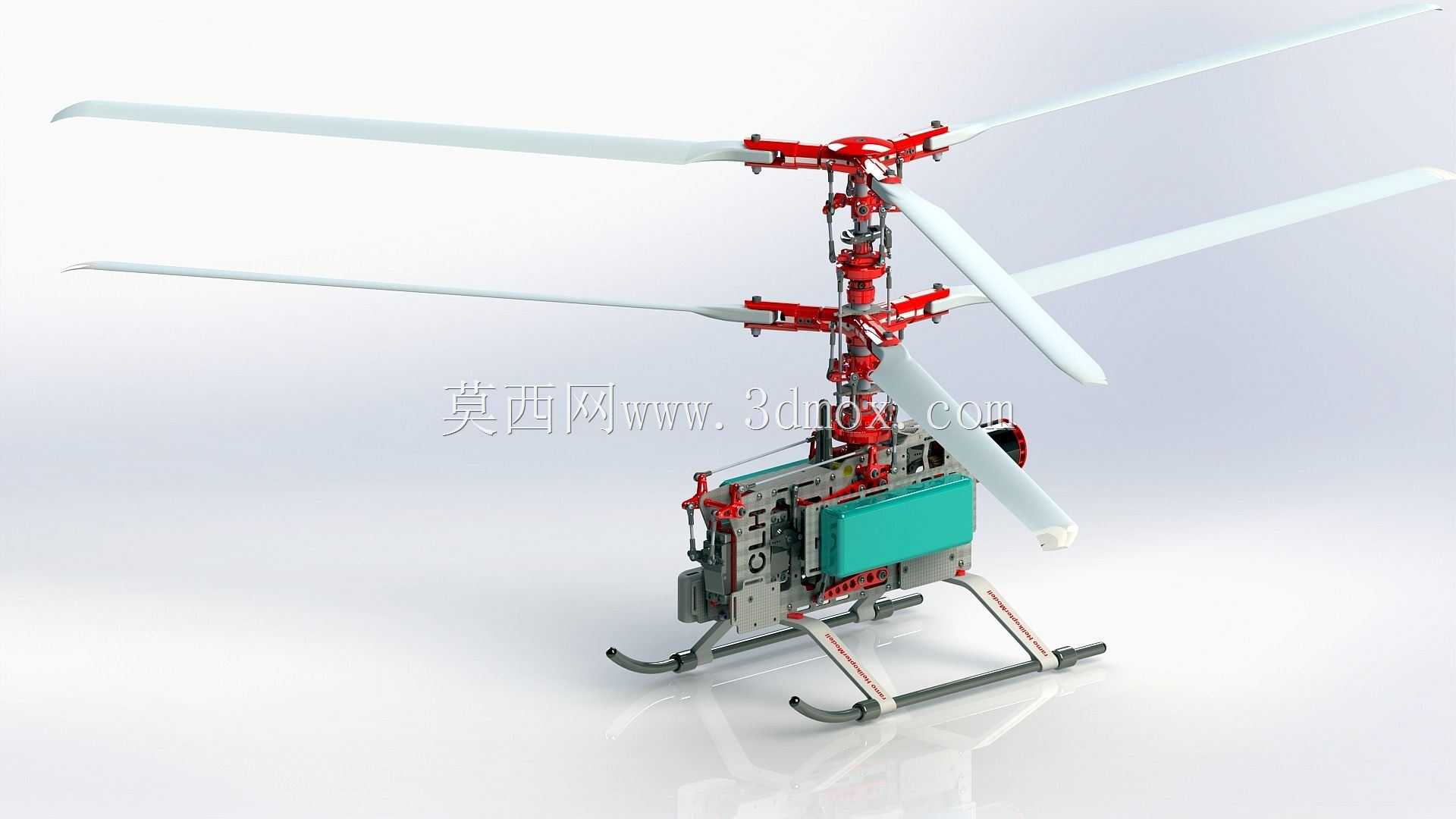

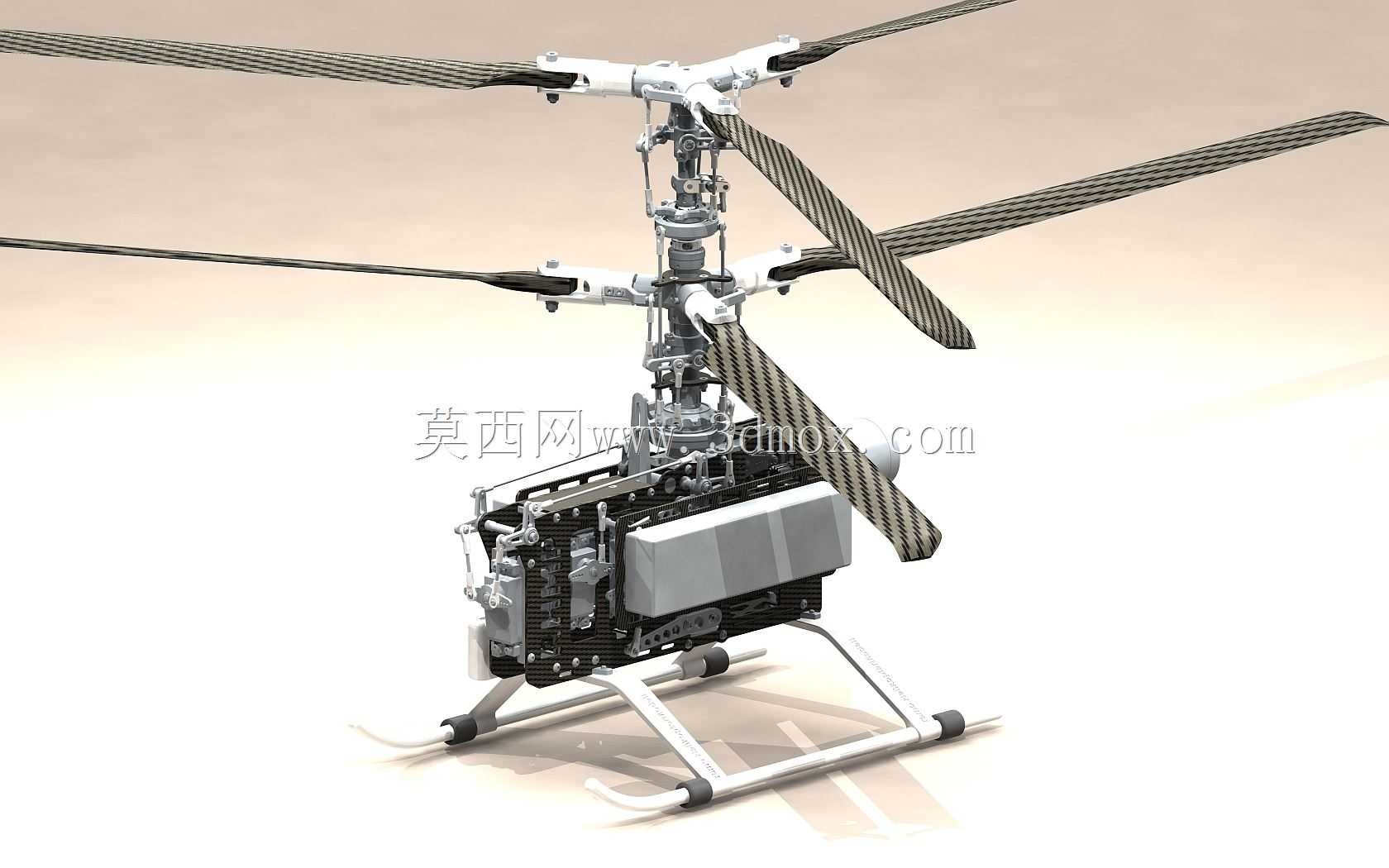

这款共轴双旋翼电动飞行器采用经典的卡莫夫式共轴反转双旋翼布局，省去了传统单旋翼直升机必备的尾桨结构，大幅缩短了整机的轴向尺寸，同时消除了尾桨传动带来的功率损耗与结构复杂度，在同级别起飞重量下能够获得更高的悬停效率与载荷能力，在小型电动航模、近距低空侦察、狭小空间作业场景中具备独特的应用优势。整机主旋翼直径为1370mm，最大起飞重量可达4200g，紧凑的机身结构能够适配室内外多种飞行场景，既可以作为航模爱好者的进阶飞行平台，也可通过搭载轻量化任务载荷，完成短距航拍、环境监测、狭小空间巡检等轻量化作业任务。

在功能设计上，该飞行器采用25V 5000mAh规格的锂聚合物电池作为动力源，能够根据飞行工况的差异提供8-10分钟的持续动力输出，共轴反转的双旋翼通过上下旋翼的扭矩抵消实现航向稳定，无需额外的尾桨推力补偿，传动结构采用分层式机架布局，将动力电机、传动齿轮组、飞控模块、电池舱沿机身中轴线自上而下排布，有效降低整机重心，提升飞行过程中的姿态稳定性。起落架采用滑橇式结构设计，搭配弹性支撑臂，能够在降落时有效吸收冲击载荷，避免硬着陆对机身精密传动部件造成损伤，同时滑橇结构无额外活动部件，可靠性更高，适配非平整场地的起降需求。

设计过程中重点围绕共轴双旋翼的传动同轴度进行结构优化，上下旋翼的传动主轴采用嵌套式设计，保证两组旋翼的旋转轴线完全重合，避免旋转过程中出现动不平衡带来的振动问题；机身主承力框架采用轻量化镂空设计，在保证结构强度的前提下尽可能降低整机自重，电池舱采用快拆式布局，方便快速更换电池提升作业效率，电控模块集中布置在机身中部的防护舱内，既能够平衡整机重心，也能避免飞行过程中气流、杂物对电控元件的干扰。整机的安装边界充分考虑了模块化拆装需求，旋翼、起落架、电池舱均可快速拆解，方便日常维护与零部件更换，外露的传动结构也便于调试与参数校准，为后续的外形改装、功能拓展预留了充足的安装空间，用户可根据自身使用需求加装外壳、任务挂载等拓展部件，适配不同的使用场景。
