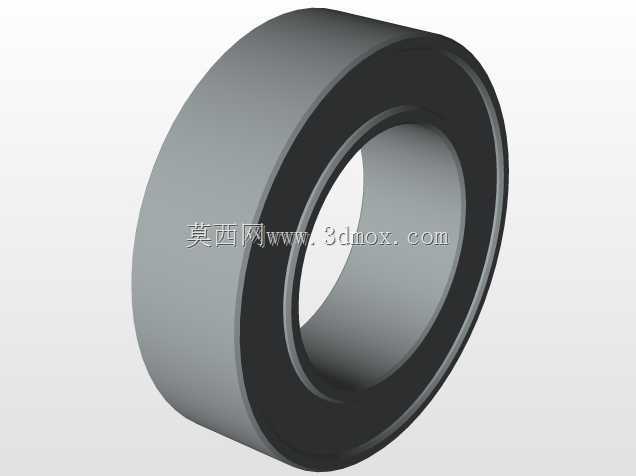

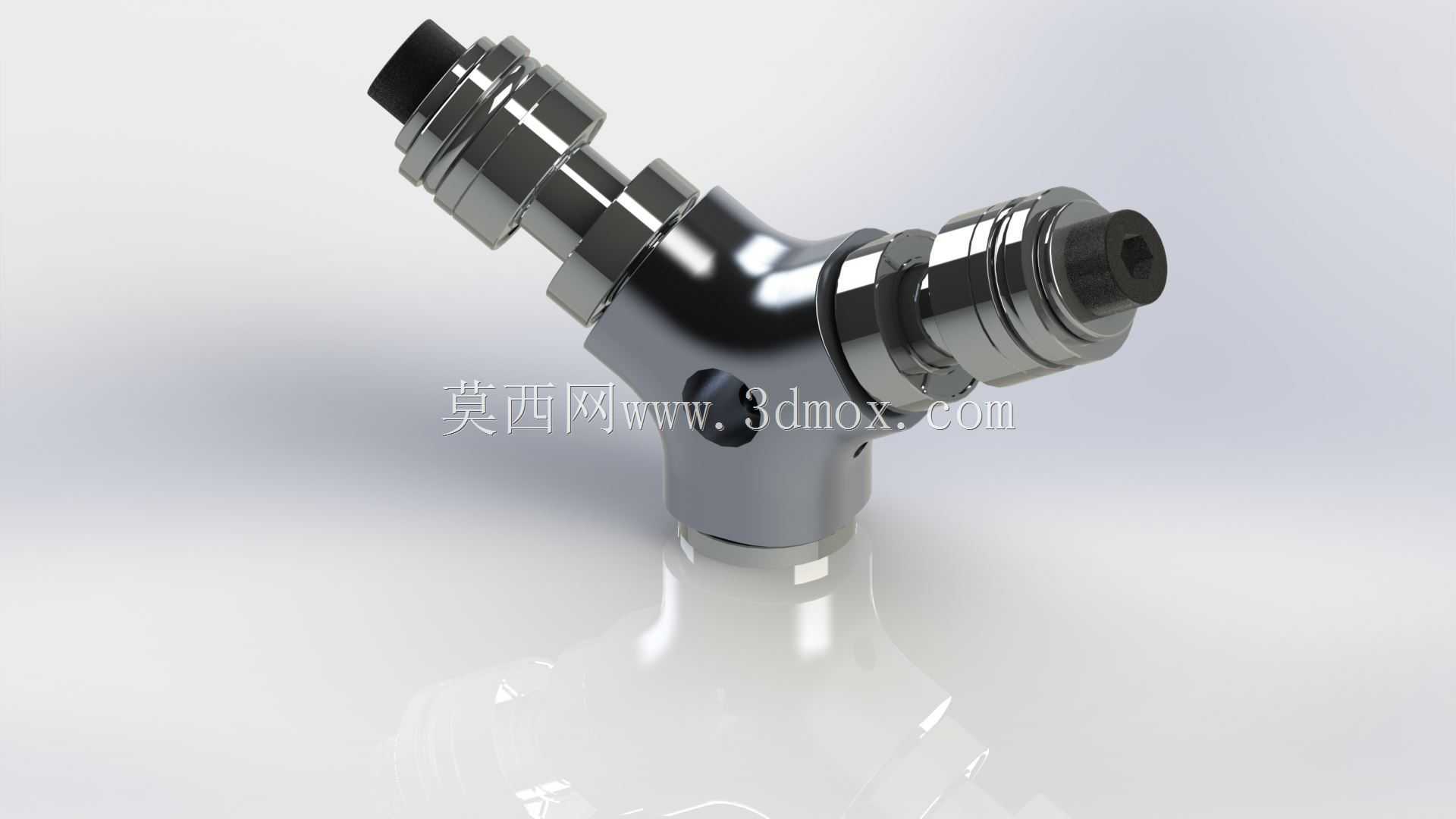

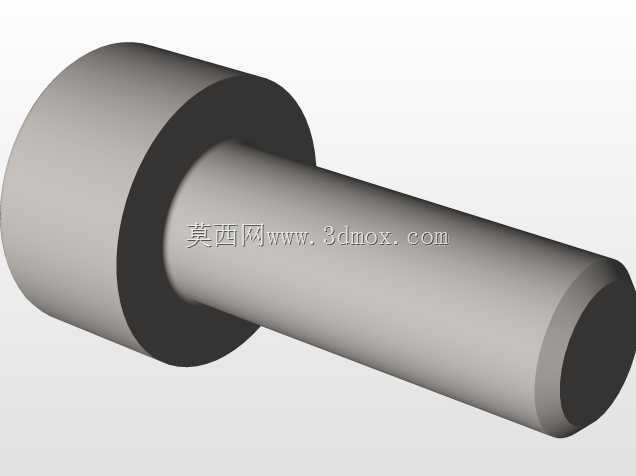

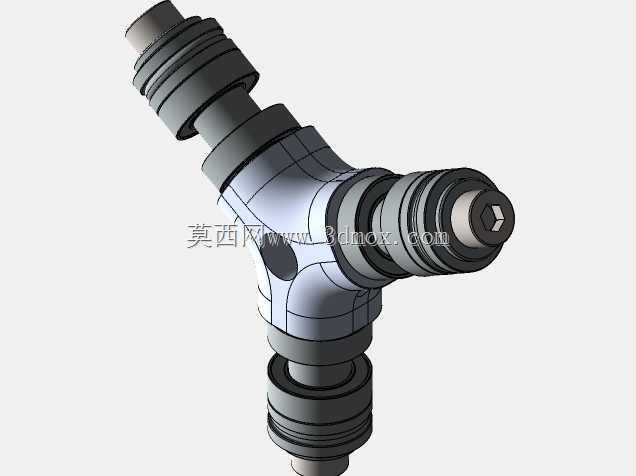

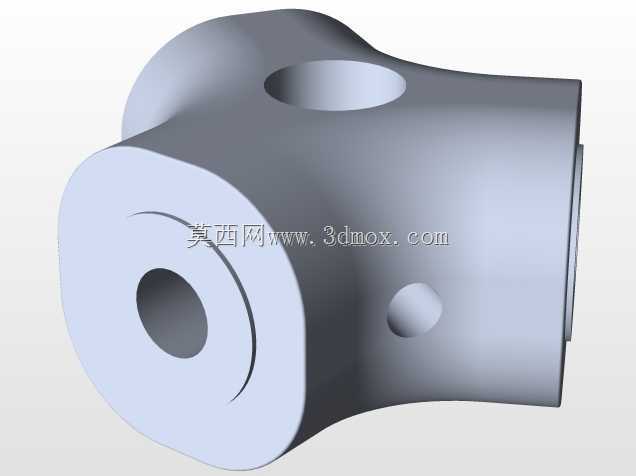

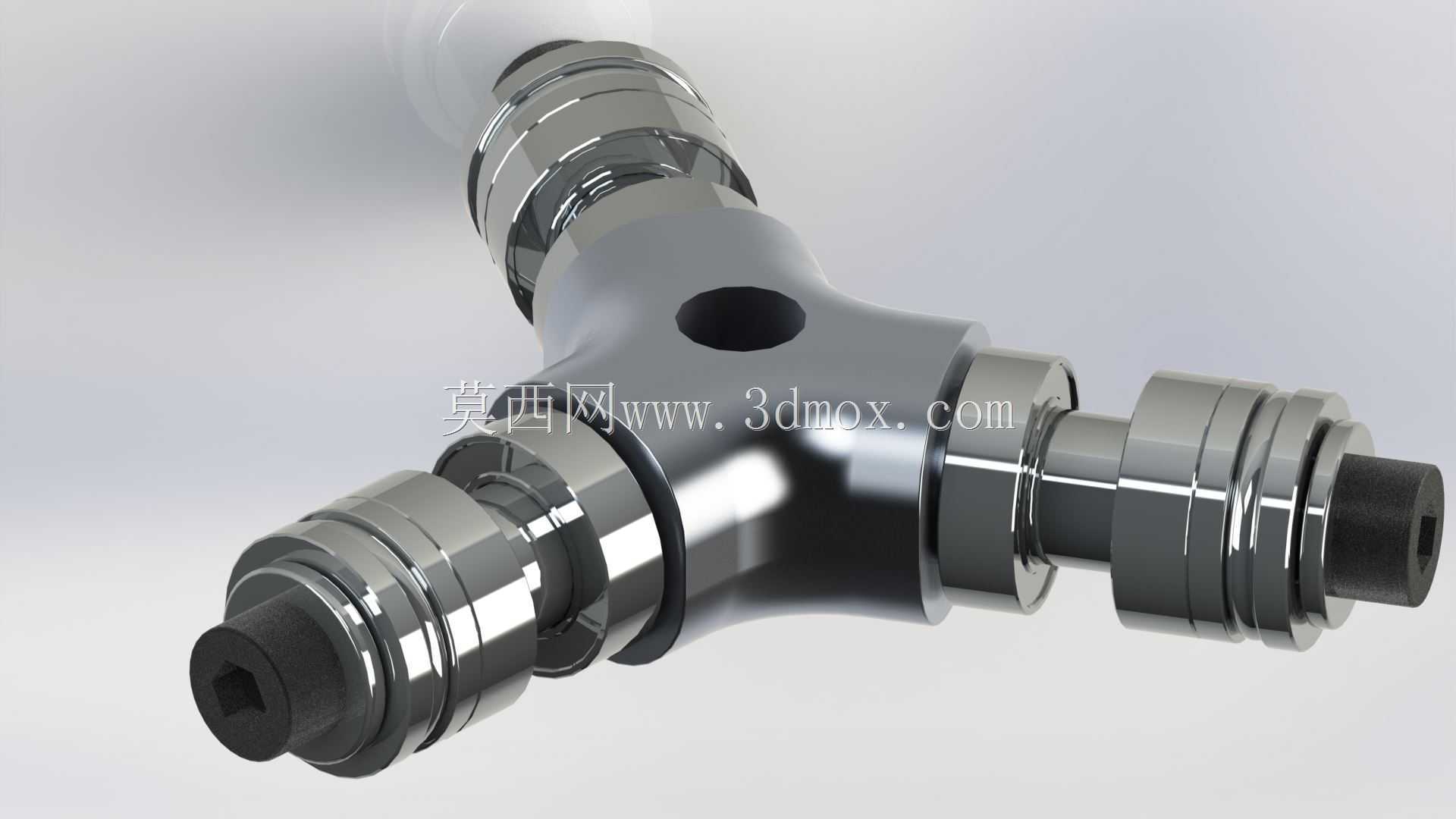

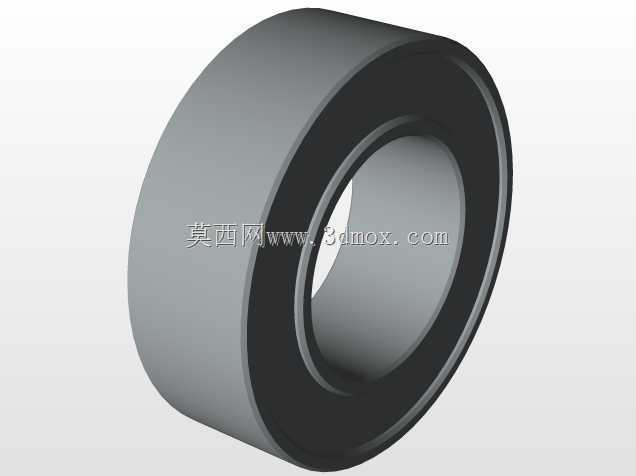

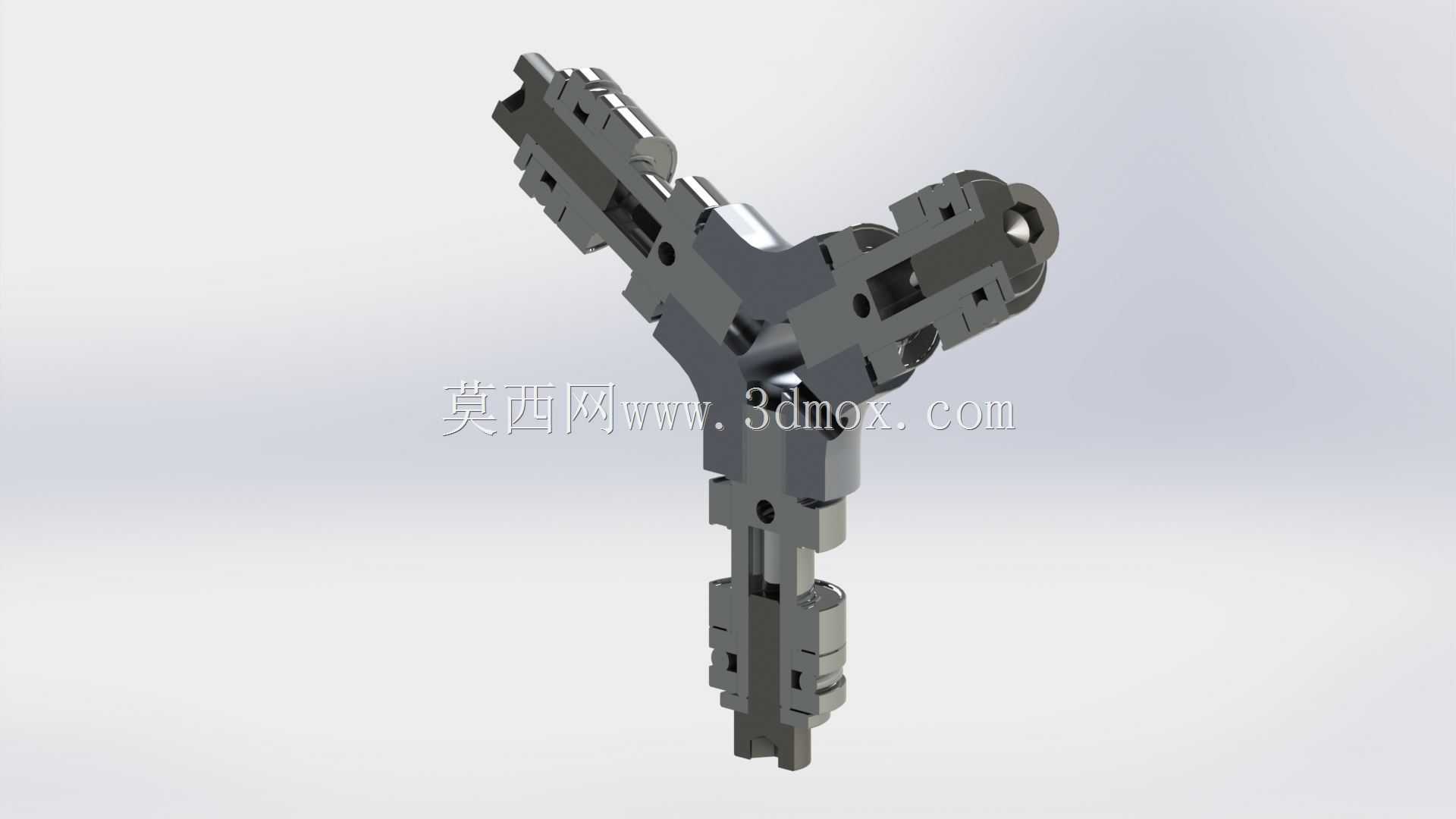

直升机三叶片600规格尾旋翼轮毂总成结构

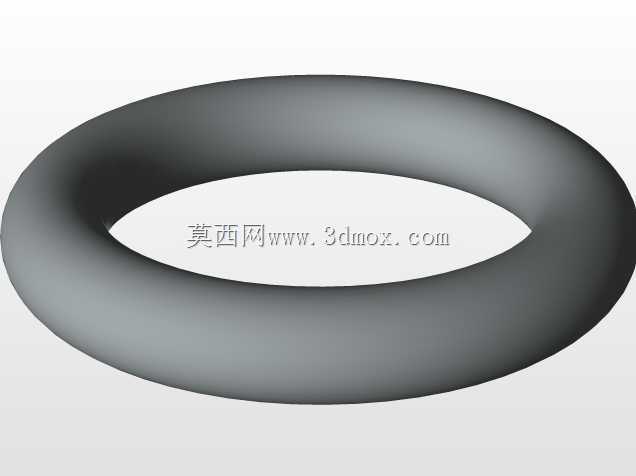

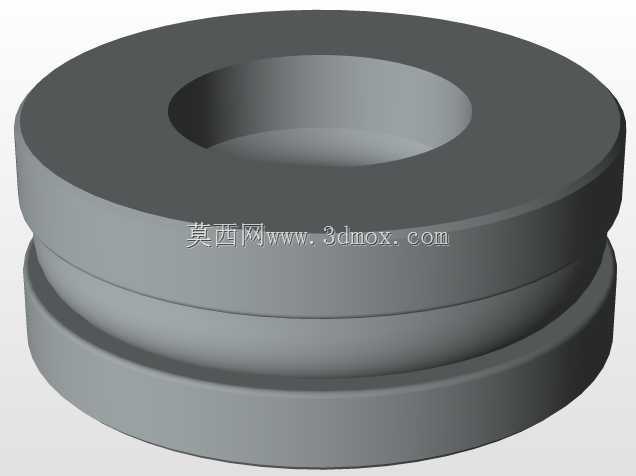

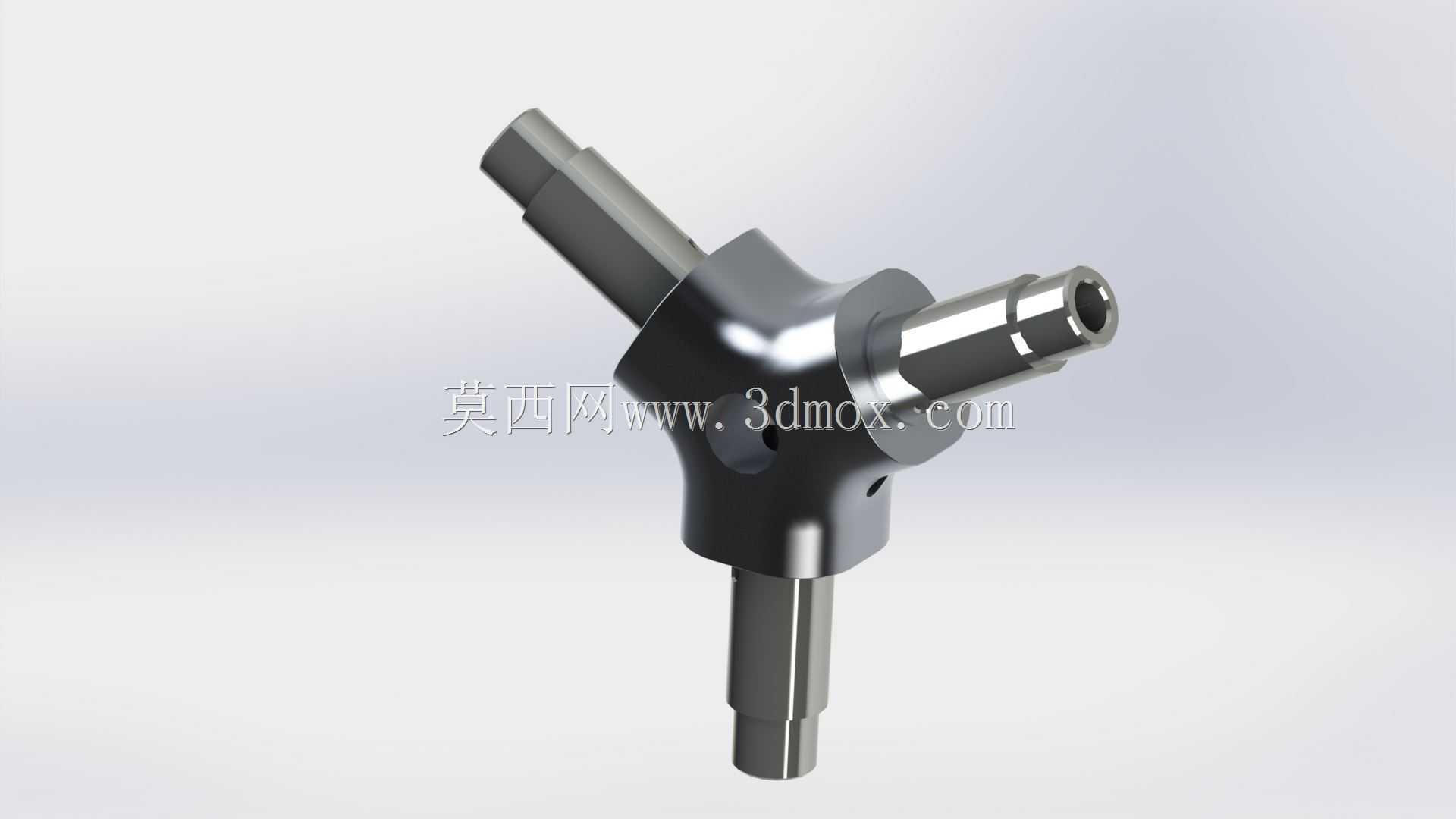

在小型无人直升机及轻型通航直升机的尾桨系统中，尾旋翼轮毂承担着传递尾桨轴扭矩、固定旋翼叶片、平衡桨叶离心载荷与交变挥舞力矩的核心作用，这款三叶片布局的600尺寸尾旋翼轮毂总成，正是针对该类工况完成的结构设计。从实际装机场景来看，该部件安装于直升机尾梁末端的尾减速器输出轴端，工作时需要同时承受三个方向的复合载荷：一是尾桨高速旋转时三片桨叶产生的均匀离心拉力，二是飞行员操纵尾桨变距时产生的周向扭转力矩，三是直升机前飞、侧飞过程中尾桨遭遇气动扰动带来的交变挥舞弯矩，这就要求轮毂本体既要有足够的结构强度避免疲劳失效，也要控制整体重量降低尾梁末端的配重负担。设计过程中首先确定了三叶片均布的布局逻辑，相比两叶尾桨，三叶布局能有效降低尾桨旋转时的气动脉动，减小尾梁结构的振动传递，同时600尺寸的规格对应旋翼旋转直径的适配边界，安装接口的轴径、定位台阶尺寸完全匹配同量级尾减速器的输出轴参数，法兰连接端的螺栓孔位采用等距圆周排布，保证装配时的动平衡初始精度。结构上采用一体化锻坯加工的主体构型，三个桨叶安装轴颈呈120度夹角分布，每个轴颈内部预留变距拉杆的运动空间，轴颈外侧设计有密封槽位，可安装旋转密封圈阻挡高空飞行时的水汽、沙尘进入变距铰内部，避免铰接部位出现磨损失效。轮毂中心的轴孔采用渐开线花键连接形式，相比平键连接能承载更大的传递扭矩，同时花键配合的间隙控制在合理范围，既保证扭矩传递的平顺性，也能补偿少量的安装同轴度误差。考虑到尾桨工作时的转速区间较高，轮毂的所有外露棱角都做了圆角过渡处理，避免应力集中导致的疲劳裂纹，整体外形经过动平衡优化设计，三个安装支臂的质量差控制在极小范围内，减少装机后的动平衡调试工作量。在安装边界上，该轮毂总成的轴向定位尺寸、径向最大轮廓尺寸都严格适配600级直升机尾桨舱的内部空间，不会与尾桨护罩、变距操纵连杆发生运动干涉，桨叶安装后的桨根间隙也经过校核，满足最大变距角度下的运动空间要求。从实际使用角度出发，该结构的维护便利性也做了针对性设计，铰接部位的润滑注油孔设置在易操作的位置，日常维护时不需要完全拆解尾桨系统即可完成润滑保养，密封结构的设计也能延长润滑脂的更换周期，降低外场维护的工作量。
