单极双位螺纹安装拨动开关结构设计

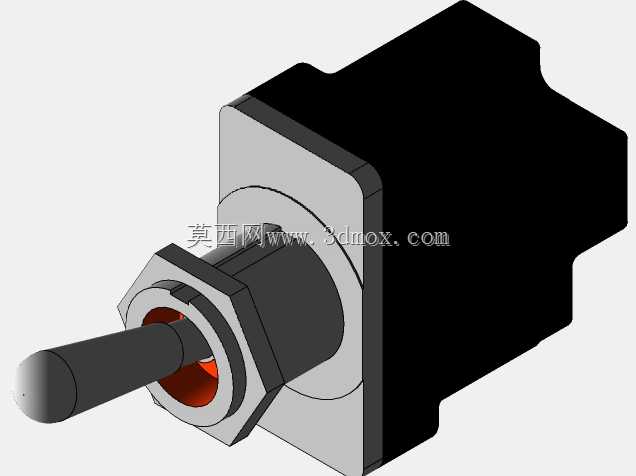

这款单极双位拨动开关是低压控制回路中常用的手动操作元件，主要应用在小型机电设备、仪器仪表、电控柜操作面板、民用电器、小型自动化装置的回路通断与状态切换场景中，承担手动切换电路工作状态、给控制回路发送通断指令的作用，能够在单回路中实现两个工作档位的稳定切换，适配小电流控制信号的通断操作需求，在手持电动工具、小型实验装置、桌面型机电设备上应用十分广泛。从功能特性来看，这款开关采用拨杆式操作结构，操作时拨动手柄即可实现档位切换，操作反馈清晰，档位定位明确，不会出现误跳档的情况，螺纹式的安装结构可以适配不同厚度的面板安装需求，通过六角螺母锁紧即可完成固定，安装后结构稳固，能够承受常规操作下的拨动力度，不会出现松动移位的问题。开关后部的主体结构为方形塑壳结构，内部集成触点组件与定位弹片结构，能够保证触点接触可靠，导通电阻小，切换过程中不会出现接触不良的问题，前端的螺纹轴套部分做了台阶限位设计，安装时可以精准贴合面板表面，保证安装后外观整齐，拨杆伸出长度适配常规操作空间，操作时不会与面板上的其他元件发生干涉。在设计思路上，这款开关优先考虑了安装适配性与操作可靠性，整体结构紧凑，方形的后部主体可以在安装时起到防转作用，拧紧锁紧螺母时不需要额外固定开关本体，降低安装操作的难度；拨杆做了圆滑端头处理，操作时手感舒适，不会划伤操作人员手指；内部的触点结构采用了耐磨导电材质，能够承受多次反复拨动操作，满足长期使用的寿命要求。从安装边界来看，这款开关的面板安装开孔为适配螺纹轴套的圆形开孔，锁紧螺母为标准六角结构，可以使用普通扳手完成锁紧操作，后部主体的方形尺寸小巧，不会占用面板后方过多的安装空间，适配厚度在1到5毫米之间的各类金属、塑料面板安装，拨杆的操作摆动角度控制在合理范围内，操作时不需要预留过大的摆动空间，能够在密集排布的操作面板上灵活布置，不会和相邻的按钮、指示灯等元件产生操作干涉。开关的接线端位于后部主体端面，接线空间充足，方便导线连接与绝缘处理，整体结构兼顾了安装便捷性、使用可靠性与操作舒适性，能够满足多数低压小电流控制回路的档位切换需求。
