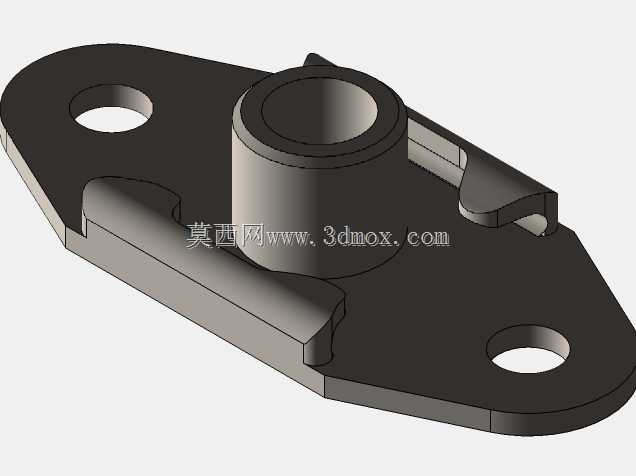

航空航天用异形安装固定支座结构

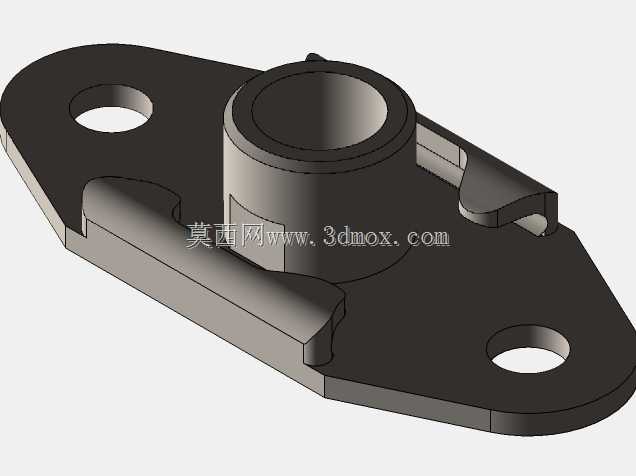

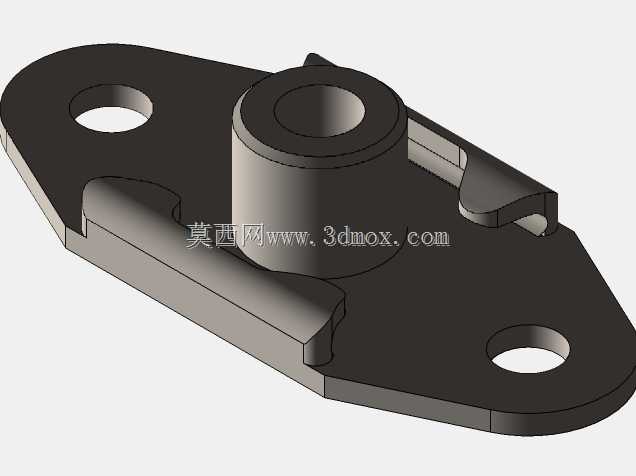

该零件属于航空航天电子设备配套的安装固定构件，主要用于机载电子模块与舱体安装基面之间的连接定位，承担电子组件的承重、定位以及隔振辅助作用，在机载通讯、导航类电子设备的安装场景中应用广泛，可适配不同规格的小型机载电子单元的快速装配需求。从结构设计来看，零件主体采用薄板冲压成型的异形底板作为承载基础，底板两端设置同轴的圆形安装通孔，用于穿设紧固螺栓与舱体基面完成锁附，孔位周边做了局部压型强化处理，避免薄板在螺栓锁紧时出现应力集中导致的变形问题，同时提升安装点的结构刚度。底板中部设置一体成型的凸台轴套结构，轴套内孔为核心定位基准，用于与电子设备底部的定位柱配合，实现安装时的快速对位，轴套与底板的衔接位置做了渐变圆角过渡，减少冲压成型时的材料拉伸开裂风险，同时降低交变振动工况下的应力集中系数。底板两侧设置向上弯折的翻边加强筋，翻边与底板主体呈垂直角度，沿底板长度方向延伸，既可以提升整个零件的抗弯折刚度，减少机载工况下持续振动带来的结构形变，也能为安装后的电子模块提供侧向限位，避免设备在横向加速度作用下出现横向滑移。从安装边界来看，零件整体轮廓为两端圆弧过渡的长条形结构，安装孔中心距与机载电子设备的通用安装孔位匹配，轴套的凸起高度严格控制在电子设备底部的避让空间范围内，不会与设备内部的元器件产生干涉，底板厚度适配常用的航空薄板冲压工艺，整体重量控制在较低水平，符合机载设备的轻量化设计要求。设计过程中优先考虑了冲压工艺的成型可行性，所有弯折位置的内圆角半径均大于板材厚度，避免冲压时出现材料断裂，凸台部分采用局部拉伸成型，无需额外拼接组件，减少了装配环节带来的累积误差，同时提升了零件整体的结构一致性。零件表面采用氧化发黑处理，满足航空设备的防腐蚀以及电磁屏蔽辅助要求，安装面的平面度控制在合理公差范围内，保证安装后与基面的贴合度，避免出现安装间隙导致的振动异响问题。
