SpaceX猎鹰九号第一级火箭着陆结构

该模型还原的是可回收运载火箭第一级的着陆支撑与气动控制核心结构，主要应用于商业航天发射领域的运载火箭回收作业环节，是实现火箭一子级垂直着陆、重复使用的关键机械结构总成。在实际航天发射任务中，该结构承担着火箭一子级再入返回阶段的姿态稳定、着陆缓冲、落地支撑的核心功能，能够在火箭从亚轨道高度返回地面的过程中，配合发动机推力调节完成减速与姿态修正，最终在着陆场实现稳定垂直停靠，大幅降低航天发射的单次任务成本。

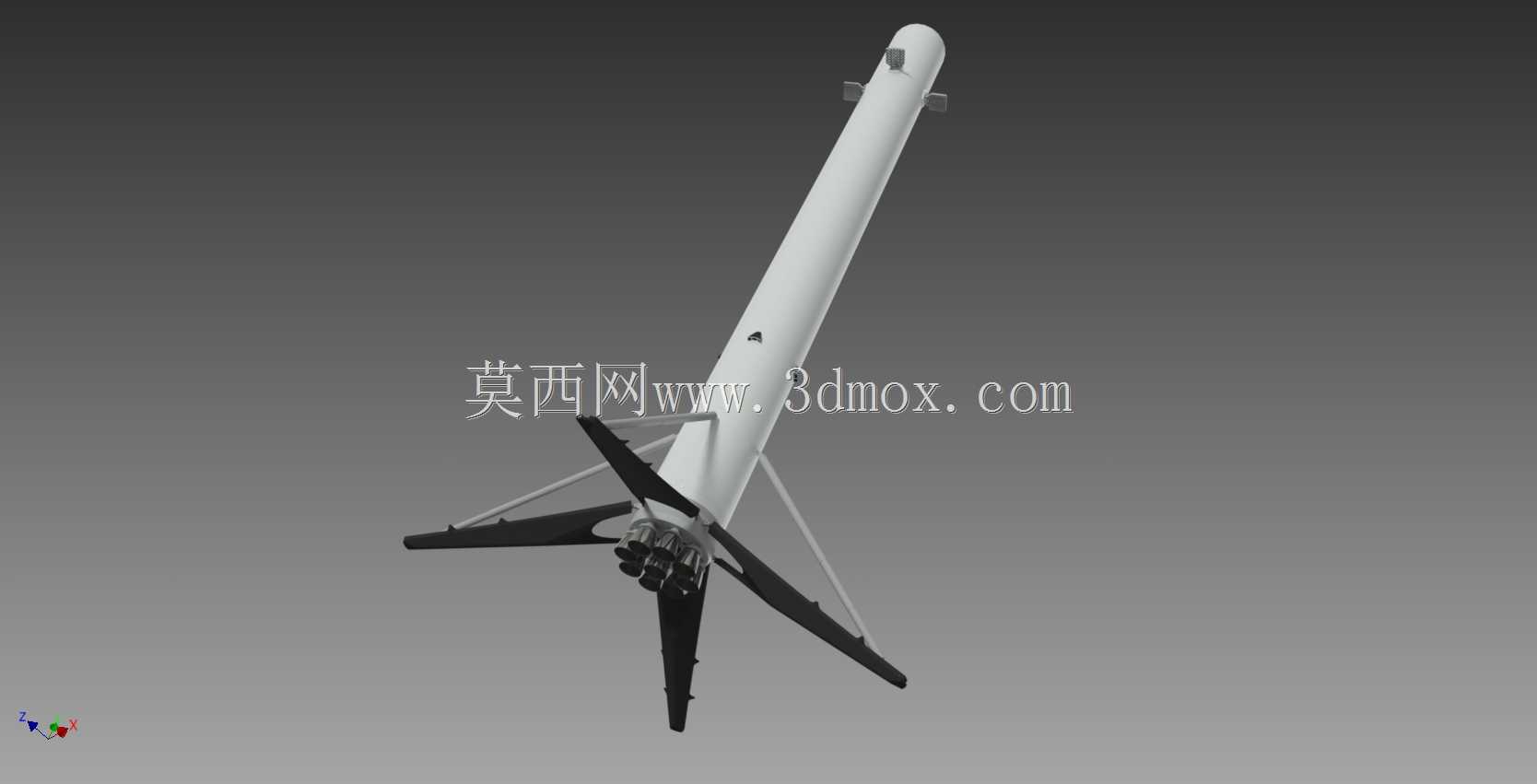

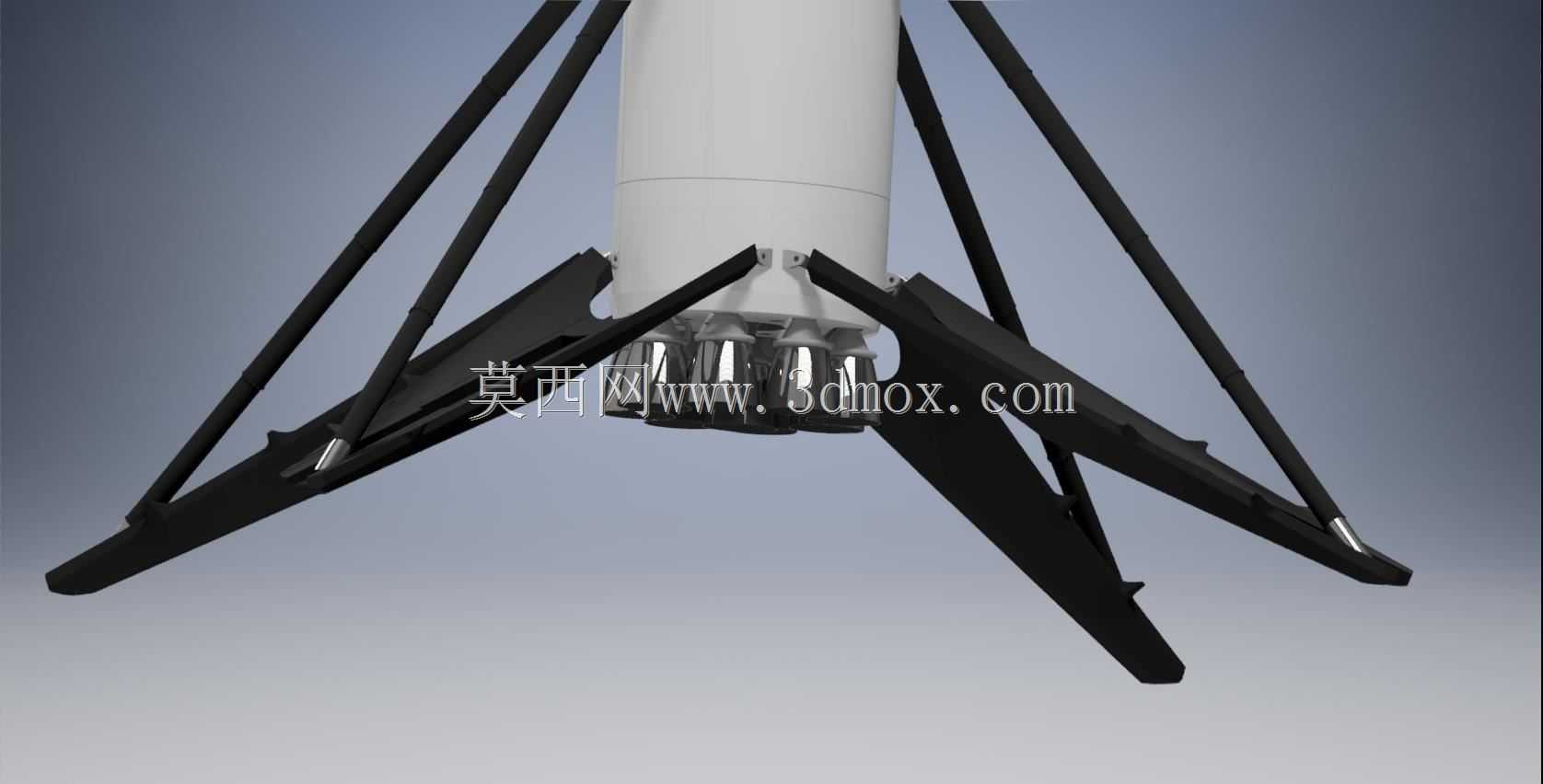

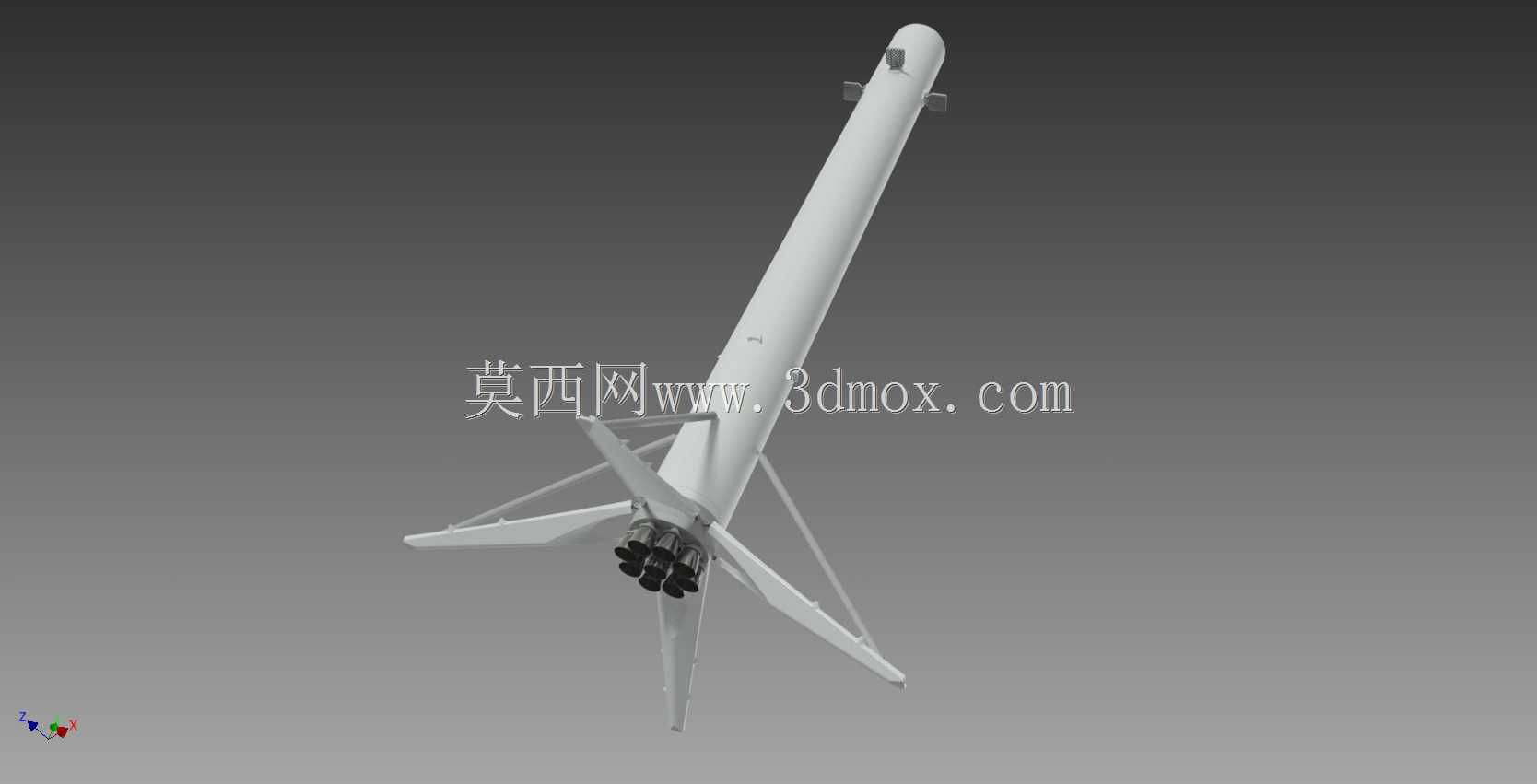

从功能特性来看，这套结构包含可展开着陆支腿与栅格舵两大核心组件：着陆支腿在火箭上升段处于收拢贴合箭体的状态，能够最大程度降低飞行过程中的空气阻力，避免对火箭上升段的气动特性造成干扰；当火箭一子级完成主任务分离、进入返回着陆段后，支腿会在锁定释放机构的作用下依靠动力装置向外展开到位，形成稳定的多点支撑构型，支腿内部集成的缓冲吸能结构可以吸收着陆瞬间的冲击载荷，避免箭体结构受冲击发生损坏，同时保证着陆后箭体的姿态稳定，不会发生倾倒。配套的栅格舵安装在箭体上部外侧，在火箭再入大气层的过程中展开，通过舵面偏转调整火箭的飞行姿态与落点精度，相比传统气动舵面，栅格舵在高超音速飞行条件下具备更高的舵效，能够在稀薄大气环境下为火箭提供足够的姿态控制力矩，将火箭一子级精准引导至预定着陆点位。

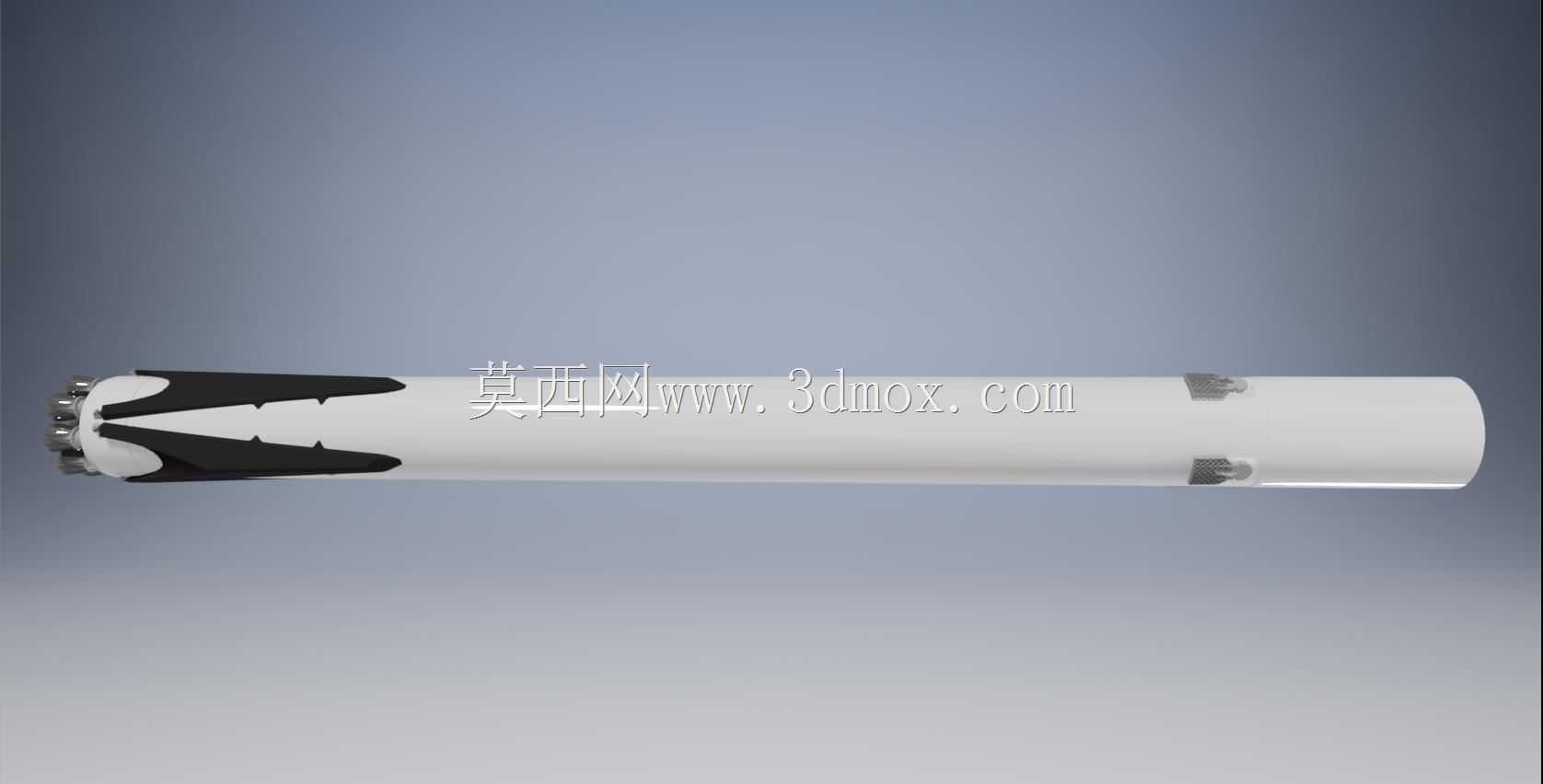

在设计思路上，该结构优先兼顾飞行段的低阻需求与着陆段的结构强度需求：收拢状态下支腿完全贴合箭体外壁轮廓，不会额外增加箭体的径向尺寸，满足火箭发射阶段的整流罩包络、发射塔架安装边界要求；展开状态下支腿形成的支撑跨度经过匹配设计，能够覆盖火箭一子级着陆时的最大稳定倾角范围，即使在存在一定横向风载、着陆姿态存在小幅偏差的情况下，依然能够保证箭体的稳定支撑。结构的铰接点位、锁止机构都做了冗余设计，避免单点失效导致展开失败，同时整体结构在满足强度要求的前提下尽可能做轻量化处理，降低结构死重对火箭运载能力的影响。从安装边界来看，整套着陆结构的安装接口完全匹配箭体尾部的发动机舱段外侧结构，不会对发动机的布局、喷管摆动造成干涉，收拢状态下的外轮廓尺寸与箭体直径保持一致，不需要额外调整箭体的整体气动外形设计，栅格舵的安装位置则避开了箭体上的传感器、通信天线安装区域，不会对火箭的电子设备工作造成遮挡与干扰。
