KJ66微型涡轮转子动力核心结构

项目分类:3D模型 发布时间:2021-05-08 ID:163724

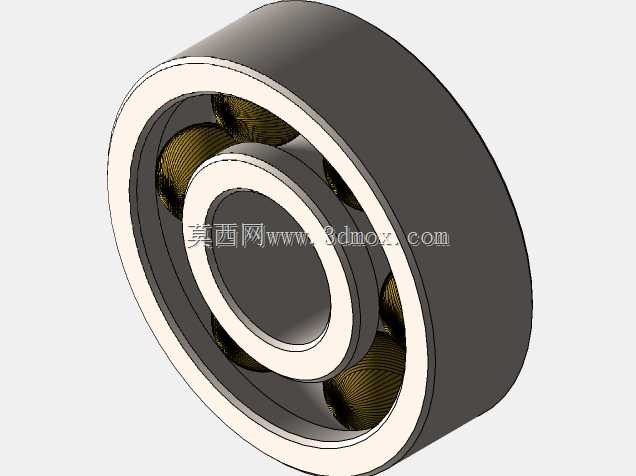

  • KJ66微型涡轮转子动力核心结构

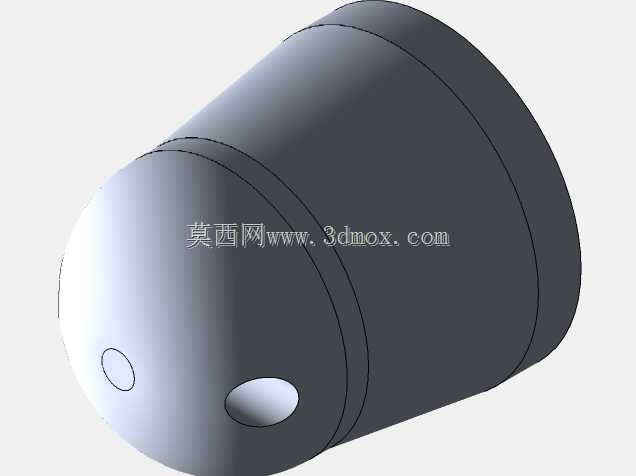

  • KJ66微型涡轮转子动力核心结构

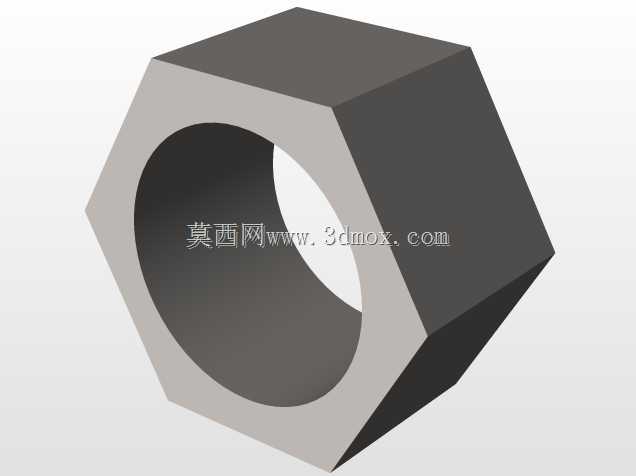

  • KJ66微型涡轮转子动力核心结构
  • KJ66微型涡轮转子动力核心结构
  • KJ66微型涡轮转子动力核心结构
  • KJ66微型涡轮转子动力核心结构
  • KJ66微型涡轮转子动力核心结构
  • KJ66微型涡轮转子动力核心结构
  • KJ66微型涡轮转子动力核心结构

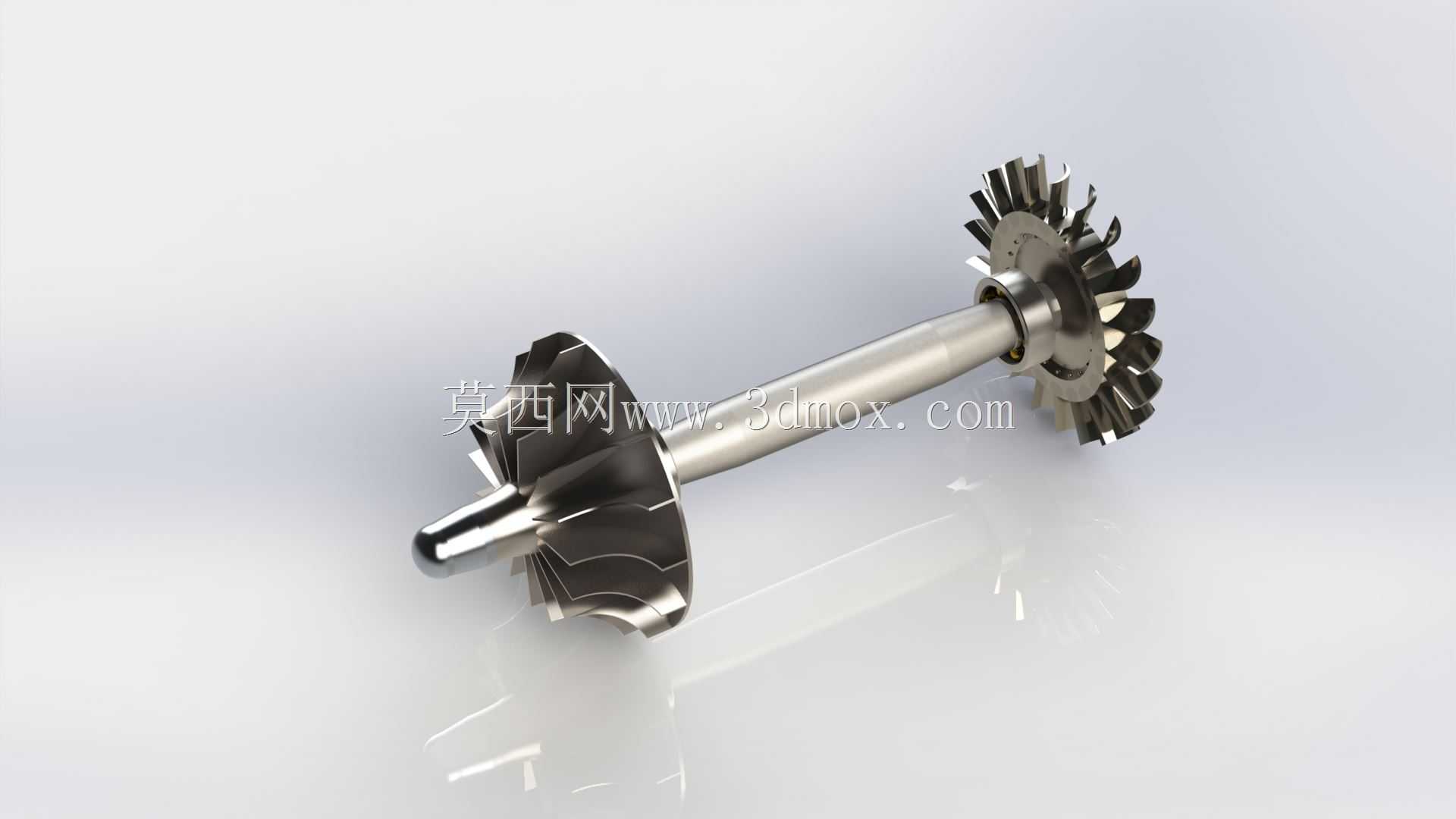

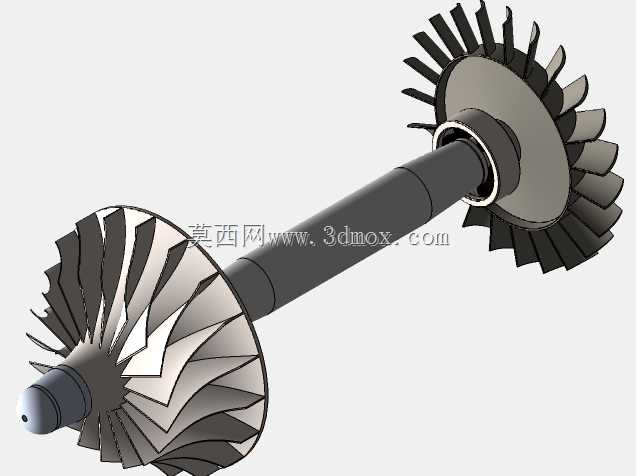

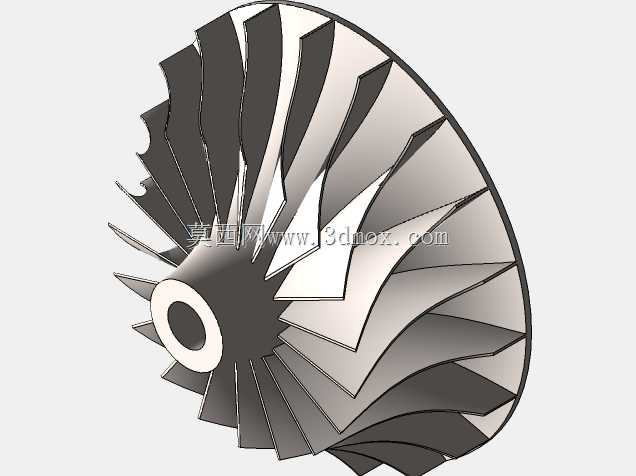

该转子结构是微型涡轮动力设备的核心做功部件,主要应用于小型航模动力装置、微型分布式供能透平设备、小型实验级涡轮动力测试平台等场景,承担着将工质热能与压力能转化为旋转机械能的核心作用,是整套涡轮设备实现动力输出的关键载体。在实际运行过程中,高温高压工质首先冲击前端的压气机叶轮完成进气预压缩,随后进入燃烧室与燃料混合燃烧后形成的高温燃气向后端涡轮叶轮喷射,推动涡轮叶轮带动同轴的压气机叶轮同步高速旋转,完成整套动力循环的能量传递,持续输出稳定的旋转扭矩。从设计思路来看,该转子采用同轴一体式布局,将压气机叶轮与涡轮叶轮通过高精度细长转轴刚性连接,有效减少了高速运转下的连接松动风险,同时严格控制了整套转子的动平衡余量,避免每分钟数万转的高转速工况下出现共振、轴系跳动超差等问题。叶轮部分采用三元流叶片构型,叶片型线经过流体力学优化,在保证工质流通效率的同时,尽可能降低气流在叶片表面的附面层分离损失,提升能量转化效率;叶片与轮盘的过渡位置采用大圆角平滑衔接,有效降低高转速下的应力集中系数,避免长期交变载荷下出现疲劳断裂问题。转轴部分采用变径设计,两端与叶轮配合的位置设置有定位轴肩,能够精准控制两个叶轮的安装轴向位置,保证压气机端与涡轮端的叶顶间隙处于设计合理区间,既避免间隙过大导致的工质泄漏效率下降,也防止间隙过小出现运转过程中叶轮与机匣的刮擦故障。从安装边界来看,该转子整体为细长轴类结构,安装时需要在转轴对应位置匹配高速滚动轴承或者空气轴承,轴承的安装跨距经过优化设计,能够在保证轴系支撑刚度的同时,尽可能降低轴承位置的运转振动;两个叶轮的外轮廓尺寸与对应机匣的内腔尺寸需要严格匹配,安装时需要保证转子的回转中心与机匣中心完全同轴,径向跳动公差控制在微米级,才能保证整套设备长期稳定高速运转。
