集成撬装式电厂冷却循环水系统

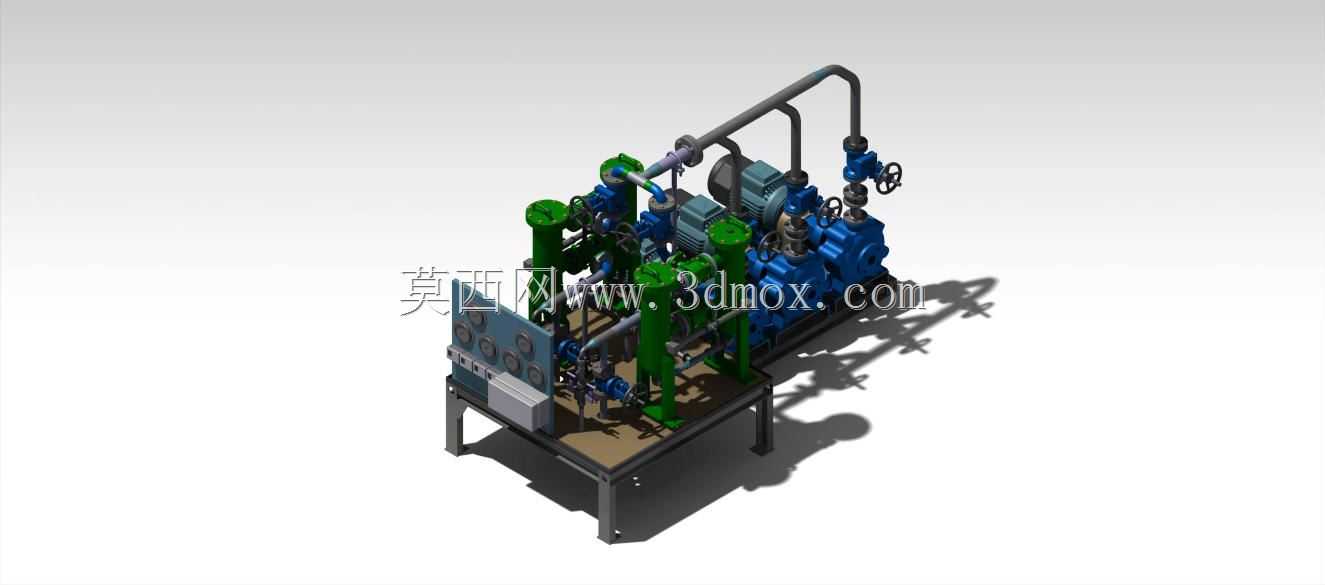

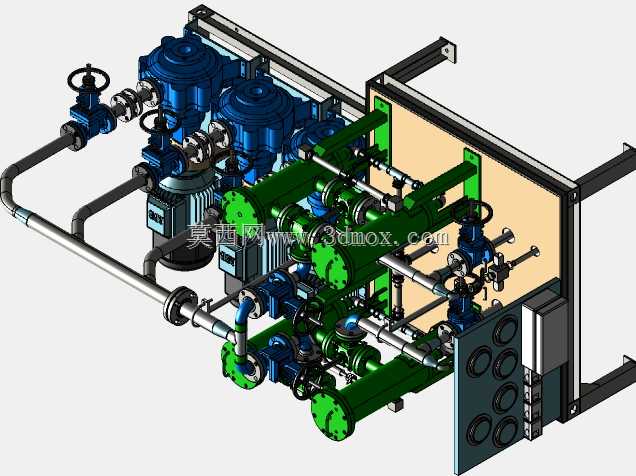

这套集成化冷却循环水系统主要面向火力发电厂、水电站的辅机冷却场景，承担发电机组运行过程中各类发热辅机的热量带走任务，是保障主设备长期稳定运行的核心辅助系统，可直接对接发电机组的轴承冷却回路、润滑油冷却回路、电气设备散热回路，通过持续输送设定温度、压力的冷却水，将设备运行产生的多余热量带出，避免设备因超温出现磨损、绝缘老化、性能衰减等问题，保障整套发电系统的运行可靠性。整套系统采用撬装集成式设计思路，将多台离心水泵、进出口控制阀门、管路组件、过滤装置、压力检测元件、电控单元全部整合在统一的钢制安装底座上，无需现场进行分散部件的管路拼接与定位找正，仅需完成进出水主管道对接、供电线路接驳即可投入使用，大幅缩短现场安装调试的周期，降低现场施工的管路焊接、装配误差风险。从功能配置来看，系统设置了多泵并联的运行结构，可根据实际冷却负荷调整运行水泵的数量，在低负荷阶段单泵运行降低能耗，高负荷阶段多泵同时启动满足大流量冷却需求，同时预留了备用泵位，单台水泵出现故障时可快速切换至备用回路，无需停机即可完成故障部件的检修，避免冷却中断引发的主设备停机风险。管路上配置的多类阀门分别承担通断控制、流量调节、压力泄压、单向止回的作用，可精准调节各支路的冷却水流量，匹配不同发热设备的冷却需求，同时防止管路内的水锤效应冲击水泵与阀件，延长整套系统的使用寿命。设计过程中充分考虑了电厂现场的安装边界，整体底座采用型钢焊接成型，底部预留了叉车搬运孔与地脚螺栓安装位，整体布局紧凑，管路走向沿支架分层排布，既压缩了整体占地面积，也预留了充足的操作检修空间，日常巡检时可直接观察各阀门状态、仪表读数，检修时可快速拆卸对应部件，无需大范围拆解周边管路。系统的进出口管路采用统一标准的法兰连接接口，可匹配电厂现有冷却水主管路的通用管径，无需额外制作转换接头，适配多数中小型发电机组的冷却系统改造与新建配套需求。
