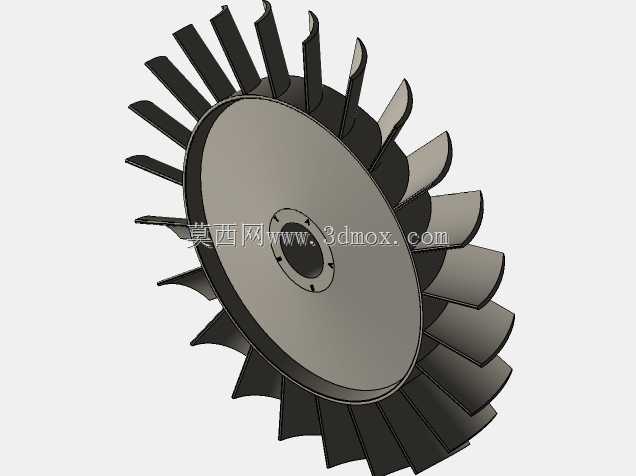

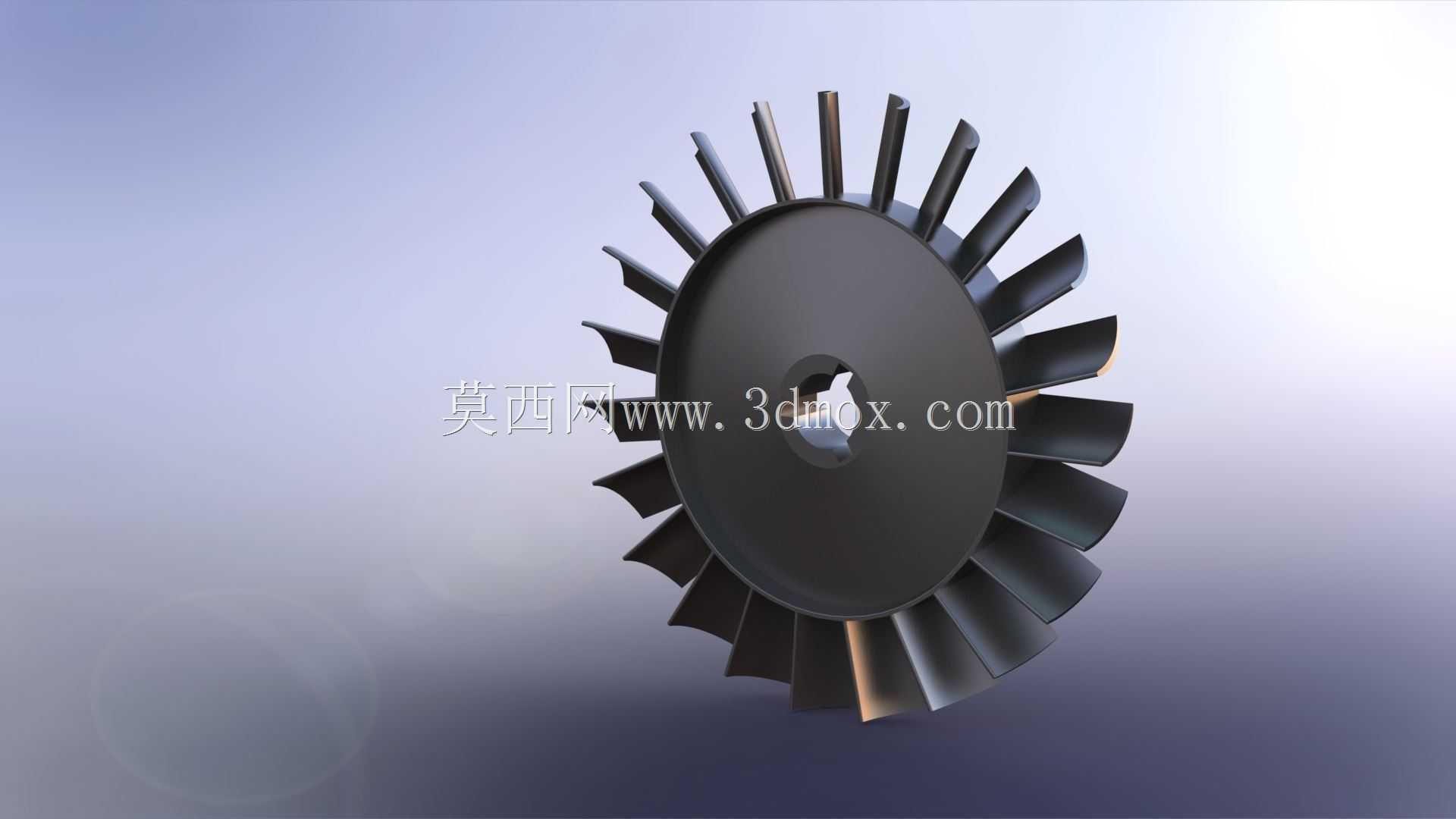

该结构为微型涡轮动力装置的核心做功部件,主要应用于小型航模动力系统、微型辅助动力单元、小型分布式能源试验台等场景,是将高温高压燃气的内能转化为旋转机械能的核心载体,直接决定整套动力装置的输出功率、运行稳定性与能量转换效率。在实际运行过程中,燃烧室喷出的高速高温燃气沿设计角度冲击轮盘外缘的叶片,推动轮盘围绕中心轴高速旋转,进而带动同轴的压气机叶轮与负载转动,完成整套热力循环的能量输出环节,可适配小尺寸涡喷、涡扇类动力装置的动力输出需求。从功能特性来看,该轮盘采用整体式结构设计,叶片与轮盘基体为一体化成型结构,避免了分体式装配带来的连接间隙、应力集中与高速运转下的连接失效风险,能够适配每分钟数万转的高转速工况,可承受高温燃气持续冲刷带来的热负荷与高速旋转产生的离心载荷。叶片采用三维扭曲翼型设计,沿轮盘径向呈现渐变的安装角度与截面厚度,靠近轮盘外缘的叶型厚度更薄、扭转角度更大,能够精准匹配燃气的流动方向,减少气流冲击损失与叶尖涡流损耗,提升能量转换效率;叶片根部与轮盘基体采用大圆角过渡结构,有效分散高速旋转下的应力集中点,避免长期交变载荷下出现根部疲劳裂纹。中心位置设计有标准通孔结构,可与动力轴通过键连接或过盈配合实现同轴装配,安装时需保证轮盘端面与轴线的垂直度公差在设计范围内,避免高速运转时出现动不平衡量过大引发的振动问题;轮盘整体外径适配微型涡喷发动机的机匣内部安装边界,叶片外缘与机匣内壁预留有符合设计要求的微小间隙,既避免运转过程中叶片与机匣发生刮蹭,又能减少燃气从叶尖间隙泄漏造成的能量损失。设计过程中充分考虑了高速旋转工况下的受力特性,轮盘基体从中心到外缘采用渐变厚度设计,中心安装区域厚度更大以承受轴系传递的扭矩与装配应力,外缘叶片连接区域厚度适配叶片的离心力承载需求,在保证结构强度满足工况要求的前提下尽可能降低整体重量,减小转子系统的转动惯量,提升动力响应速度。
- 上一篇:镂空桁架式立方体卫星主体结构设计
- 下一篇:集成撬装式电厂冷却循环水系统
- 全部评论(0)
- 模板大小: 1.02 MB
- 售价:5金币
- 下载次数: 379
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 发动机
