双座幻影涡喷航模骨架结构套件

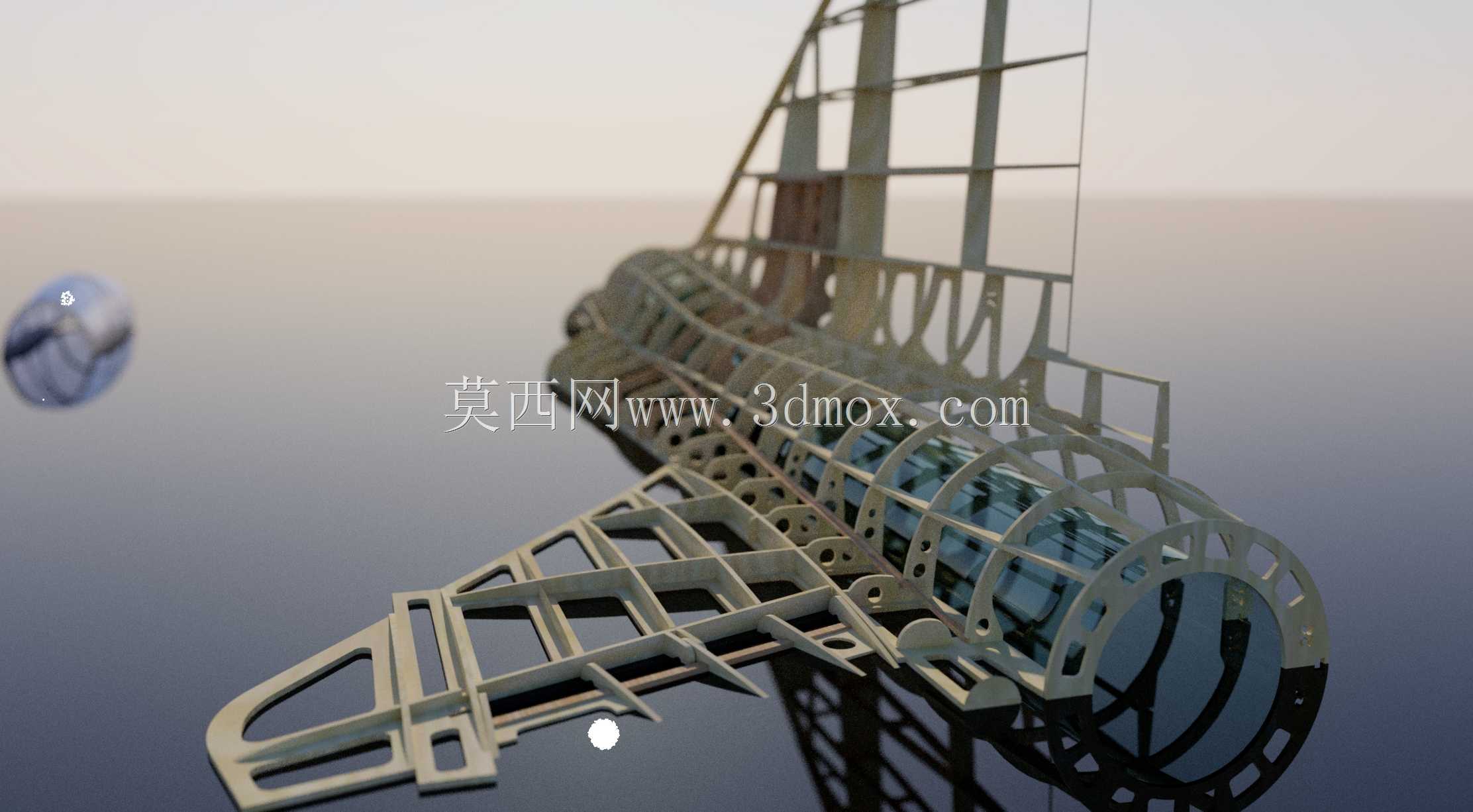

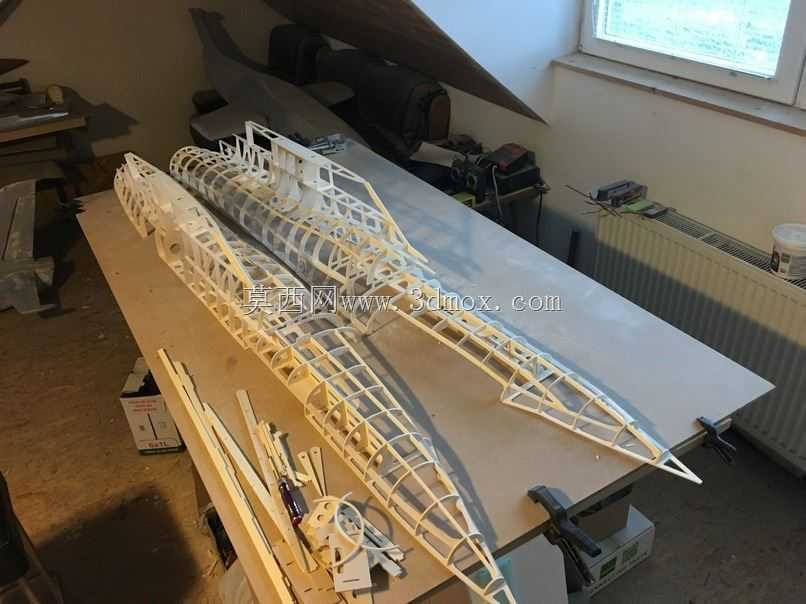

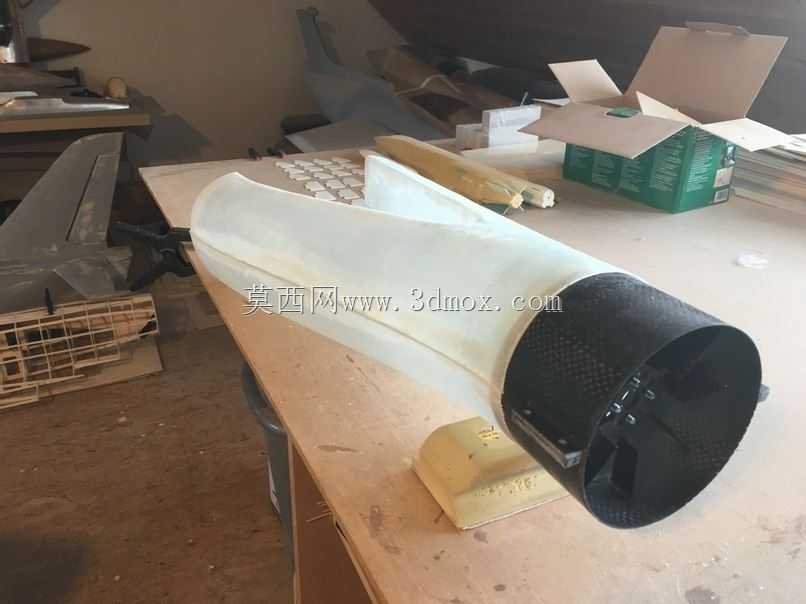

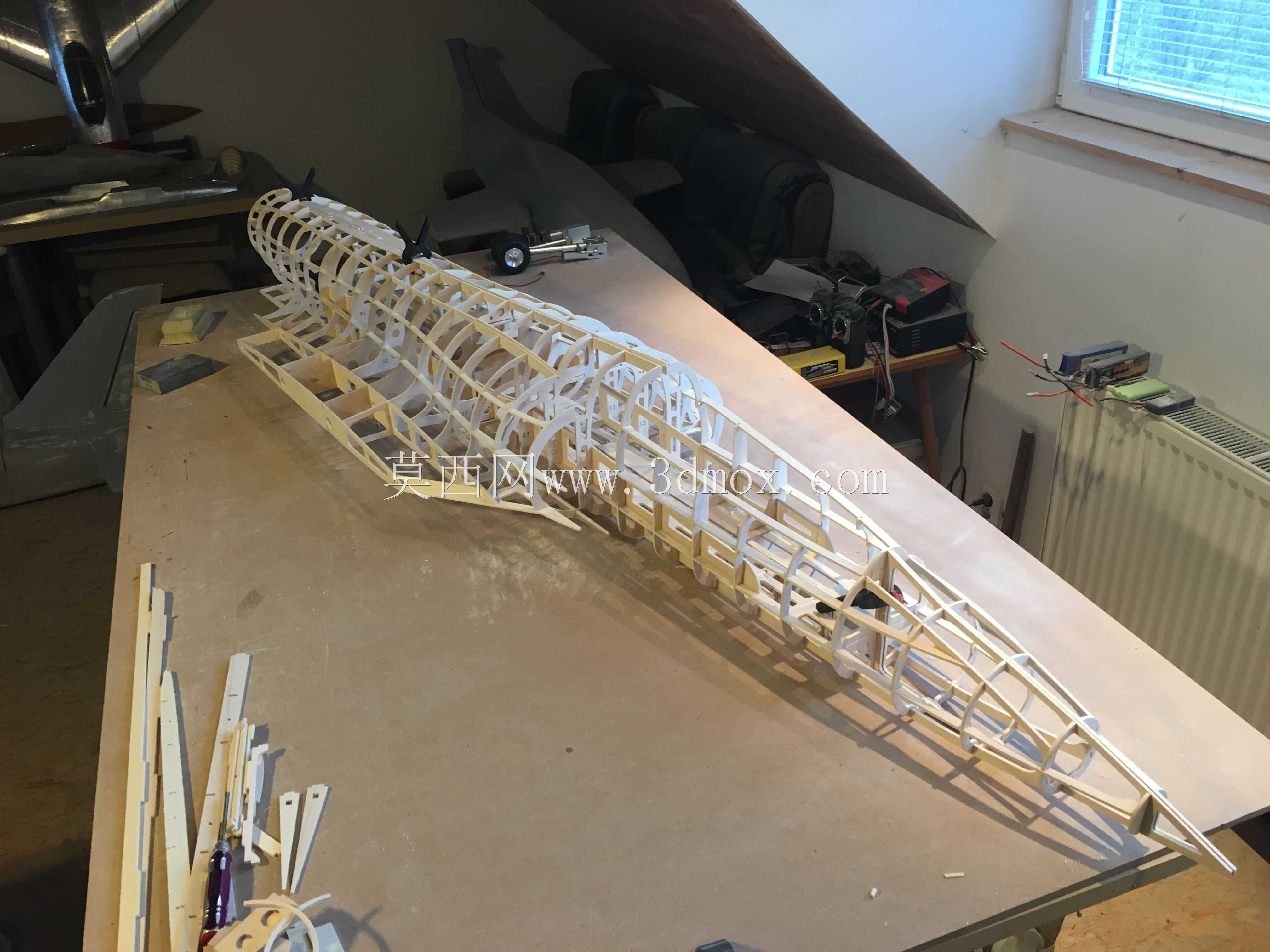

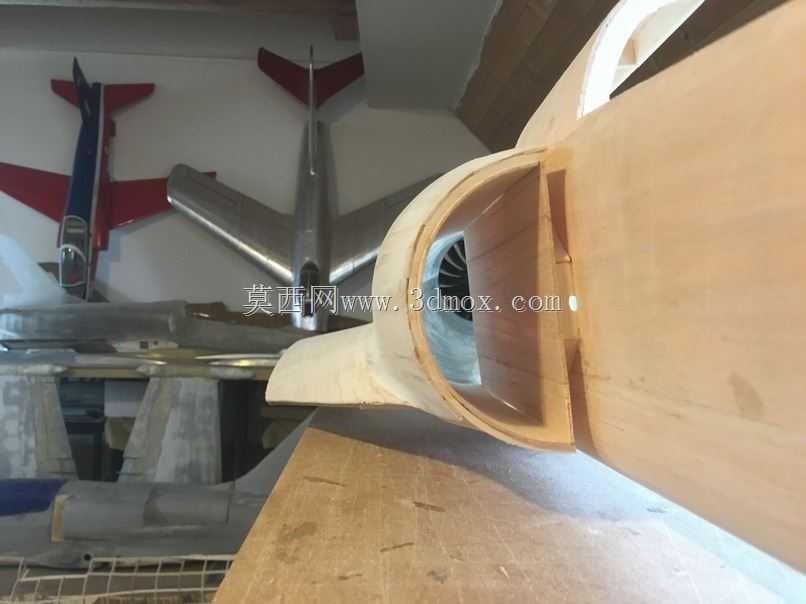

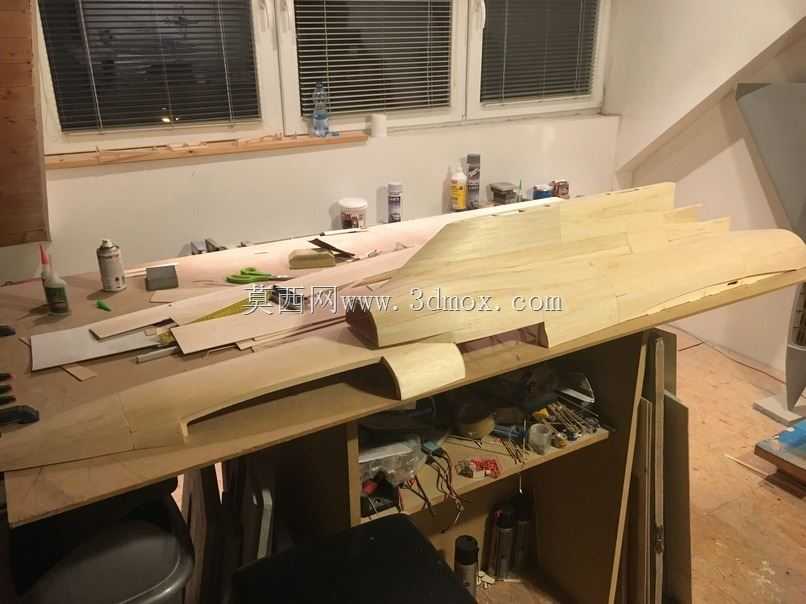

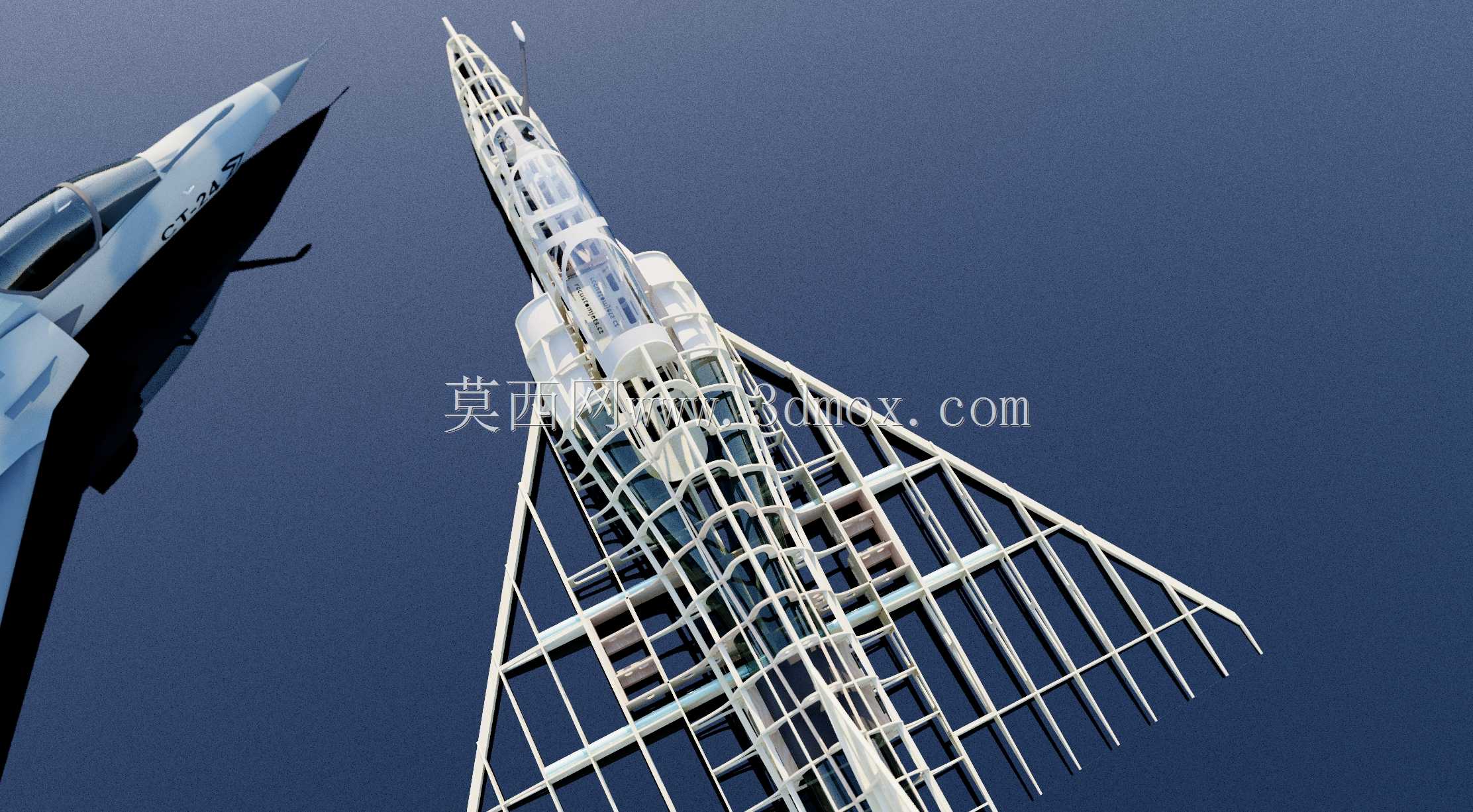

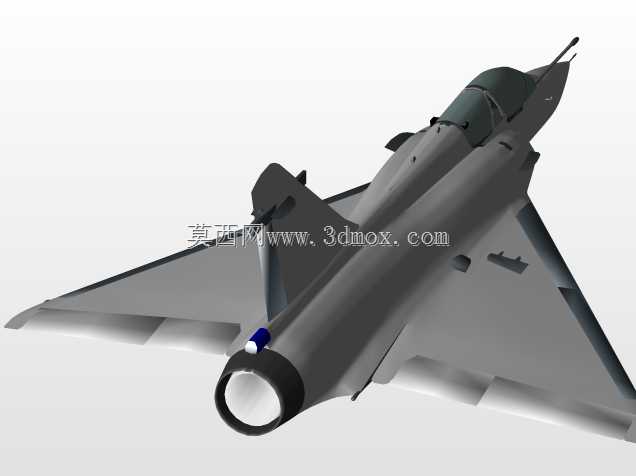

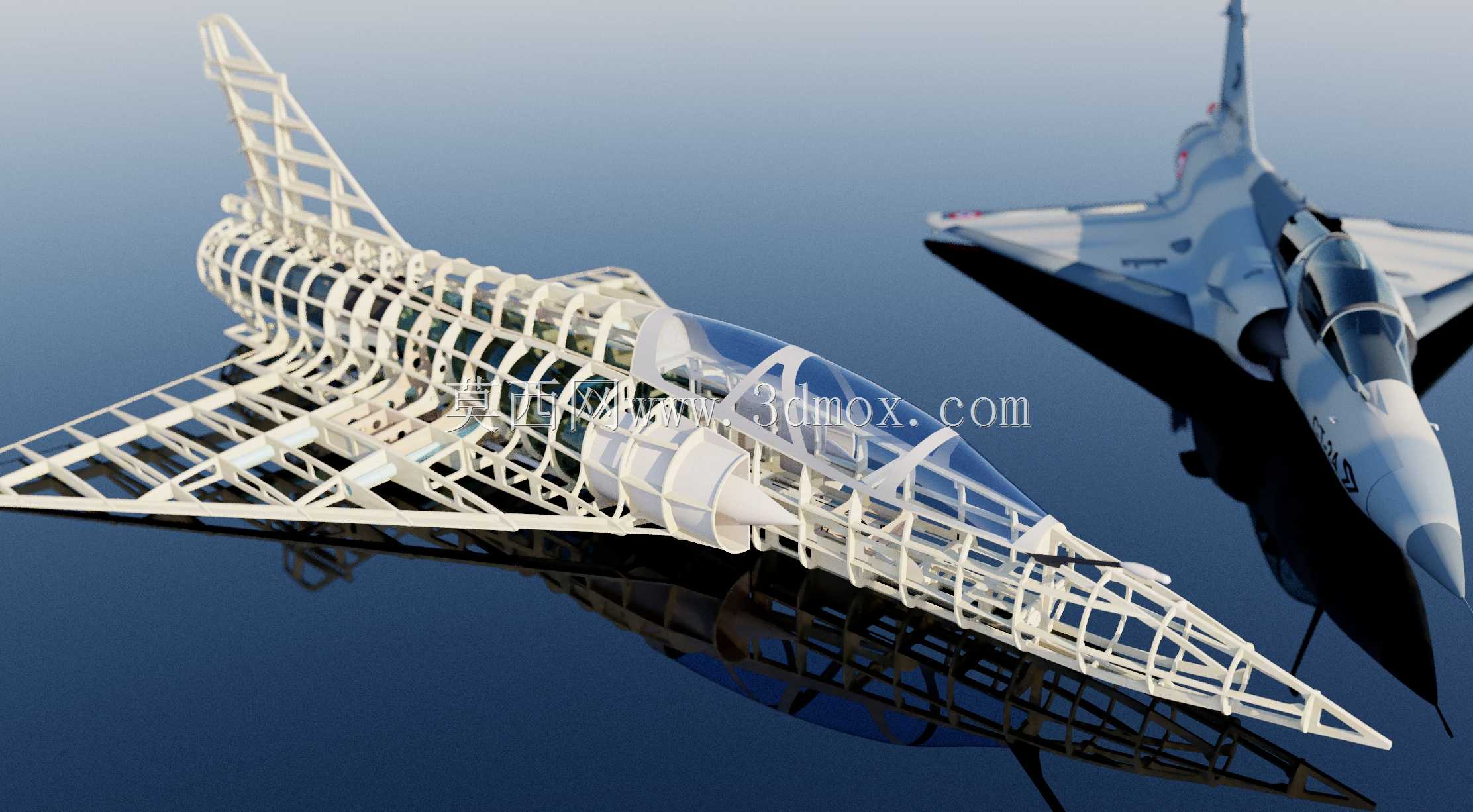

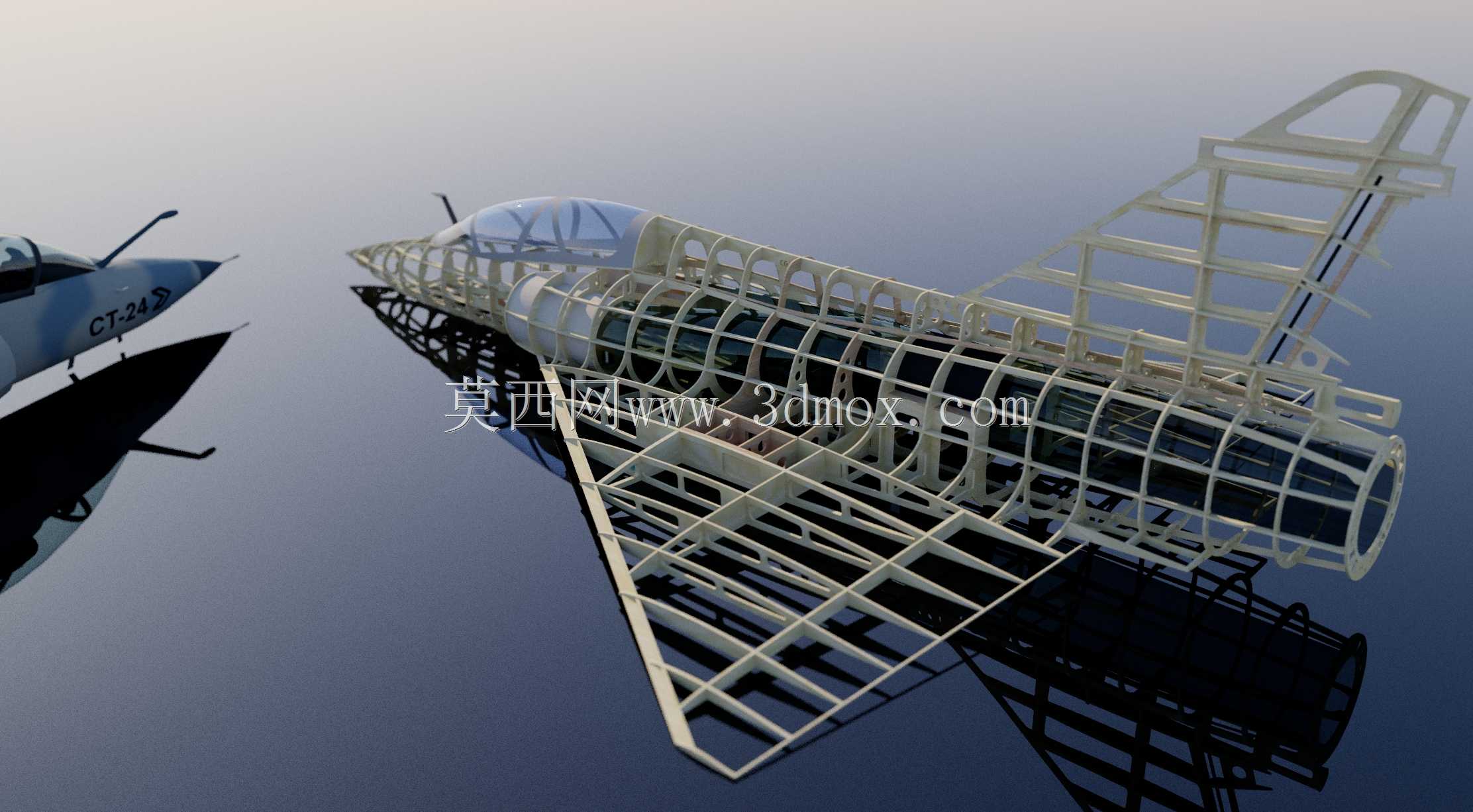

该结构套件面向涡喷动力航模的制作与飞行场景，适配大尺寸像真航模的组装需求，主要服务于航空模型爱好者的像真机制作、静态展示与特技飞行活动，可作为双座布局幻影像真机的主体承载结构，支撑整机的动力系统、航电设备、操纵舵面与外蒙皮安装，满足大尺寸航模的结构强度与飞行载荷要求。套件整体长度约2000mm，适配120mm或80-120N级别的电动涵道或微型涡喷动力单元，整体飞行重量控制在8公斤区间，结构主体采用3mm厚的胶合板加工成型，通过镂空桁架式的骨架设计，在保证整机结构刚度、抗扭抗弯性能满足飞行载荷要求的前提下，尽可能降低结构自重，优化整机的推重比与飞行操纵响应特性。设计过程中参考了真实幻影战机的双座布局比例，对机身纵梁、隔框、翼身连接段、尾翼支撑段的受力路径做了针对性优化，将动力安装座、起落架固定位、舵机安装位、油箱/电池舱的预留空间整合到骨架结构中，避免后期组装时额外切割补强，降低爱好者的制作门槛。骨架的隔框间距、纵梁排布充分考虑了胶合板的材料特性，在大过载机动的受力集中区域做了局部加厚与三角补强设计，兼顾减重需求与结构可靠性，机身头部的设备舱预留了足够的安装空间，可容纳飞控系统、接收机、电池组等航电部件，座舱段的骨架轮廓完全贴合双座座舱的曲面外形，方便后期敷设透明座舱罩与仿真外蒙皮，翼身连接位置设计了标准化的对接接口，可匹配对应尺寸的三角翼主翼结构，保证机翼与机身的连接强度满足高速飞行的载荷要求。尾段的尾翼支撑骨架兼顾了垂尾、平尾的安装定位，保证操纵舵面的转动行程不受结构干涉，整机的重心位置通过骨架的材料分布做了初步配平设计，方便爱好者后期组装时调整设备位置完成精准重心校准，该骨架套件既可以作为像真航模的飞行主体结构，也可单独作为航空结构教学的展示教具，直观展示轻型飞行器的桁架式机身结构设计逻辑与受力传递路径。
