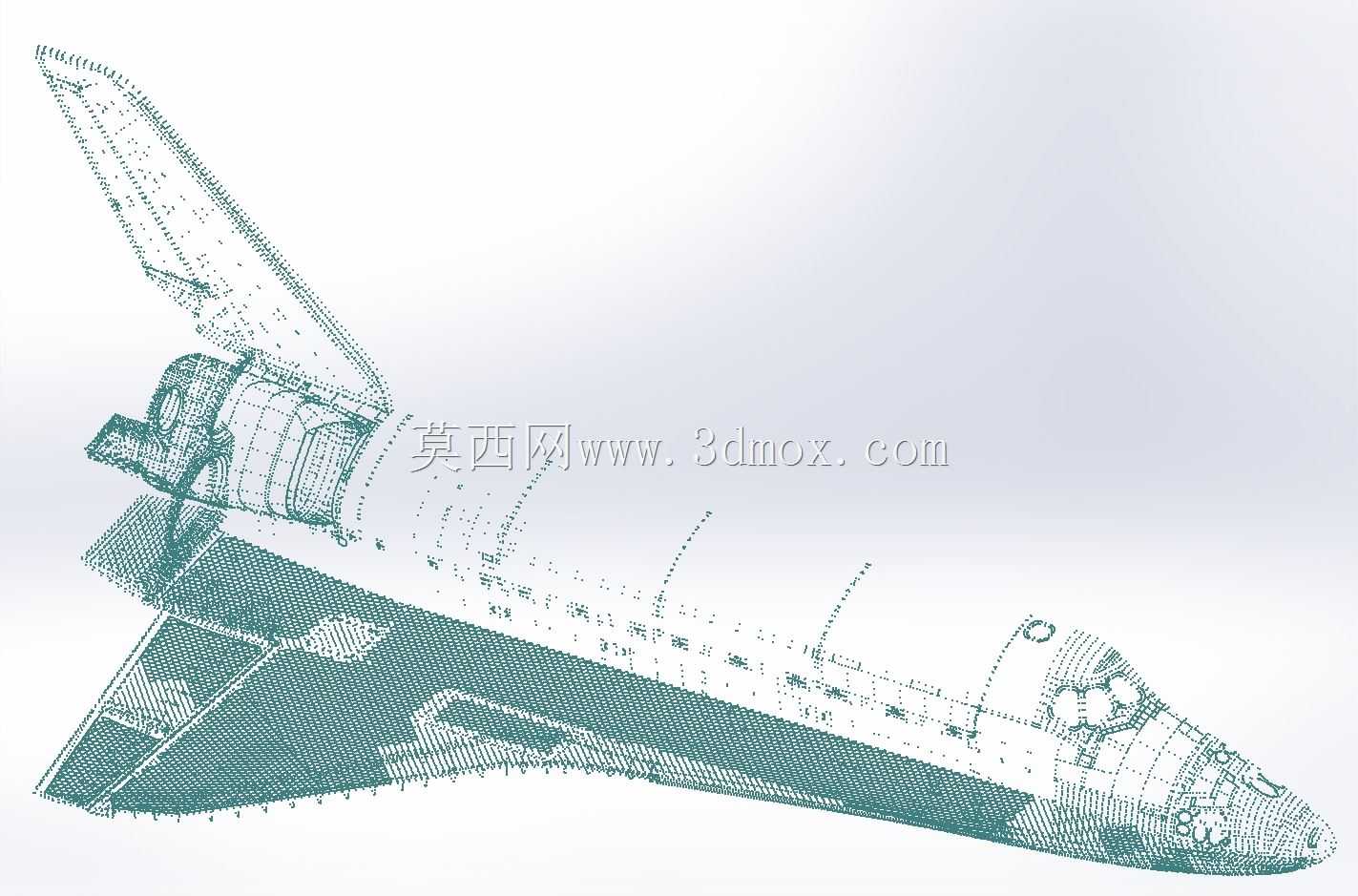

航天飞机外模气动外形点云结构设计

该航天飞机外模结构主要服务于航空航天领域的气动仿真验证、风洞试验模型制备、航天科普展陈教具制作以及影视特效道具开发等场景，在航天装备研发前期的外形迭代环节，这类高精度外模数据能够大幅缩减实体模型的试制周期，为气动性能测算提供可靠的几何基准。从实际用途来看，这套外模完整还原了航天飞机的全机气动轮廓，覆盖机头整流段、乘员舱曲面、三角翼主升力面、垂尾安定面、尾部发动机舱等全部关键气动区域，既可以作为CFD流体仿真的几何输入载体，计算不同马赫数下的机身阻力系数、升阻比与表面压力分布，也能够支撑1:1等比例或者缩比验证模型的数控加工，为风洞试验提供与真实机型外形完全匹配的试验件，在航天科普场景中，还可以依托该外形数据制作高精度展示模型，直观呈现航天飞机的整体构造特征。在功能特性上，这套外模基于真实的坐标点云数据构建，每一处曲面的曲率过渡、翼身融合处的倒角半径、机身表面的检修口轮廓、机翼后缘的舵面分界都严格匹配真实机型的外形参数，点云数据的高密度特性保证了曲面重构后的精度误差控制在极小范围内，不会出现曲面失真、曲率突变等影响气动计算结果的问题，整体外形兼顾了高速再入大气层时的热防护外形需求与大气层内滑翔阶段的升力特性，三角翼的后掠角度、翼型厚度分布都经过气动优化，能够在高超声速飞行阶段降低机身表面的热流密度，同时在返航滑翔阶段提供足够的升力支撑。从设计思路来看，这套外模的构建以真实的外形坐标数据为核心基准，优先保证气动关键区域的外形精度，对于机身表面的瓷砖接缝、隔热毯铺装轮廓等细节也做了完整还原，方便后续开展热防护系统的布局设计，在曲面重构过程中遵循了航空航天外形设计的连续性要求，翼身融合区域、机头与机身的过渡段都采用G2连续曲面处理，避免气流在流经曲面衔接处时产生不必要的湍流，垂尾的后掠角度、方向舵的偏转边界也严格对应真实机型的操纵面设计范围，为后续的操纵性仿真预留了参数调整空间。在外形尺寸与安装边界方面，该外模的整体轮廓完全匹配航天飞机的真实外形比例，机身长度、翼展宽度、垂尾高度的比例关系严格符合真机参数，在用于缩比模型制作时，可以根据试验需求按比例缩放，不会出现外形比例失真的问题，模型的整体结构为封闭曲面实体，在导入仿真软件或者加工编程软件时无需额外进行曲面修补，外模表面没有多余的突出结构，在安装到风洞试验支架时，可以根据试验需求在机身腹部预留对应的安装接口位置，不会破坏关键气动区域的外形完整性，机翼前缘、机头帽段等热防护关键区域的曲面厚度预留了足够的加工余量，方便后续在实体模型制作时嵌入热防护测试材料。
