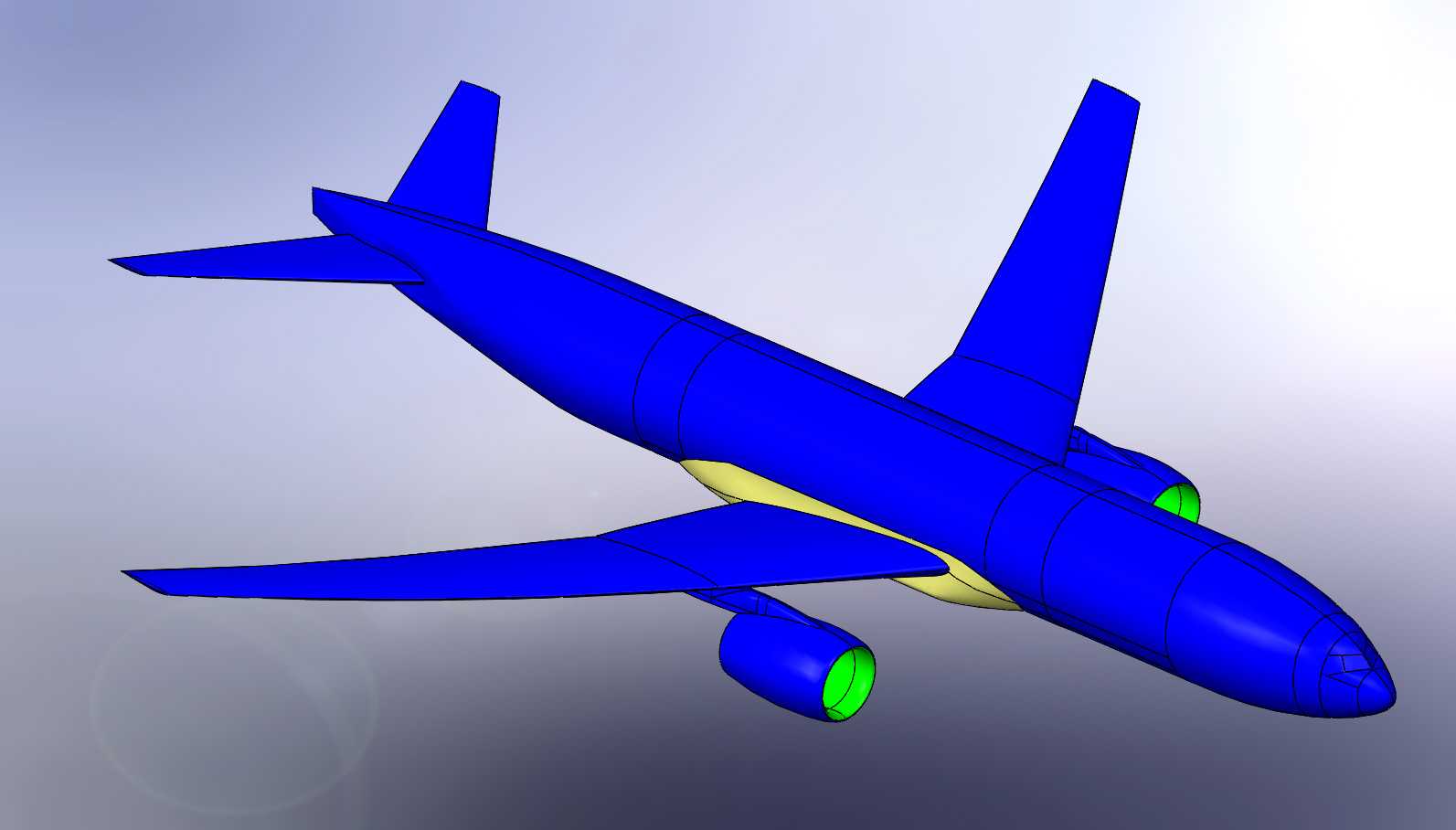

AIAA DPW6民航客机气动验证数模

该数模对应AIAA阻力预测研讨会第六期的标准验证构型，核心服务于计算流体力学仿真结果的对标校验环节，是航空气动领域开展阻力预测精度验证的通用基准几何。在实际工程应用中，这类基准构型承担着多重作用：一方面可用于校验CFD求解器的湍流模型、网格划分策略、边界条件设置的计算精度，帮助仿真工程师排查数值计算中的系统误差，避免自研机型仿真阶段出现阻力预测偏差过大的问题；另一方面也可作为风洞试验的对标基准，将数值仿真结果与同构型风洞实测数据、不同研究机构的公开预测结果做横向比对，校准试验段的流场品质与测试传感器的测量误差。数模设计阶段严格遵循DPW6研讨会发布的几何规范，机身采用宽体客机典型的长细比布局，机头做流线化钝头修形以避免机头处产生强激波，机身中段保持等直截面设计，既符合民航客机的客舱布置实际需求，也能保证几何外形的参数化一致性，方便不同研究团队基于统一几何开展计算对标。机翼采用超临界翼型的典型构型，机翼后缘设置有符合规范的襟翼滑轨整流罩轮廓，发动机短舱采用翼下吊装布局，短舱与机翼的连接挂架做了流线化过渡处理，短舱进气道与尾喷口的几何轮廓严格匹配真实大涵道比涡扇发动机的外轮廓尺寸，尾翼采用常规民用客机的T尾？不，是常规后掠式平尾加单垂尾布局，平尾与垂尾的后掠角、相对厚度均符合DPW6的几何定义，所有几何面之间做了严格的相切连续处理，不存在几何缝隙、重叠面等会导致CFD计算出现非物理解的拓扑问题。在安装边界与尺寸控制上，该数模的参考机翼面积、平均气动弦长、机身当量直径、展弦比等关键几何参数完全匹配DPW6的标准定义，几何固定方式采用实体建模环境下的多实体布尔合并逻辑，将次要的几何凸起、连接结构与机身主实体做完全绑定，避免仿真过程中出现几何错位、区域定义错误的问题。开展仿真计算时，可直接基于该数模生成结构网格或非结构网格，远场边界的设置可参考民航客机巡航状态的飞行高度、来流马赫数、雷诺数参数，无需额外对几何做修补处理，能大幅降低气动仿真前处理的几何清理工作量。这类基准数模的存在，本质上是为航空气动研究领域建立统一的几何参照，消除不同研究团队因几何建模差异带来的结果偏差，让不同算法、不同网格策略的计算结果具备可对比性，无论是高校开展气动算法教学，还是企业研发团队校验仿真流程，都能依托该构型快速完成计算精度的自校验，也可用于新入职仿真工程师的CFD流程培训，让操作人员快速掌握民用客机巡航状态阻力计算的全流程设置要点，理解几何外形细节对摩擦阻力、压差阻力、激波阻力的具体影响规律。
