卧式承压储罐压力容器工程设计方案

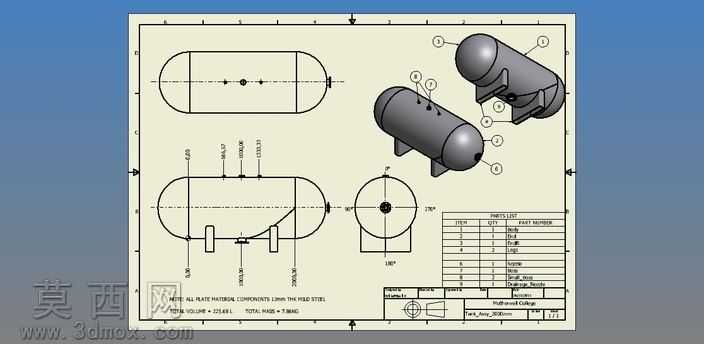

本作品为卧式结构压力容器三维设计方案，采用Autodesk Inventor完成全参数化建模与工程图输出，整体围绕工业承压储运用途展开结构设计。建模阶段首先以旋转特征构建两端标准椭圆形封头与圆柱形筒体的主体承压结构，严格遵循压力容器壁厚设计规范设定筒体与封头的均匀壁厚，确保承压状态下的应力分布均匀；随后通过拉伸、切除特征完成筒体上的各类接管开孔，包括顶部介质注入口、排气口、底部排污口、侧面液位检测接口与支座安装定位结构，所有开孔位置均做了补强圈结构设计，避免开孔处应力集中影响罐体承压性能。支座部分采用标准鞍式支座结构，通过焊接约束与筒体底部贴合，建模时精准还原了支座的筋板、底板与安装螺栓孔结构，确保罐体安装后的稳定性。材质配置上，主体筒体与封头采用压力容器专用碳素钢材质，赋予哑光金属质感，接管法兰部分采用同系钢材材质并做端面加工高亮处理，支座部分做防锈漆质感区分，渲染阶段采用工程图正交视角搭配等轴测立体视角，清晰呈现罐体的整体外形与各部件装配关系。设计过程中同步完成了工程图的视图布局，包含主视图、俯视图、左视图与局部放大视图，标注了罐体总长、筒体内径、封头曲率半径、接管定位尺寸、支座安装间距等核心加工尺寸，配套生成零件明细栏明确各部件的规格与数量。整体设计兼顾了承压安全性与加工可行性，所有结构均符合压力容器设计的通用规范，可直接用于教学演示、方案汇报或后续加工生产的参考依据，完整还原了卧式压力容器从三维建模到工程出图的全流程设计逻辑，各部件之间的装配约束完全匹配实际焊接装配工艺，不存在干涉问题，开孔位置与支座布局充分考虑了实际使用中的操作便利性与安装稳定性。
