系列化拉杆式液压油缸三维设计模型

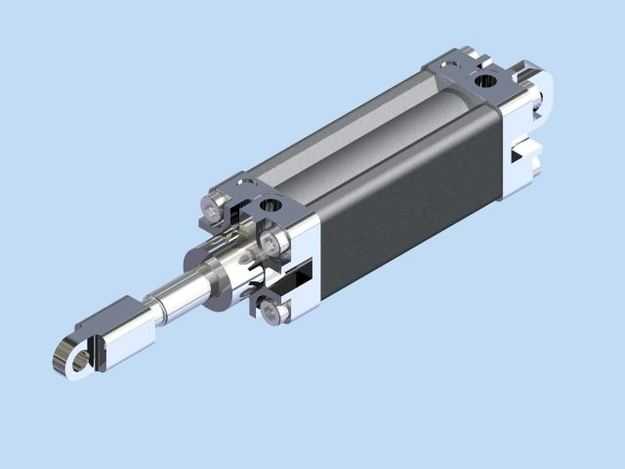

本模型为系列化拉杆式液压油缸三维设计成果，采用三维参数化建模方式完成构建，建模过程中针对油缸的核心结构进行了精细化还原，完整复现了缸筒、活塞杆、前后端盖、拉杆紧固件、端部铰接接头等全部核心组成部件，各部件之间的装配约束完全匹配实际液压油缸的装配逻辑，可实现虚拟装配验证与运动仿真演示。建模阶段严格遵循机械设计规范，对缸筒内壁与活塞的配合面、活塞杆伸出端的密封安装位、端盖与缸筒的止口定位结构、铰接部位的销轴安装孔等关键配合结构均做了精准的尺寸约束，保证模型结构尺寸符合液压元件的通用设计标准。材质渲染环节针对不同部件做了差异化的材质表现：缸筒主体采用哑光黑色金属漆材质模拟实际产品的喷塑外观，活塞杆采用高抛光镀铬金属材质还原其表面高光的金属质感，端盖、拉杆、铰接接头等结构件采用银灰色金属材质表现机加工后的金属表面效果，整体渲染光影柔和，结构层次清晰，可直观呈现产品的外观形态与结构组成。设计思路上采用系列化iparts参数化设计逻辑，将缸径、行程、杆径等核心参数设置为可变量，可快速生成三种不同尺寸规格的同结构油缸模型，无需重复建模即可覆盖同系列不同参数的产品设计需求，大幅提升同系列液压元件的设计效率。模型结构完整无缺失，各部件无干涉错位，可直接用于液压系统的装配布局演示、产品结构教学、方案展示等场景，能够直观展示拉杆式液压油缸的工作原理与结构组成，帮助使用者快速理解这类液压执行元件的装配关系与设计要点。
