车辆用螺旋弹簧减震器三维设计模型

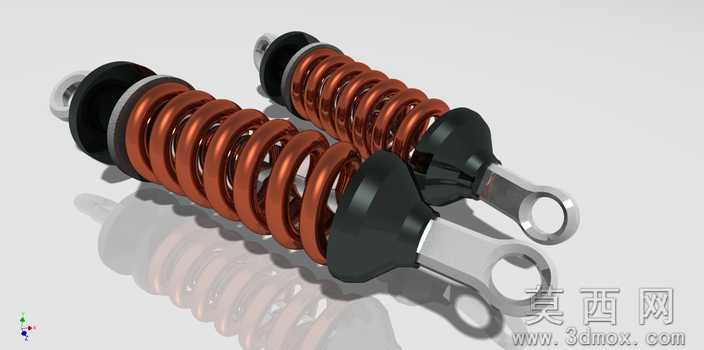

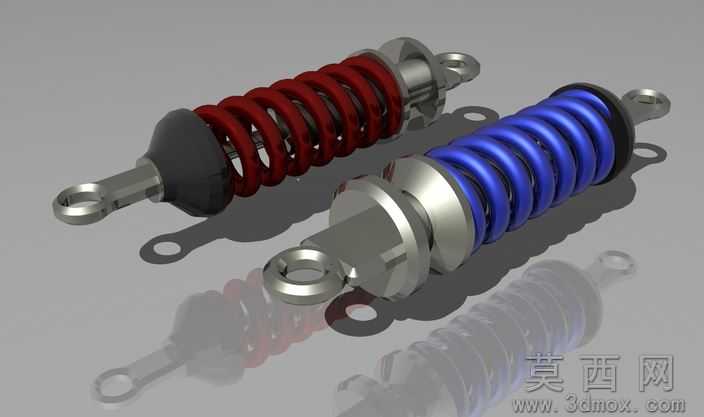

本模型为车辆悬挂系统核心部件螺旋弹簧式减震器，建模阶段首先完成整体结构拆解，将部件划分为上下连接吊耳、阻尼筒体、螺旋弹簧、防尘护套、端部密封件五个独立模块，先绘制二维截面草图确定各部件基准尺寸，通过拉伸、旋转命令生成阻尼筒体与连接吊耳的基础实体，再采用螺旋线扫描命令生成等节距螺旋弹簧实体，对防尘护套进行曲面放样与加厚处理，最后完成所有部件的虚拟装配，添加同轴、面贴合等装配约束还原真实组装关系。参数设计上严格参考民用车辆减震器通用尺寸规范，设定弹簧线径、中径、有效圈数符合常规承载需求，吊耳安装孔位尺寸适配多数乘用车、摩托车的悬挂安装点位，阻尼筒体的行程参数匹配弹簧压缩极限，避免运动干涉，所有尺寸参数保留可编辑特征，方便使用者根据实际需求调整修改。渲染材质环节对不同部件匹配对应真实材质，螺旋弹簧赋予红铜色金属漆材质并添加金属反光与细微磨砂质感，阻尼筒体与连接吊耳赋予哑光银灰色金属材质模拟钢制部件的表面处理效果，防尘护套赋予黑色哑光橡胶材质，添加轻微的凹凸纹理还原橡胶件的表面质感，场景中添加地面反射效果，整体渲染效果清晰展现各部件的外观特征与装配层次。结构原理上该减震器采用螺旋弹簧承载加液压阻尼的组合结构，弹簧负责吸收路面传递的冲击载荷，阻尼筒体内部的液压油通过阀系节流产生阻尼力，将弹簧往复运动的动能转化为热能散出，抑制弹簧的多余弹跳，上下吊耳采用铰接结构可适配悬挂摆动时的角度变化，防尘护套可阻挡泥沙灰尘进入阻尼筒体，延长密封件与阻尼结构的使用寿命。软件兼容方面，模型提供Autodesk Inventor2012原生源文件，同时导出CATIAV5可直接打开的装配文件，还附带通用STEP/IGES中间格式文件以及STL格式文件，STEP/IGES格式可被SolidWorks、UG、ProE等绝大多数三维机械设计软件打开编辑，STL格式可直接用于3D打印验证，无需额外格式转换即可适配不同的设计、加工场景。研发教学应用上，该模型可用于车辆工程专业的悬挂系统结构教学，帮助学习者直观理解减震器的组成与工作原理，也可作为车辆改装、悬挂系统设计的参考基础模型，还可用于机械设计课程的装配建模练习案例，辅助学习者掌握螺旋扫描、虚拟装配等三维建模操作，同时也能为减震器相关的产品研发提供结构参考，缩短前期设计的建模周期。
