同轴嵌套式轴系传动结构设计

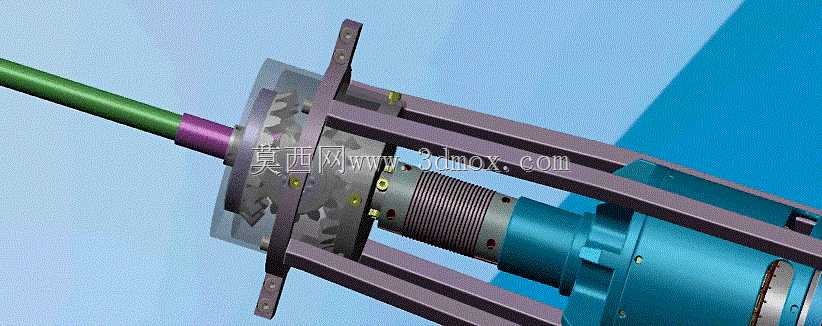

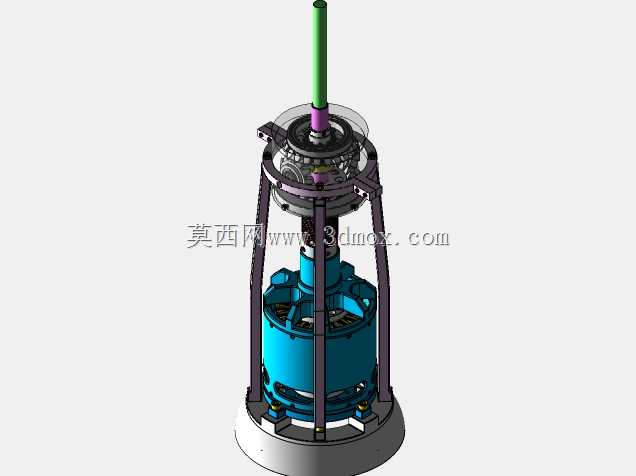

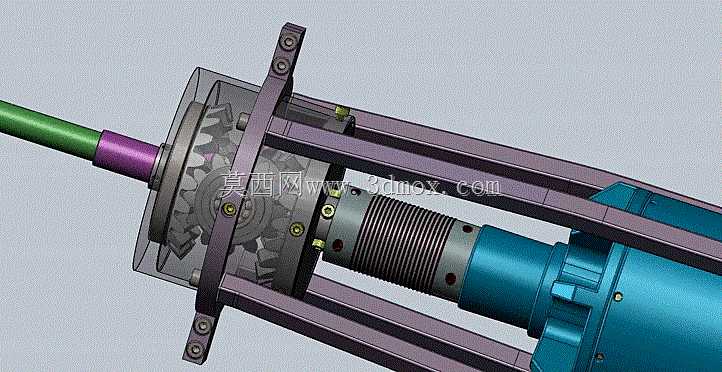

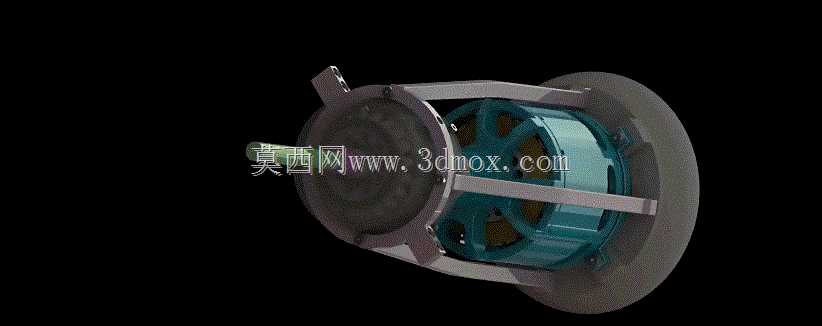

这款同轴嵌套式轴系结构是同轴动力传输场景下的典型机械组件，核心应用于需要在同一轴心线路径上实现多路动力独立传递、或是嵌套式动力输出的工业设备中，常见于旋翼类飞行器的动力传动单元、精密机床的同轴进给机构、多工位自动化设备的分层动力输出端，能够在有限的径向安装空间内完成不同转速、不同扭矩动力的同步传输，解决传统平行轴传动占用空间大、同轴度难以保证的痛点。从实际用途来看，该结构通过内外轴的嵌套设计，可实现外轴与内轴分别承载不同的动力输入输出，比如在自转旋翼类设备中，外轴可承载主旋翼的旋转驱动，内轴可完成尾传动力或是操纵机构的动作传递，两套传动路径互不干涉，同时保证极高的同轴度，大幅降低传动过程中的偏磨、振动问题。在功能特性上，该轴系采用框架式支撑结构搭配端部的传动啮合组件，支撑框架通过多根平行布置的连接型材构建稳定的安装基准，将嵌套轴系的两端支撑点牢牢固定，保证轴系运转过程中的径向跳动控制在极小范围内；端部的啮合传动件采用渐开线齿形设计，保证动力传递的平稳性，同时搭配轴向的锁紧调节结构，可根据装配需求调整传动件的啮合间隙，补偿加工与装配过程中产生的尺寸误差；轴体与驱动端的连接采用法兰式对接结构，能够适配不同规格的驱动单元，安装拆卸便捷，后期维护时无需完全拆解整个支撑框架即可完成轴体的更换。从设计思路来看，整个结构优先考虑同轴度的保证，所有支撑点位均以轴心线为统一基准进行设计，内外轴之间采用耐磨衬套作为转动支撑，既减少内外轴相对转动时的摩擦阻力，又能避免金属轴体直接接触产生的磨损，延长组件的使用寿命；支撑框架的型材采用对称布置的方式，平衡运转过程中产生的离心力，降低高速转动时的振动幅值，同时框架上预留的多个安装孔位可适配不同的安装场景，既可以卧式安装在设备的基座平面上，也可以立式安装作为垂直传动的轴系单元。在外形尺寸与安装边界上，该轴系整体为长条形同轴结构，径向最大尺寸集中在驱动端的连接部位，支撑框架的径向尺寸略大于轴体直径，安装时仅需保证两端支撑点位的同轴度误差在允许范围内，轴向长度可根据实际传动距离进行适配调整，端部的对接法兰采用标准安装孔距，能够与常规的驱动输出端直接匹配，无需额外制作过渡转接件，整体安装边界规整，没有突出的不规则结构，便于在紧凑的设备腔体内部进行布局，不会与周边的其他零部件产生运动干涉。
