天体运动视错觉演示圆盘装置结构设计

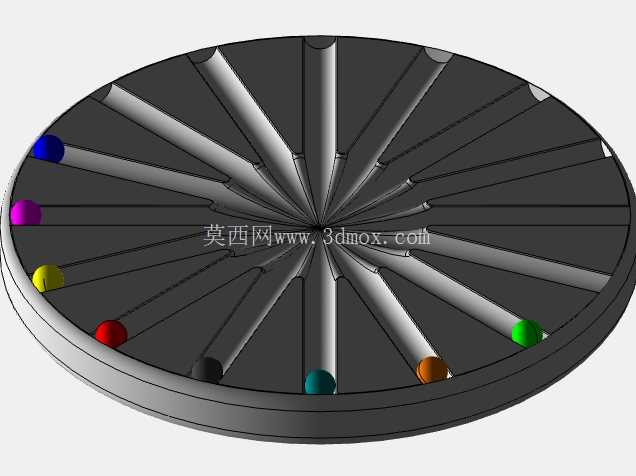

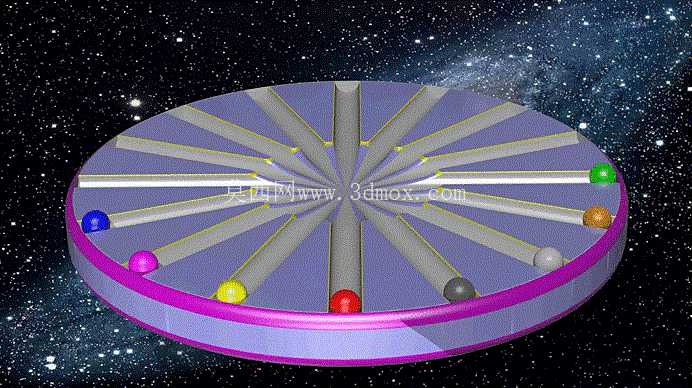

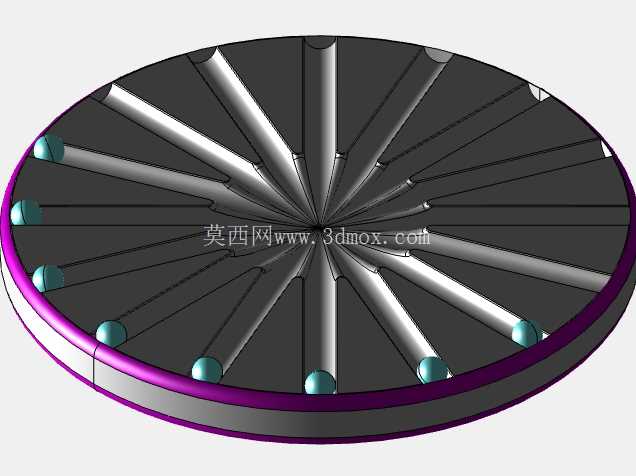

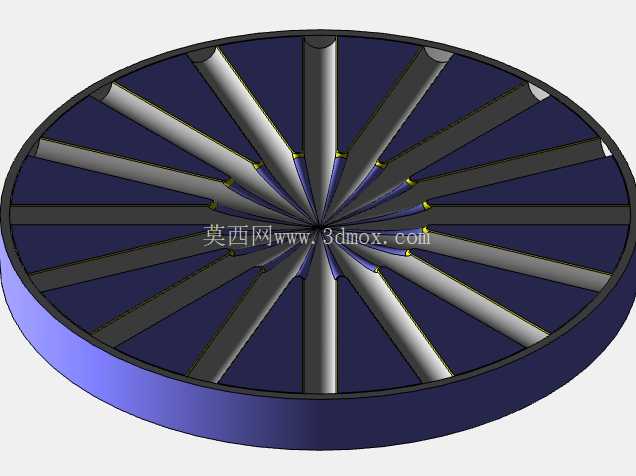

　　该装置核心为圆盘式运动演示结构，主要应用于物理教学场景、科普展馆互动展项以及基础运动学原理验证环节，可直观呈现参考系差异带来的视觉感知偏差，帮助观察者理解直线运动与旋转参考系叠加后的视在运动轨迹，打破日常经验形成的运动认知误区。从结构功能层面看，装置主体采用大直径薄圆盘作为承载基体，圆盘边缘设置环形限位凸缘，凸缘高度控制在15mm以内，既能够约束盘面小球的运动边界，避免小球在运动过程中脱出盘面，又不会遮挡观察者对小球运动轨迹的视线。盘面沿径向均匀分布24条导向槽，导向槽截面为半圆弧凹槽，槽宽与配套小球直径保持0.2mm的间隙配合，确保小球可沿槽体做无卡滞的直线往复运动，槽体表面做抛光处理降低滑动摩擦系数，减少运动过程中的能量损耗。

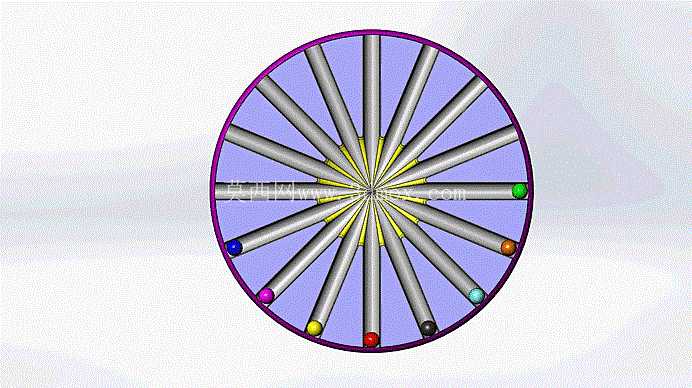

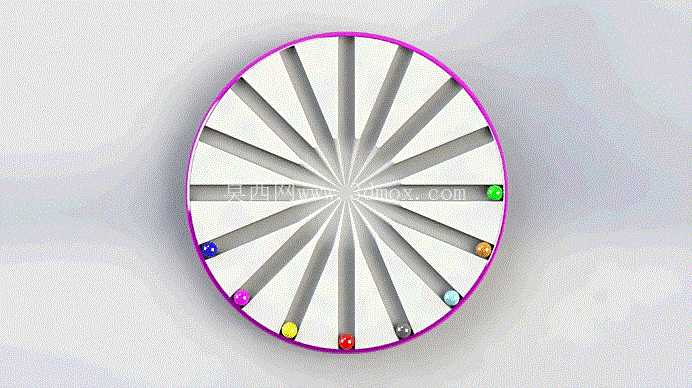

　　圆盘底部中心位置设置标准轴孔，可与通用旋转输出轴直接配合安装，轴孔同轴度公差控制在0.02mm以内，保证圆盘高速旋转时的动平衡性能，避免出现偏心振动。配套的彩色小球采用等直径设计，不同颜色仅用于轨迹区分，小球密度均匀，质心与几何中心重合，确保运动过程中不会出现偏摆。设计过程中优先考虑运动轨迹的可观测性，导向槽采用放射状均匀排布，相邻槽体夹角为15度，当圆盘以恒定角速度旋转时，沿槽体做匀速直线运动的小球会在惯性参考系下呈现螺旋线轨迹，但在随圆盘同步旋转的参考系下，观察者会感知到小球沿径向做直线运动，这种视觉反差正是该装置的核心演示价值。

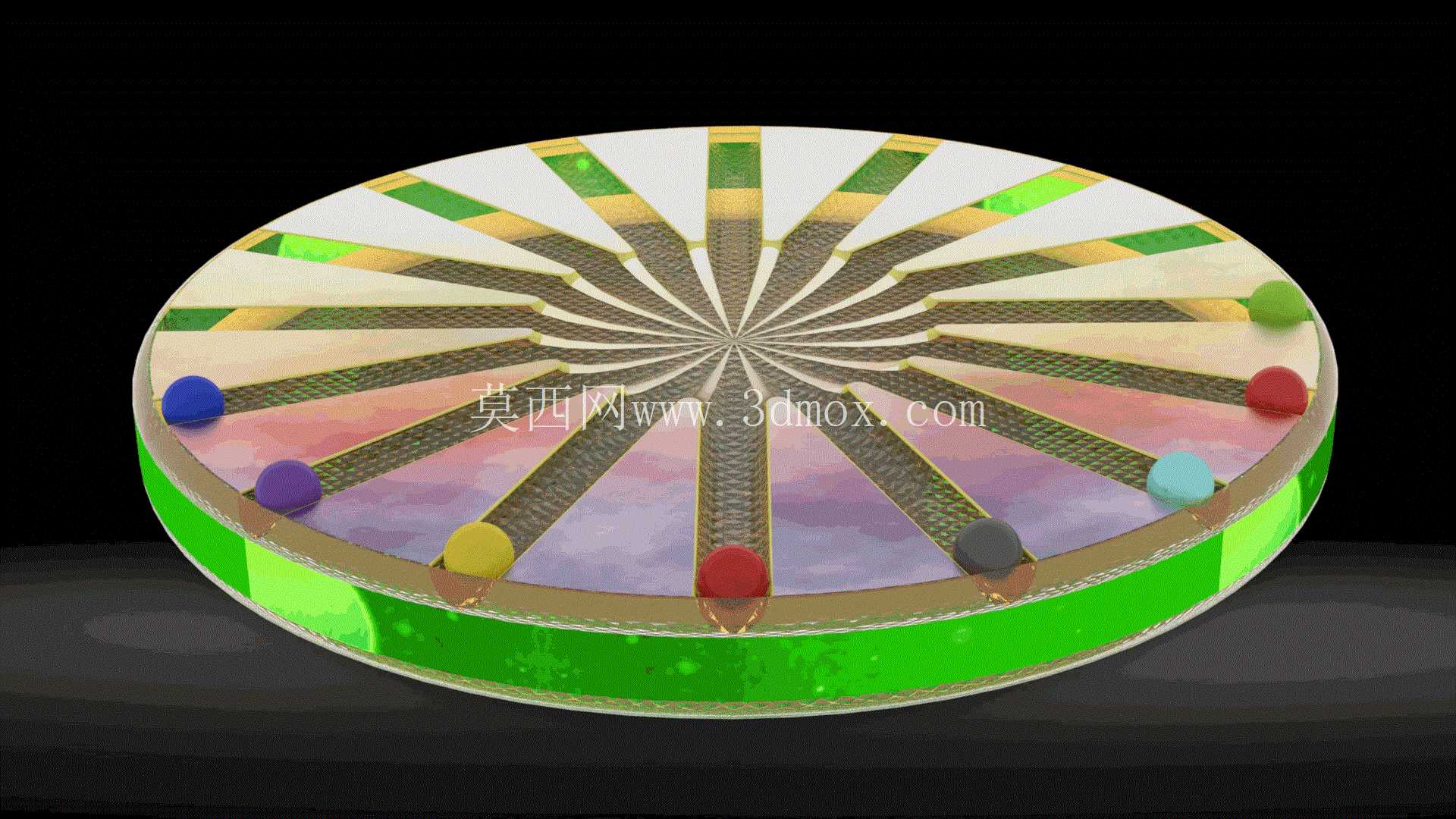

　　安装边界方面，装置整体为扁平圆柱结构，总厚度不超过40mm，盘面直径可根据展示场景调整，教学场景下适配300-400mm直径规格，展馆展示场景可放大至800-1200mm直径，底部安装法兰预留4个均布的M6安装孔，可直接固定在实验台或展架台面上，驱动端可连接调速电机，转速调节范围控制在0-60r/min，低速区间便于观察者逐帧追踪小球位置，高速区间可强化视错觉效果。结构设计上充分考虑耐用性，圆盘基体采用透明PC材质制作，既具备足够的结构强度支撑小球运动载荷，又可透过盘面观察底部驱动机构的运转状态，边缘凸缘采用荧光绿色ABS材质包覆，提升旋转过程中的轮廓辨识度，导向槽内嵌不锈钢薄衬片，避免长期滑动摩擦造成槽体磨损，延长装置使用寿命。

　　实际使用过程中，可通过调整小球的初始位置、直线运动速度以及圆盘旋转角速度，演示不同参数下的轨迹差异，也可在盘面增设时间刻度标记，定量验证运动合成的相关公式，为运动学教学提供具象化的实验载体，弥补纯理论教学的抽象性缺陷。
