HH180四旋翼穿越机碳纤维机架结构设计

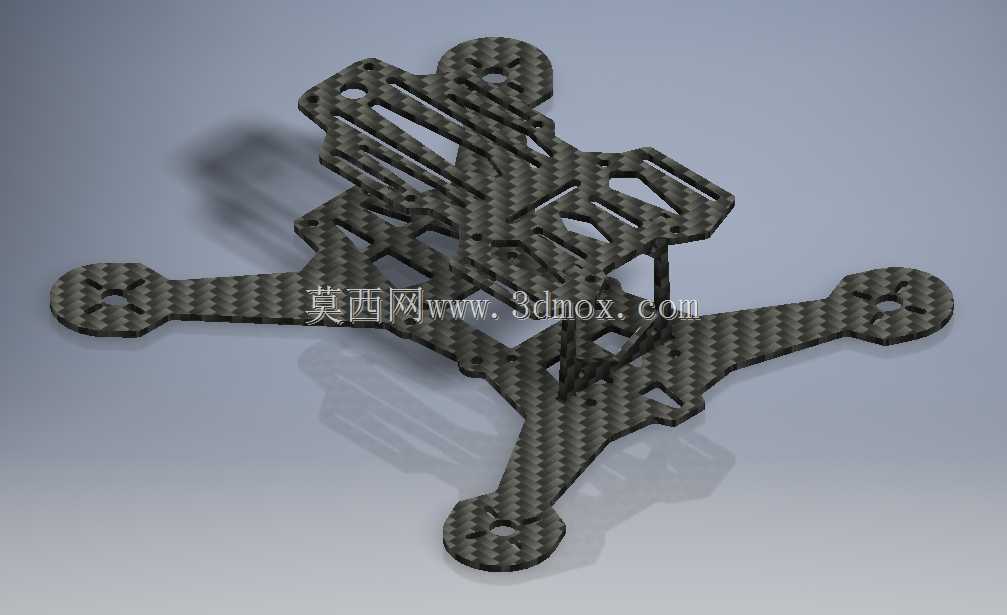

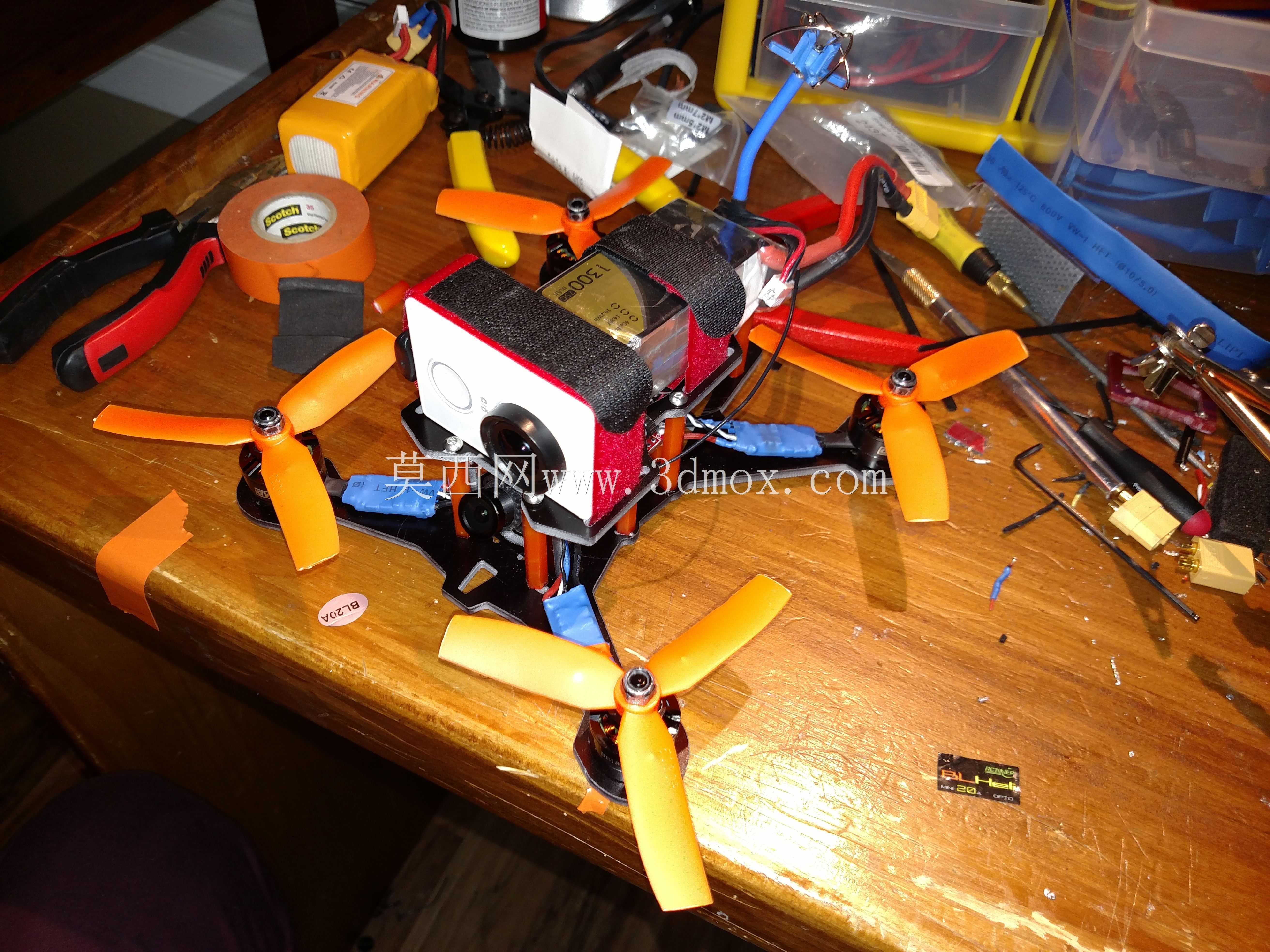

这款HH180规格的四旋翼机架是面向小型穿越飞行场景打造的承载结构，主要适配室内竞速飞行、近景航拍作业、新手入门飞行练习这类轻量化使用场景，作为整架飞行器的核心承载基体，它需要承担动力组件、飞控系统、摄像设备、供电电池全部机载部件的固定与载荷传递作用，同时还要耐受飞行过程中的急转、急停、轻微碰撞带来的冲击载荷。

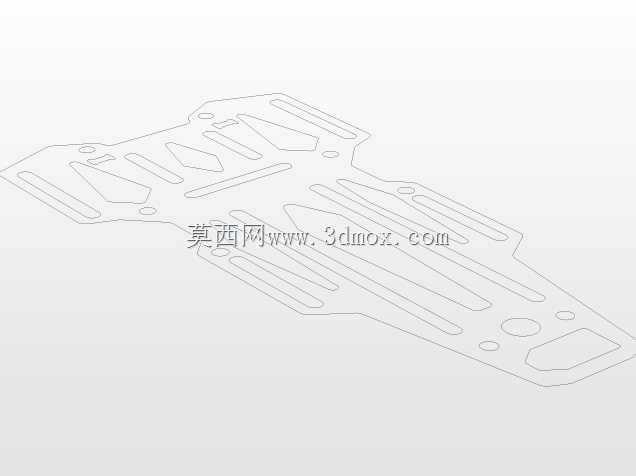

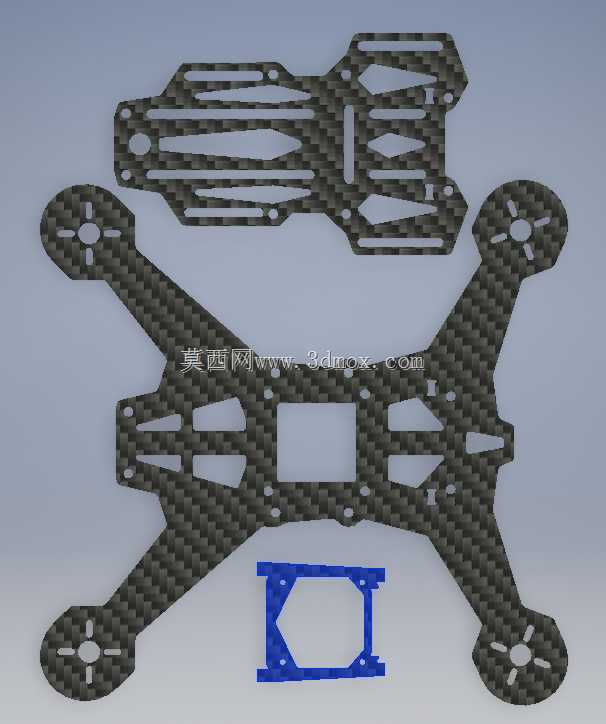

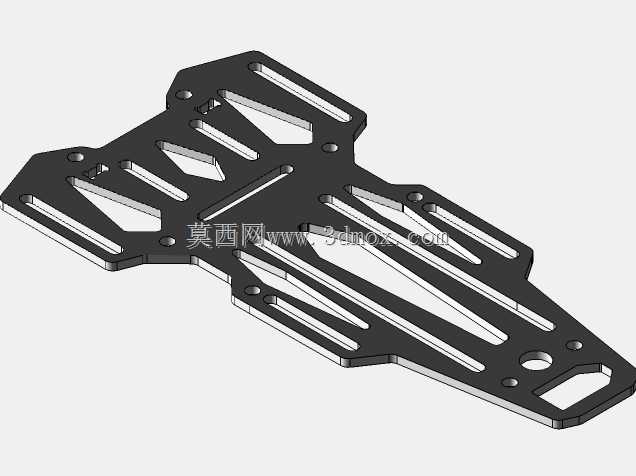

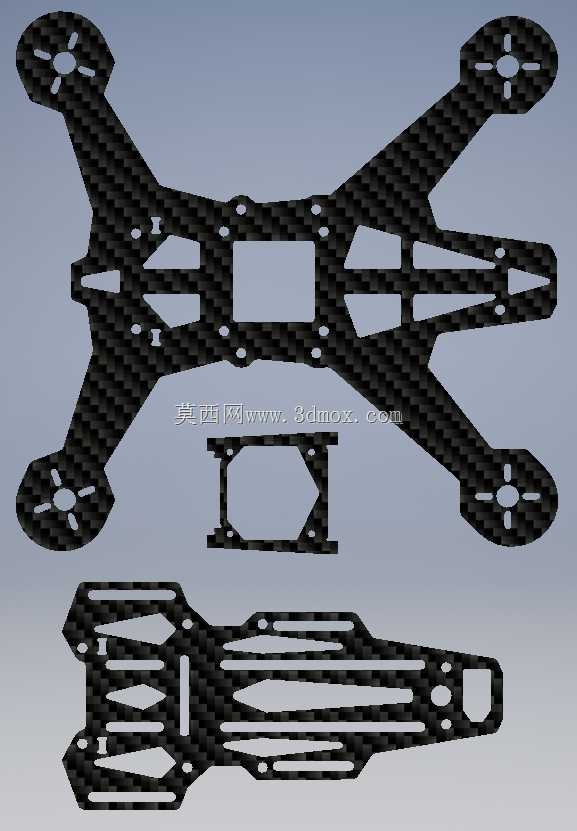

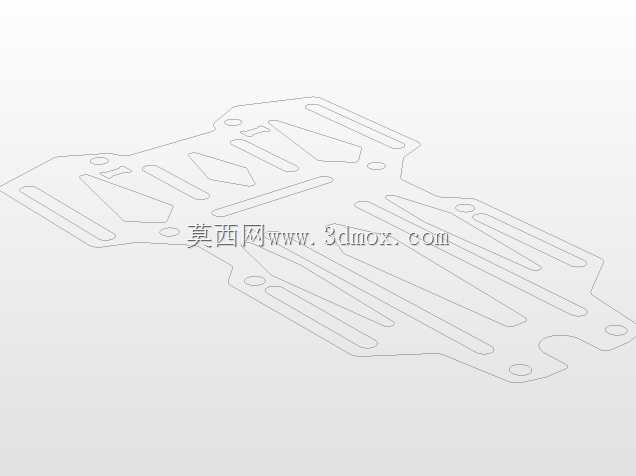

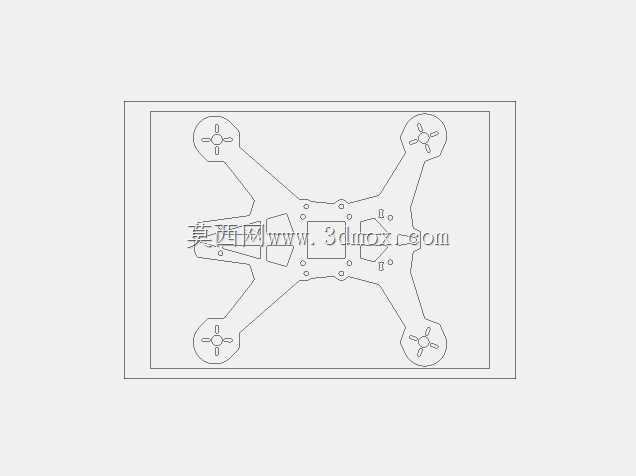

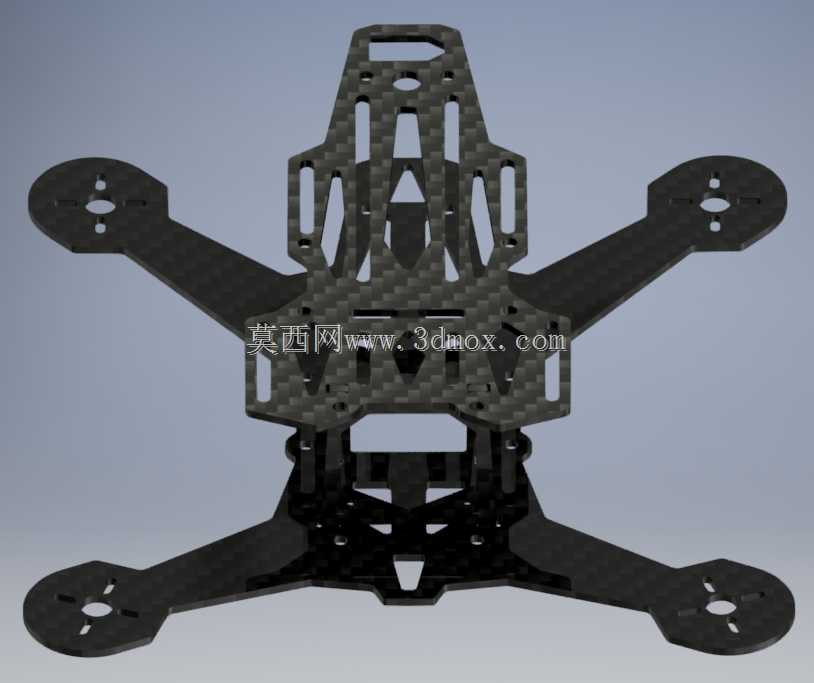

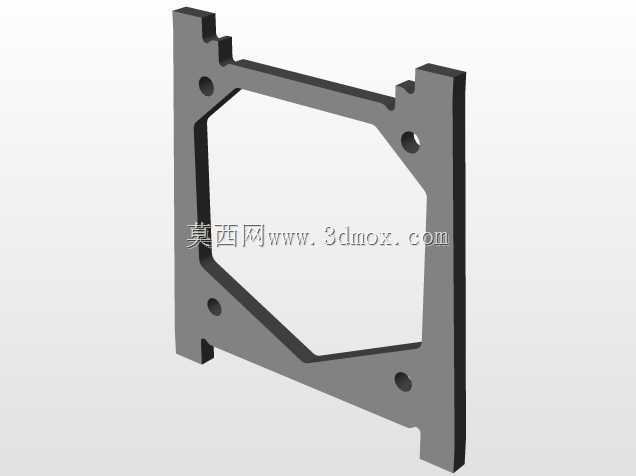

在功能特性设计上，这款机架采用了正X型的四轴布局，机臂与主体结构采用一体化的碳纤维板材加工成型，充分利用碳纤维材料比强度高、自重轻的优势，在降低整机起飞重量的同时保证结构刚性，减少飞行过程中的机臂震颤，提升飞行操控的响应精度。机架的顶板预留了通用运动相机的安装槽位，可适配主流的小型高清摄像头，同时顶板还集成了电池绑带的安装位、SMA天线适配器的安装孔位，无需额外加装拓展配件即可完成常用外设的固定。电机安装位采用通用的孔距设计，可适配1806、2204、2205这类常用的小型穿越机电机，安装槽预留了2毫米的调节余量，如果搭配更大尺寸的2204或更大规格电机，可通过扩孔至3毫米匹配螺丝规格，满足不同动力配置的改装需求。摄像头安装板预留了角度调节孔位，飞手可根据飞行速度需求调整摄像头的俯仰角度，适配不同的飞行视角。

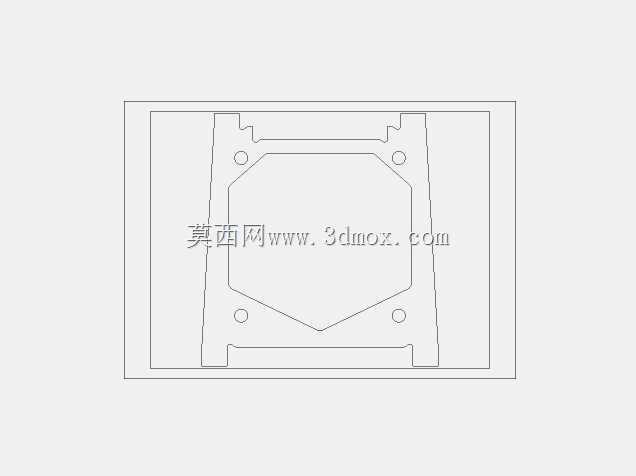

在内部安装边界设计上，机架中心层预留了36x36毫米的标准安装孔位，可直接适配Naze32、CC3D这类主流的小型飞控设备，无需额外打孔改装。后续优化的结构版本将SMA适配器的安装位调整为开槽式设计而非固定圆孔，方便飞手根据电池摆放位置调整天线位置，优化整机重心分布；同时重新设计的顶板与底板结构，新增了XT-60电源连接器的专用插槽，将电源接口固定在电池舱后侧，既可以避免飞行过程中电源线晃动干扰飞控传感器，也能减少电池插拔时对主板接线的拉扯，提升整机布线的整洁度与结构可靠性。机架的机臂末端预留了螺旋桨的安全避让空间，搭配35毫米规格的螺旋桨使用时，不会出现桨叶打机架的问题，保证飞行过程的动力输出安全。
